CSS mask_image属性分析

CSS mask遮罩属性的历史非常久远了，远到比CSS3 border-radius等属性还要久远，最早是出现在Safari浏览器上的，差不多可以追溯到09年。

不过那个时候，遮罩只能作为实验性的属性，做一些特效使用。毕竟那个年代还是IE浏览器的时代，属性虽好，但价值有限。

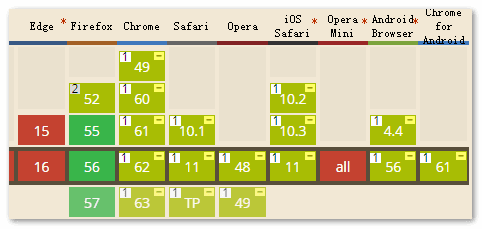

但是如今情况却大有变化，除了IE和Edge浏览器不支持，Firefox，Chrome以及移动端等都已经全线支持，其实际应用价值已不可同日而语。尤其Firefox浏览器，从版本55开始，已经全面支持了CSS3 mask属性。并且mask属性规范已经进入候选推荐规范之列，会说以后进入既定规范标准已经是板上钉钉的事情，大家可以放心学习，将来必有用处。

CSS mask_image属性分析

在过去，CSS mask属性在使用的时候就是mask: xxx，但是现在随着这个属性的规范化，mask属性实际上已经成为了诸多mask-*的缩写，这和background, border性质是一样的。

具体是哪些属性的缩写呢，可以参见下面的列表：

mask-image
mask-mode
mask-repeat
mask-position
mask-clip
mask-origin
mask-size
mask-type
mask-composite

下面我们先来介绍 mask-image 属性的用法。

mask-image指遮罩使用的图片资源，默认值是none，也就是无遮罩图片。因此，和border属性中的border-style属性类似，是一个想要有效果就必须设定的属性值。

mask-image遮罩所支持的图片类型非常的广泛，可以是url()静态图片资源，格式包括JPG，PNG以及SVG等都是支持的；也可以是动态生成的图片，例如使用各种CSS3渐变绘制的图片。语法上支持CSS3各类渐变，以及url()功能符，image()功能符，甚至element()功能符。同时还支持多背景，因此理论上，使用mask-image我们可以遮罩出任意我们想要的图形，非常强大。

眼见为实，我们通过大量案例来展示mask-image的强大之处。

首先，下面所有案例使用原始图如下：

CSS mask_image属性分析

我们先来一个最基础的png图片遮罩展示。

CSS代码如下：

.mask-image {
  width: 250px; height: 187.5px;
  -webkit-mask-image: url(loading.png);
  mask-image: url(loading.png);
}

HTML代码如下：

<img src="ps1.jpg" class="mask-image">

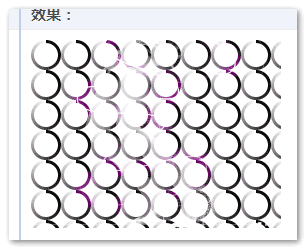

最后的效果，如下图所示：

CSS mask_image属性分析

从上面这个最基本的案例，我们可以看出，所谓遮罩，就是原始图片只显示遮罩图片非透明的部分。例如本案例中，loading圆环有颜色部分就是外面一圈圆环，于是最终我们看到效果是原始图片，只露出了一个一个的圈圈环。并且半透明区域也准确遮罩显示了。

因此，我们很少使用jpg图片来作为遮罩图片的，因为jpg图片一定是完全不透明的，最终的效果就是原图什么也看不到。

另外，如果loading.png加载失败，则Firefox，Chrome浏览器下直接原始图不显示。

接着我们再来看一个SVG图形遮罩效果展示。

css代码如下：

.mask-image {
  width: 250px; height: 187.5px;
  -webkit-mask-image: url(star.svg);
  mask-image: url(star.svg);
}

html代码如下：

<img src="ps1.jpg" class="mask-image">

最终的效果和上图相似。

上面是将svg作为背景图来实现的，现在我们再使用SVG图形中<mask>元素作为遮罩元素来实现它。

CSS 代码如下：

.mask-image {
  width: 250px; height: 187.5px;
  -webkit-mask-image: url(#mask);
  mask-image: url(#mask);
  /* Firefox外链也支持 */
  /* mask-image: url(ellipse-rect.svg#mask); */
}

html代码如下：

<svg>
  <defs>
    <mask id="mask" maskContentUnits="objectBoundingBox">
      <!-- 柔化边缘 -->
      <ellipse cx=".5" cy=".5" rx=".48" ry=".28" fill="black"></ellipse>
      <rect x=".2" y="0" width=".6" height="1" rx=".1" ry=".1" fill="black"></rect>
      <!-- 主体遮罩 www.xttblog.com -->
      <ellipse cx=".5" cy=".5" rx=".4" ry=".2" fill="white"></ellipse>
      <rect x=".3" y=".1" width=".4" height=".8" rx=".1" ry=".1" fill="white"></rect>
    </mask>
  </defs>
</svg>
<img src="ps1.jpg" class="mask-image">

再使用SVG元素内联SVG的<mask>，看下面的实现。

CSS 代码：

.mask-image {
  width: 250px; height: 187.5px;
  -webkit-mask-image: url(#mask);
  mask: url(#mask);
  mask-image: url(#mask);
  /* Firefox外链也支持 */
  /* mask-image: url(ellipse-rect.svg#mask); */
}

SVG实现的代码：

<svg>
  <defs>
    <mask id="mask" maskContentUnits="objectBoundingBox">
      <!-- 柔化边缘 www.xttblog.com-->
      <ellipse cx=".5" cy=".5" rx=".48" ry=".28" fill="black"></ellipse>
      <rect x=".2" y="0" width=".6" height="1" rx=".1" ry=".1" fill="black"></rect>
      <!-- 主体遮罩 -->
      <ellipse cx=".5" cy=".5" rx=".4" ry=".2" fill="white"></ellipse>
      <rect x=".3" y=".1" width=".4" height=".8" rx=".1" ry=".1" fill="white"></rect>
    </mask>
  </defs>
</svg>
<svg width="250" height="186">
  <image xlink:href="ps1.jpg" class="mask-image" width="250" height="186"></image>
</svg>

无论是clip-path还是这里的mask，外链SVG特性的支持一定是比内联SVG弱的。既然Chrome浏览器连普通HTML的内联SVG的<mask>都不支持，自然肯定不支持这里的外链SVG文件<mask>元素的遮罩支持。

那之前表现良好的Firefox浏览器呢？

比较幸运，Firefox浏览器最近支持了任意元素外链SVG文件的<mask>，为什么说最近呢？我看了下我现在的Firefox，显示最新版，版本是56，然后Firefox支持任意元素可以使用外链SVG <mask>元素作为遮罩是版本55开始了。

至于上面的，任意元素内联SVG <mask>的支持，Firefox很早就已经支持。

相信不久的版本，Chrome浏览器也会对其进行支持的，可以耐心等待。

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持路饭。
