如何使用纯Css绘制扇形?

如何使用纯Css绘制扇形?

阅读此文需具备基本数学知识:圆心角、弧度制、三角函数。

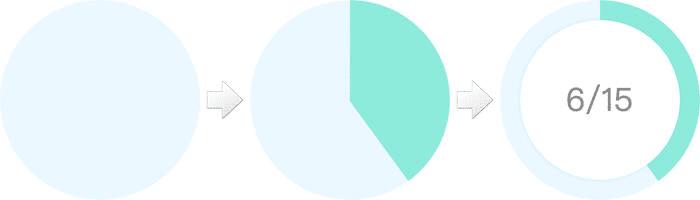

为实现如下效果呕心沥血:

如何使用纯Css绘制扇形?

当然你可以拥抱 Svg...在此分享如何纯 Css 打造圆环进度条,只需三步!

如何使用纯Css绘制扇形?

此物乃 2 + 1 夹心饼干,蓝绿色部分为果酱。显而易见饼干为两个削成了圆形的 div,我们重点演示果酱是怎么制作的:

如何使用纯Css绘制扇形?

如图所示,大扇形由 6 个小扇形构成,每一小扇形占整个圆饼的 1/15,大扇形占整个圆饼的 6/15。我们只需构造一个扇形单元,将其复制 6 份后旋转相应角度连接至一起即可。

如何构造扇形?用三角形伪装...

如何使用纯Css绘制扇形?

三角形的宽高如何计算?假定圆半径 $radius 为 100px,等分数 $count 为 15。则小扇形的圆心角为 360deg / 15,三角形的高为 100px,宽为 2 * 100px * tan(360deg / 15 / 2)。其中 360deg / 15 / 2 转化弧度制为 PI / 15(PI == 360deg / 2)。

span {
  width: 0;
  height: 0;
  border: $radius solid transparent;
  $borderWidth: tan(pi() / $count) * $radius;
  border-left-width: $borderWidth;
  border-right-width: $borderWidth;
}

数学欠佳的同学请自行科普...

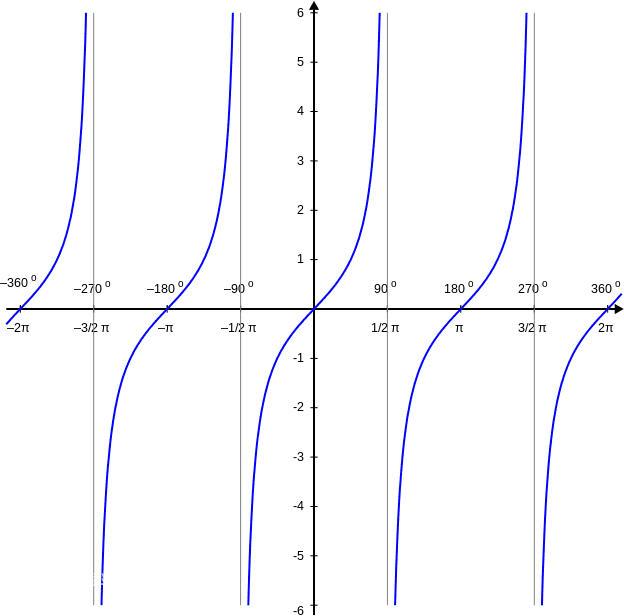

对于 $count 为 1 或 2 的情况需特殊处理,因为 tan(PI) 及 tan(PI / 2) 为无穷值,不了解的同学请研究正切函数图像:

如何使用纯Css绘制扇形?

相关代码(其中 $diameter = 2 * $radius 为圆直径):

span {
  @if $count == 1 {
    width: $diameter;
    height: $diameter;
  } @else if $count == 2 {
    width: $diameter;
    height: $radius;
  } @else {
    width: 0;
    height: 0;
    border: $radius solid transparent;
    $borderWidth: tan(pi() / $count) * $radius;
    border-left-width: $borderWidth;
    border-right-width: $borderWidth;
  }
}

最后,复制并逐一旋转扇形单元:

@for $index from 0 to $count {
  span:nth-child(#{$index + 1}) {
    $transform: translate(-50%, 0) rotate(360deg / $count / 2 + 360deg * $index / $count);
    $origin: if($count == 2, bottom, center);
    -webkit-transform: $transform;
        transform: $transform;
    -webkit-transform-origin: $origin;
        transform-origin: $origin;
  }
}

果酱制作完毕,其它点缀请自行添加喽...本例完整代码在此。
