今天我们主要来介绍CATIA创成式曲面中的扫掠曲面的创建方法,详细内容请看下文介绍。

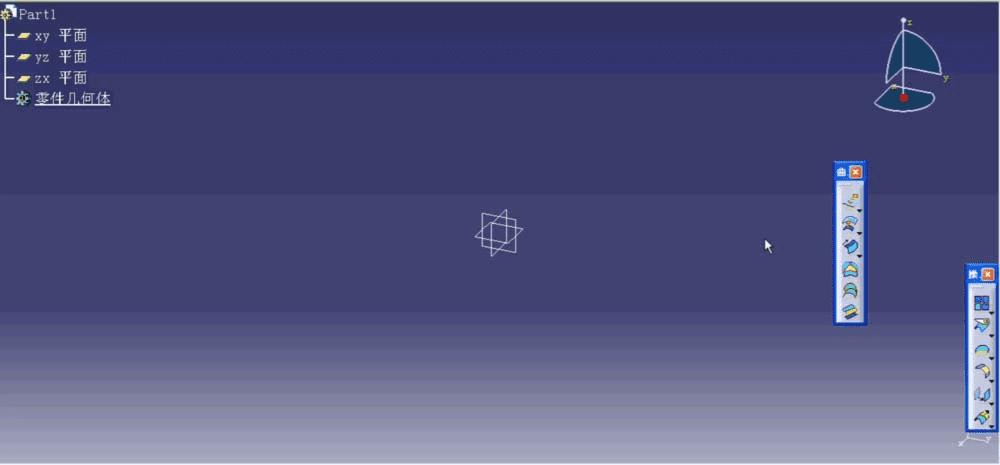

1、首先打开CATIA,进入创成式曲面设计

使用CATIA创建扫掠曲面的方法

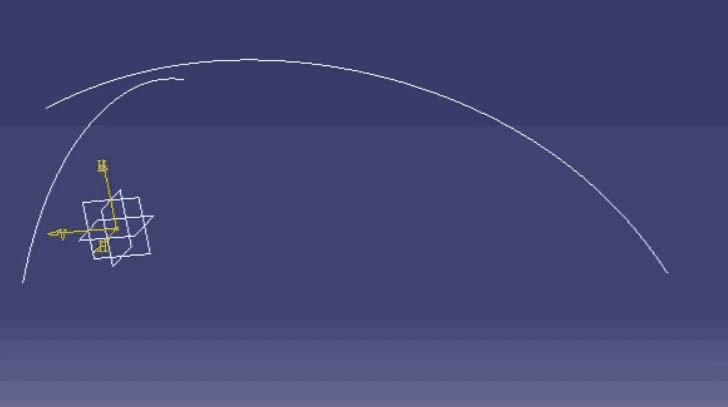

2、草绘两个图形,一个草图用作轮廓线,一个草图用作引导曲线

使用CATIA创建扫掠曲面的方法

3、草图完成后,点击扫掠按钮

使用CATIA创建扫掠曲面的方法

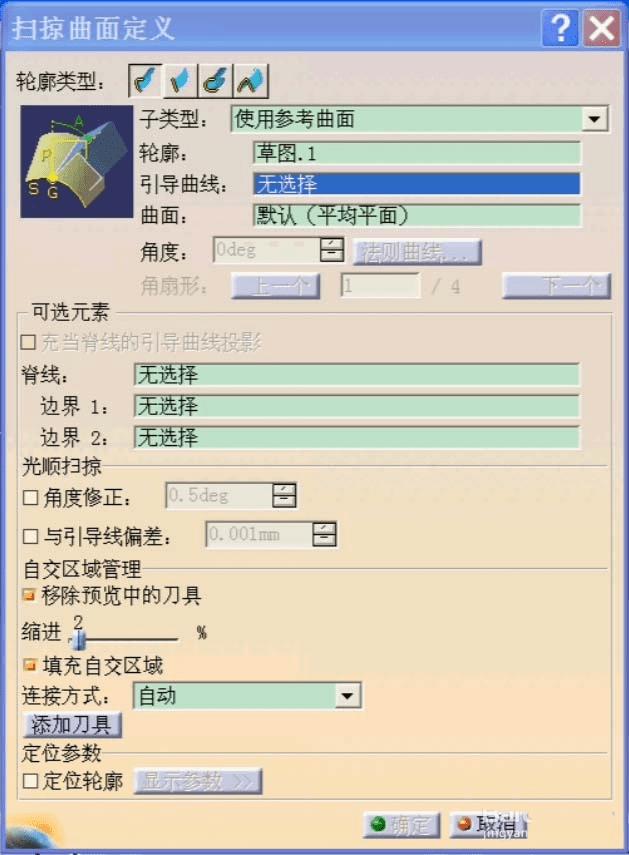

4、轮廓线和引导曲线分别选择刚才绘制的草图。子类型选择使用参考曲面

使用CATIA创建扫掠曲面的方法

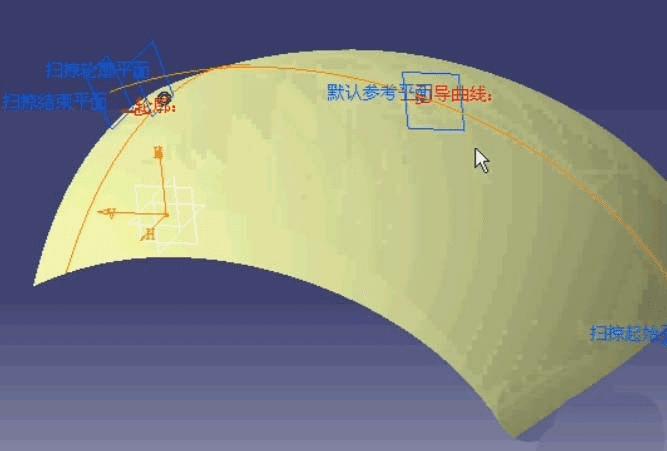

5、可以看到轮廓线形成了曲面,曲面的曲率是按照引导线来完成的。

使用CATIA创建扫掠曲面的方法

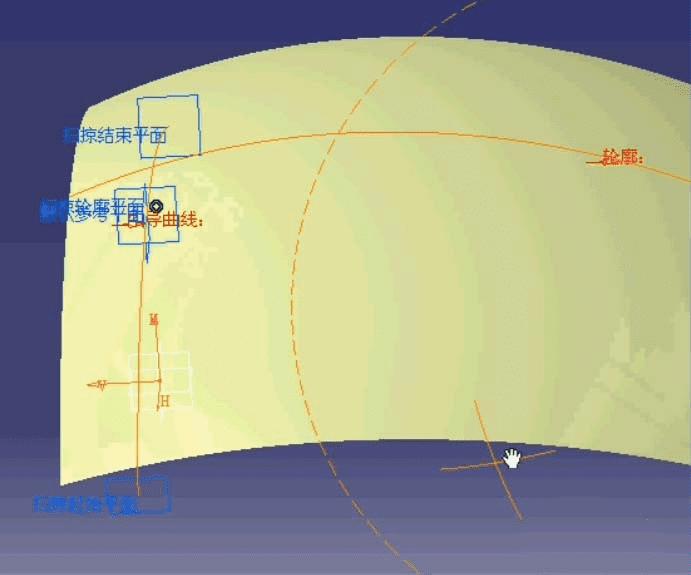

6、如果轮廓线和引导曲线调换所使用的草图,可以看到形成的曲面依旧会在轮廓线所在的曲面上。这个要注意。

使用CATIA创建扫掠曲面的方法

以上就是CATIA创成式曲面中的扫掠曲面的制作方法,路饭还有更多的教程,希望大家可以继续关注。
