简单说,Arduino是一块AtmegaX8的开发板,带BootLoader,通过USB转串口和电脑通信。
Arduino把AtmegaX8的功能做了简化,以方便开发,并提供完整的IDE开发环境。

Arduino在国外非常火,主要用来做【互动多媒体】,因为从事【互动多媒体】多半是文科生,所以功能尽可能的简化。
工程师级别的对Arduino不感冒,认为Arduino侮辱了他们的智商。

实际上Arduino对最大的强项是提供了丰富的库资源,几乎任何外设,是要在google上敲入关键字 + Arduino,就可以得到你想要的。例如:google输入:PCF8574 Arduino
Arduino是一块简单、方便使用的通用GPIO接口板,并可以通过USB接口和电脑通信。

Arduino入门知识分析

作为一块通用IO接口板,Arduino提供丰富的资源,包括:

13个数字IO口(DIO数字输入输出口);
6个PWM输出(AOUT可做模拟输出口使用);
5个模拟输入口(AIN模拟输入)。

Arduino开发使用java开发的编程环境,使用类c语言编程,并提供丰富的库函数。
Arduino可以和下列软件结合创作丰富多彩的互动作品:Flash,Processing,Max/MSP,VVVV…等。
Arduino也可以用独立的方式运作,开发电子互动作品,例如:开关控制Switch、传感器sensors输入、LED等显示器件、各种马达或其它输出装置。

Arduino入门知识分析

Arduino特色
1. Arduino的IDE是免费、开源的。
2. Arduino的硬件也是开源的,包括原理图和PCB图。
3. Arduino的所有资源都可以免费下载,并且可依需求自己修改!
4. Arduino的附件只需1根USB线,编程、烧写一键搞定。
5. Arduino使用低价格、容易购买的微处理控制器ATMEGA168。
6. 支持多种互动软件:Flash,Max/Msp,VVVV,PD,Processing等。
7. 可简单地与传感器,各式各样的电子组件连接(EX:红外线,超音波,热敏电阻,光敏电阻,伺服马达,…等)。
8. 利用Arduino,能突破以往只能使用鼠标、键盘等输入的装置的互动内容,可以更简单地达成单人或多人互动。

Arduino八卦
Arduino的核心开发团队成员包括:Massimo Banzi,David Cuartielles,Tom Igoe,Gianluca Martino,David Mellis和Nicholas Zambetti。
据说Massimo Banzi之前是义大利Ivrea一家高科技设计学校的老师。他的学生们经常抱怨找不到便宜好用的微控制器。 2005年冬天, Massimo Banzi跟David Cuartielles讨论了这个问题。 David Cuartielles是一个西班牙籍晶片工程师,当时在这所学校做访问学者。两人决定设计自己的电路板,并引入了Banzi的学生David Mellis为电路板设计编程语言。两天以后,David Mellis就写出了程式码。又过了三天,电路板就完工了。这块电路板被命名为Arduino。几乎任何人,即使不懂电脑编程,也能用Arduino做出 很酷的东西,比如对感测器作出回应,闪烁灯光,还能控制马达。随后Banzi,Cuartielles,和Mellis把设计图放到了网上。保持设计的开 放源码理念,因为版权法可以监管开源软体,却很难用在硬体上,他们决定采用Creative Commons许可。 Creative Commons(CC)是为保护开放版权行为而出现的类似GPL的一种许可(license)。在Creative Commons许可下,任何人都被允许生产电路板的复制品,还能重新设计,甚至销售原设计的复制品。你不需要付版税,甚至不用取得Arduino团队的许 可。然而,如果你重新发布了引用设计,你必须说明原始Arduino团队的贡献。如果你调整或改动了电路板,你的最新设计必须使用相同或类似的 Creative Commons许可,以保证新版本的Arduino电路板也会一样的自由和开放。唯一被保留的只有Arduino这个名字。它被注册成了商标。如果有人想 用这个名字卖电路板,那他们可能必须付一点商标费用给Arduino的核心开发团队成员。

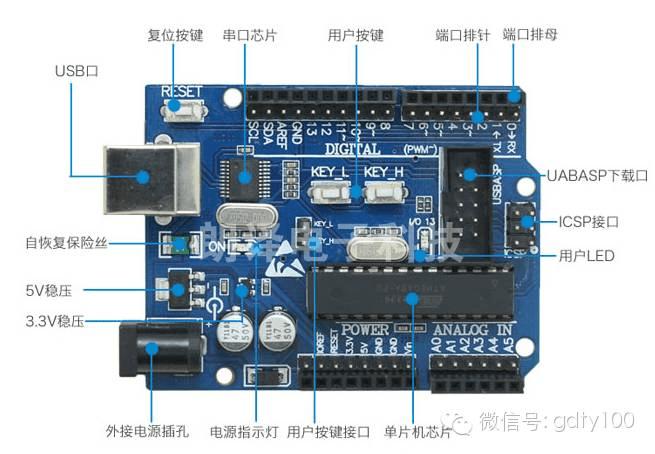

Arduino 2009管脚说明

1. Digital I/O数字式输入/输出端共1~13。(13个数字输入输出口DIO,其中6个PWM输出,可做模拟输出口使用AO)?

2. Analog I/O模拟式输入/输出端共0~5。(5个模拟输入口AI)

3. 支持USB接头传输数据及供电(不需额外电源)。

4. 支持ICSP在线刻录功能。支援TX/RX端子。

5. 支持外部ADC电压基准AREF端子输入。

6. 支持6组PWM端子(Pin11,Pin10,Pin9,Pin6,Pin5,Pin3)。

7. 输入电压:USB接口供电,无须外部供电。5V~12V DC外部供电。?

8. 输出电压:5V DC输出。

9. 采用Atmega168-20PI/PU,最新的Arduino 2009支持Atmega328-20PI/PU。

10. Arduino大小尺寸:宽70mmX高54mm。

Arduino快速安装
首先把Arduino UNO R3 通过数据线和电脑连接。

正常情况下会提示驱动安装,我这里是在Windows 7 上截图说明。xp上安装也是没问题的,道理是一样的。

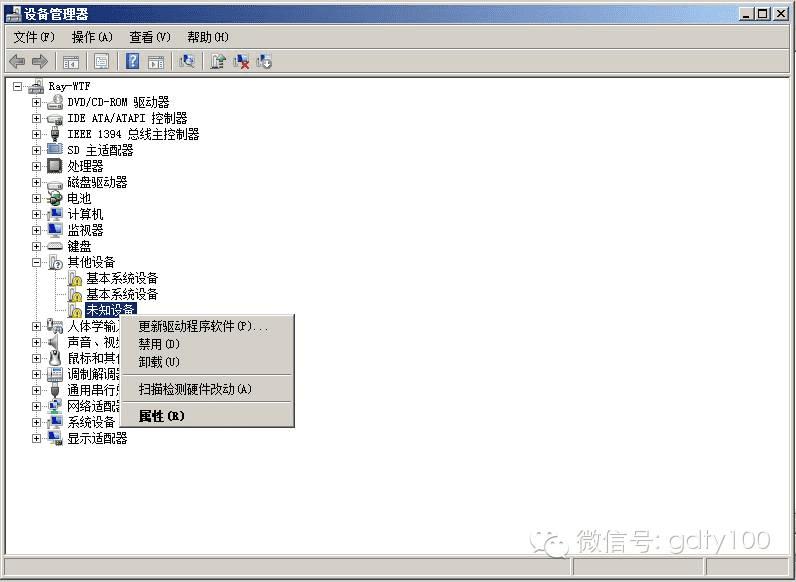

(1)在设备管理器中找到未识别的设备,然后选择更新驱动程序软件...

Arduino入门知识分析

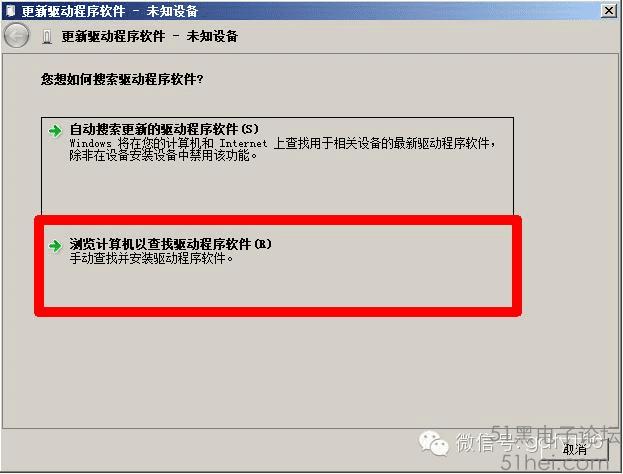

(2)选择浏览查找驱动程序软件

Arduino入门知识分析

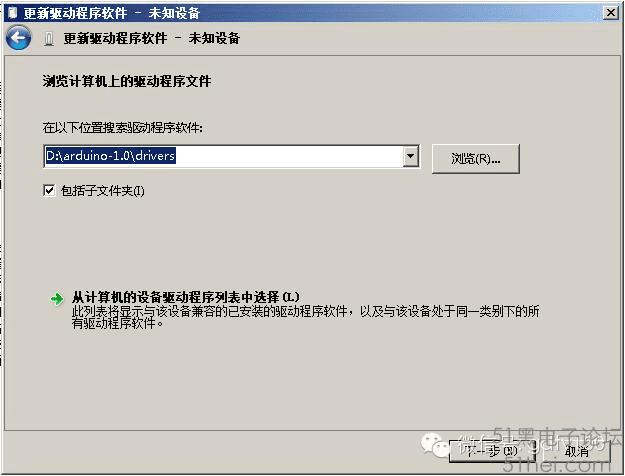

(3)浏览计算机上的驱动文件 ,方法是找到Arduino IDE中的drivers文件夹。

Arduino入门知识分析

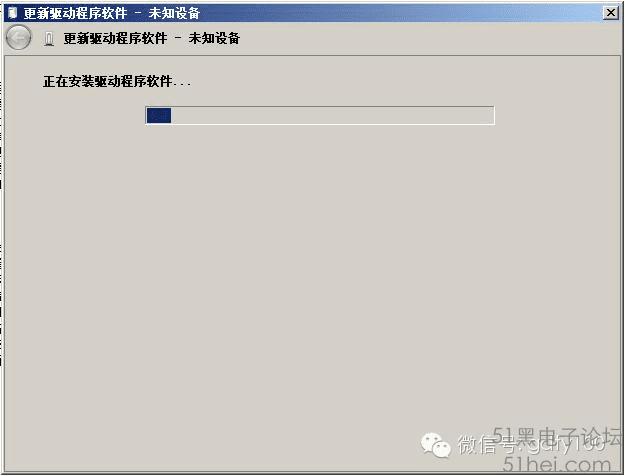

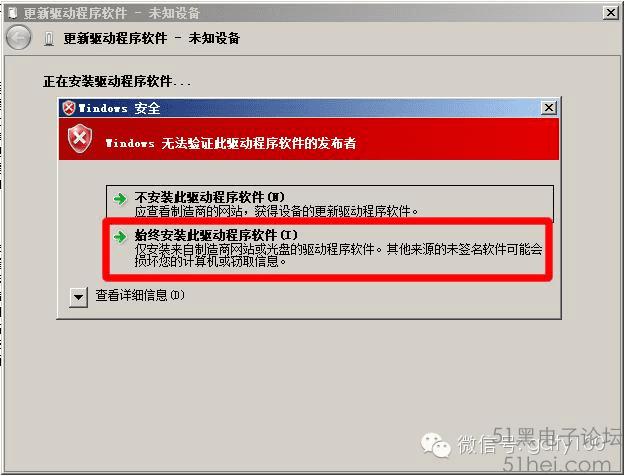

点击下一步即可实现安装。

Arduino入门知识分析

Arduino入门知识分析

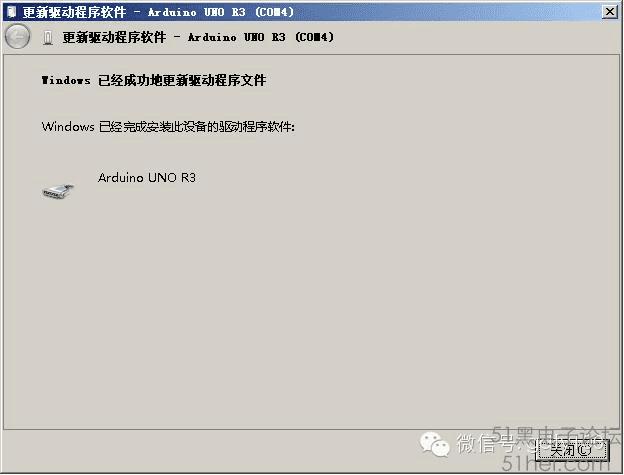

(4)驱动安装完成

Arduino入门知识分析

安装软件

Step1:
从这个链接(Arduino官方下载):http://arduino.cc/en/Main/Software,目前最新版本为Arduino 0017版本,选择合适你本地机器的Arduino版本下载。

Step2:
Arduino IDE 是绿色免安装软件,解压刚才下载的文件到本地目录,例如可以解压到D:\arduino-0017文件夹中,如下图:
Arduino IDE可执行文件

双击【Arduino.exe】即可运行。
