怎么样处理CAD图块无法分解的问题？

怎么样处理CAD图块无法分解的问题？

网上看到有人问这样的问题：CAD图块无法分解怎么办？

直接这么问很难回答，因为有两种情况，一种是普通的图块可以设置不允许分解，还有一种情况是一些CAD工具软件将图纸做成了多重插入的匿名块，这么做是为了保护图纸，不让别人编辑修改图纸。

情况不一样，解决问题的方法也不一样。下面就简单给大家介绍一下。

图块被设置为不可分解

创建图块时默认是允许分解的，但我们可以设置为不允许分解，下面我们就看设置不允许分解的操作，以及遇到这种图块后的处理办法。

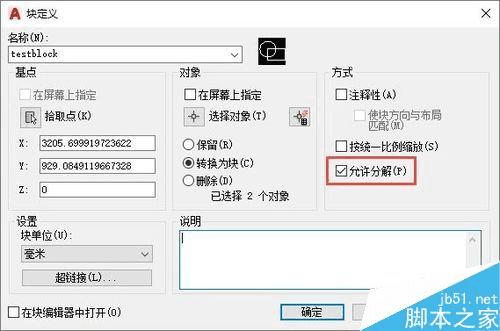

要完成下面的练习可以绘制一个简单的图形，例如一个圆或加上一个矩形，选中绘制的图形后，输入B，回车，打开图块定义对话框，在对话框给图块起上名字，设置好基点坐标，取消勾选“允许分解”选项，如图所示。

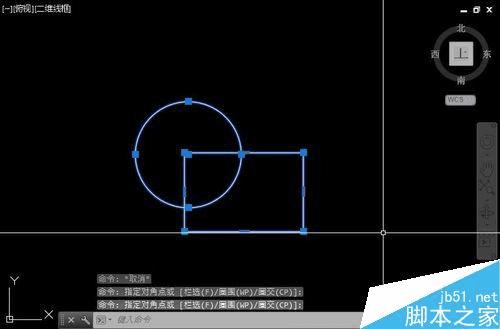

单击确定按钮，关闭创建图块对话框，同时完成了图块创建。我们来测试一下图块是否可以分解。

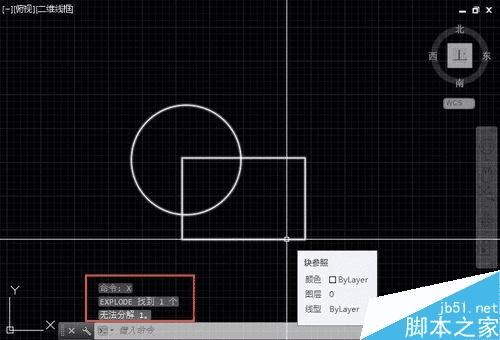

在工具栏或面板单击分解按钮，或者输入X后回车，选择图块，在命令行我们会看到图块无法分解的提示，如图所示。

这种图块我们怎么重新设置成让它可以分解呢？操作也很简单。

双击图块，打开编辑块定义对话框，单击确定按钮，进入块编辑器。（如果图块是属性框，双击会弹出增强属性编辑器，可直接输入BEDIT后回车或在菜单面板中执行块编辑器功能）

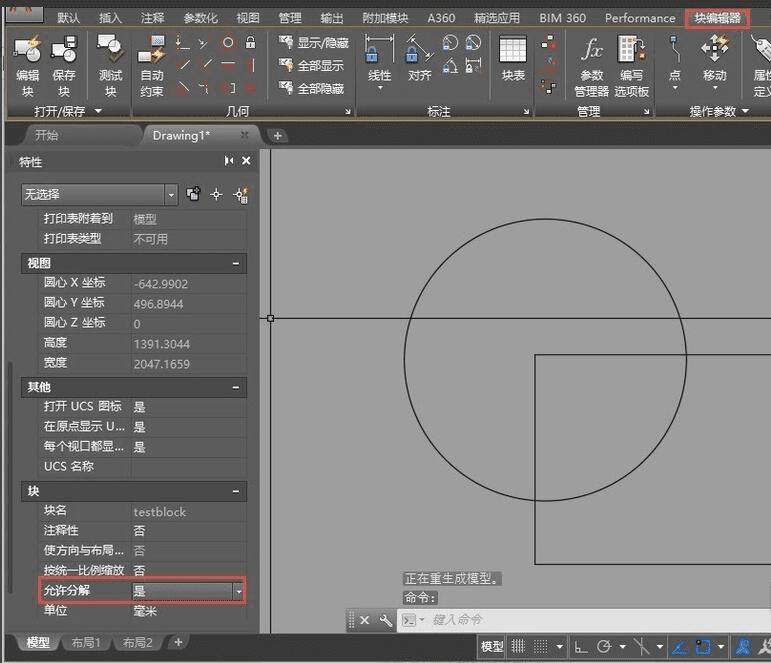

进入快编辑器后不要选中任何图形，打开特性面板（CTRL+1），找到允许分解的参数，在后面的下拉框中选择“是”。

单击“关闭块编辑器”，选择将更改保存到图块中。

此时我们再尝试分解图块，可以看到图块已经可以被分解了。

多重插入块如何分解

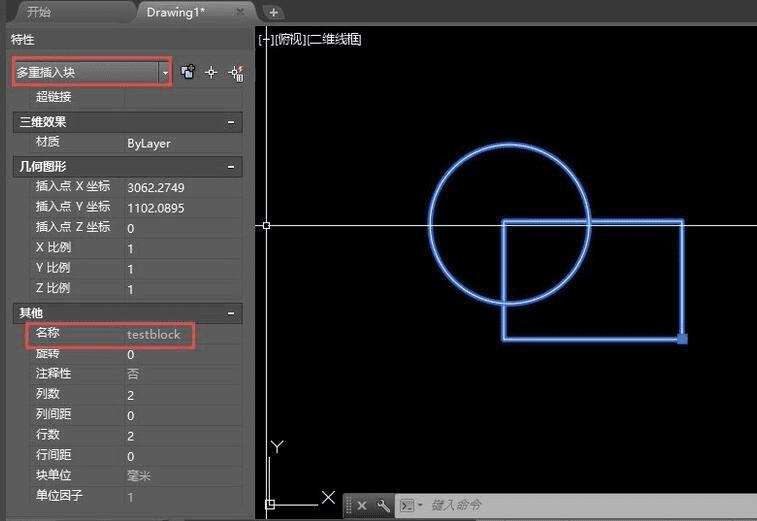

多重插入块也是无法直接分解的，如果我们看到图块显示为多重插入块，需要先在特性面板(CTRL+1)看一下图块名是不是*U开头的，如果不是*U开头的匿名块，要分解也很容易。

0CAD中怎么创建多重插入块？

对于这样的多重插入块，要分解也不难，就是重新插入一个同名的图块，分解就可以了。

多重插入的匿名块如何分解

一些多重插入块的图块名前带*U，这种是匿名块，匿名块在插入I对话框是找不到的，这类图块通常都是由一些加密的工具或插件生成，主要是为了防修改的。

1什么是CAD的匿名块？如何将匿名块变成普通块？

这种图块用常规的CAD操作是无法分解的，网上专门针对这类图块处了一个解锁的插件。插件名称是LOCKDWG.VLX。

输入AP，回车，加载下载的LOCKDWG.VLX。

输入unlockdwg命令，回车，会确认是否已备份文件，输入Y后回车，你的图纸就会被炸开了。

这个插件我试过，一些常规加密的图纸是可以分解，但并不保证所有工具加密的图块都可以解密。

小结

上面介绍了几种图块不能分解的几种情况和解决办法，但这些办法还不能保证被加密的图块就一定会被分解。

如果实在不行，我们又想编辑图纸的话，那只能利用输出矢量文件再输入的方法，例如输出PDF文件再输入，输出WMF后再输入WMF文件，但输出这些文件再输入后，一些CAD图形可能就会丢失原有的属性，例如标注就不再是标注，如果输出成WMF，文字都可能被转换成图形。

如果不小心将图块设置成不分解了，可以自己取处理，如果别人给我们的图纸经过加密处理，就是希望我们可以看、可以打印，但不能编辑，如果没有特殊需要，也没有必要非去分解。

以上技巧适用于AUTOCAD和浩辰CAD
