使用visio2013画ER图的方法

使用visio2013画ER图的方法

画ER图对学习软件的程序员来说是必须要掌握的,我们在设计数据库时,它可以帮我们更好的设计,在学习数据库过程中画ER图也是基础课程,可以更清晰的表达我们的思想.Mircosoft Office VISO是一个比较好的工具,更好的增删改查,同样用Mircosoft Office VISO也可以画其他的图.下面由我来讲解。

一、打开VISO进行设置

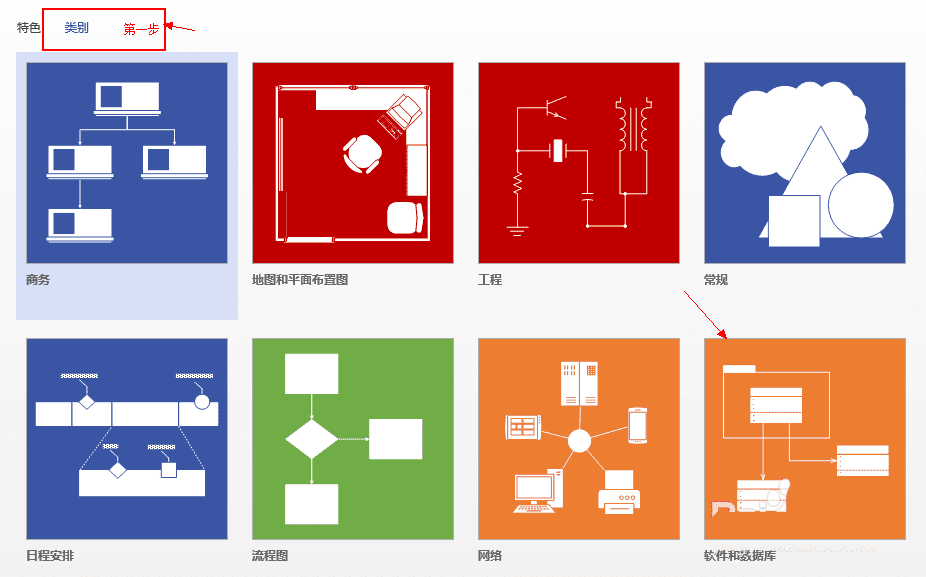

1、我们先打开Mircosoft Office VISO2013.这时会出现以下界面,我们点击"类别",然后在点击"软件和数据库".这时会调到另一个界面.

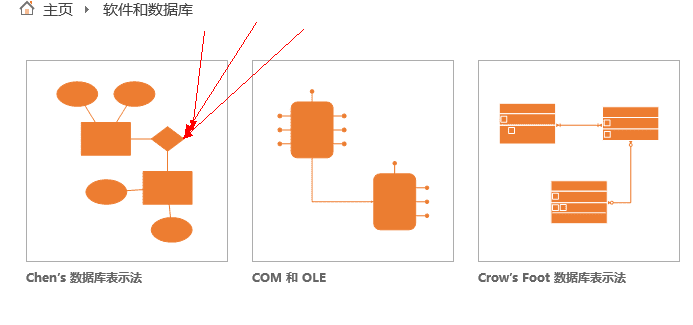

2、点击"Chen's数据库表示法"这时会弹出另一个界面,

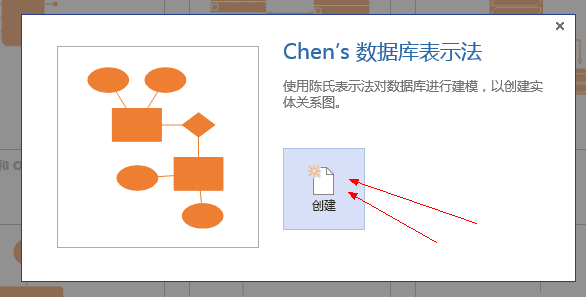

3、我们点击创建,可以创建.

二、画ER图

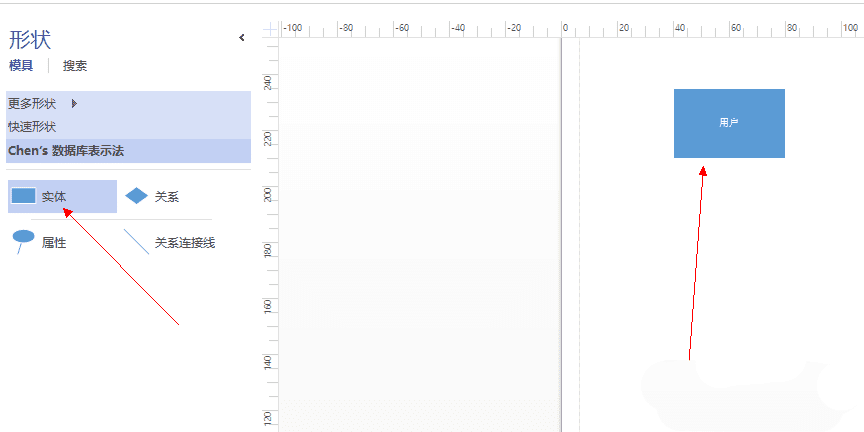

1、我们点左边想要画的图形,拖动到右边上.这样就可以了,可以对它的大小,样式进行修改,也可以改变其他的.

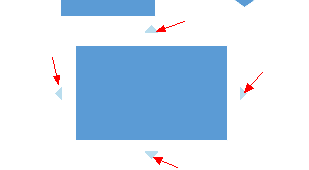

2、这主要说明一些技巧:可以把鼠标悬浮到图形上,会出现提示是向那个方向画,以及要画什么图形.这样可以帮助我们快速画出来

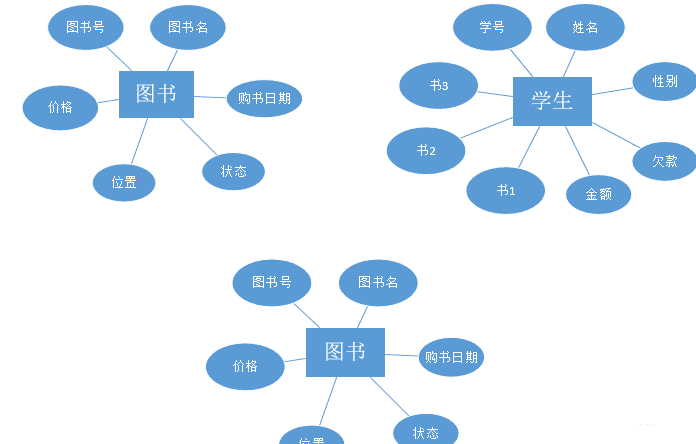

3、最后我们把我们完成的作品保存到想要保存的位置,也可以使用CTRL+s来进行保存.
