显卡PCB图赏:

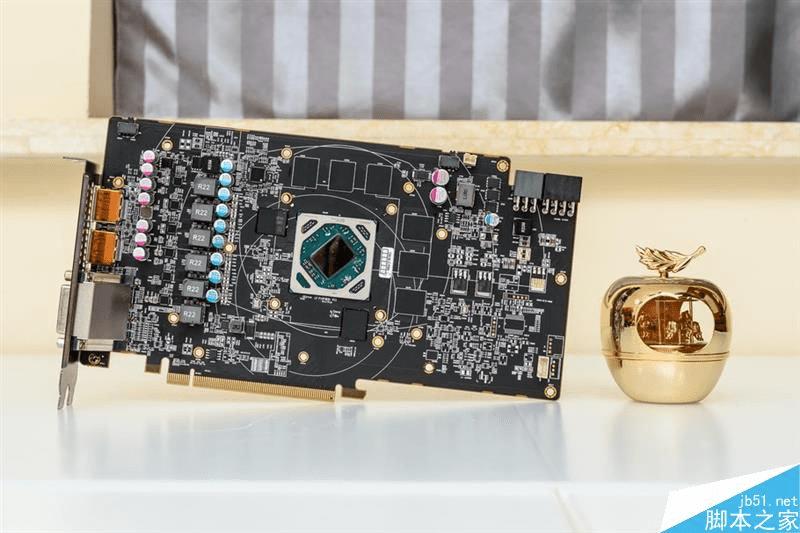

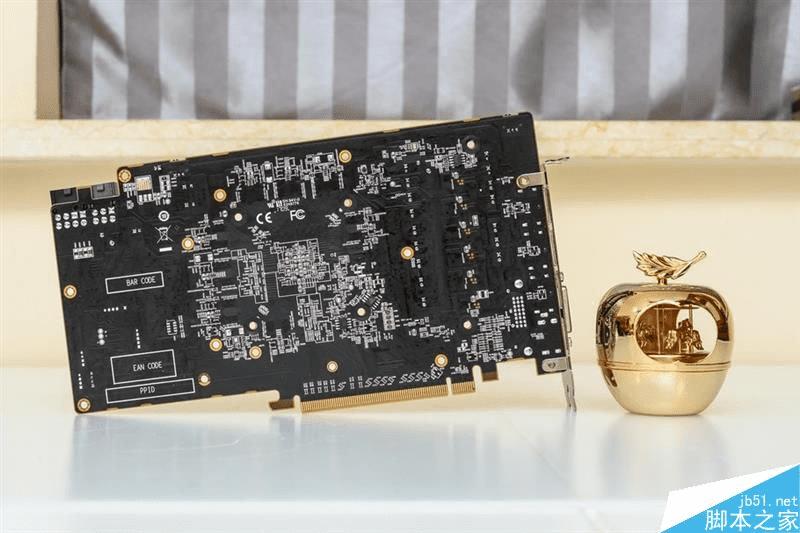

最后来看一下显卡的PCB方案,然后就进入测试环节。

amd rx580性能评测

amd rx580性能评测

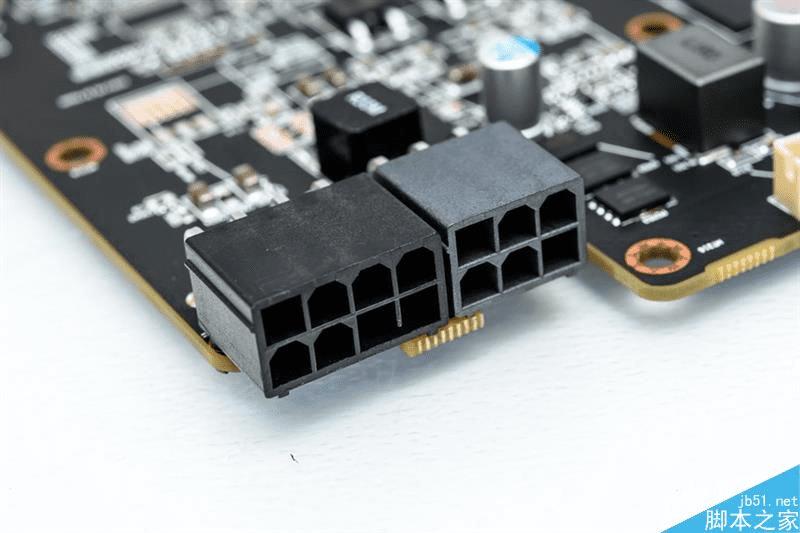

显卡的外接供电为6+8PIN,相对于这个定位的显卡来说算是比较凶狠的规格。

amd rx580性能评测

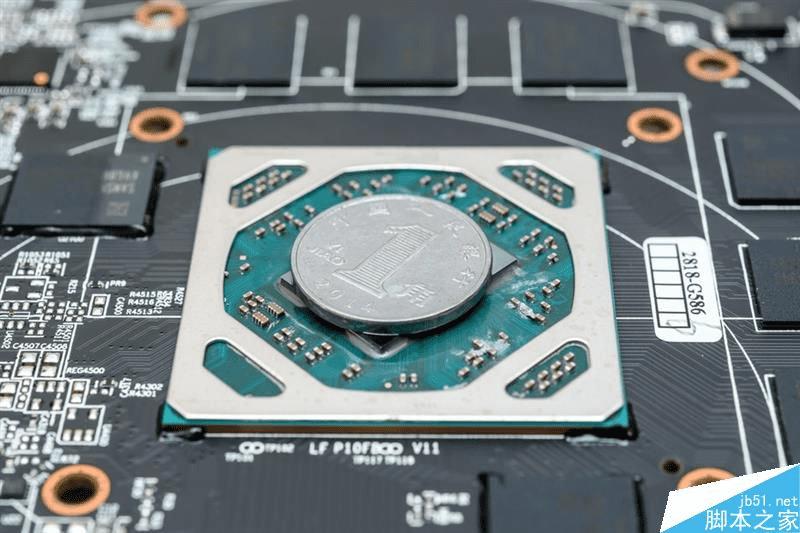

RX 580的核心基于改良后的Polaris 20,核心面积不算很大,小于一个1毛钱的硬币。

amd rx580性能评测

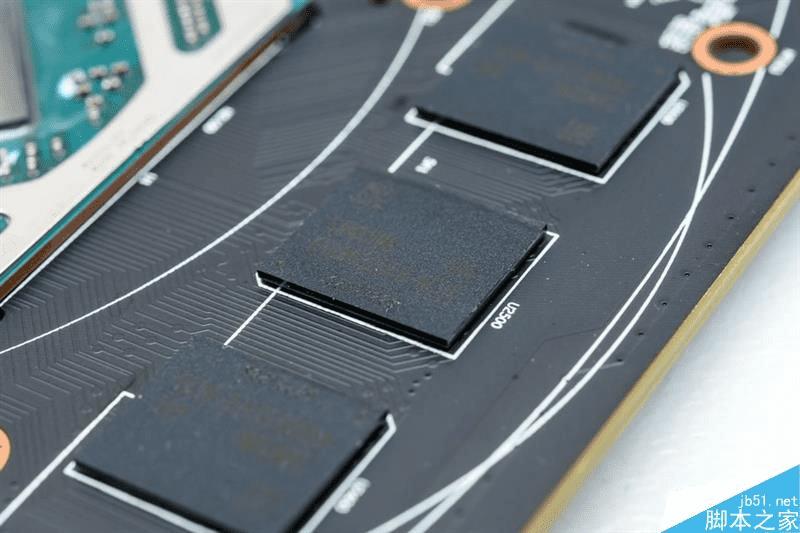

显存为三星的DDR5,合计8颗,组成8G 256BIT的规格。

amd rx580性能评测

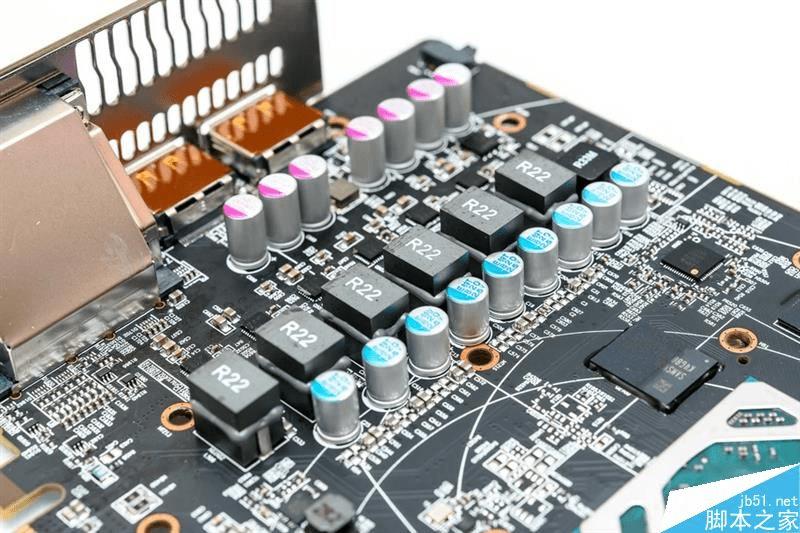

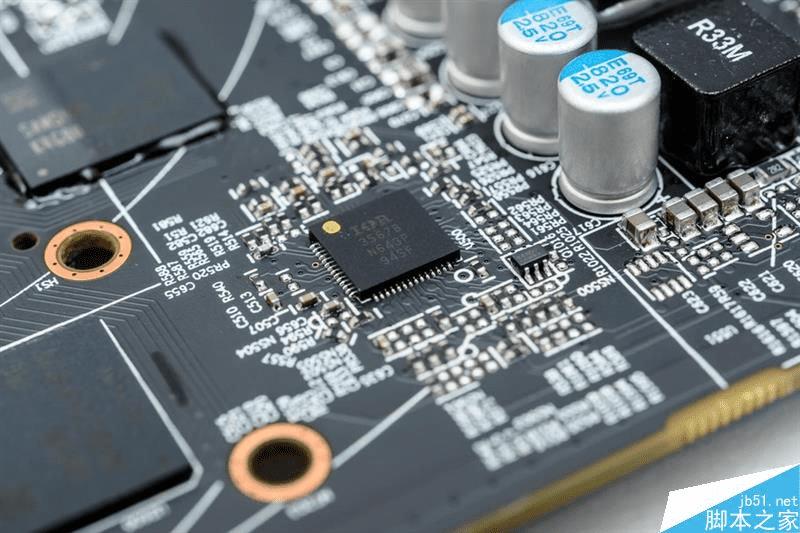

核心供电为六相,供电方案由IR提供,PWM控制芯片为IR3567B;供电输入电容为6颗万裕固态电容,容值为270微法,耐压值为16V;供电MOS芯片为DrMOS,可以确定是IR的MOS但是因为导热垫的关系,型号看不清了;电感为六颗R22封闭电感;输出电容为7颗固态电容,容值为820微法,耐压值为2.5V。

amd rx580性能评测

amd rx580性能评测

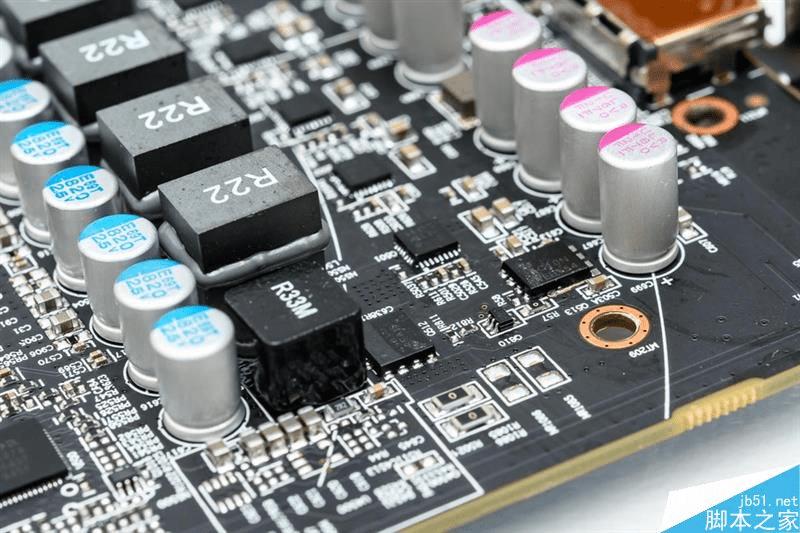

显存供电位于显卡外接供电一侧,为一相供电。PWM控制芯片为APW8722A;供电输入电容为1颗固态电容,容值为270微法,耐压值为16V;供电MOS芯片为一上两下,上桥是安森美的4C10N,下桥是安森美的4C05N;电感为一颗L1R0封闭电感;输出电容为2颗万裕固态电容,容值为820微法,耐压值为2.5V。

amd rx580性能评测

PLL供电紧贴核心供电,为一相供电。供电输入电容为6颗万裕固态电容,容值为270微法,耐压值为16V;供电MOS芯片为一上一下,上桥是安森美的4C10N,下桥MOS型号看不清楚;电感为六颗R22封闭电感;输出电容为7颗固态电容,容值为820微法,耐压值为2.5V。

amd rx580性能评测

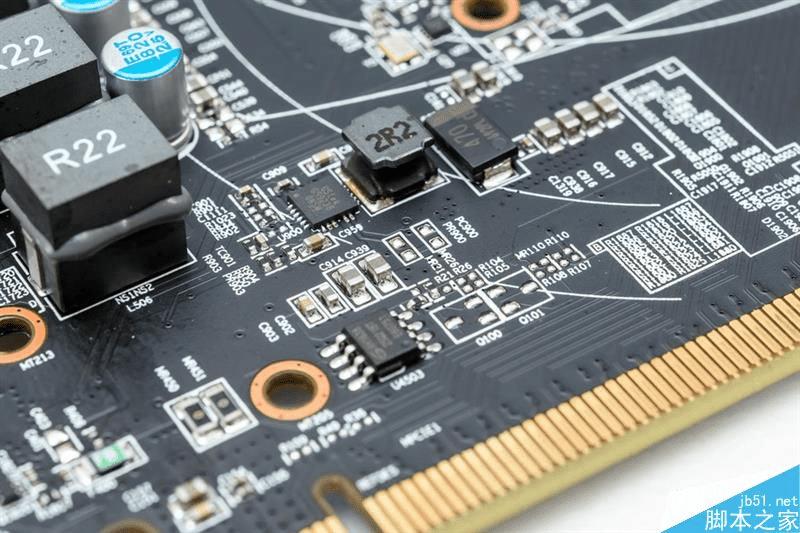

显卡插槽一侧也可以看到PCI-E取电的电路,理论上可以提供75W的供电。

amd rx580性能评测

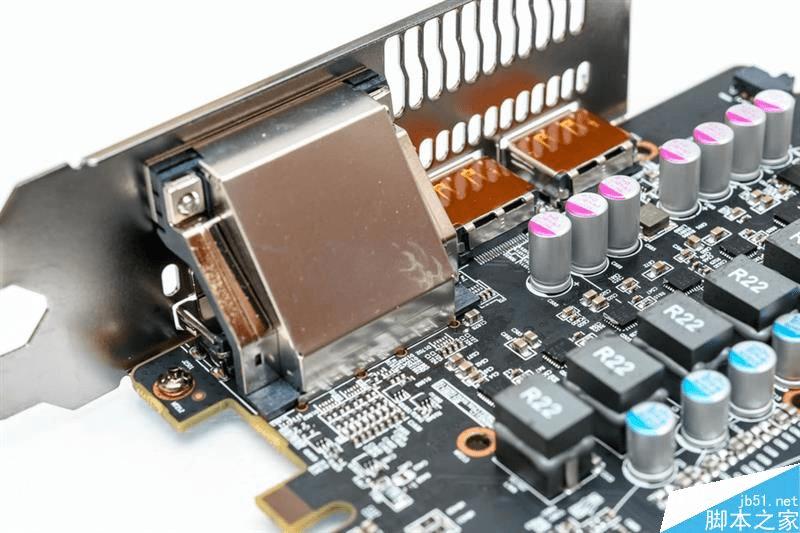

最后看一下视频接口的低通部分,现在视频接口都实现全数字化,低通部分基本已经没有什么电路了。
