amd rx580性能评测(2)

显卡拆解图赏：

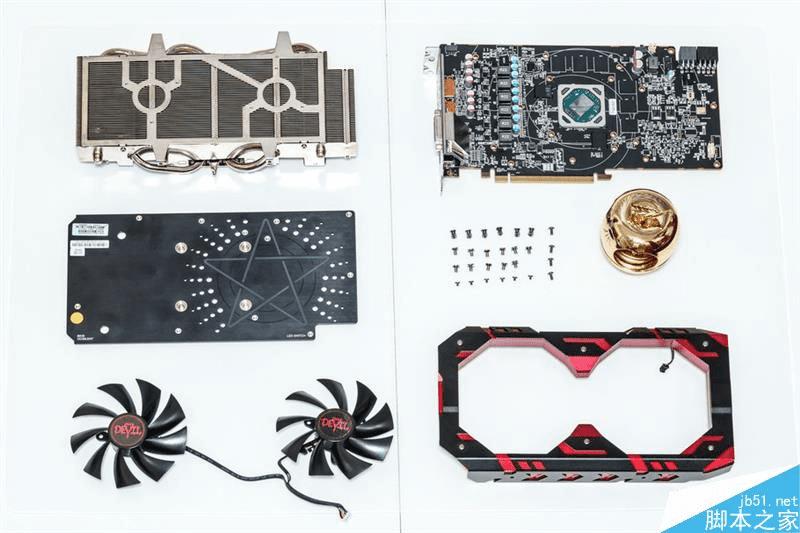

接下来对显卡进行拆解来看一下散热器的方案。

显卡散热器采用无热管设计，三根10mm+一根8mm+一根6mm。规格上还是比较吓人的。

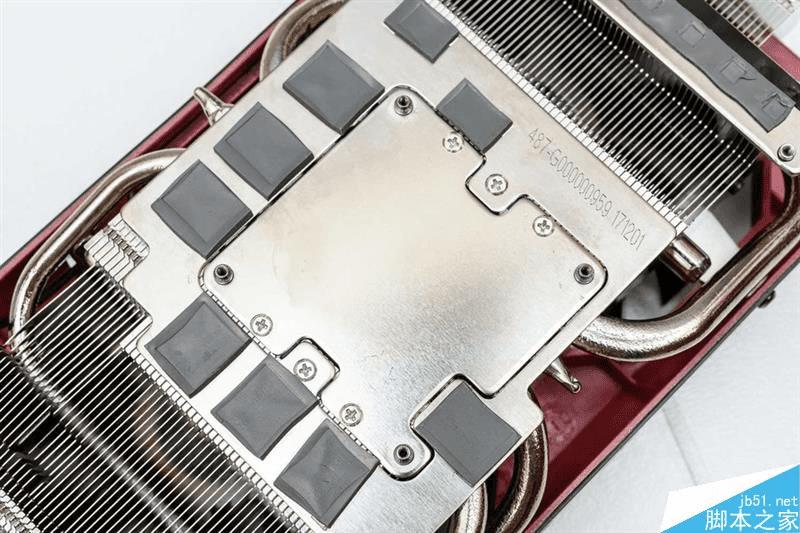

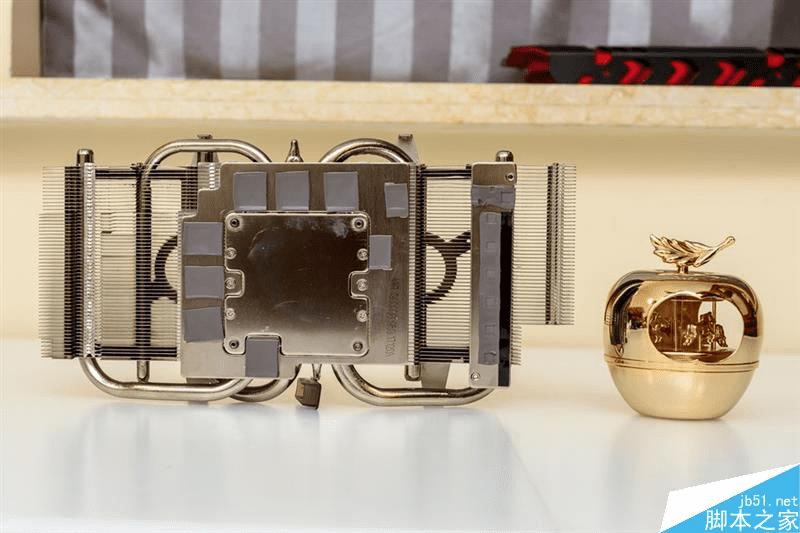

从这张图就可以看到，散热器底座是两片装的设计，核心与显存部分的底座分开，减少核心温度对显存的影响。

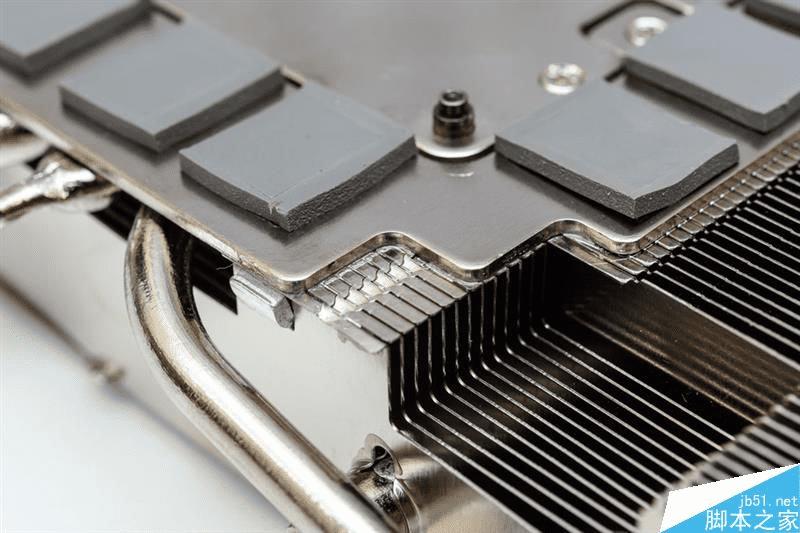

底座与鳍片采用焊接处理，尽可能提高效率。

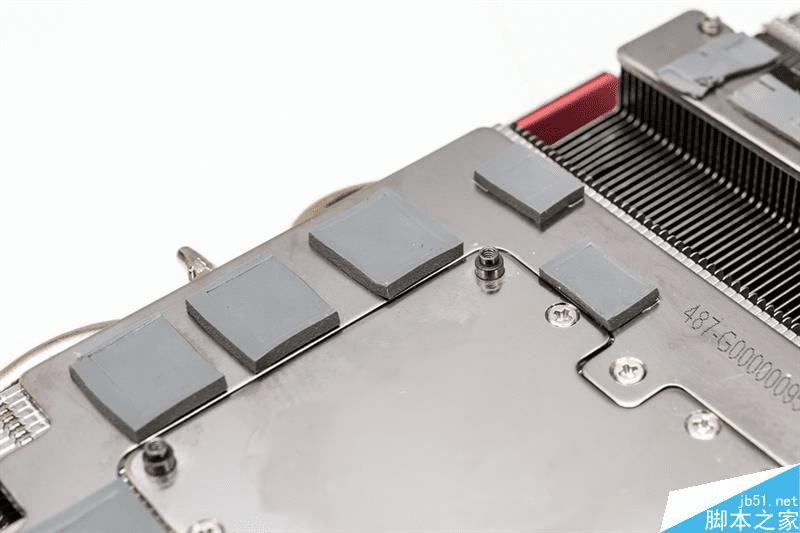

不仅显存，核心供电的PWM芯片也贴上了导热垫，提升散热效果。

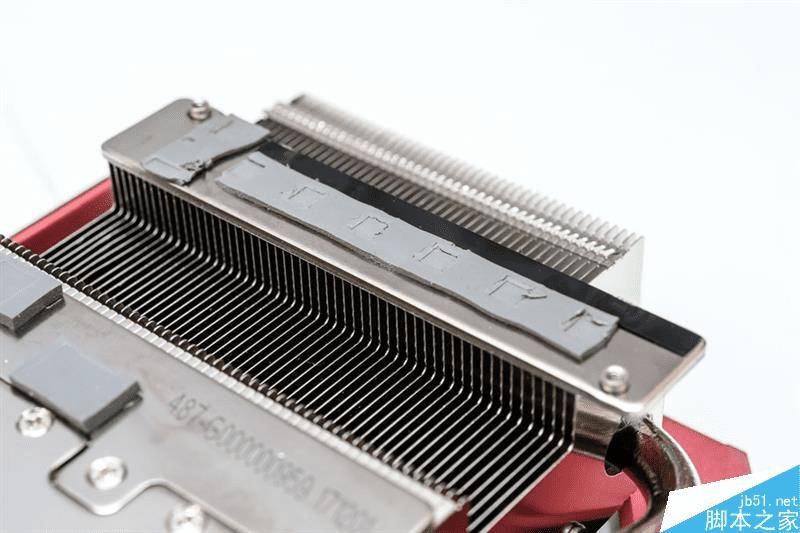

核心供电部分也有单独的底座连接散热鳍片。

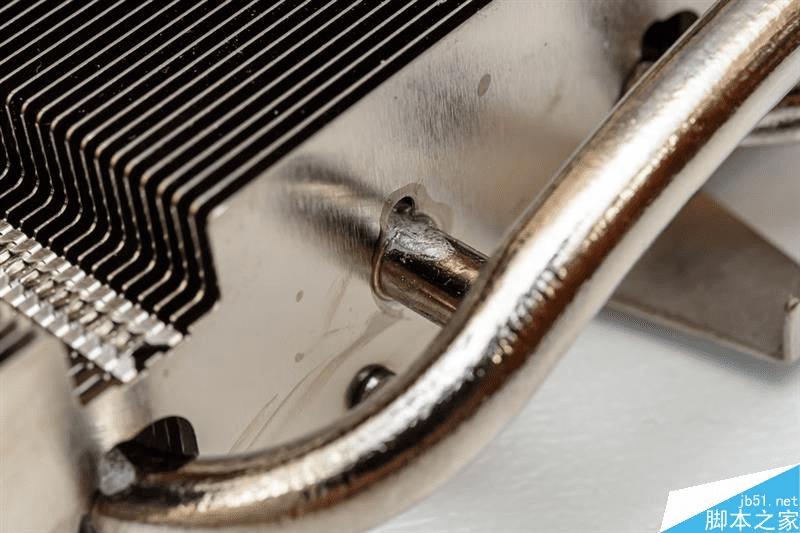

热管与鳍片采用回流焊处理，整个散热器的做工还是很不错的。

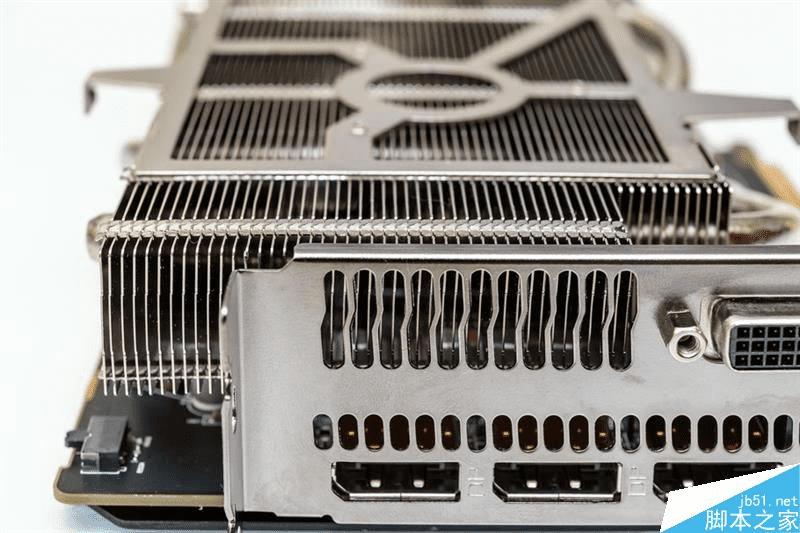

散热器本体厚度已经达到双槽的程度，整个散热面积会明显大于双槽卡。

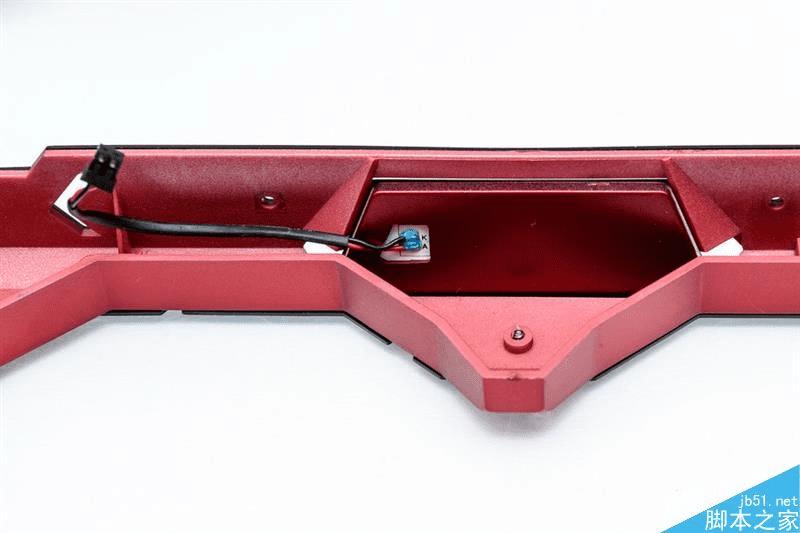

显卡顶部的信仰灯是通过连接线供电，从这张图手上就可以发现，导风罩的黑色部分是金属，而红色部分为塑料材质。

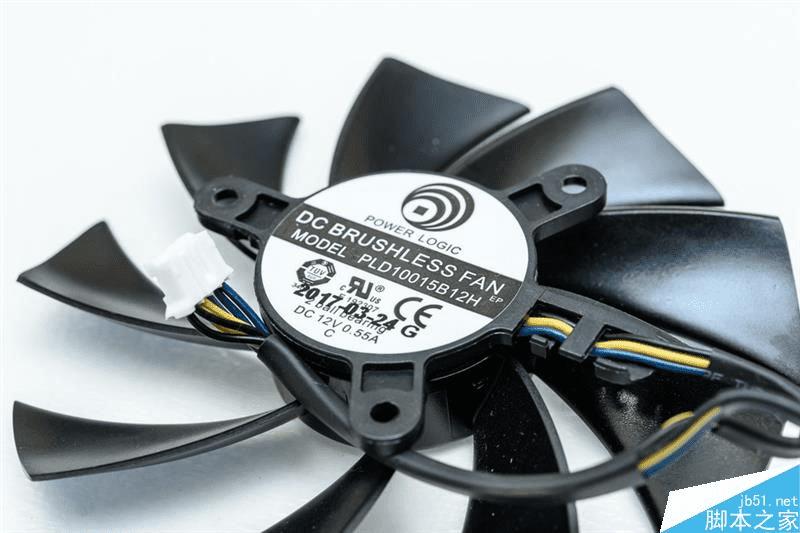

显卡风扇位4PIN接口，支持PWM调速。风扇是POWER LOGIC生产，这家算是使用相当广泛的显卡散热器供应商。
