26、保险丝的参数是5A,选过电学的都知道,电流5A是一个什么概念,5A的额定电流,居然都能烧毁,肯定是有原因。通电测试一下,看看具体的电压参数。

如何处理电脑显示器开机一会就黑屏的问题?

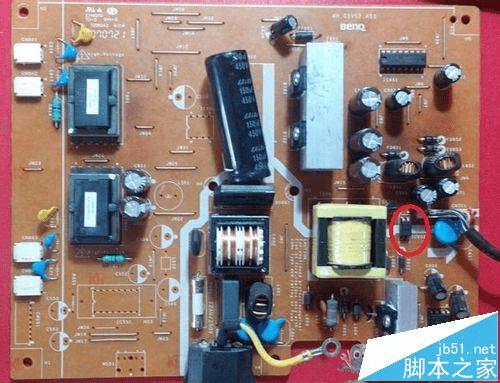

27、高压板通电,通电后,一定要小心,既然称为高压板,内部肯定有高压,一定要小心,没有电路基础的,不建议维修高压板。否则会有人身危险哦……此处讲解一下高压板的组成,插入一段课外知识:上图的包压板用黑线分成三部分。其中B部分与220V电源直接相连,B部分主要是用来降压,B部分中的电压在220V左右,属于交流电压。C部分主要作用是把B转换的低压进行整流和变换,C部分的电压在25V以内,交直流都有,最终输出部分肯定是直流。A部分是直流升压,用来驱动显示屏灯管。部分高压板中,A部分和C部分不是很明显,甚至A和C就是一个整体。A部分线包位置的电压是高压,甚至上千伏。再说一下,如何区分高压板的交直流部分,也就是B和C的区分。一般可以通过光电隔离管来区别。所有的液晶屏高压板都有一个光电管,用来隔离信号。单光电管一般都是4个引脚,有黑白两种颜色。见下图中标注的光电管。99%的高压板都可以通过光电管进行区分交直流电路。

如何处理电脑显示器开机一会就黑屏的问题?

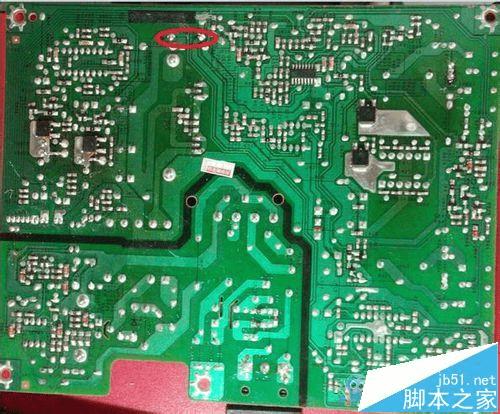

28、红圈标示的就是光电管啦。大部分高压板本身也会通过信号隔离区分交直流,途中的白色丝印层就是区分标志。甚至部分电路板的布线,线路板隔离孔等都可以区分。以上是题外话,开始接着说电路故障:

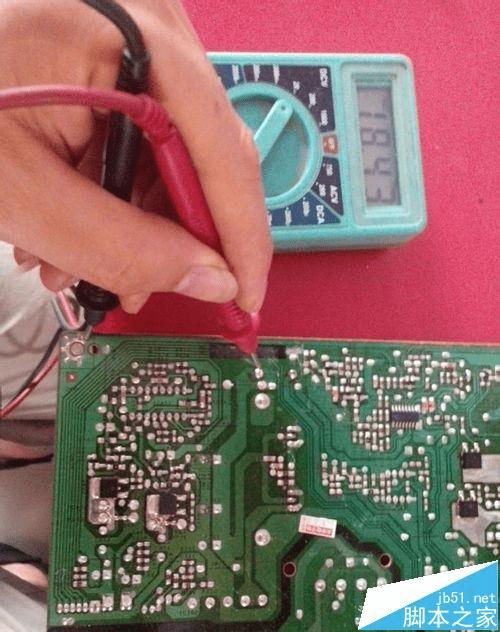

29、高压板通电后,万用表量出保险丝输入端电压18.43V,电压范围应该是正常的。

如何处理电脑显示器开机一会就黑屏的问题?

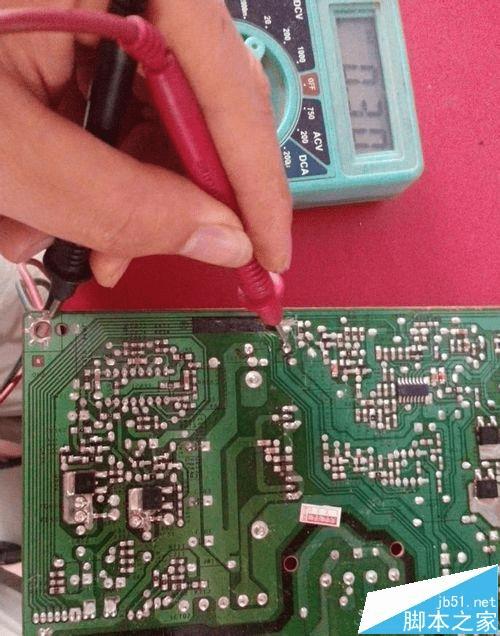

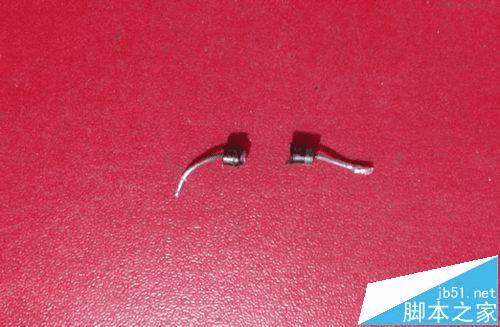

30、再量一下输出端,电压是0.30V,也就是没有电压,为了确认保险丝是因为老化,寿命到了自然烧毁还是别的原因引起的,拆除保险丝,换一个整流二极管试试,二极管型号是1N4007,最常规的整流管,换上后,通电,二极管立马烧掉了,竟然烧成两半。

如何处理电脑显示器开机一会就黑屏的问题?

如何处理电脑显示器开机一会就黑屏的问题?

31、如此牺牲了一个二极管,可以说明,保险丝并不是因为寿命到了而烧毁,可见此处电流不是一般的大。开始排除故障吧,保险丝后面的电流路无非就是升压模块了,那就先从高压包驱动管开始吧,果然,故障就在这里,见下图:

如何处理电脑显示器开机一会就黑屏的问题?

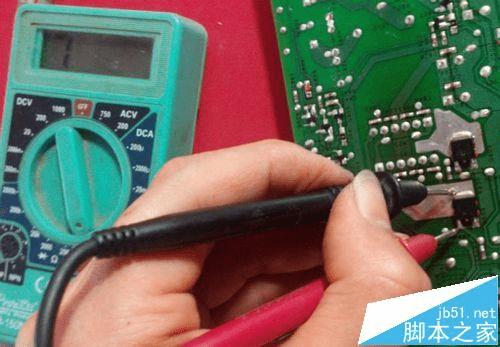

32、断开220V电源,如图,万用表蜂鸣器档位量其中一个场效应管的栅极和漏极电阻,显示11Ω,场效应管中的栅极相当于晶体管的基极,源极对应于晶体管的发射极,漏极对应于晶体管的集电极。

如何处理电脑显示器开机一会就黑屏的问题?

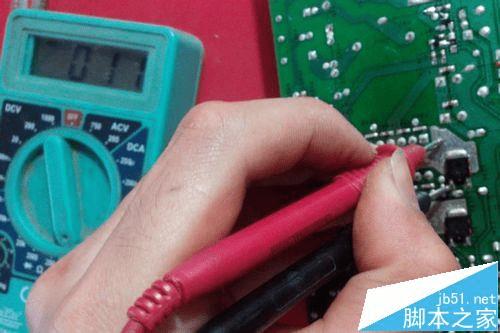

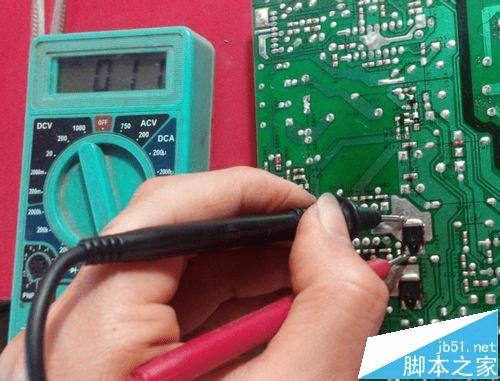

33、红黑表笔对换,再次量还是11Ω。此处应该是有故障的,对比一下另一个场效应管,红黑表笔对换分别量另一个,电阻分别是无穷大和1204Ω。见下图:

如何处理电脑显示器开机一会就黑屏的问题?

34、果断找一个相同型号的场效应管换上,保险丝也换上,上电测试,一切正常,故障排除。

如何处理电脑显示器开机一会就黑屏的问题?

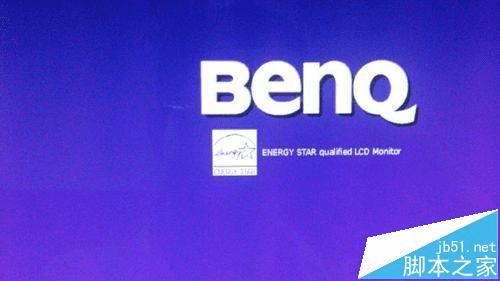

35、久违的明基标志赫然显示出来,心中高兴呀……
