如何处理电脑显示器开机一会就黑屏的问题?(2)

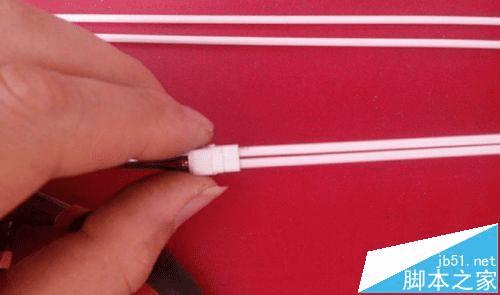

12、灯管线穿进胶皮套,焊接灯管。

如何处理电脑显示器开机一会就黑屏的问题?

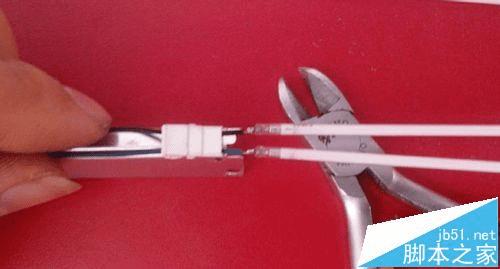

13、焊接完毕,把灯管套进去。

如何处理电脑显示器开机一会就黑屏的问题?

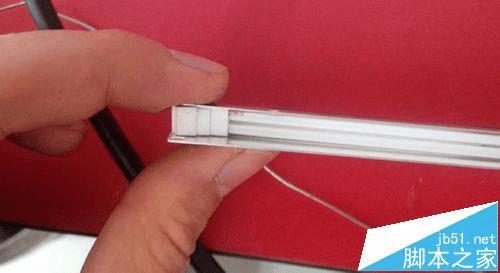

14、焊接好的灯管,轻轻装入灯管架内。

如何处理电脑显示器开机一会就黑屏的问题?

15、另一端也套上胶皮套,灯管焊点要穿透胶皮套漏出来,方便焊接。

如何处理电脑显示器开机一会就黑屏的问题?

16、焊接完毕,胶皮套轻轻挪出来,盖住焊点。

如何处理电脑显示器开机一会就黑屏的问题?

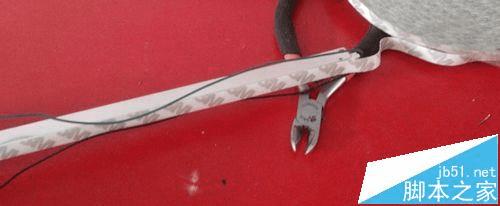

17、灯管架背面贴上双面胶,用来固定灯管导线。原来有双面胶,如果还能用就不用贴了。我用的是3M的双面胶,粘度大。

如何处理电脑显示器开机一会就黑屏的问题?

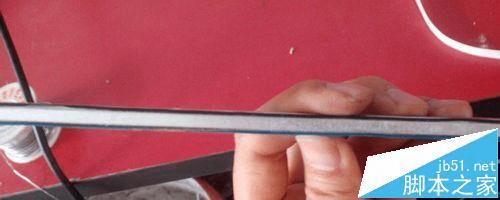

18、通过双面胶把灯管线嵌入灯管架两边的槽内。

如何处理电脑显示器开机一会就黑屏的问题?

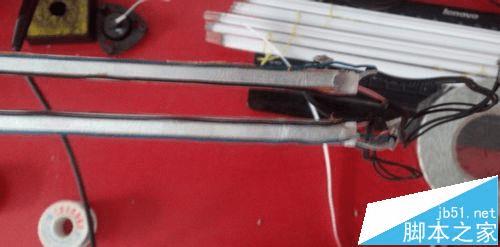

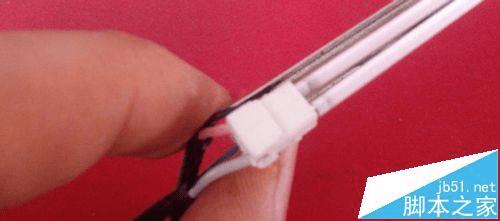

19、焊接完毕的两组灯管。

如何处理电脑显示器开机一会就黑屏的问题?

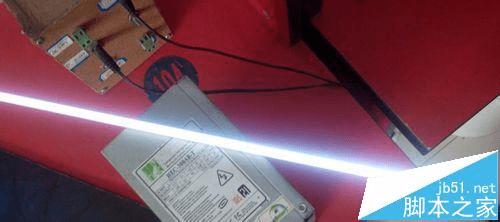

20、安装之前一定要测试一下灯管是否正常。显摆一下:上面的棕色的盒子是一个音箱是,自己做得哦。原理以后有机会上传。

如何处理电脑显示器开机一会就黑屏的问题?

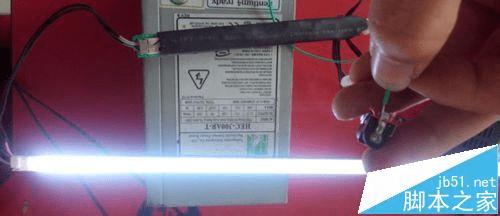

21、使用的灯管测试仪还是之前自己用笔记本高压条改装的。

如何处理电脑显示器开机一会就黑屏的问题?

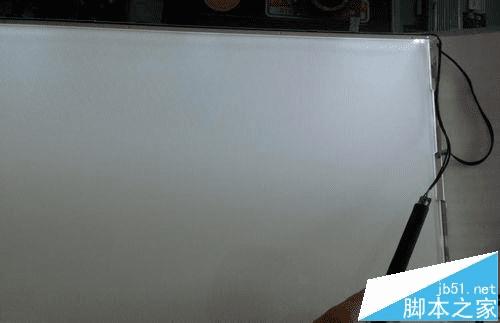

22、测试完毕灯管无故障,安装。一定要小心,被弄断灯管,否则前功尽弃呀……安装好灯管支架还要再次点亮,确认灯管是否正常。

如何处理电脑显示器开机一会就黑屏的问题?

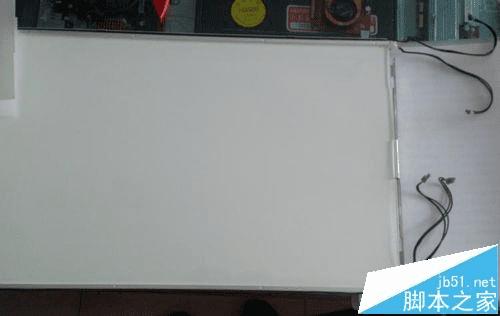

23、装好保护框,显示器基本成型。待全部安装完毕,测试显示器过程中出了点问题。显示器点亮不到10S中,高压板后面冒烟了,伴随着一股烧焦的难闻气味,显示器也黑屏了。赶紧断电,寻找问题。看来显示器灯管烧毁还是有其他原因导致的。拆除高压板,再次测试刚刚换上的灯管,一切正常。幸好灯管没有烧毁,否则真是前功尽弃呀……

如何处理电脑显示器开机一会就黑屏的问题?

24、这是拆下的高压板正面。注意红圈标示的位置,也就是刚刚看到冒烟的位置。电路板上标志的这是一个保险丝。

如何处理电脑显示器开机一会就黑屏的问题?

25、这是拆下的高压板背面,红圈标示的位置是那个冒烟的保险丝的焊点。万用表量一下保险丝的电阻无穷大。应该是保险丝烧掉了。
