在进行simulink学习的时候,最主要的是如何正确的建立一个完整的基本的工作;本经验以一个示波器的显示为例;下面一起随小编去看看具体的操作吧!

方法:

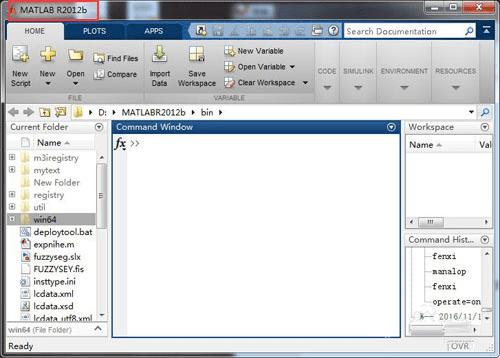

1、打开matlab软件,我们采用的是R2012b版本的,其他版本的matlab只要带有simulink就可以;

通过matlab房建立simulink模型的步骤

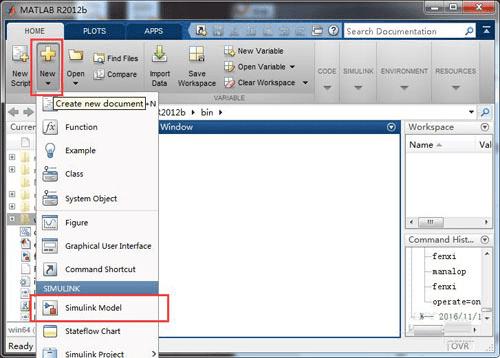

2、点击“New”,会出现一个下拉菜单,然后在下拉菜单中选中“Simulink Model”;

对于其他版本的matlab,也可以采用“文件”-“新建”-“simulink”;

通过matlab房建立simulink模型的步骤

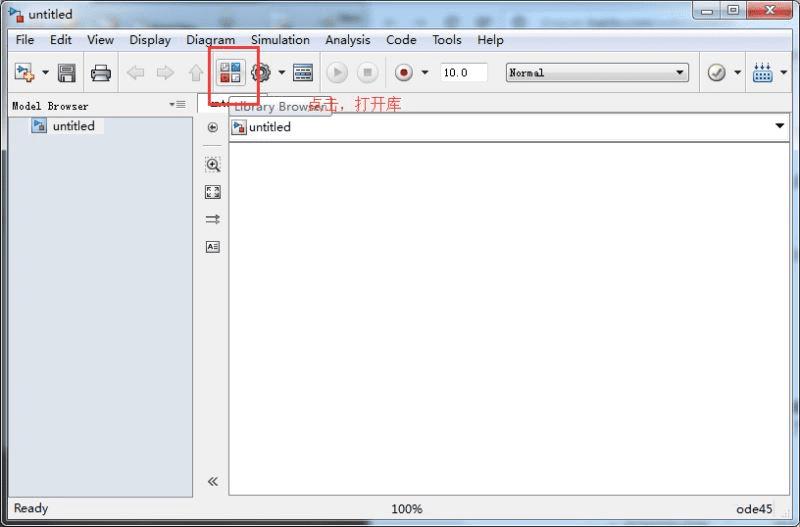

3、等一会,我们就会看到一个编辑的界面,接着我们点击打开“simulink lib”按钮;其他版本的可能不一样了,但其基本方法是一样的;

通过matlab房建立simulink模型的步骤

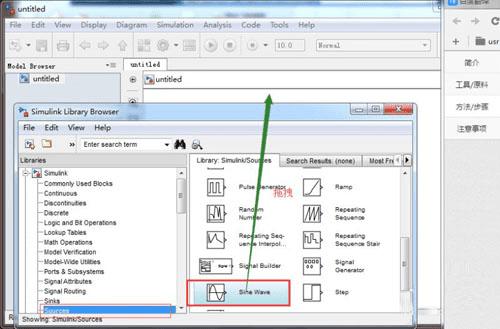

4、在库的“Sources”一栏中,找到“Sine Wave”,这里是添加一个正玄波发生器;

然后,鼠标左键按住该方块不动,接着将它拖拽到编辑的版面上;

通过matlab房建立simulink模型的步骤

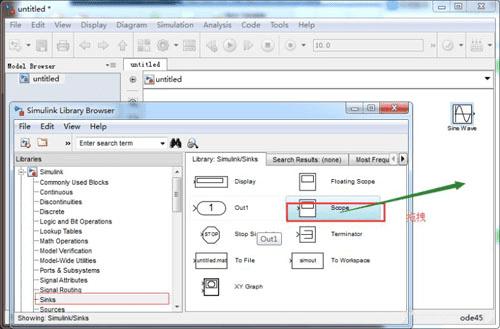

5、找到“Sinks”,接着找到“Scope”,同样的将其拖拽到编辑框中;

通过matlab房建立simulink模型的步骤

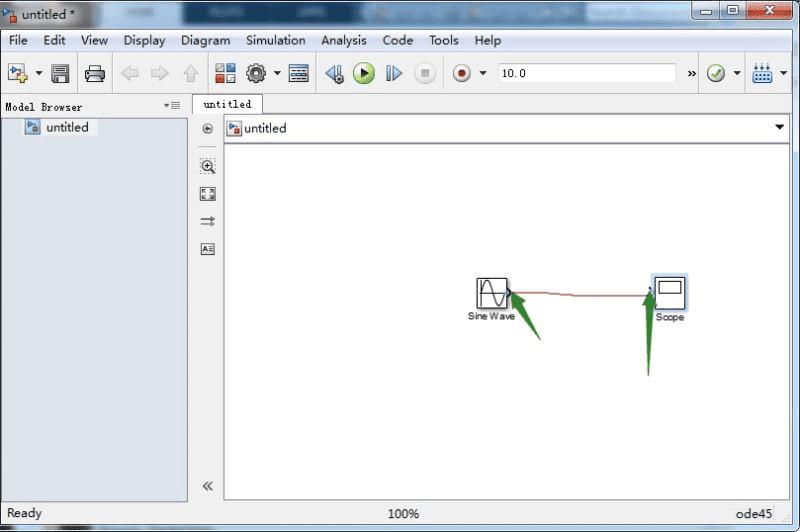

6、将两个模块连接到一起,具体方法是,想到与划线一样,用鼠标左键连接在一起;

通过matlab房建立simulink模型的步骤

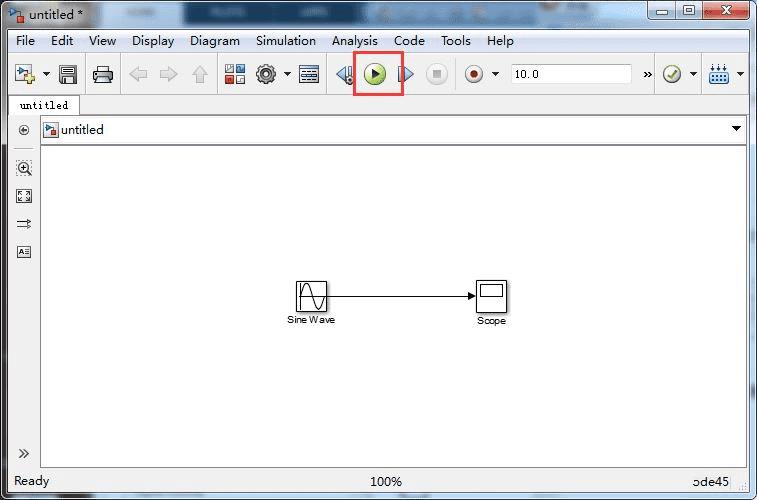

7、点击运行按钮,按钮如图中所示;

通过matlab房建立simulink模型的步骤

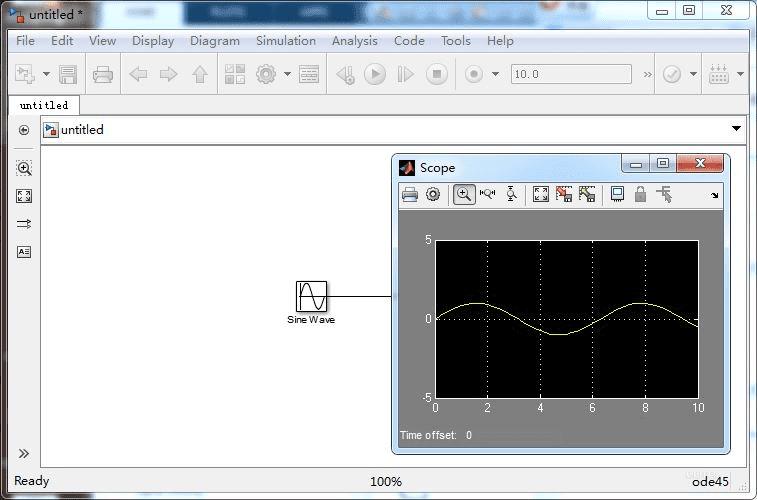

8、查看结果,双击“Scope”后我们会看到我们的仿真结果;

然后,就证明我们的“Simulink”模型建立是正确的。
