solidworks简单易学，适合画各种零件图和装配体，下面小编将为大家介绍利用该软件进行模型显示及外观操作的方法，感兴趣的朋友一起去看看吧！

方法：

1、添加外观

在模型中添加新外观时，将会出现外观目标调色板，使您可以在面、特征、实体、零件或零部件级添加外观。 现在您可以固定显示调色板，以便更快速地添加或粘贴外观。

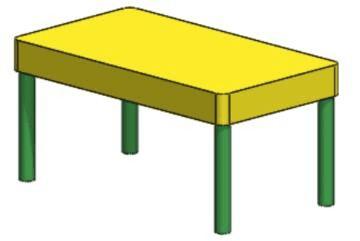

2、如果您固定显示外观目标调色板，工作流程会稍有变化。 固定外观目标调色板后，必须先单击您要加外观的层级，然后才能添加或粘贴外观。单击外观过滤 ，将某个外观的所有实例更改为另一个。 例如在以下图像中，绿色高光泽塑料外观应用于每个支柱：

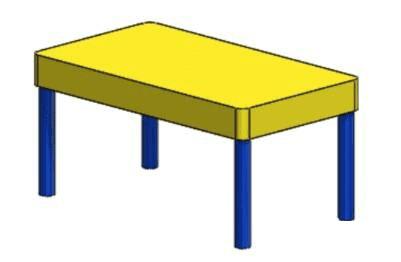

3、要将绿色高光泽塑料的所有实例更改为蓝色高光泽塑料，请将蓝色高光泽塑料从任务窗格的“外观、布景和贴图”选项卡拖到图形区域内绿色高光泽塑料的任何实例上。 出现外观目标调色板时，单击外观过滤 。

4、复制和粘贴外观您可以从一个实体中复制外观，然后粘贴至另一个实体。 粘贴的外观仍将保持在编辑外观PropertyManager 中完成的所有自定义设置。要复制并粘贴外观：

1）.进行以下操作之一：• 在 DisplayManager 中或模型上选择外观，然后按 Ctrl + Shift + C 键或单击 PhotoView360 > 复制外观。• 选择模型上的外观，然后在关联菜单中选择复制外观 。• 在 DisplayManager 中右键单击外观，然后在关联菜单中选择复制外观 。

2）.单击要为其添加外观的面、特征、实体或零件，然后执行以下一项操作：• 单击 PhotoView 360 > 粘贴外观。• 在关联菜单中单击粘贴外观 。• 按 Ctrl + Shift + V 键。外观目标调色板将会出现。

3）.在外观目标调色板上单击面 、特征 、实体 、零件 或外观过滤 ，以便将外观粘贴至所需的层次。 悬停在调色板按钮上方时，图形区域中将出现一个预览。您可通过固定外观目标调色板来轻松复制和粘贴多个外观。 如果您已固定显示外观目标，请先选择您要在其中添加外观的层次，然后再粘贴外观。

5、圆化外观中的锐边您可以设置外观，以便在使用 PhotoView 360 渲染模型时圆化模型的锐边。

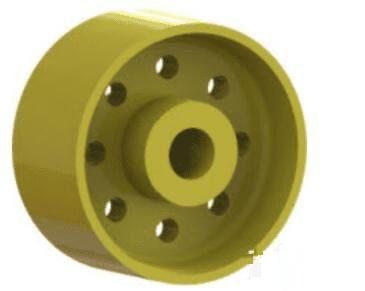

圆化外观中的锐边不影响模型几何体。 要使用圆形锐边选项，请右键单击显示管理器中的外观，然后单击编辑外观。 在 PropertyManager 中的照明度选项卡上，选择圆形锐边，并为半径设置数值。以下图像显示已应用黄色高光泽塑料外观的车轮。

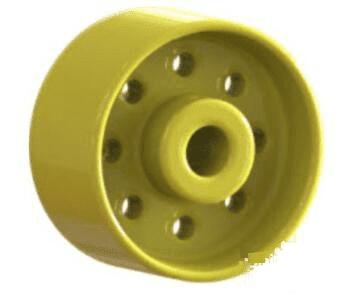

6、以下图像显示相同的车轮和外观，其中圆形锐边选项已启用且半径已设置为 3mm。
