网易第一款USB插线插线的详细分析及评测(2)

与插头接触最关键的部分,网易排插使用了一体铜条结构,厚度为0.5mm。相比起导线人手焊接连接各个模块一体铜条拥有更好的安全性,而且大电流下发热也可以通过铜条均匀散热,避免热积聚发生融化危险。

网易第一款USB插线插线的详细分析及评测

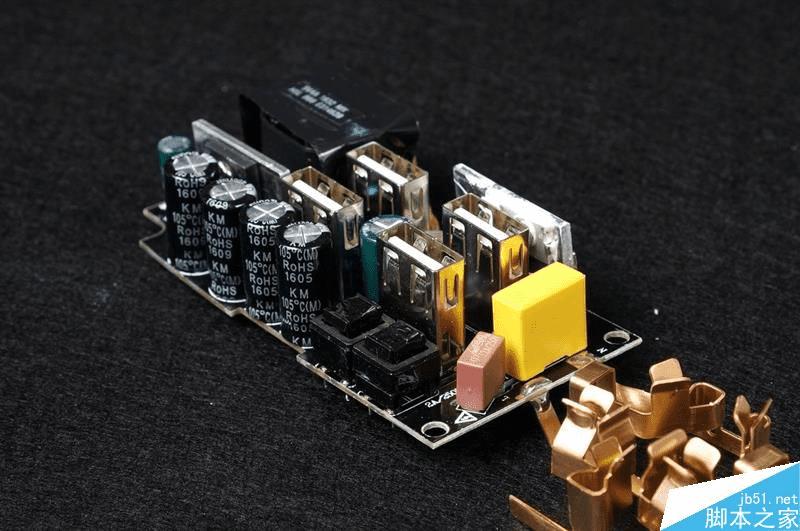

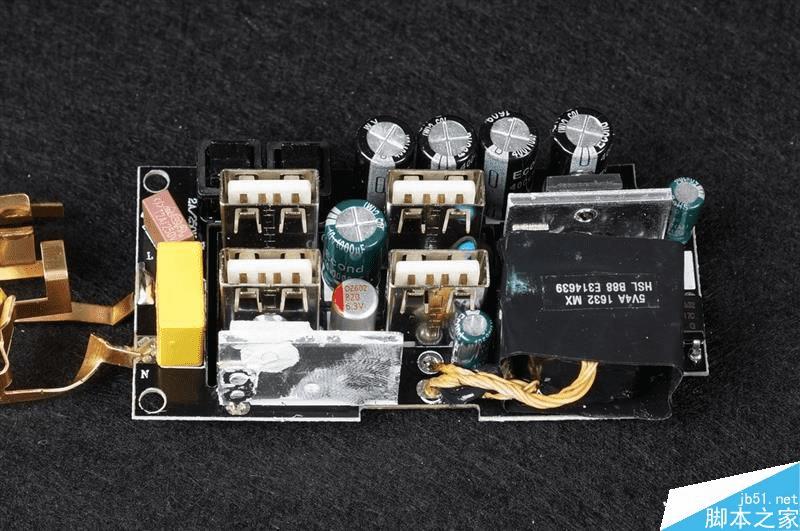

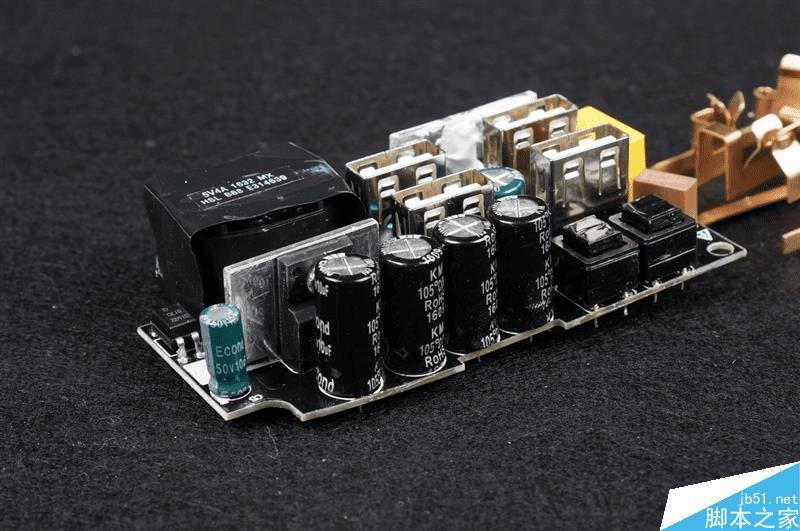

USB模块部分,输入电容是400V 10uF x4。

网易第一款USB插线插线的详细分析及评测

2个共模电感、X电容、保险。

网易第一款USB插线插线的详细分析及评测

USB输出滤波电容为一个10V电解电容以及一个6.3V 820uF固态电容。

网易第一款USB插线插线的详细分析及评测

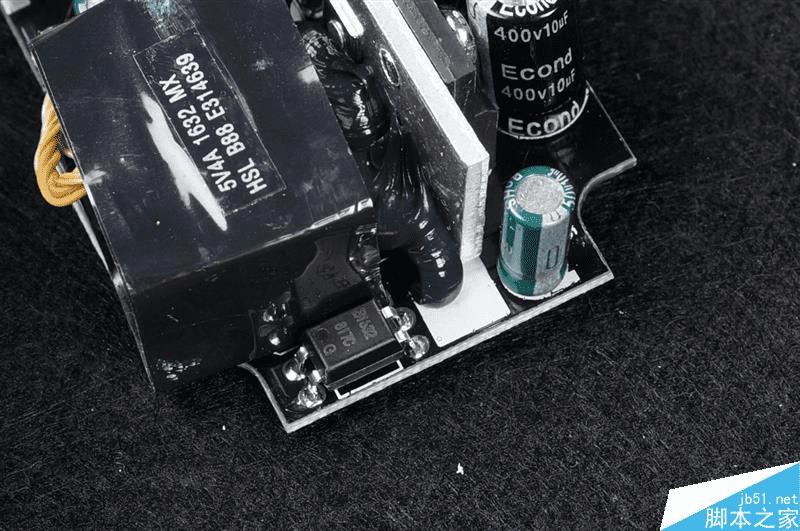

光耦。

网易第一款USB插线插线的详细分析及评测

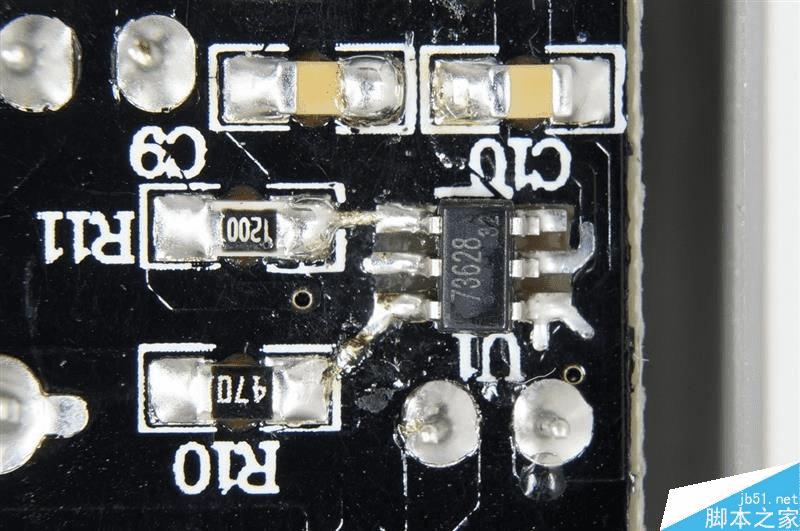

这颗芯片功能不详。

网易第一款USB插线插线的详细分析及评测

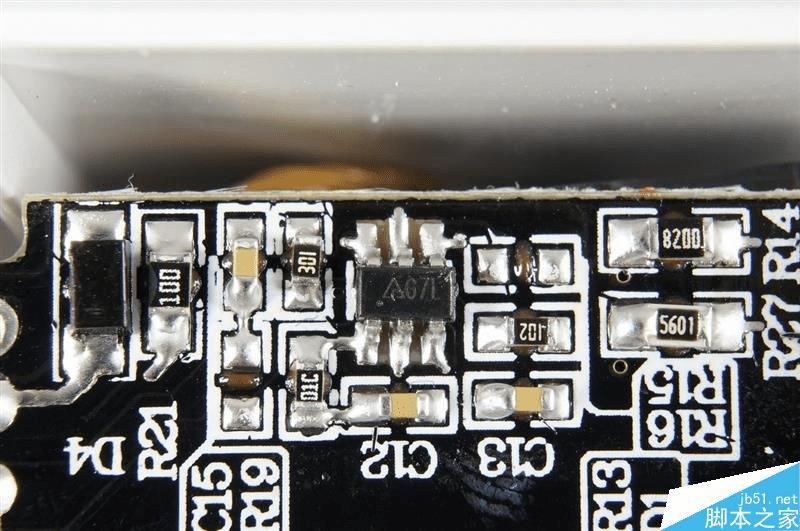

来自BCD的初级控制芯片。

网易第一款USB插线插线的详细分析及评测

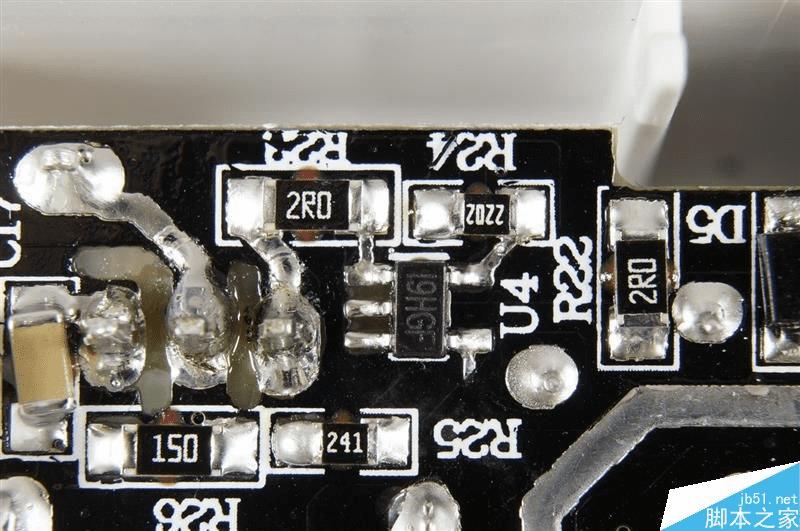

次级PWM芯片是来自美国 MPS 公司的 MP6901DJ,同步整流方案。

网易第一款USB插线插线的详细分析及评测

4个USB口都带识别功能,由2个识别芯片提供。拆解到此结束。

三、性能测试

接下来对四个USB孔进行性能测试,四个USB输出孔标记如下:

网易第一款USB插线插线的详细分析及评测

输出能力测试:

网易第一款USB插线插线的详细分析及评测

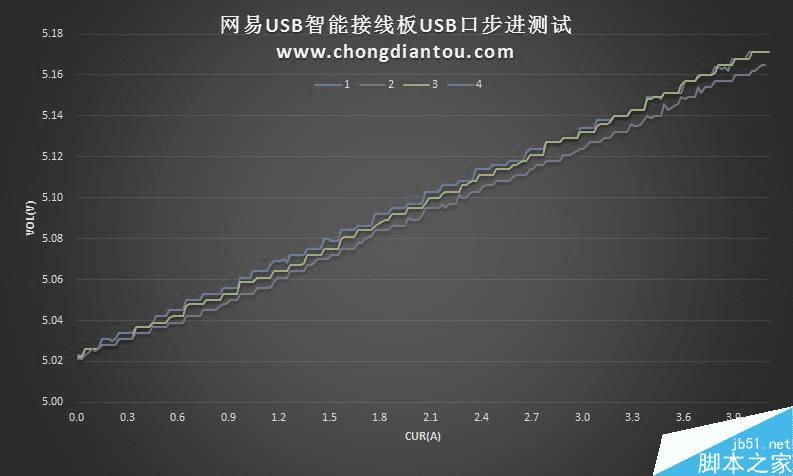

从步进曲线图可以看到,4个USB输出口均带有线损补偿。其中1口与2口的输出性能完全一致,表现为步进曲线重合。3号与4号口输出性能其次,但是四个USB口的差别微乎其微。4个USB口的输出性能都超过EBD-USB的负载的量程4A,所以这里只统计到了4A的电流。

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

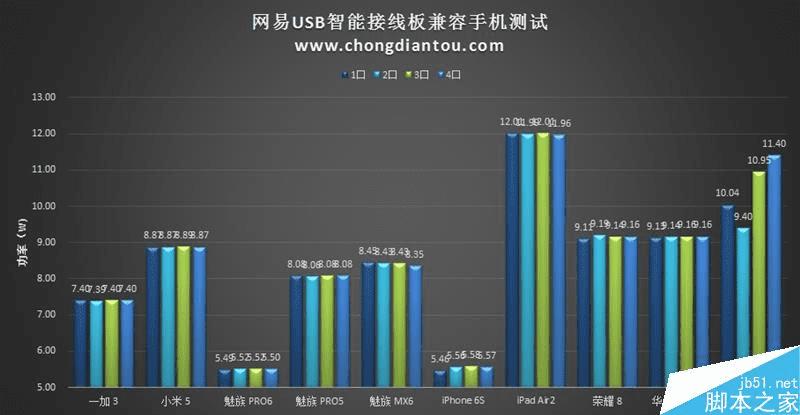

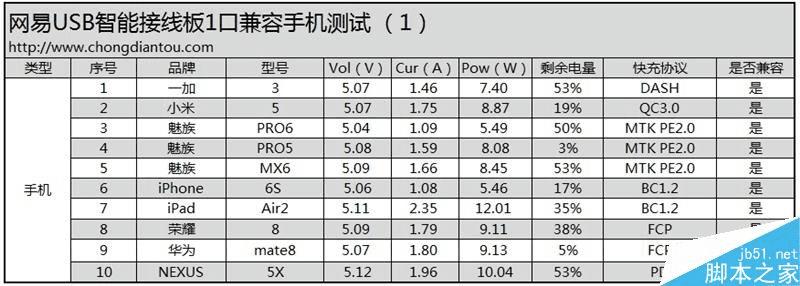

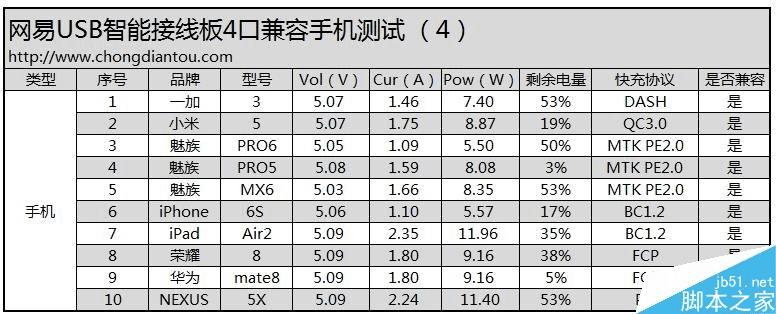

在对十款主流手机、平板的测试中,网易USB智能云接线板的4个USB接口均能够兼容这些设备,差异性不大,且都能智能识别苹果设备,在为iPad Air2和iPhone6S充电时,充电功率媲美原装。

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

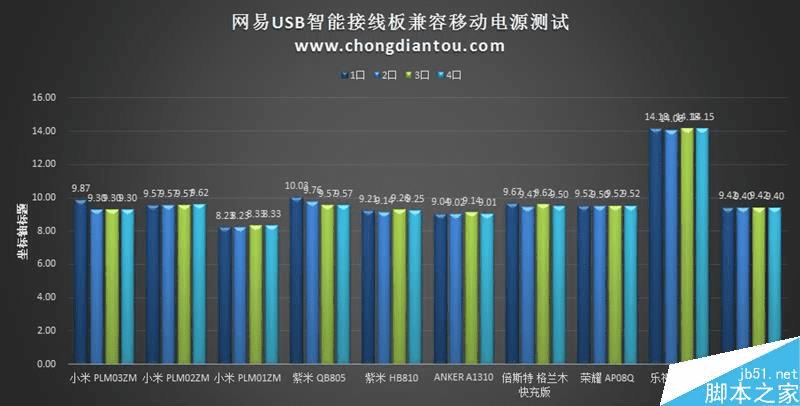

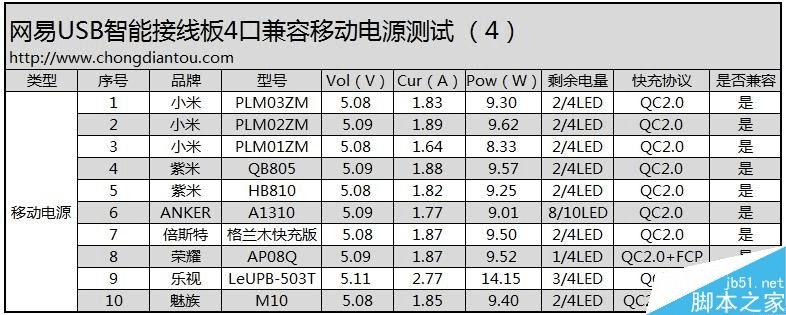

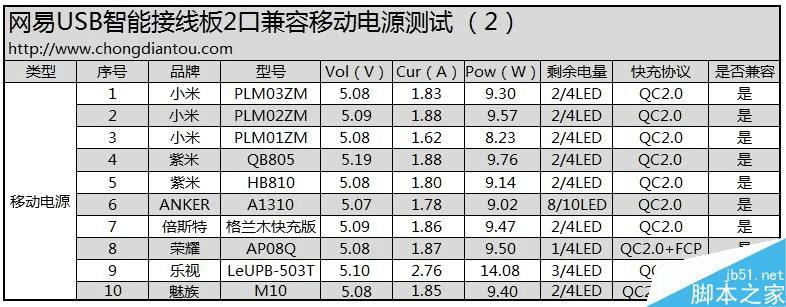

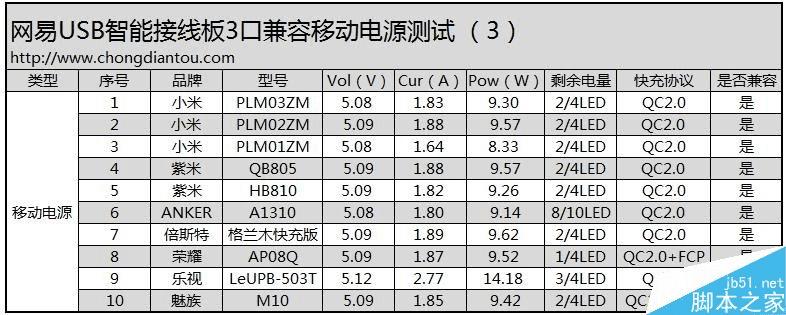

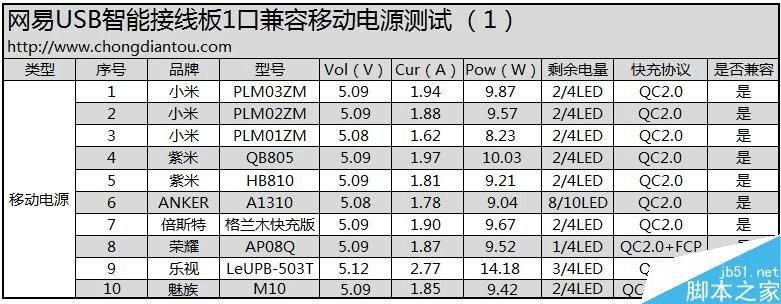

同样对于几款主流的移动电源,4个USB接口均在9W以上,接近5V2A输出。在对乐视LeUPB-503T 10000mAh快充移动电源的测试中,电流可以达到2.7A,大大超过标称的5V2.4A,非常不错。

评测总结:

网易这款USB智能插线板颜值与性能兼顾,尤其是儿童安全门、过载保护开关等安全细节配置一应俱全,同时还有防雷防浪涌的功能,4个USB输出单口输出能力均超过20W,且还支持苹果设备全速充电。

通过拆解可以看到,网易排插接插件采用了一体铜条结构,使用美国MPS同步整流技术,4USB口都支持自动识别功能,做工与用料都达到业界领先水准,售价仅为58元,性价比非常高。
