“万物互联”时代,硬件和软件向来不分家。从第一款网易云音乐蓝牙播放器车充开始,网易已经在物联网上进行了一番探索。

如今网易又推出了一款USB智能接线板,同其他业界大佬一样,开始着手布局智能硬件领域,一起来看看这款插线板有着怎样的颜值与性能。

一、产品开箱

网易第一款USB插线插线的详细分析及评测

网易USB智能接线板采用白色纸盒包装,简洁明朗的包装风格,只在正面印有“网易”二字以及域名。

网易第一款USB插线插线的详细分析及评测

产品的相关信息全部印到了包装盒背面。产品型号:XCD-01-3A4U产品尺寸:270x50x30mm产品接口:3个国标插孔,4个USB接口额定参数:250V/10A Max浪涌能力:1700J尖峰电流:15000AUSB单口输出:5V2.4A,带有智能识别功能USB口总输出:5V4A监制:杭州愿偿科技有限公司制造商:深圳市元创时代科技有限公司具备防浪涌、防尖峰电流的能力。

网易第一款USB插线插线的详细分析及评测

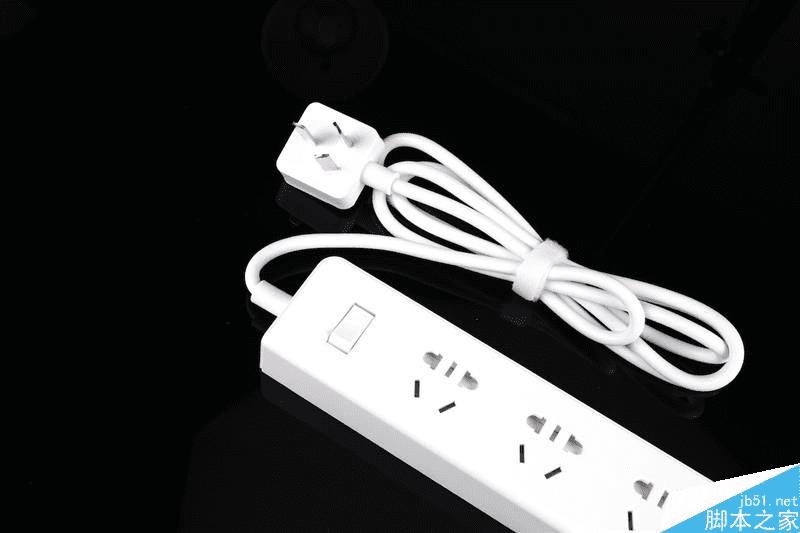

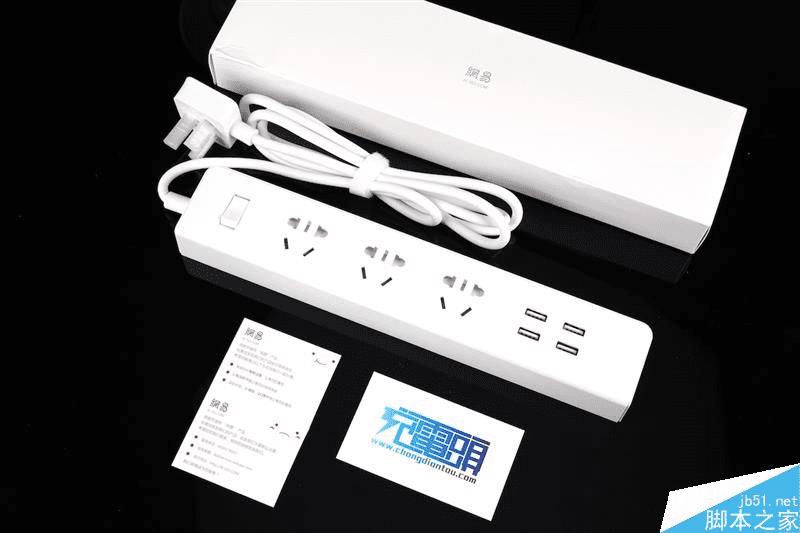

取出插线板,内部附有一份说明书。

网易第一款USB插线插线的详细分析及评测

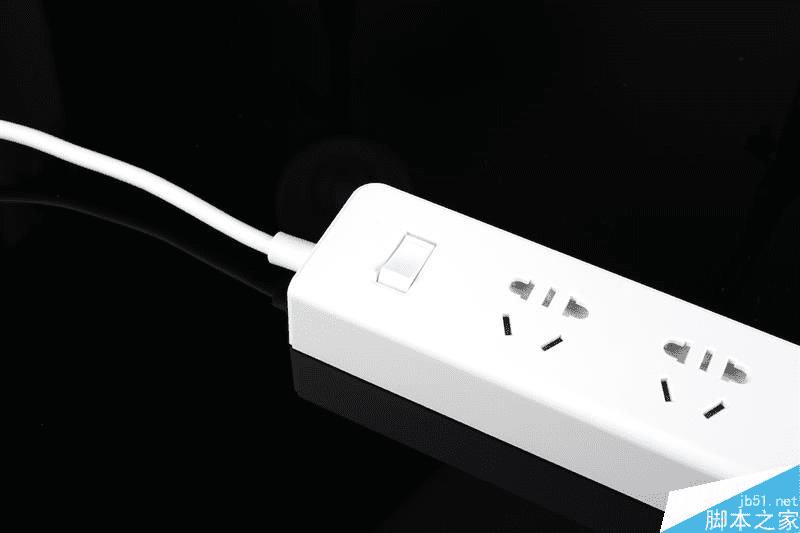

机械开关以及国标插孔,外壳采用ABS PC阻燃材料,防火耐高温。

网易第一款USB插线插线的详细分析及评测

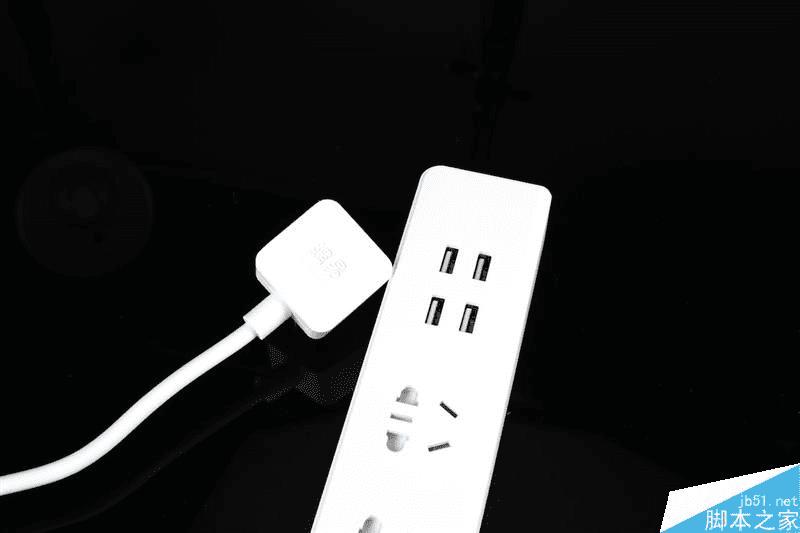

插头以及USB输出口特写,插头上有繁体“网易”二字。

网易第一款USB插线插线的详细分析及评测

四周有圆弧倒角。

网易第一款USB插线插线的详细分析及评测

从这个角度可以看到儿童安全防护门。

网易第一款USB插线插线的详细分析及评测

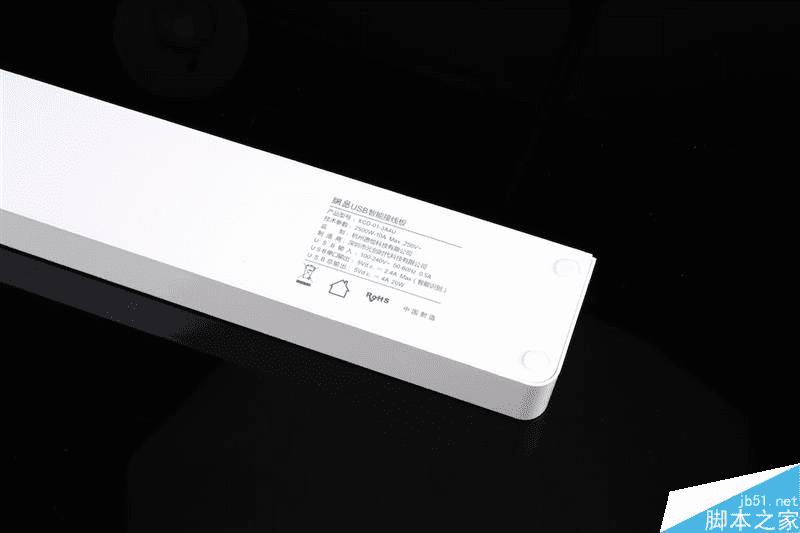

底部同样是产品参数以及相关认证,这里不再赘述。底部四角分别有四个防滑胶兼螺丝孔位。

二、做工拆解

网易第一款USB插线插线的详细分析及评测

网易第一款USB插线插线的详细分析及评测

撬开防滑垫可以看到螺丝,螺丝种类为三角形防拆螺丝。

网易第一款USB插线插线的详细分析及评测

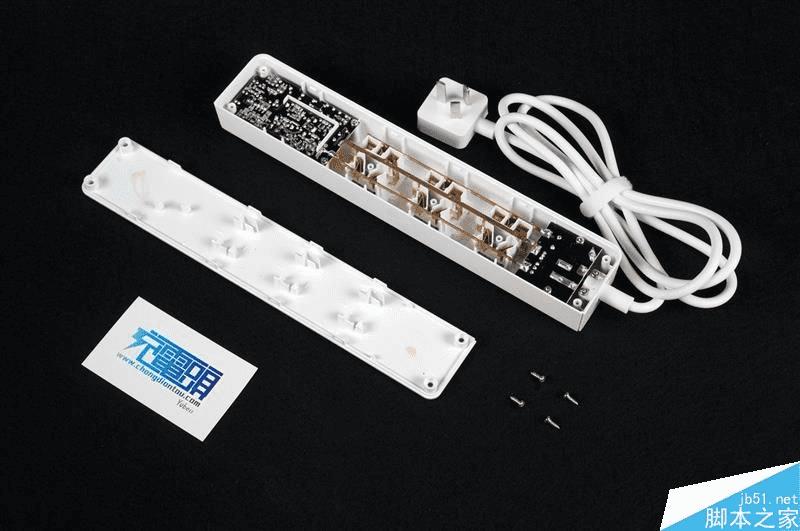

卸除4颗螺丝后,底盖通过8个卡子与壳体固定,可以无损拆开。

网易第一款USB插线插线的详细分析及评测

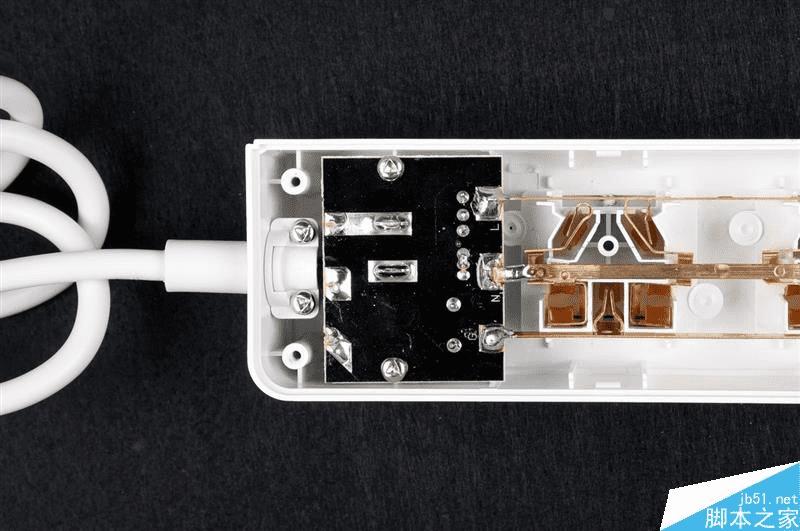

开关部分。

网易第一款USB插线插线的详细分析及评测

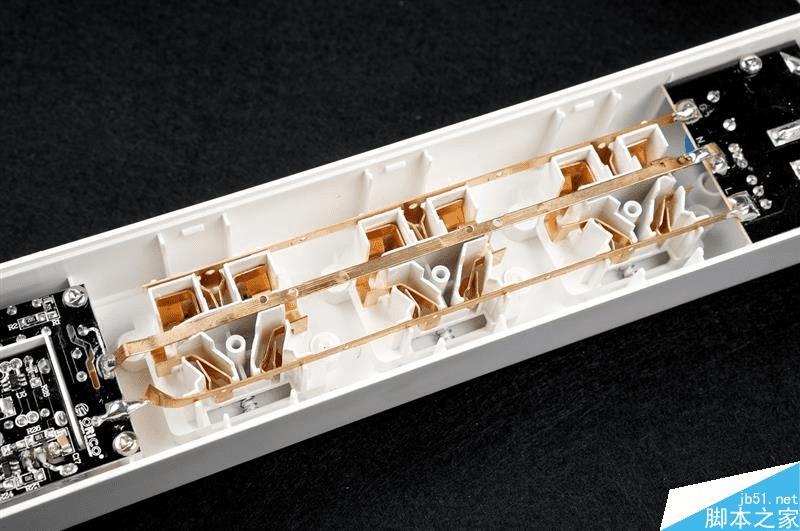

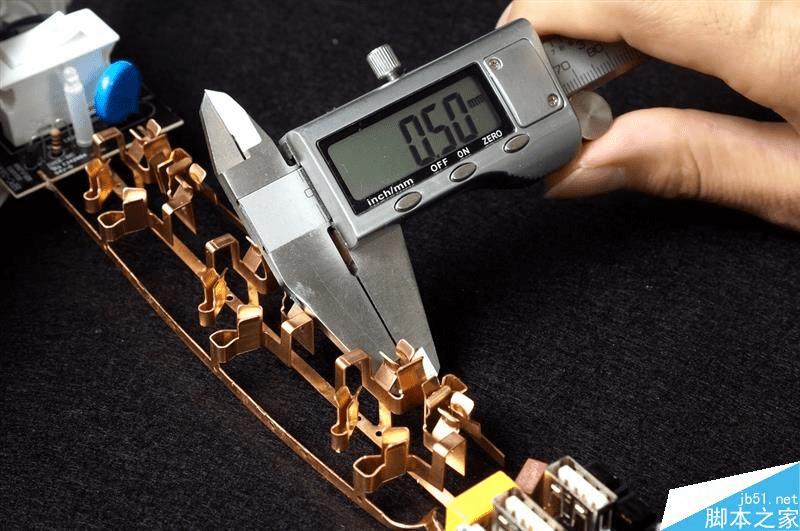

铜条部分。

网易第一款USB插线插线的详细分析及评测

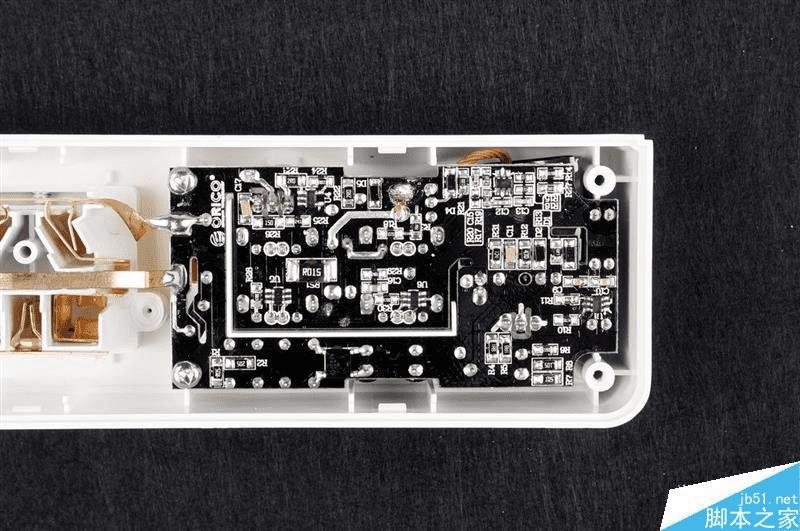

USB模块部分,PCB上印刷信息透露了排插生产制造商为Orico。

网易第一款USB插线插线的详细分析及评测

插孔方面,带有儿童保护门。

网易第一款USB插线插线的详细分析及评测

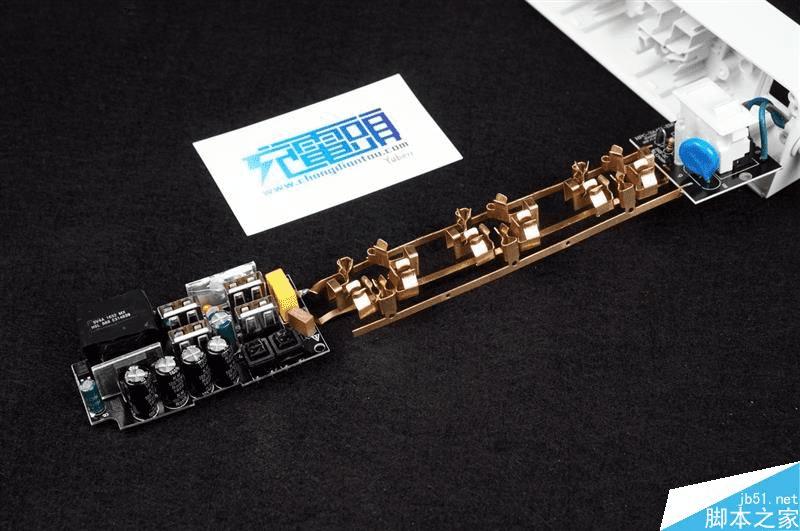

继续卸除4颗防拆螺丝,把部件反过来。

网易第一款USB插线插线的详细分析及评测

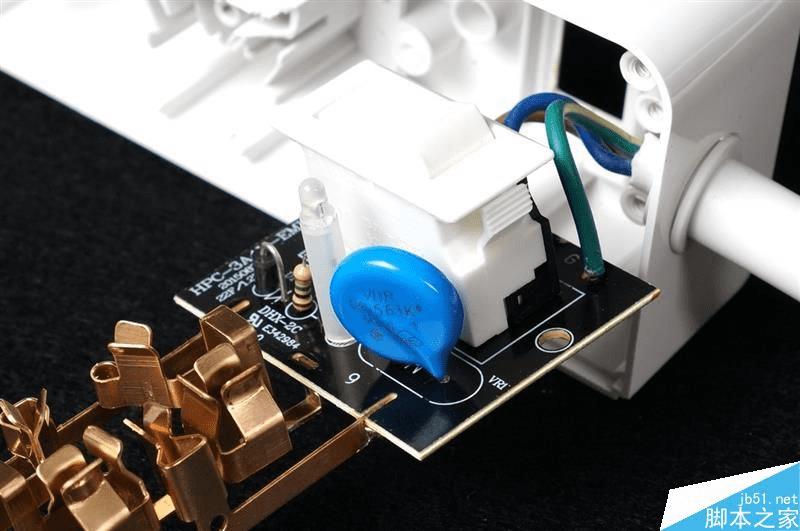

过载和防浪涌模块电路板正面,可以看到一个开关,开关上有 OFF 和 RESET 字样,但是不拆开始看不到的;左侧有 LED 指示灯,这个 LED 指示灯亮度不低,光线可以透过塑料外壳,也就是开关处于打开的状态时,可以从外面看到一个亮度适中的指示灯。蓝色的是VDR的防雷压敏电阻 14D561K 。
