使用UG10.0绘制螺旋线形状的模型的步骤(2)

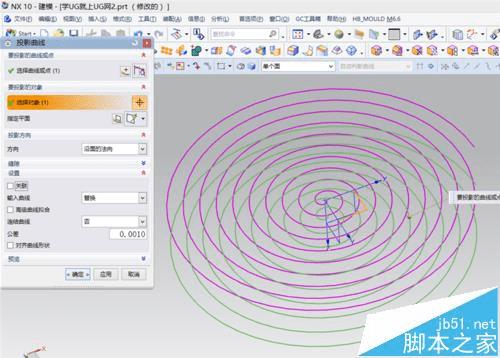

2、上一步绘制的螺旋线不是平的，需要增加使用[投影曲线命令]，在进入到[投影曲线]命令后，选中螺旋线，然后选择要投影的平面，特别要注意[投影方向]，本步骤的绘图参数都在下图中；

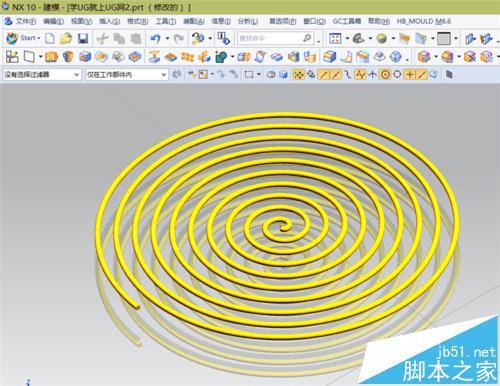

3、使用管道、渲染工具，最终我们得到的蚊香型螺旋线如下；

四、缠绕型螺旋线设计技巧

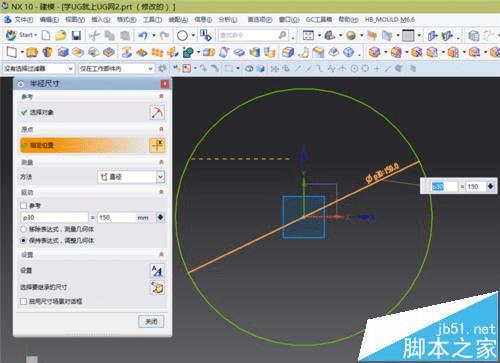

1、缠绕型螺旋线不能直接设计出来，需要在没有画螺旋线之前，先绘制出一个曲线的形状，依便做缠绕；（如我下图选进入到草图中，绘制一个圆）

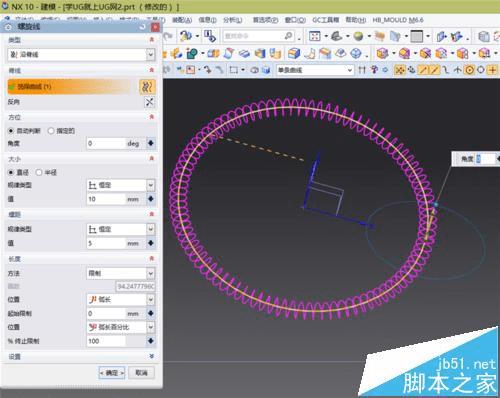

2、进入到螺旋线命令下，其类型要使用沿脊线（沿一条轨迹线之意，也就是步骤1绘制的圆），注意我下图中，红色箭头标示的部分为重要的参数；

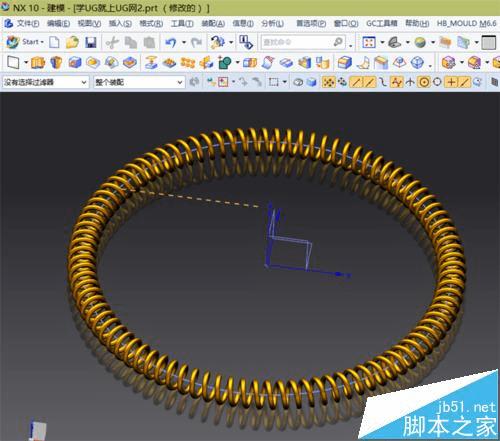

3、配合使用管道、渲染，我们设计出了一个金灿灿的三维零件图形。

五、天津麻花型螺旋线设计技巧

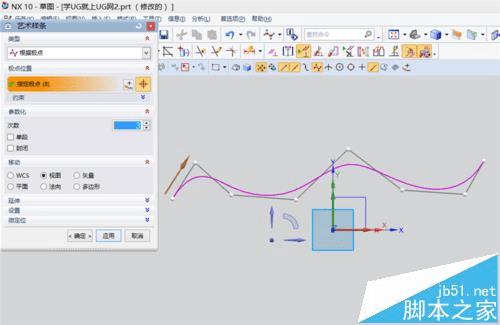

1、天津麻花相信大家都见过，甚至吃过，用螺旋线可以设计出天津麻花型的三维零件；先进入到草图下，使用样条曲线绘制出一条线；（注意：这条线决定你所绘制的螺旋线的形状）

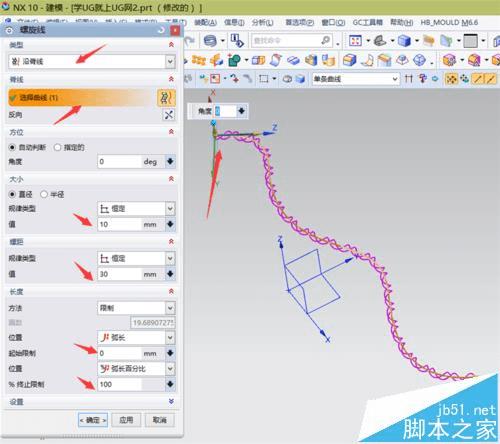

2、本螺旋线的类型也要使用沿脊线，选中了上一步绘制的样条线后，按图中的参数来设置；

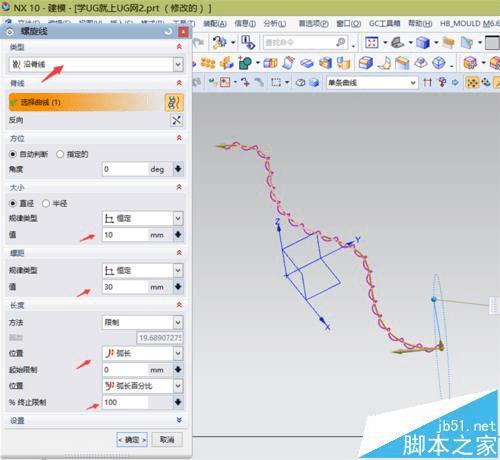

3、平常我们看到的天津麻花都是交叉缠绕的，所以我们在绘制螺旋线时，也需要设计两根；（注意，此两根螺旋线在选择脊线时，要分别以样条线的一端为方向，切记！切记！）

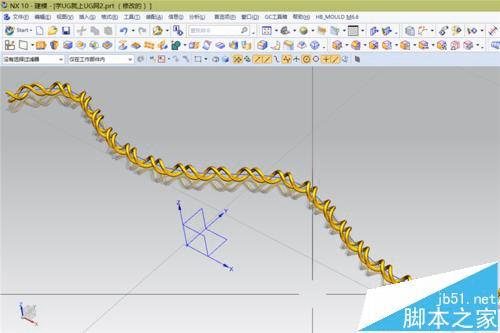

4、天津麻花型螺旋线到此设计完成，渲染后还不错吧！在这六个零件的螺旋线设计中，你需要通过练习才能掌握，设计是一门技术，需要我们不断地去钻研才能掌握其精髓！
