Xbox One S主机内部构造的详细分析(2)

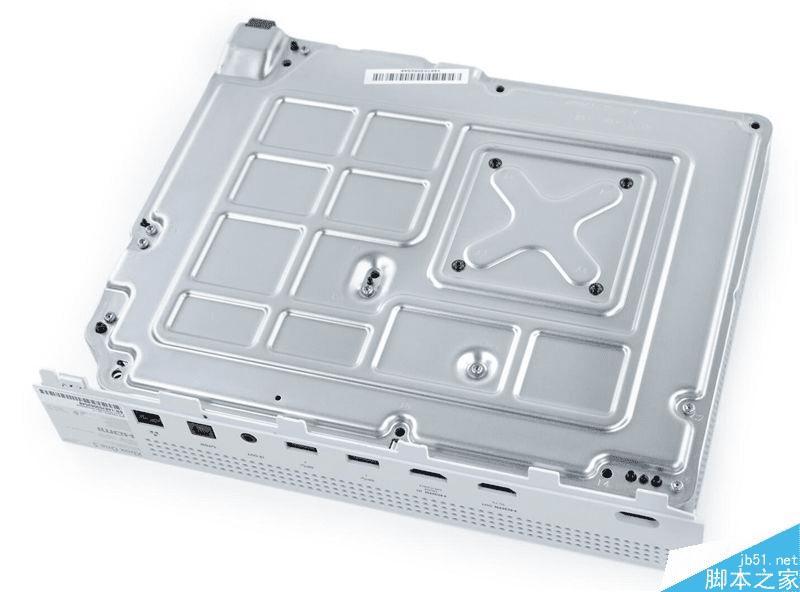

这是机身底部的金属壳，微软的用料还是十分厚道的。

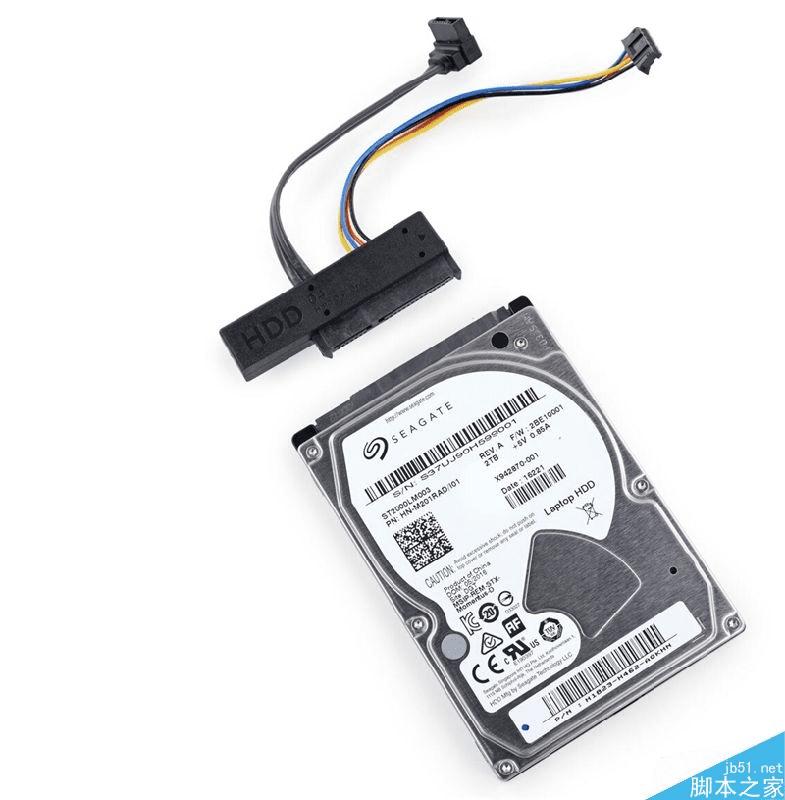

Xbox One S的硬盘位于机身内部，采用连接线+接口泊位的方式进行连接，玩家私自更换硬盘将导致失去保修。

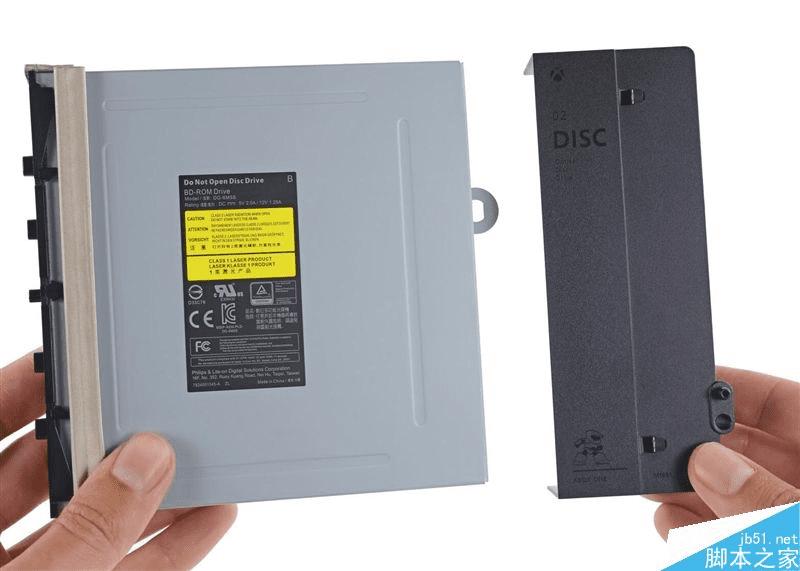

Xbox One S的蓝光光驱

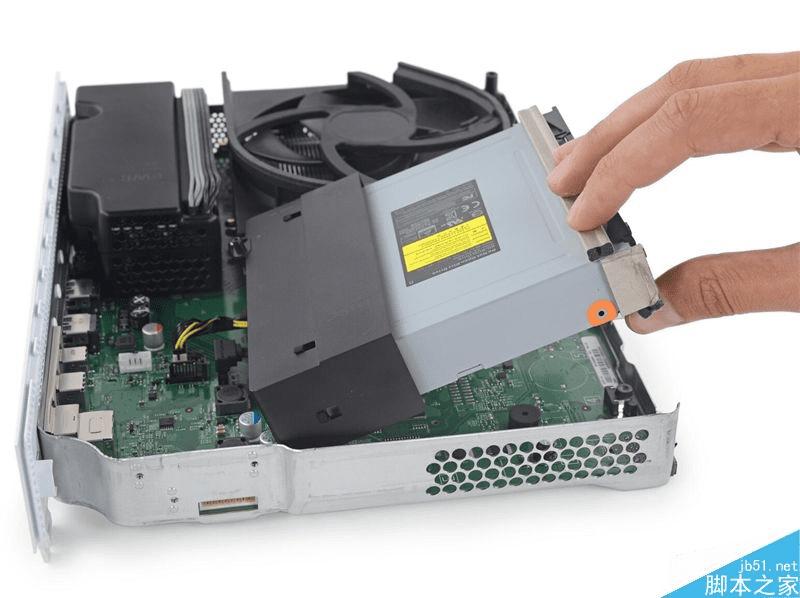

Duang~轻轻一拉就能将光驱从泊位中的取出来。

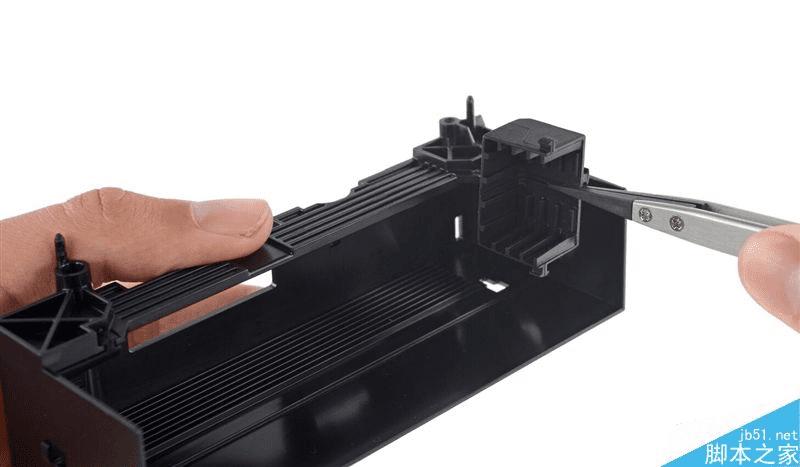

固定泊位中有减震设计，能够有效保护光驱，延长寿命。

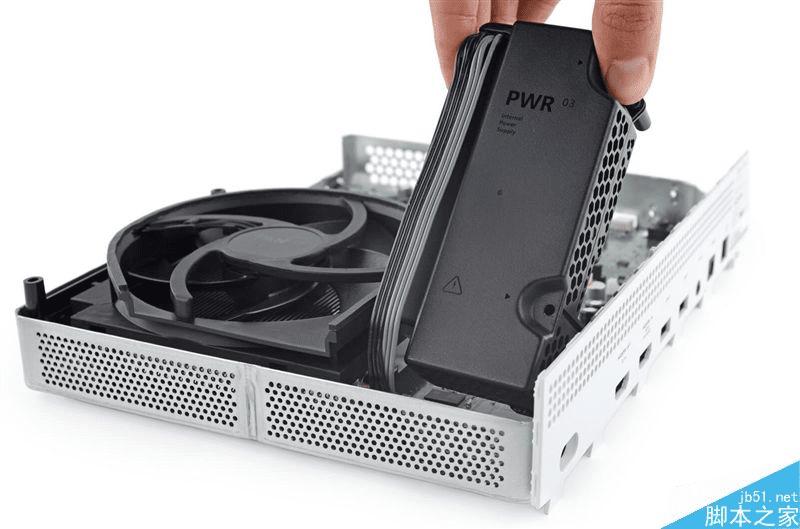

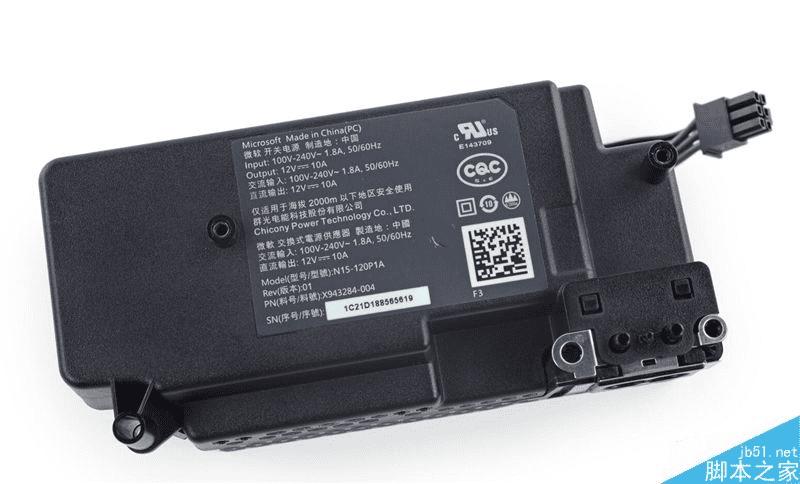

Xbox One S的电源，首次采用的内置设计，让机身摆放更加美观。

电源输出规格为12V、10A，产地为中国。

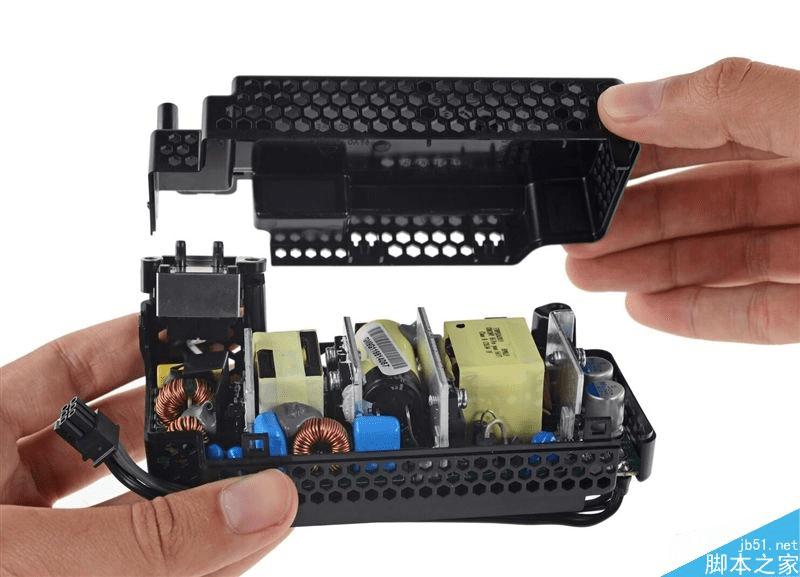

电源内部元器件密布，做工很规矩。

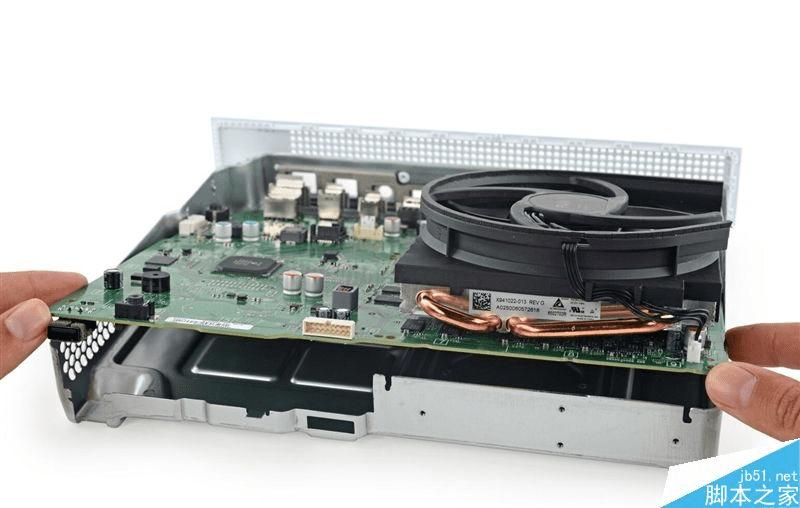

最后要将主板拆下来，直接掀起来就能取出。

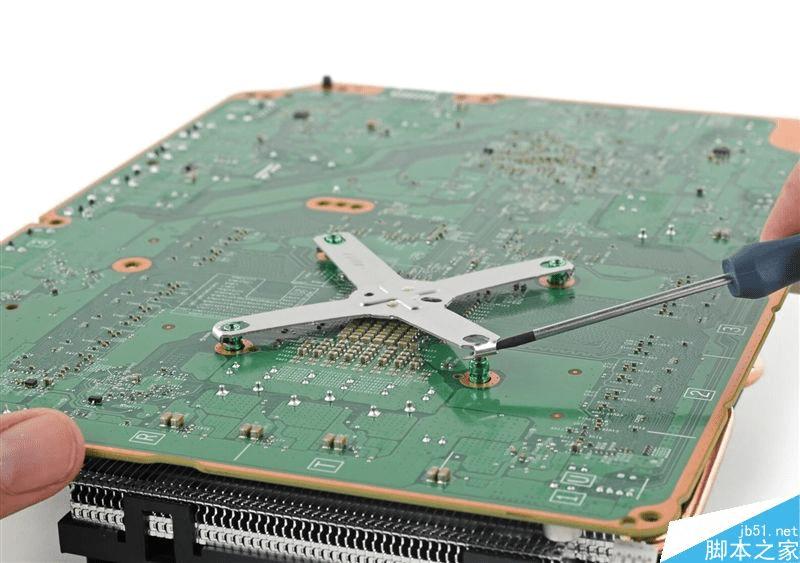

散热器通过卡口进行固定，轻轻撬动就可以松开。

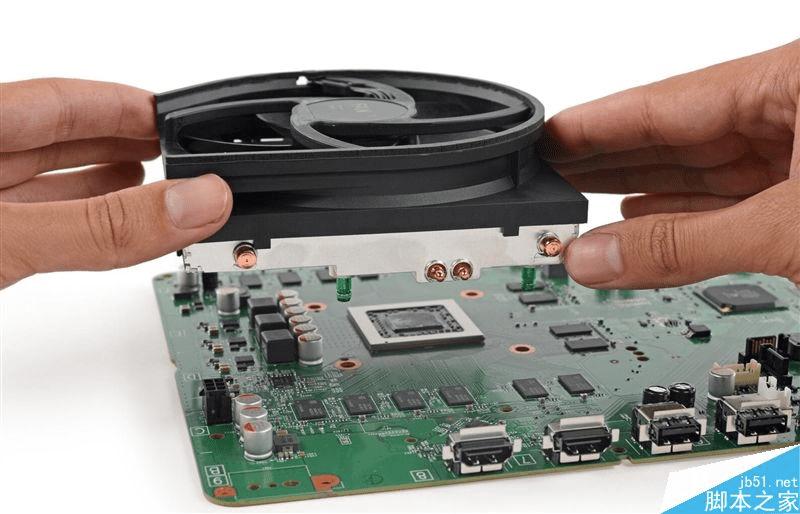

抬起散热器，看见APU处理器真容。

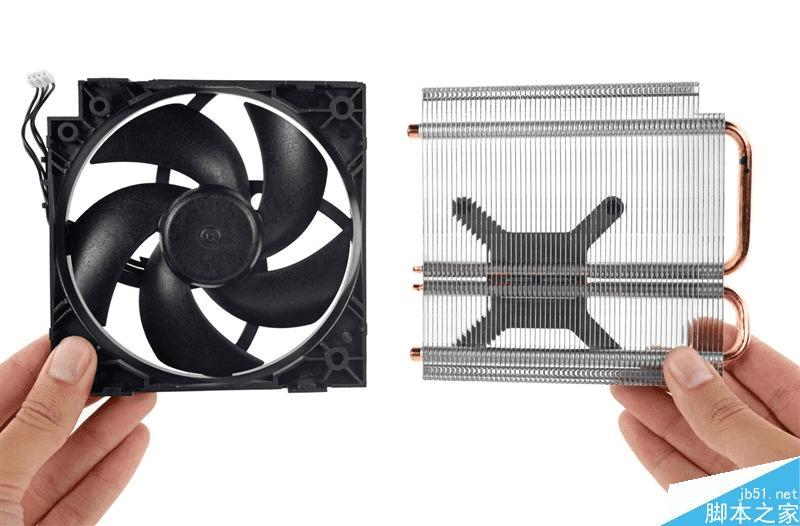

散热器采用的双热管+纯铝鳍片散热，虽然不及高端PC上的那么霸气，但也足够使用。

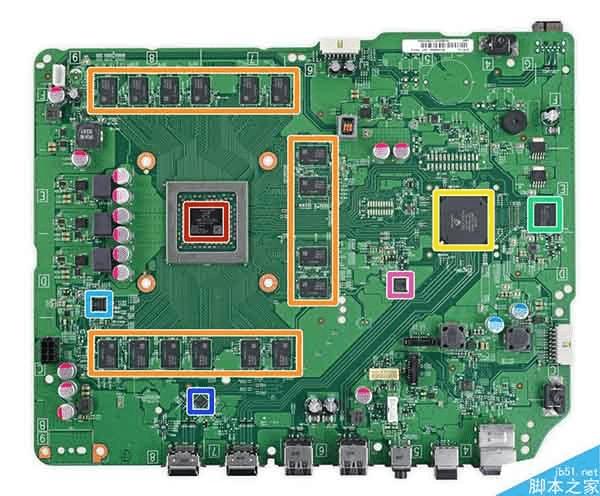

红框中的就是Xbox One S的心脏，内部整合了1.75GHz AMD Jaguar 8核CPU和914MHz AMD Radeon GPU，支持4K超高清。除此之外，土黄色框中的是16颗512MB三星DDR3 SDRAM，总容量8GB。而绿色框中则是一颗8GB东芝eMMC NAND Flash芯片。

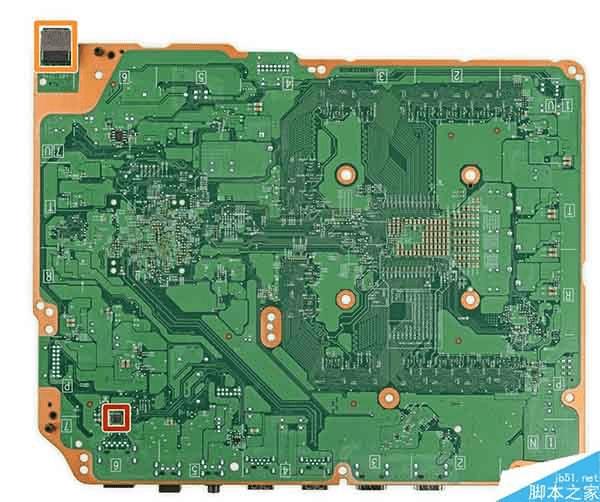

主板背面非常的干净，基本没有芯片。

Xbox One S的最终拆解得分为8/10，比较易于拆机。

以上就是Xbox One S详细拆解流程介绍，个人觉得进步很大，不知道大家有何不同的想法？
