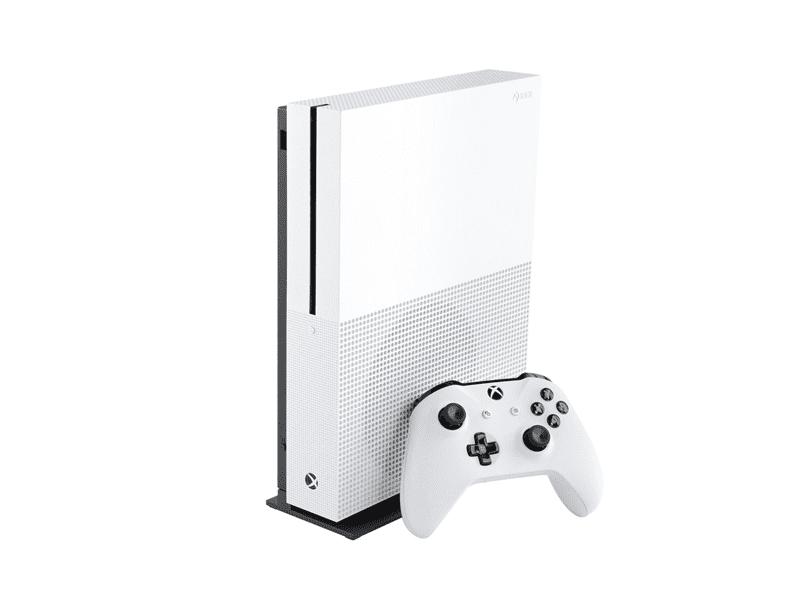

微软在今年的E3游戏展上正式公布了Xbox One S主机,并声称新机借助全新的内部设计,不仅将以往的大砖头电源塞进了机壳内,而且还让整机的体积缩减了40%,重量也变轻了。那么Xbox One S主机内部构造如何?下面小编为大家带来了Xbox One S详细拆解流程,来看看吧!

经过一番开膛破肚,iFixit为Xbox One S给出了8分的可维修指数,意为非常容易拆机。

不过,硬盘设计依旧是Xbox One S令人头疼的地方,虽然原机就已经携带容量2TB的2.5英寸硬盘,但由于位于机身内部,因此想要更换更大容量硬盘或者是固态硬盘的玩家将面临拆机失去保修的后果。

在这一点上,索尼PS4显然更加人性化,独立的硬盘位非常方便更换新硬盘,而且官方承诺不会影响保修。

Xbox One S主机内部构造的详细分析

Xbox One S主机内部构造的详细分析

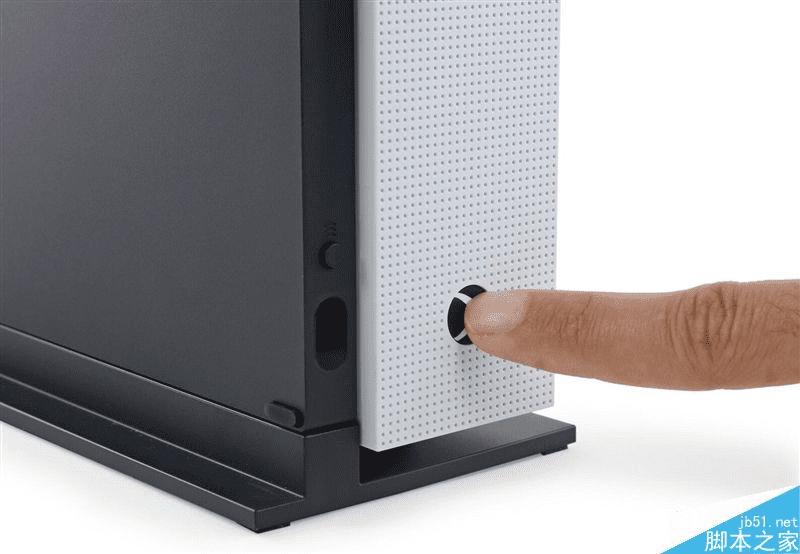

Xbox Logo样式的电源键

Xbox One S主机内部构造的详细分析

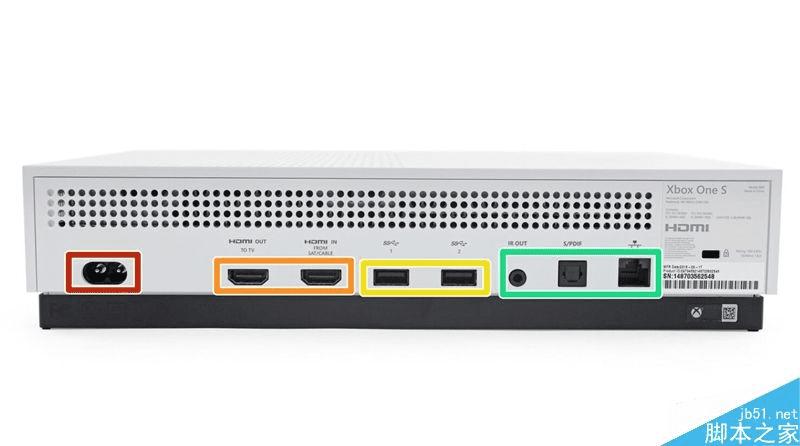

背部各种接口

Xbox One S主机内部构造的详细分析

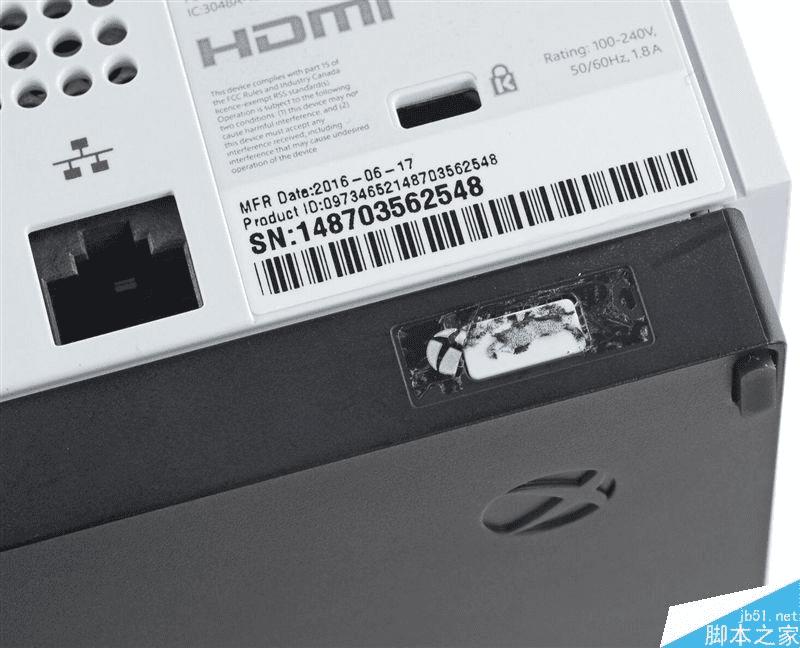

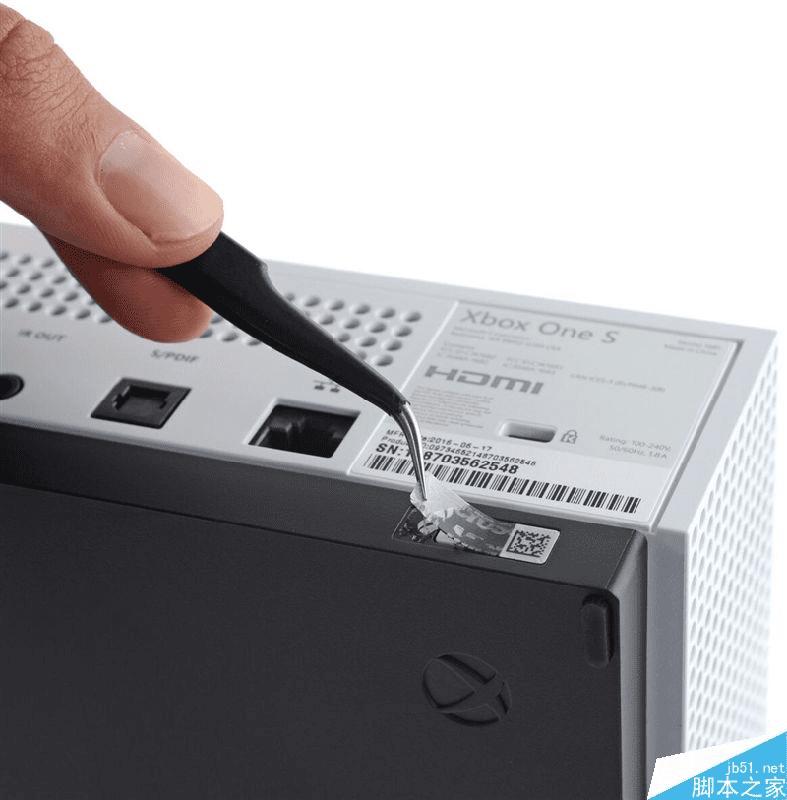

按照拆解思维惯性,先想到的是撕下贴纸找螺丝。

Xbox One S主机内部构造的详细分析
结果没有……贴纸下面只有一个卡口,Xbox One S实际采用了真正的无螺丝外观设计。

Xbox One S主机内部构造的详细分析

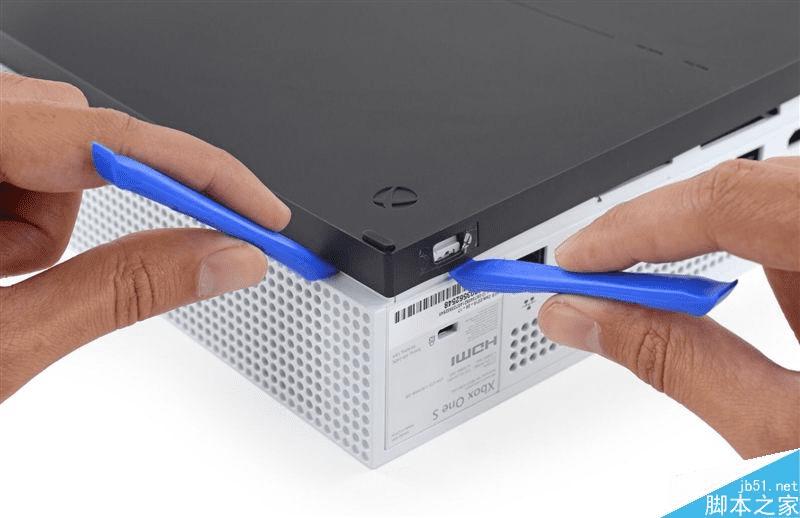

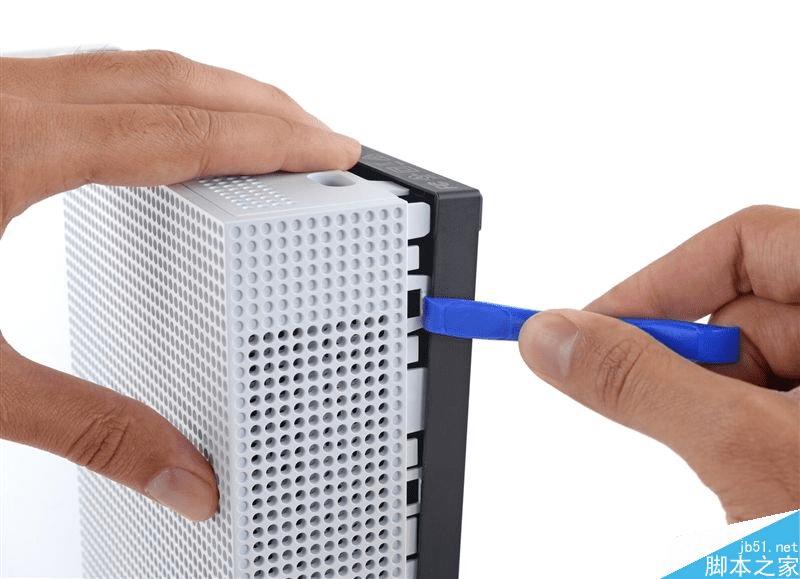

没螺丝的话那就好办了,撬棒伺候。

Xbox One S主机内部构造的详细分析
继续撬撬撬……

Xbox One S主机内部构造的详细分析

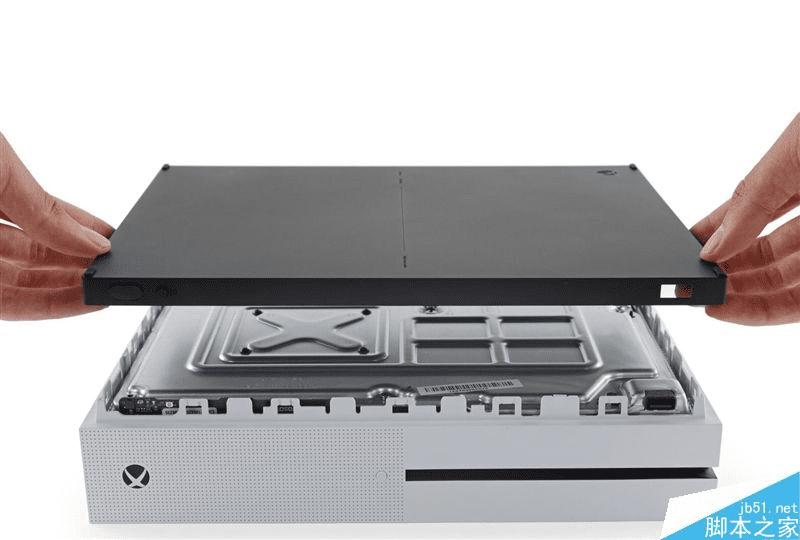

铛铛铛铛!地壳被成功拿下来了,里面还有一层真正的金属机壳。

Xbox One S主机内部构造的详细分析

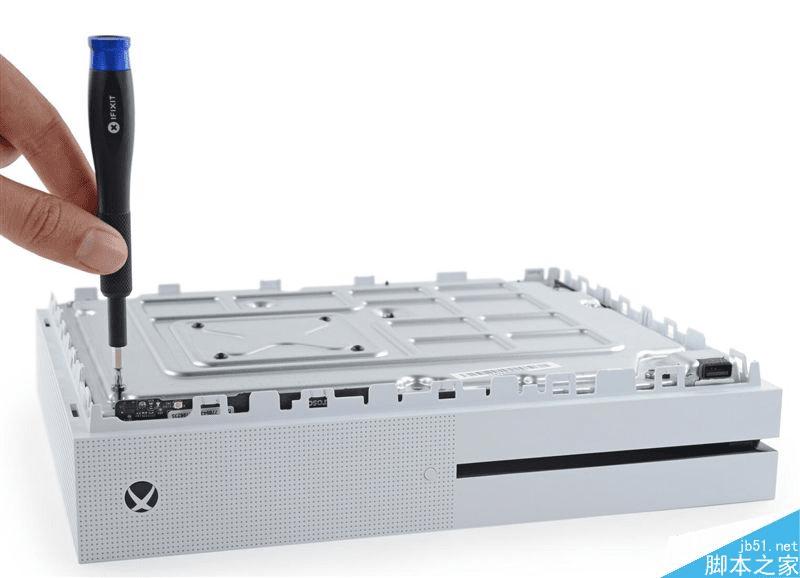

原来螺丝都在金属机壳上。内部的金属机壳不仅仅可以保护原件免受冲击损伤,而且还可以辅助散热,这一点和PS4的设计极为相似。

Xbox One S主机内部构造的详细分析

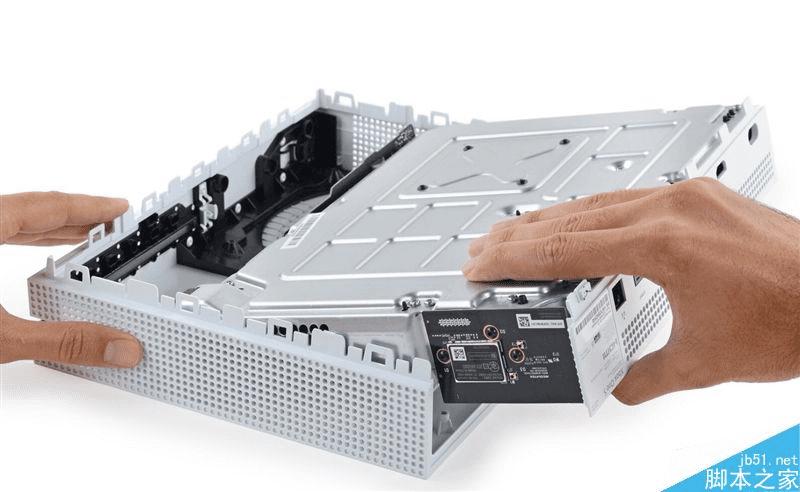

拧掉螺丝后整个抽出来,看着感觉好爽~

Xbox One S主机内部构造的详细分析

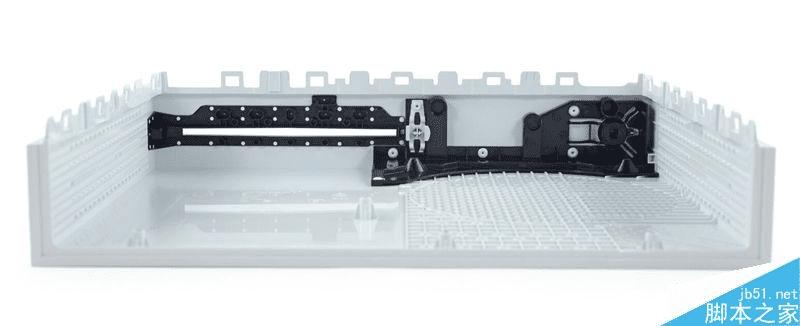

整个Xbox One S的躯壳被掏空

Xbox One S主机内部构造的详细分析

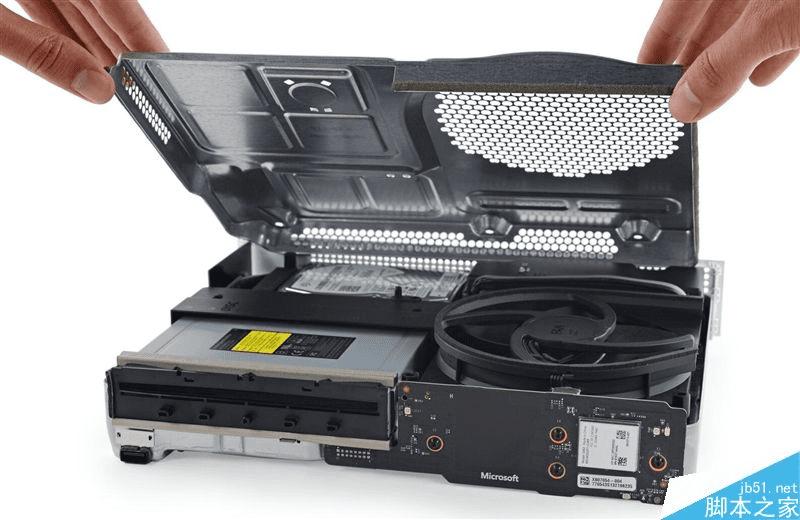

掀开金属保护壳后就可以直接看到内部的各部分原件了

Xbox One S主机内部构造的详细分析

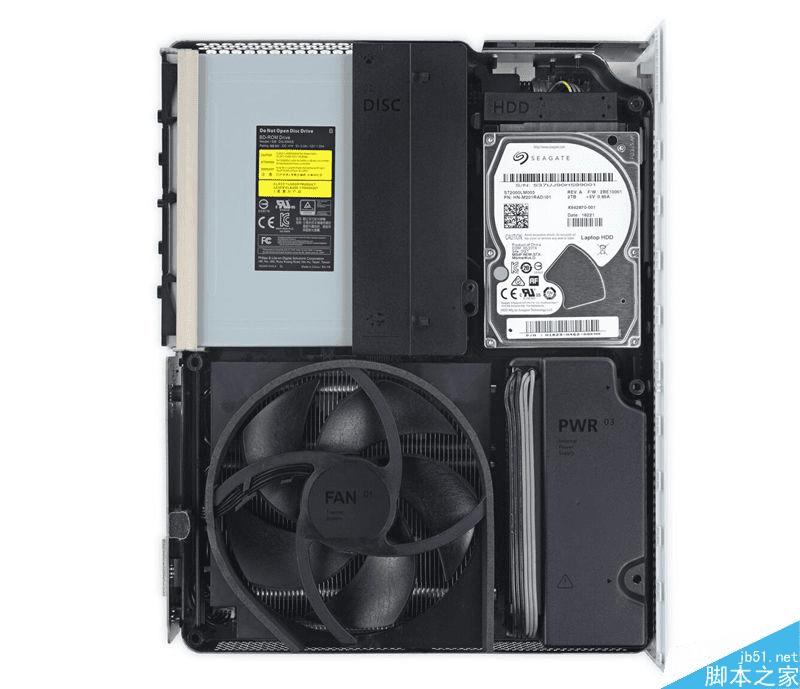

左上是光驱、右上硬盘、左下散热风扇、右下电源,布局非常的工整、紧凑。

Xbox One S主机内部构造的详细分析

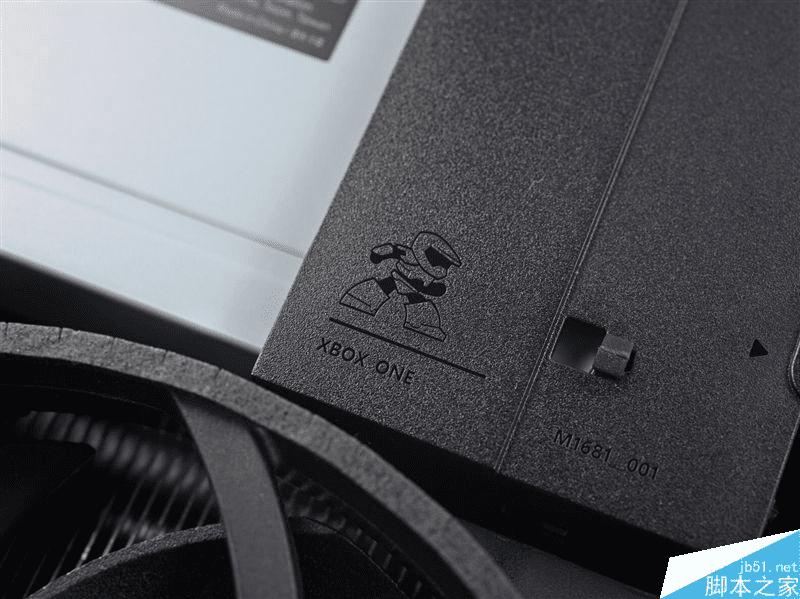

光驱泊位上还有《光环》士官长的彩蛋logo,粉丝又要尖叫了~

Xbox One S主机内部构造的详细分析

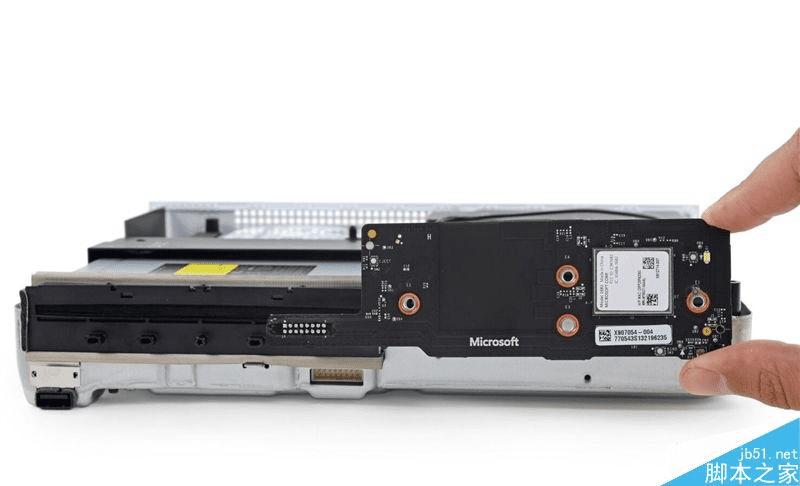

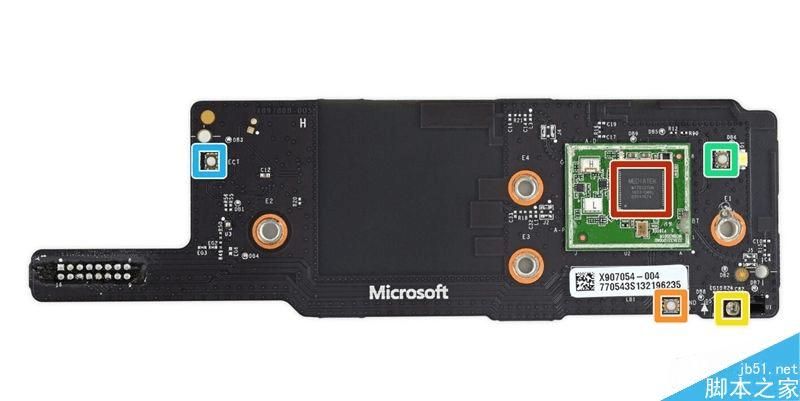

这是Xbox One S的蓝牙4.0模块,位于机身正面,易于连接手柄,左下角的是一个前置USB接口。

Xbox One S主机内部构造的详细分析

Xbox One S主机内部构造的详细分析

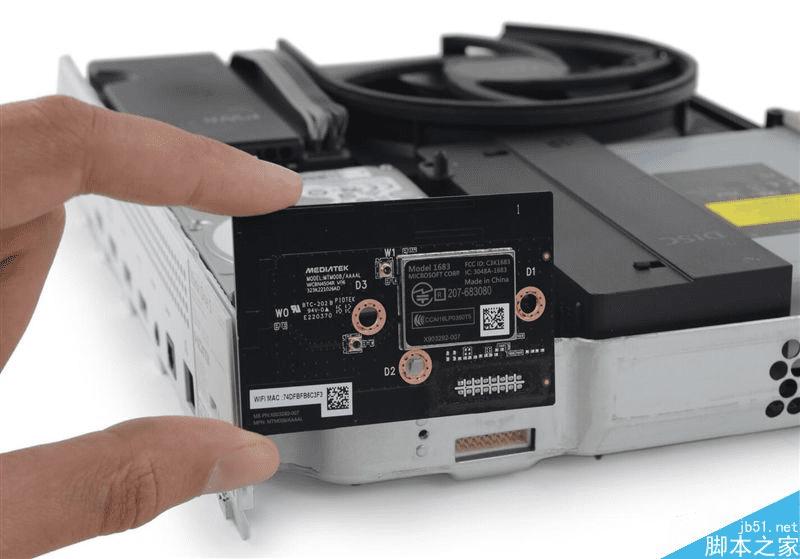

这是Xbox One S的Wi-Fi无线模块,支持802.11ac模式网络。
