主要介绍怎样用solidworks软件做螺钉旋转的动画效果,可以利用标准件库插入装配,也可以自己画螺栓和螺母进行装配

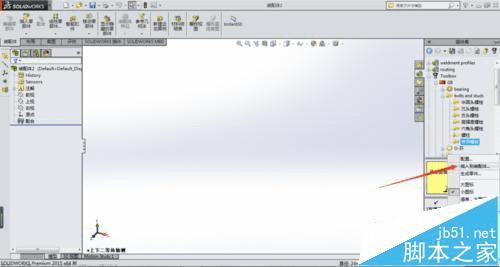

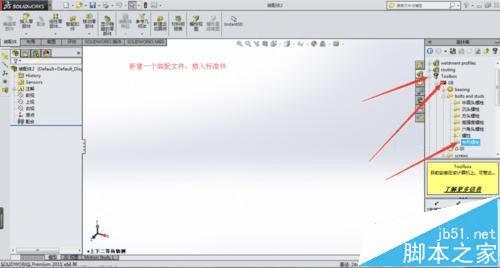

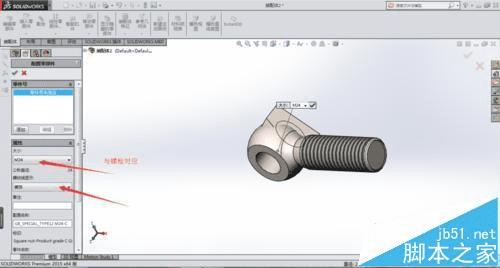

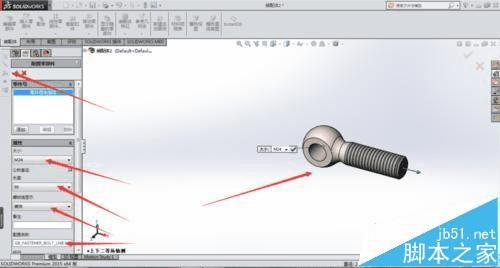

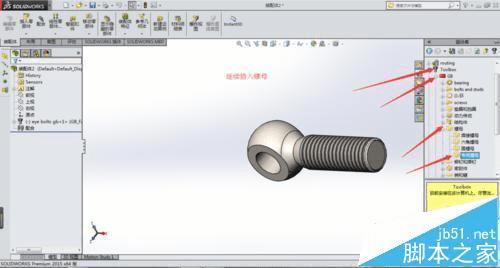

1、先新建一个装配文件,利用标准件库插入一个螺栓,完成后再插入对应的螺母。

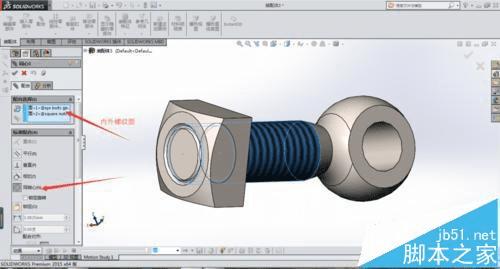

2、先移动螺母到螺栓的前面,方便约束配合,首先配合螺母孔中心与螺栓圆柱中心同轴,再在高级配合里面选取螺旋配合,分别选取内外螺纹面。如图所示

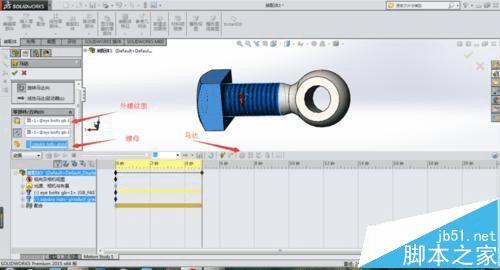

3、添加旋转马达,选取马达位置和要移动的零件。

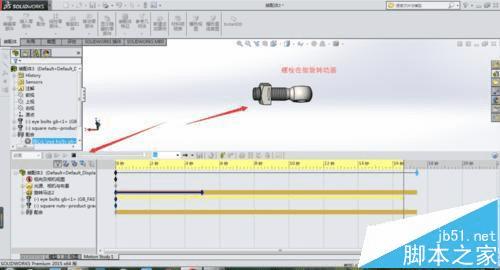

4、完成后进行计算,生成螺钉与螺母配合旋转的动画效果,可保存视频动画。
