在UG草图中永久禁止自动标注尺寸的方法

在UG草图中永久禁止自动标注尺寸的方法

很多时候绘制草图时，自动标注尺寸带来的一大堆数字，对于小编这种有一定强迫症的人来说看着就觉得很不舒服，并且操作起来也不是很顺手，影响绘图的进度和绘图的美观，在处理复杂草图时也会带来很多不便。虽然可以在首选项里修改不自动标准尺寸，但在重启UG后效果就会消失，接下来这个方法就算重启UG效果也不会消失，更不用重新设置。

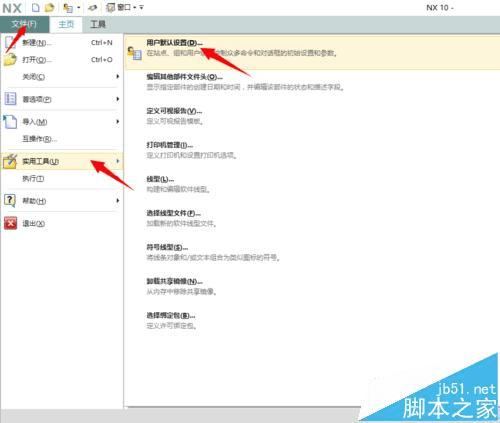

1、启动UG后，单击右上角“文件”图标，弹出下拉菜单栏选择“实用工具”里的“用户默认设置”。

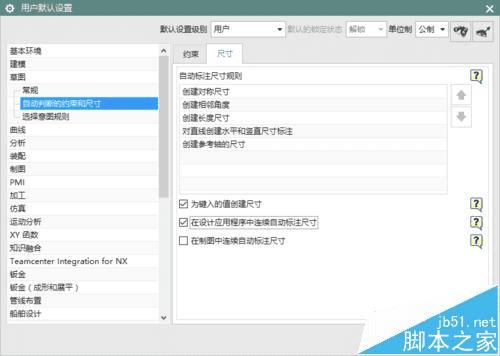

2、在用户默认设置里面找到“草图”选项并选择，然后会弹出三个备选选项，选择第二个选项“自动判断的约束和尺寸”，在右边弹出的菜单里选择“尺寸”选项，在“尺寸”选项里面取消“在设计应用程序中连续自动标注尺寸”的勾眩

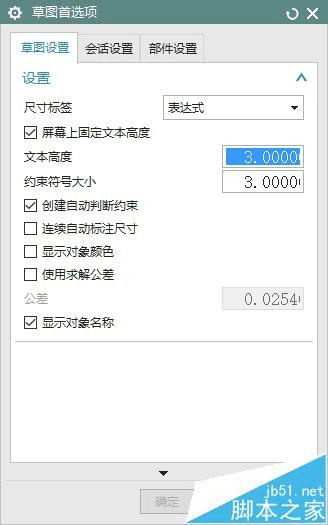

3、然后重启UG，可查看“首选项“、“草图 ”里的”连续自动标准尺寸“，已经自动默认取消勾眩

注意事项：按照以上步骤即可绘制草图永久不自动标注尺寸设置，修改完成后既可新建草图绘制以试验效果
