笔记本光驱接口外接台式机硬盘的步骤

笔记本光驱接口外接台式机硬盘的步骤

我一台笔记本电脑由于自己的疏忽烧掉了二个USB口。还剩一个，用带电源的USB HUB带3.5吋硬盘盒不稳定，就想用光驱接口直接外接大硬盘，只要加上12V电源，从理论上是可行的。遗憾的是在网上找不到这样的现成转接线。于是只能买了类似线材动手改装了。

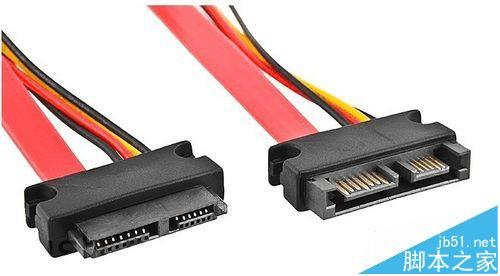

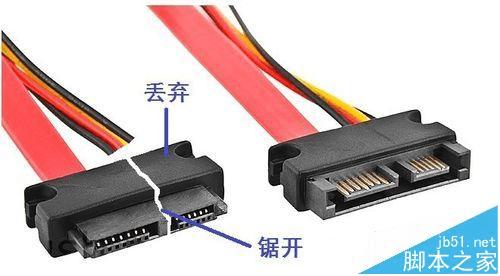

1、拿到sata延长线看到有红黄二条线和二条黑线，心想怎么会有12V黄线？不去管它。公头部分不去动它，因为要用它接插主板上的光驱插座。要改的是母头部分，我们要把数据部分和电源部分分开。首先把母头电源部分的四条电线剪断。再把数据部分和电源部分锯开，这里注意电源部分没用了，所以只要保证数据部分的完整。锯完后做点修整，使得和IDE转sata电源插头同时插入硬盘时互不妨碍。

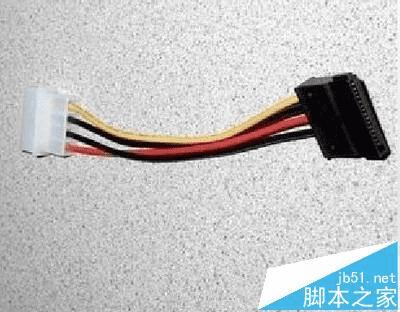

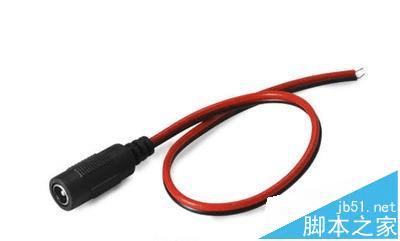

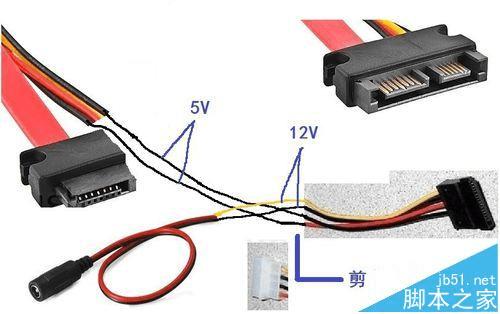

2、接下来用万用表检查四条线，结果吃了一惊，原来红线和黄线是设备检测和厂家检测线。二条黑线倒是5V电源线，对照资料，给+5V线做好记号。然后把IDE转sata电源线的白色4PIN端的线剪断，把延长线的二条黑色5V线接到sata电源线的红黑线上，把DC母头接到sata电源线的黄黑线上，注意正负极。

3、到这里基本改好了。为了保证接线准确，参照资料，用表测量5V,12V线无误。再接上12V电源，复查12V电源的极性。确认准确无误，就可以接硬盘了。

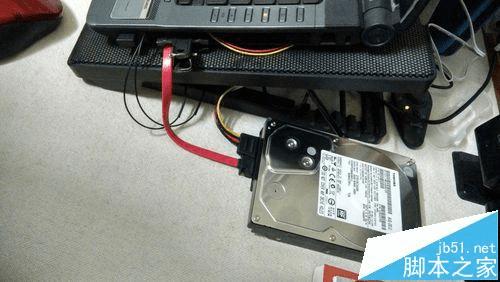

4、在关闭电源的状态下拆下笔记本的光驱（注意把锁定螺丝装回或者收藏好）。把sata延长线的公头插入光驱插座，这步有点难，要有耐心。借助一些工具，如长螺丝刀或长镊子。插好后以防脱落，可以再用夹子在边缘把线夹祝把硬盘盒里的大硬盘取出，插上延长线上的数据部分和sata电源接头，再插上12V电源，把电源插上市电。打开电脑，如果接插无误，应该在资源管理器里看到大硬盘，可以正常使用了。收好换下的光驱备用。

注意事项：

1、12V电源要先开，可以和电脑电源插在同一个插线板上。

2、如果不用大硬盘，可以在开电脑前拔下或关闭12电源。但是不要在开机状态下插拔12V电源。
