要新建自己的个性化solidworks工程图模板，只要打开默认模板修改一下，另存，就可以了。下面说一下方法。

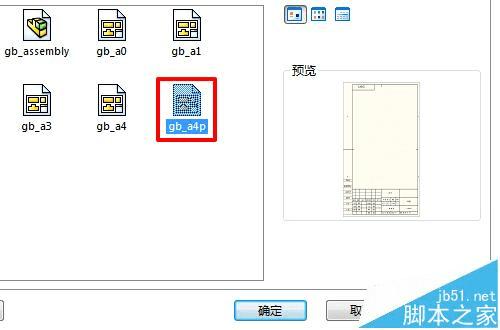

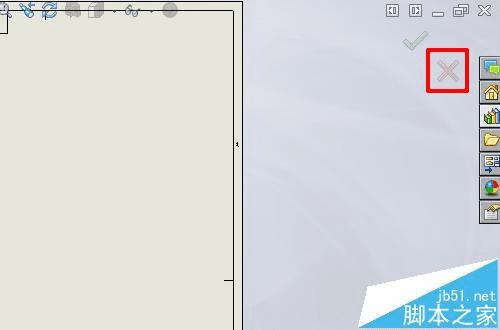

1、新建一个工程图，这里我选的是A4纸，确定。打开之后会让你导入模型，这里我们只是创建模板不是画图所以点右上方的叉，取消掉。

3、添加文字的话我们只要“编辑图纸格式”就行了。方法有两种：一是左边在“图纸”上右击选择“编辑图纸格式”；二是直接在右边图纸界面上右击选“编辑图纸格式”，如下图。

4、进入编辑图纸模式后，下方的空格处会出现很多乱码一样的东西，这些其实是链接到某种属性的代码。比如材料栏，当你建模的时候设置了某种材料，那么导入工程图的时候就会自动显示那种材料了。

5、当然我们也可以对乱码进行修改，在乱码上双击即可。比如将“设计”后面填上自己的名字。

6、属性链接功能就是将某个文本链接到某个特定的属性，比如日期，可以将它链接到当前日期。设置方法如图所示，设置完成后，以后每次画图的时候日期栏就会自动显示当前日期了。其他属性大家自行摸索。

7、根据自己的情况把所有的东西都填上之后，点击右上方的确定，查看一下填的内容是否在空格的中心，位置不对的话再次编辑，直到调整到合适的位置。

8、最后点“文件”——“另存为”，“保存类型”选择“工程图模板”，然后会自动切换到solidworks软件的默认模板保存目录，改一下“文件名”，保存。下次再新建工程图时，模板列表里就会有你自己的个性化模板了。
