介绍UG NX10.0在草图中利用矩形命令绘制矩形的三种方法

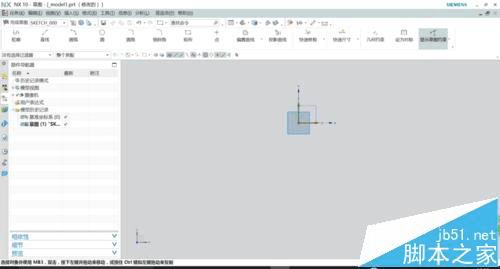

1、首先打开UG,进入草图环境

在UG10.0中画矩形的步骤

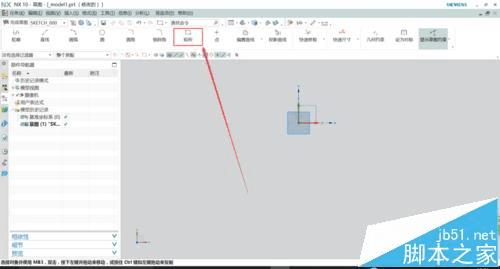

2、点击“插入”-“曲线”-“矩形命令;或者点击工具栏上“矩形”命令按钮

在UG10.0中画矩形的步骤

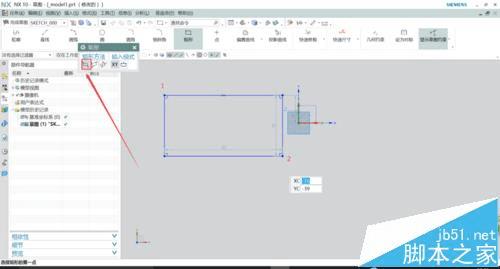

方法一:两对角点绘制矩形

选择“按两点”方式,在草绘取选择两个点作为矩形对角点,绘制矩形。绘制出的矩形为平直方向。

在UG10.0中画矩形的步骤

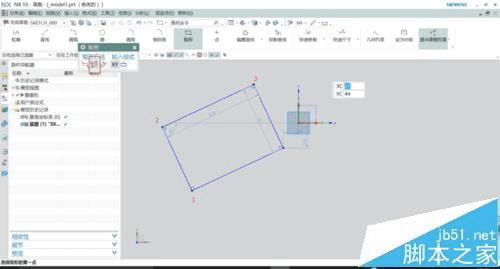

方法二:先绘制一边,再确定另一顶点

选择“按3点”方式,先以两点绘制矩形的一条边,再确定对边上的一个顶点

在UG10.0中画矩形的步骤

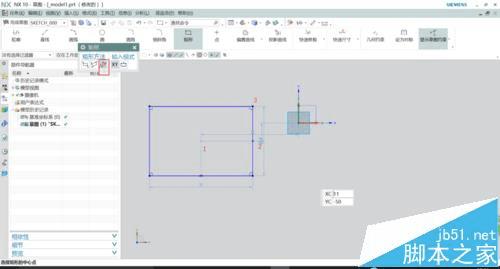

方法三:从中心点绘制

选择“从中心”方式,先选取矩形的对称中心点,再选取一点作为矩形一边的中点,最后选择一点作为顶点
