如何在UG10.0中画圆角?

如何在UG10.0中画圆角?

介绍UG NX10.0草图中圆角命令的基本使用方法

1、进入UG草图,绘制两条不相切的线。这里我用两条直线讲解

如何在UG10.0中画圆角?

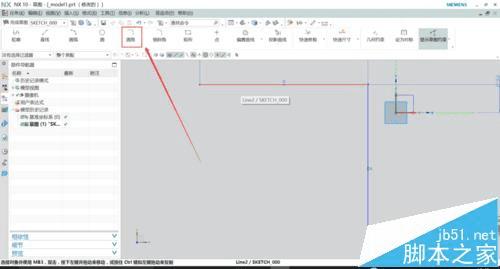

2、点击“插入”-“曲线”-“圆角”命令;或者点击工具栏上该命令按钮

如何在UG10.0中画圆角?

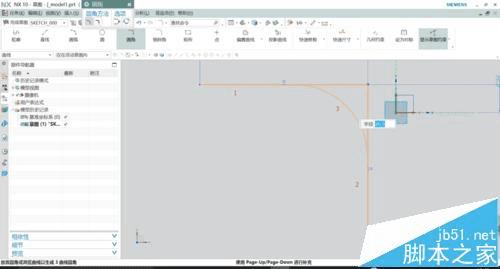

3、选取两条直线,然后在合适的位置放置该圆角,即可绘制一个与两条直线相切的圆弧

如何在UG10.0中画圆角?
