笔记本散热风扇使用时间长了就累积很多灰尘,堵塞出风口,从而大幅降低散热效果。因此有必要对其清理。要彻底清理风扇灰尘,需要拆机方可。

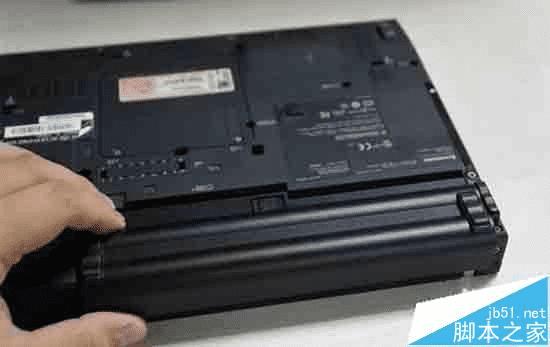

首先要把笔记本的电池取下。

联想Thinkpad x201i拆机清理风扇灰尘的方法

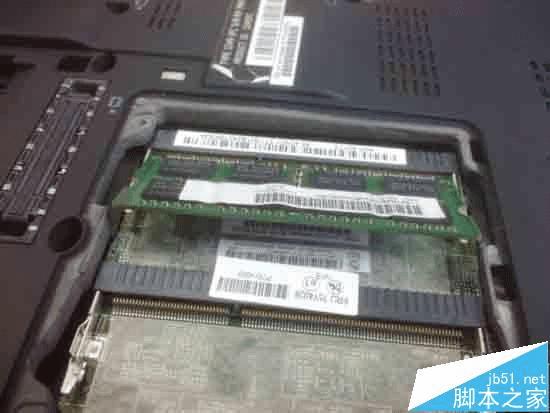

电池取下后,我们就可以开始拆卸内存了,首先要把内存外壳拆下。拆下内存盖后,我们只要把两边的卡扣松动,轻轻一拔即可把内存取下。

联想Thinkpad x201i拆机清理风扇灰尘的方法

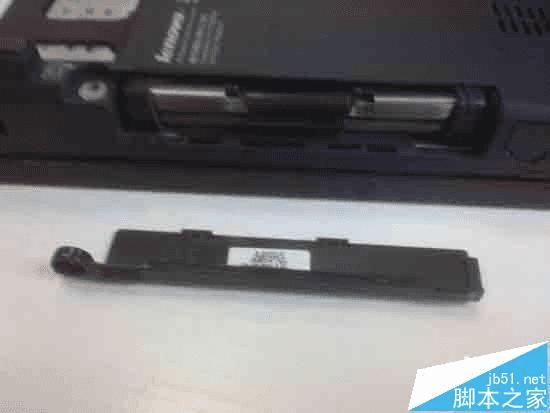

这款笔记本的硬盘仓很隐蔽,不过在D面还是有明显的图标提示,拧下螺丝和卡扣,即可看到硬盘。硬盘盖拆下来之后,只需用力的拔出黑带即可把硬盘取下。

联想Thinkpad x201i拆机清理风扇灰尘的方法

螺丝拧下后,我们只需轻轻一拉即可把硬盘拆卸下来。

联想Thinkpad x201i拆机清理风扇灰尘的方法

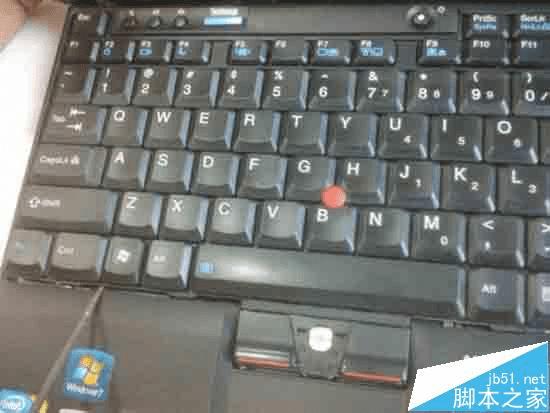

电池、硬盘、内存都取下之后,我们用螺丝刀把D壳周围的螺丝你拧下,之后就可以开始拆卸键盘以及外壳了。拆卸键盘线将键盘往屏幕方向推一点,

联想Thinkpad x201i拆机清理风扇灰尘的方法

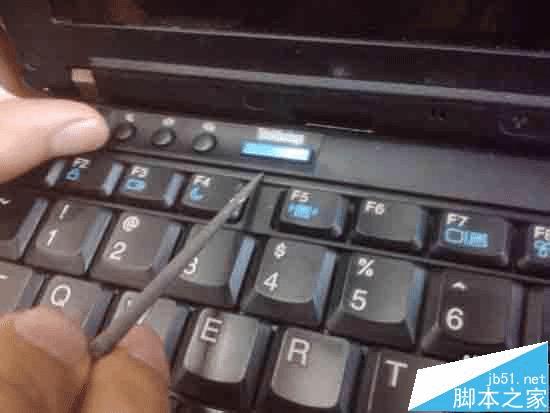

这样下方就会露出一条缝,用平口改刀轻轻撬动即可取下键盘。

联想Thinkpad x201i拆机清理风扇灰尘的方法

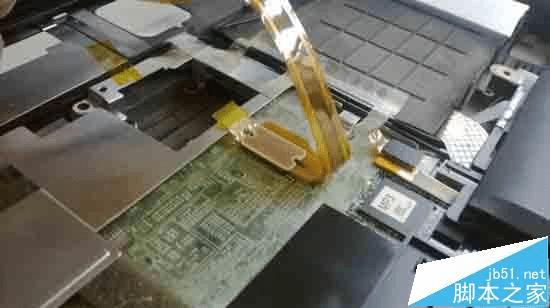

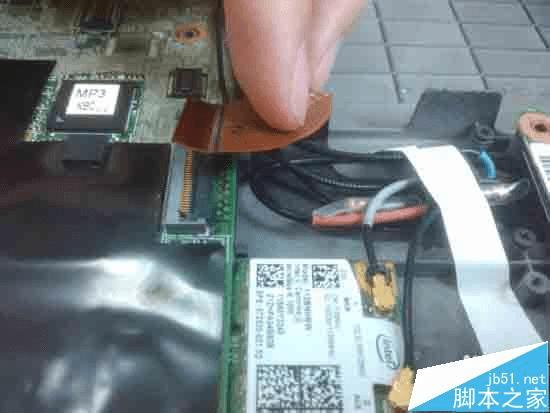

拆卸键盘的过程中,我们要注意把键盘排线取下来(向上拔)。

联想Thinkpad x201i拆机清理风扇灰尘的方法

接下来我们要把固定主板以及排线固定架的螺丝卸下。

联想Thinkpad x201i拆机清理风扇灰尘的方法

键盘拆下之后,我们要把前掌托用力拆卸下来。

联想Thinkpad x201i拆机清理风扇灰尘的方法

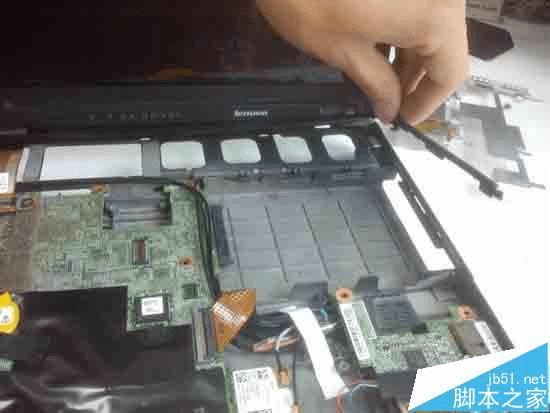

拆卸上半部的边框。

联想Thinkpad x201i拆机清理风扇灰尘的方法

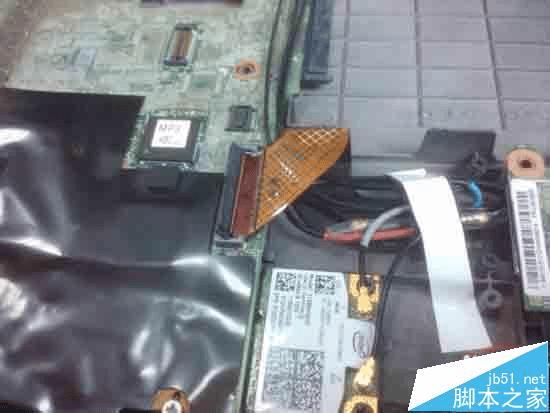

之后,我们把屏幕排线以及四周其他排线依次拆卸下来。

联想Thinkpad x201i拆机清理风扇灰尘的方法

联想Thinkpad x201i拆机清理风扇灰尘的方法

联想Thinkpad x201i拆机清理风扇灰尘的方法

由于无线网卡固定着主板的一角,所以也要一起拆卸来。

联想Thinkpad x201i拆机清理风扇灰尘的方法

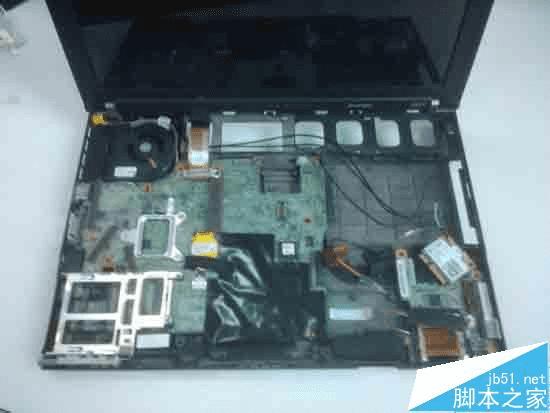

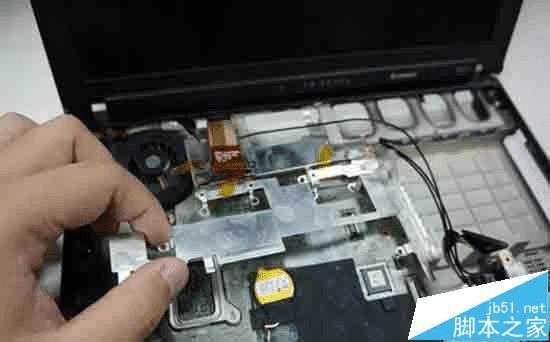

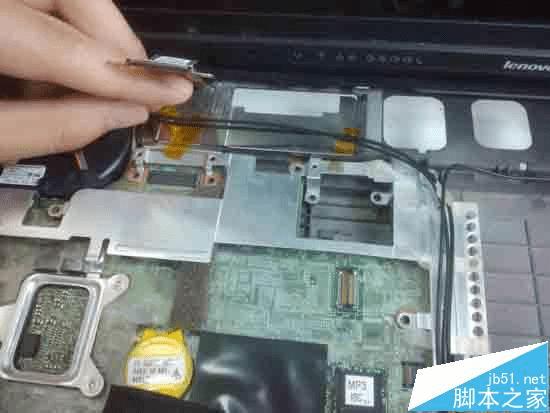

在固定架螺丝以及排线都拔起后,我们就可以把固定主板以及排线的固定架取下来了。

联想Thinkpad x201i拆机清理风扇灰尘的方法

联想Thinkpad x201i拆机清理风扇灰尘的方法

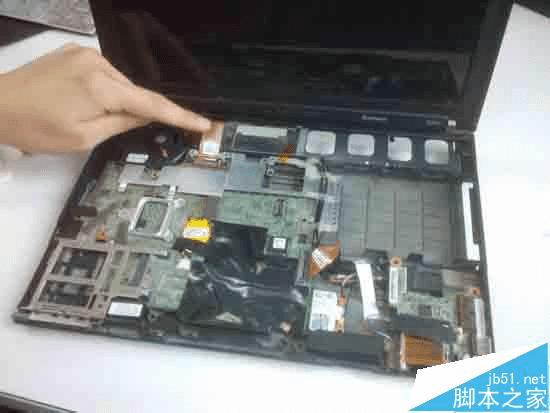

之后主板就可被我们轻松的从机器上取下了。

联想Thinkpad x201i拆机清理风扇灰尘的方法

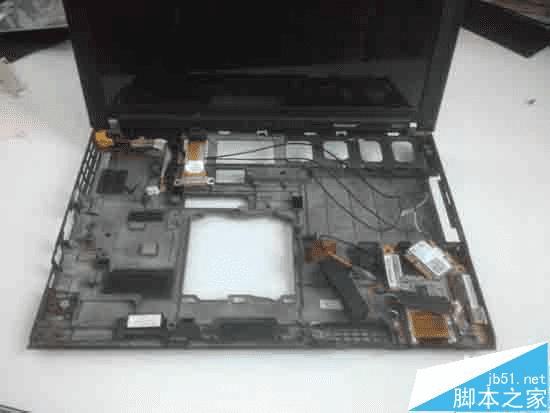

主板被取下后,我们就可以继续拆卸散热风扇的工作了。

联想Thinkpad x201i拆机清理风扇灰尘的方法

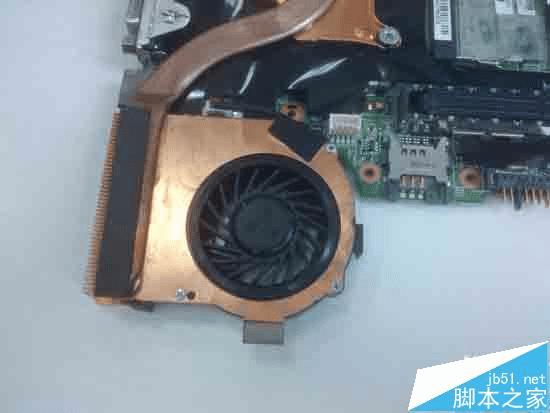

卸载风扇上方的三颗螺丝

联想Thinkpad x201i拆机清理风扇灰尘的方法

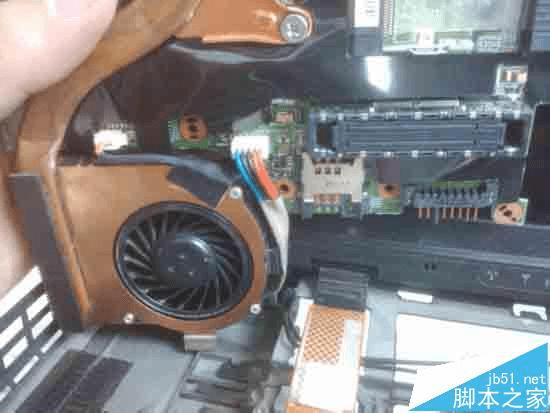

卸下螺丝后,我们把背面的隔热胶撕下来。

联想Thinkpad x201i拆机清理风扇灰尘的方法

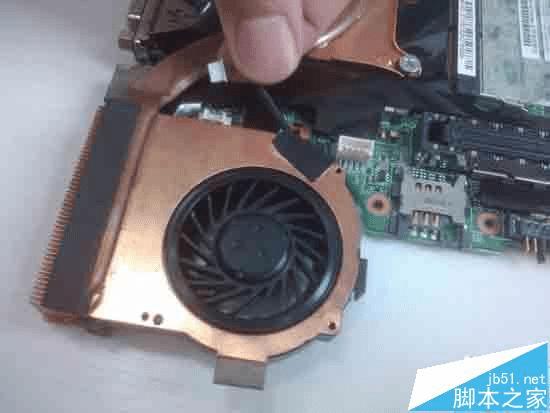

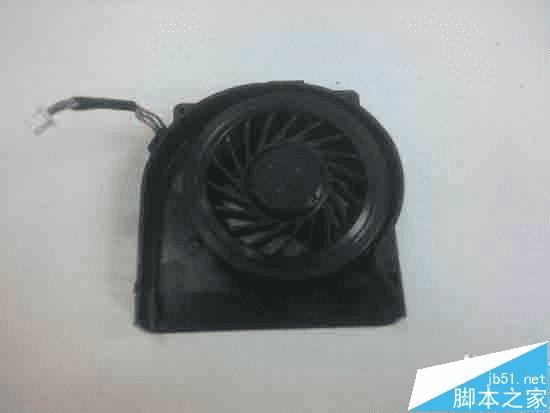

拔掉风扇的电源线,就可以把风扇卸下了。

联想Thinkpad x201i拆机清理风扇灰尘的方法

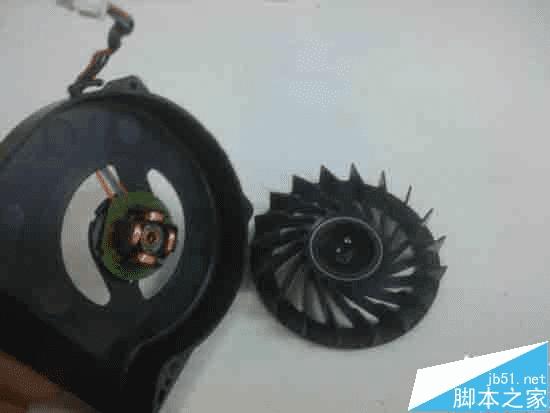

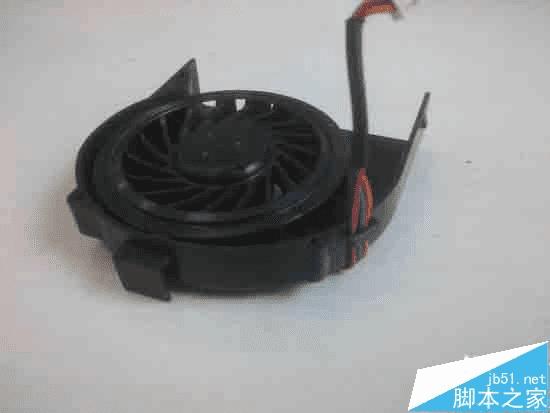

取下扇叶片,对其清灰。

联想Thinkpad x201i拆机清理风扇灰尘的方法

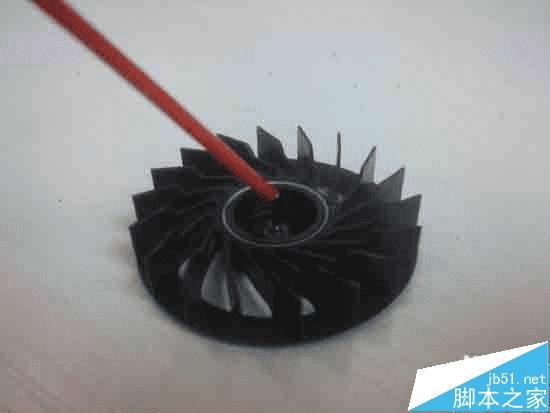

给电机轴承适当加些润滑油。

联想Thinkpad x201i拆机清理风扇灰尘的方法

重新装好扇叶

联想Thinkpad x201i拆机清理风扇灰尘的方法

之后我们把风扇按拆卸顺序重新装到主板上即可,注意一定要接风扇排线。

再按顺序把主板以及其他配件重新组装起来。最后把内存、硬盘以及电池组装上,拧上四周的固定螺丝。安装完毕后,再次开机,没有提示Fan error,可以顺利进入系统,清理风扇工作圆满完成。
