今天给大家讲一下怎么拆联想LS2014wD显示器。

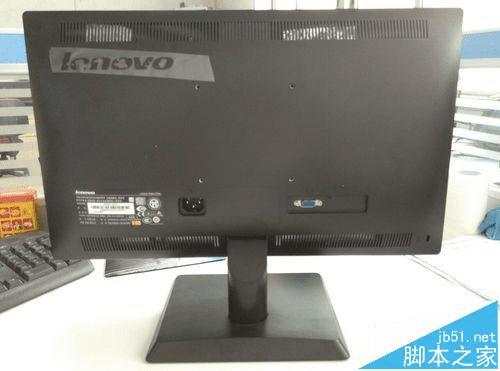

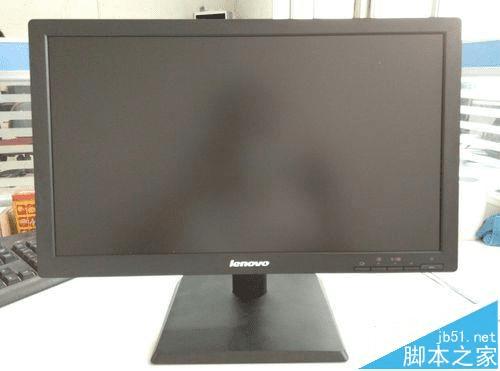

1、我们先来看一下这个显示器的外观。下图分别是它的正面和反面。

给联想LS2014wD显示器进行拆机的步骤

给联想LS2014wD显示器进行拆机的步骤

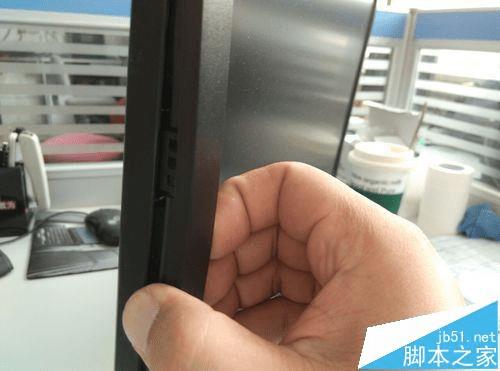

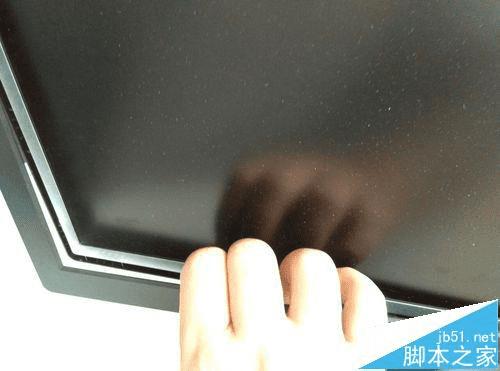

2、开始动手。先拆正面边框。拆正面边框很容易,也很难。说它很容易是因为不用借助任何工具,不用下任何螺丝,直接用手扣着边框用力一掰就可以掰开。说它很难是因为需要用巧劲而不能用蛮力。扣着内侧边框用力往外掰,多试几次,掌握了用力的技巧很容易就把边框卸下来了。

给联想LS2014wD显示器进行拆机的步骤

给联想LS2014wD显示器进行拆机的步骤

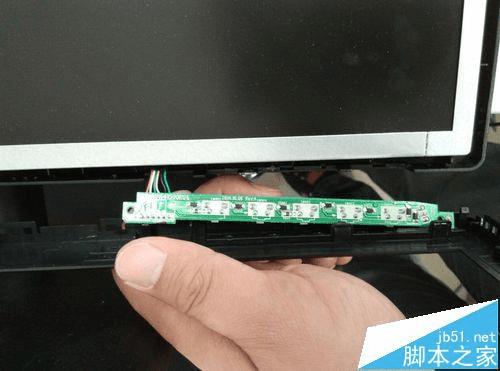

3、边框拆下来时注意右下方按钮的位置,在里面有一块长条行的电路板,要把它取下来。

给联想LS2014wD显示器进行拆机的步骤

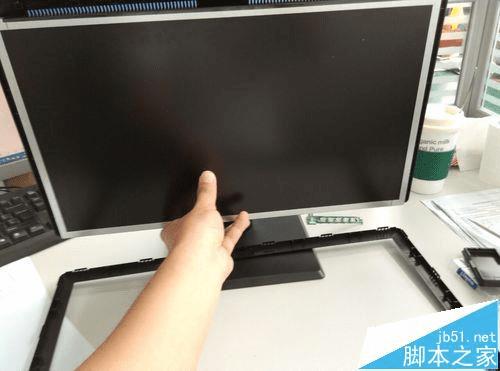

4、好了,现在前面板边框取下来了。这时可以感觉到液晶屏在往下滑,可见液晶屏并没有用螺丝固定住,最好用手托住它,以防磕到哪里磕坏了。

给联想LS2014wD显示器进行拆机的步骤

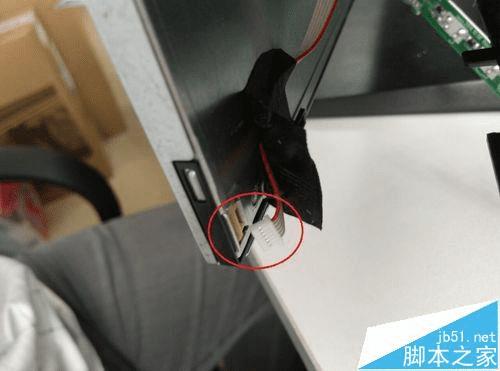

5、接下来开始拆液晶面板。先找到右下角背面的连接线,拔出来。如下图红圈标注处。

给联想LS2014wD显示器进行拆机的步骤

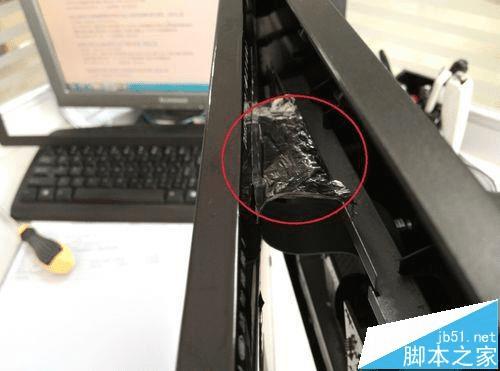

6、液晶屏的顶部被锡箔粘住,如下图红圈所示。把它撕开。

给联想LS2014wD显示器进行拆机的步骤

7、再找到连接液晶屏的信号线,把它取下来。注意这条线的接口是有两个卡扣扣住的,所以在取的时候不能用蛮力扯,要按住两边的卡扣再拔出来。

给联想LS2014wD显示器进行拆机的步骤

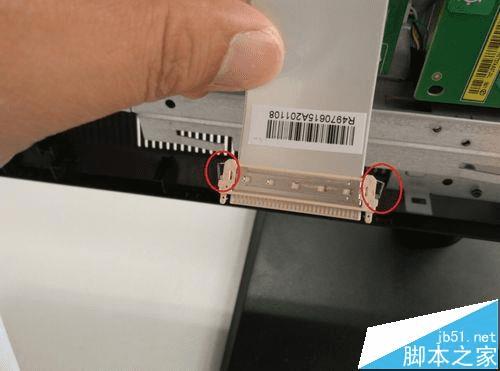

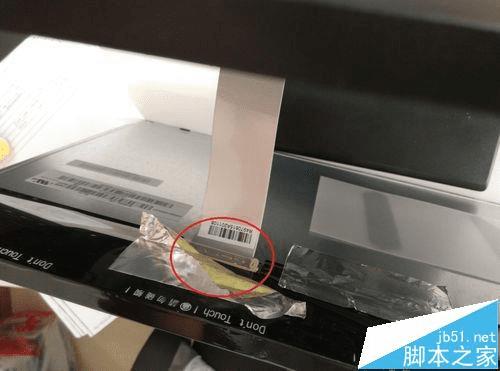

8、信号线的卡扣如下图红圈所示。

给联想LS2014wD显示器进行拆机的步骤

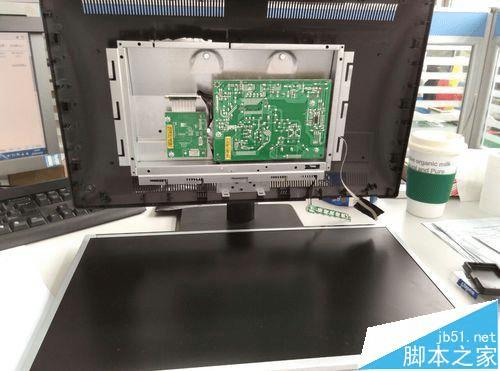

9、至此,液晶屏就可以取下来了。我们可以看到还连在显示器外壳上的就只剩下一大一小两块电路板了。下一步就开始动手拆它们。

给联想LS2014wD显示器进行拆机的步骤

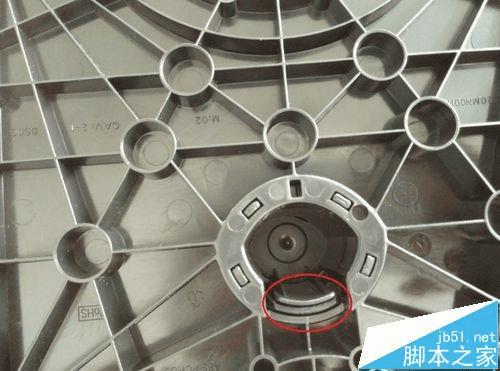

10、显示器底座朝上,用手往里掰住下图红圈所标注处的卡扣。把底座往上提,即可把它取下来。

给联想LS2014wD显示器进行拆机的步骤

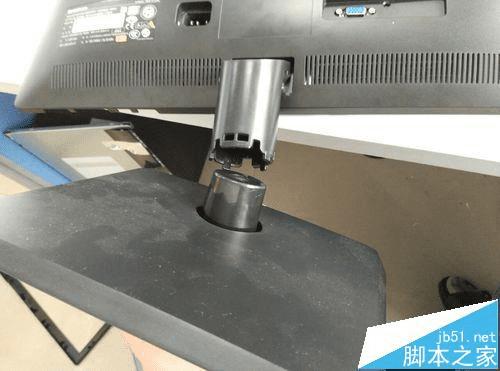

11、底座已经取下来了。

给联想LS2014wD显示器进行拆机的步骤

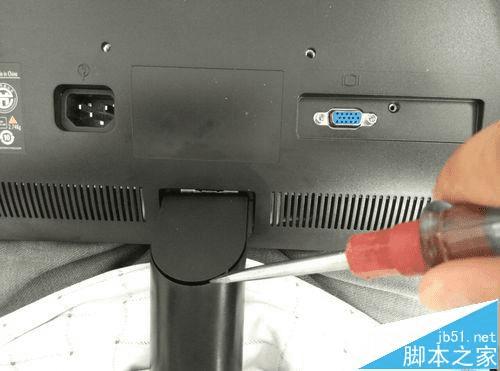

12、我们再用螺丝刀把底座支柱背面顶部的挡片撬下来。如下图所示。

给联想LS2014wD显示器进行拆机的步骤

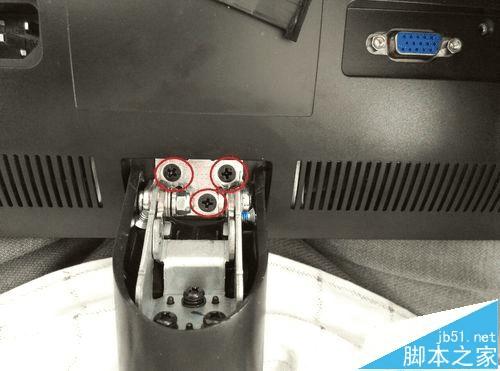

13、可以看到三颗螺丝。如下图红圈所示。这三颗螺丝即连着底座支柱,也固定着正面金属罩。把这三颗螺丝拧下来

给联想LS2014wD显示器进行拆机的步骤

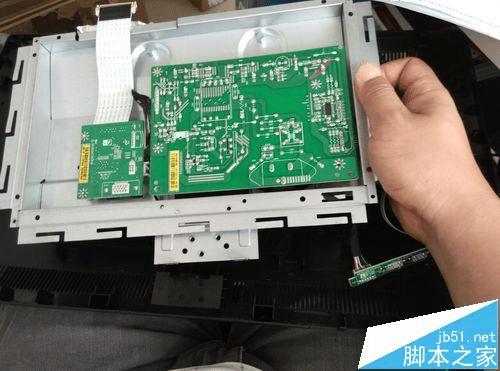

14、取下底座支柱,再把正面的金属罩连同两块电路板一起取下来。到这里,显示器里面的零件就全部从外壳上取下来了。

给联想LS2014wD显示器进行拆机的步骤

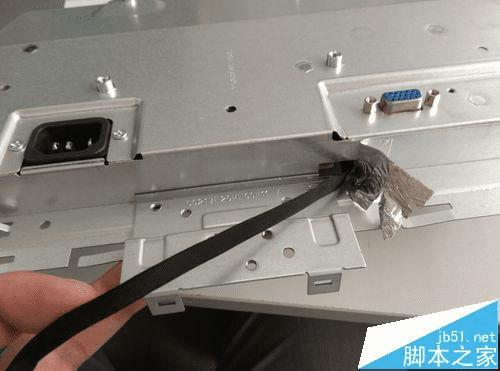

15、把刚刚取下来的金属罩背面的这根线穿到正面去。

给联想LS2014wD显示器进行拆机的步骤

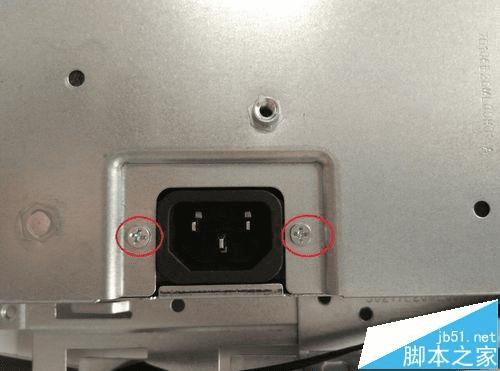

16、把电源接口处的这两颗螺丝拧下来。如图红圈所示。

给联想LS2014wD显示器进行拆机的步骤

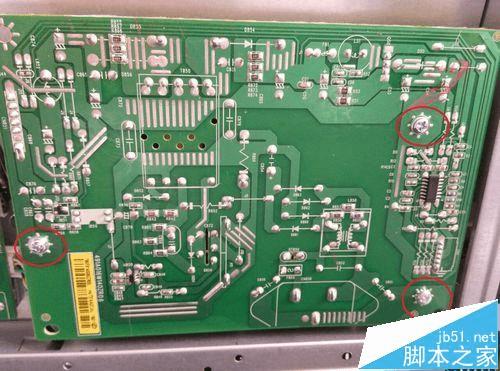

17、再把下图中红圈所标注处的三颗螺丝拧下来

给联想LS2014wD显示器进行拆机的步骤

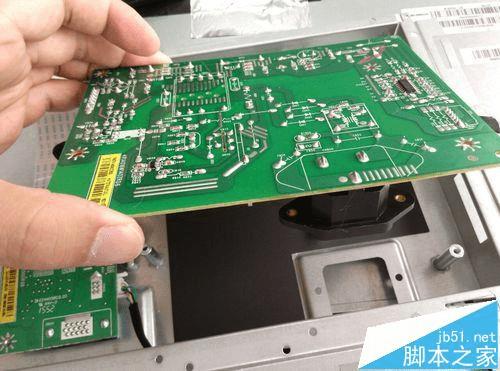

18、这块电路板就取下来了。

给联想LS2014wD显示器进行拆机的步骤

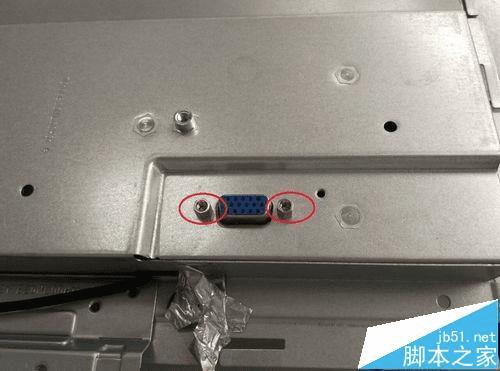

19、把VGA接口处的两颗螺柱也拧下来。如下图。这两个螺柱需要用尖嘴钳夹住拧下来。

给联想LS2014wD显示器进行拆机的步骤

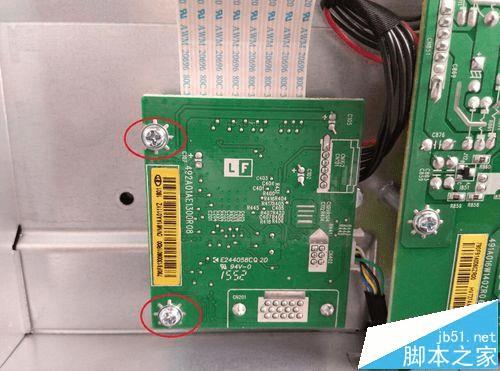

20、取下红圈标注的两个螺丝,就可以把这块电路板也取下来了。

给联想LS2014wD显示器进行拆机的步骤

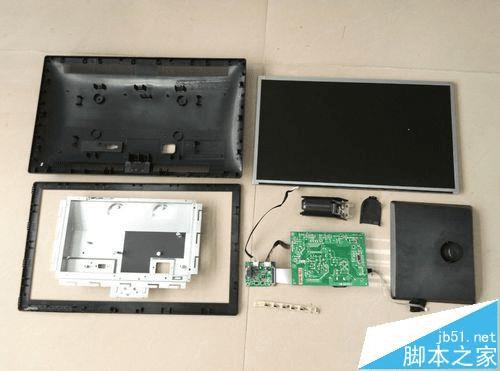

21、到此为止,整个显示器就拆卸完毕。现在来看下我们的成果吧。
