用sketchup绘制相框桌子模型

如何使用sketchup绘制相框桌子模型?

如何使用sketchup绘制相框桌子模型?

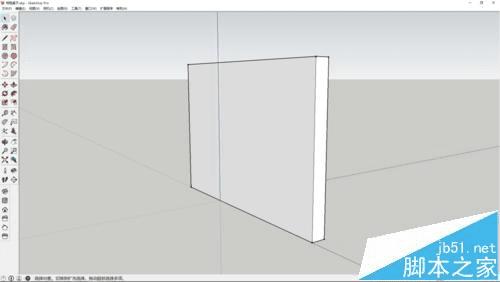

1、首先使用矩形工具绘制一个平面,并用推拉工具拉出一定高度成为一个立方体,当作一堵墙。

如何使用sketchup绘制相框桌子模型?

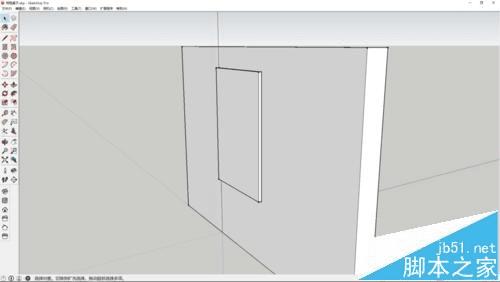

2、给墙创建组件,并在墙上绘制一个如图的立方体,并创建组件。

如何使用sketchup绘制相框桌子模型?

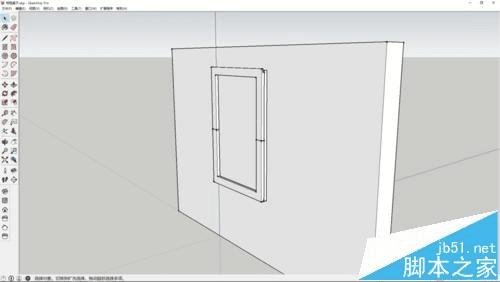

3、在如图位置使用线工具绘制如图的图形,并创建组件。

如何使用sketchup绘制相框桌子模型?

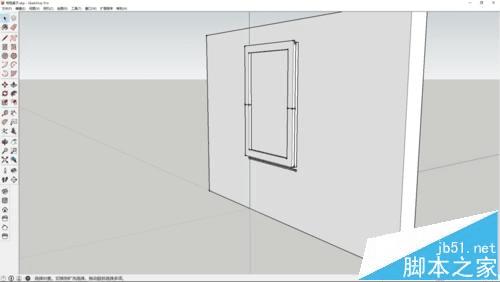

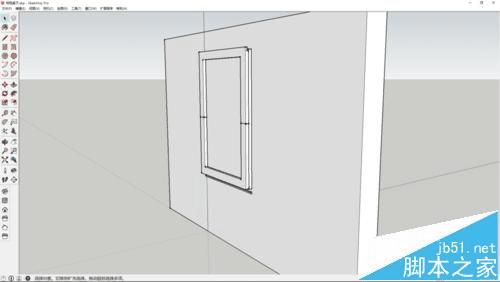

4、同样,在下面也绘制一个。如图。

如何使用sketchup绘制相框桌子模型?

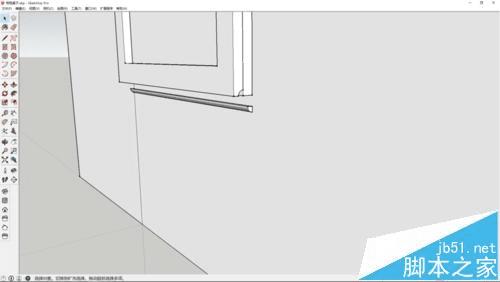

5、因为相框桌子放下来是要承重的,所以靠墙处给它设计了一个承重条,如图所示。

如何使用sketchup绘制相框桌子模型?

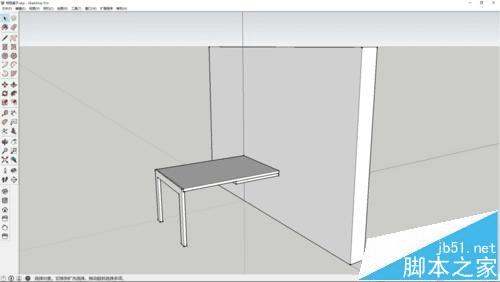

6、一切都会好了,就看效果,可以使用旋转工具调整各个部件的位置角度等

如何使用sketchup绘制相框桌子模型?

如何使用sketchup绘制相框桌子模型?

注意事项:各个部件最好建立组件,方便编辑。
