用CATIA软件绘制编织网,是一个比较繁琐的事情,要不断的重复,而且要计算准确,主要用到的命令就是复制,阵列等。

使用CATIA绘制钢丝网的步骤

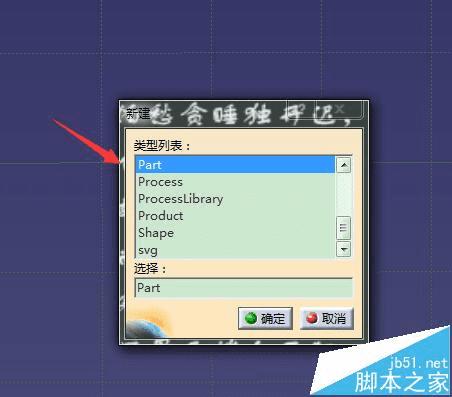

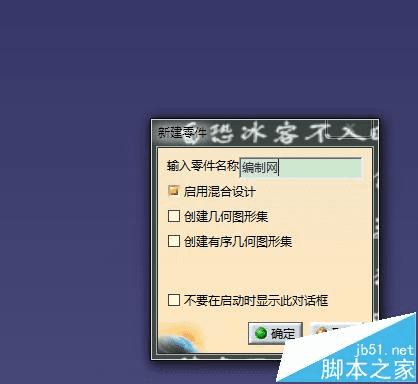

1、打开CATIA软件,新建一个PART 文件,命名为编制网;

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

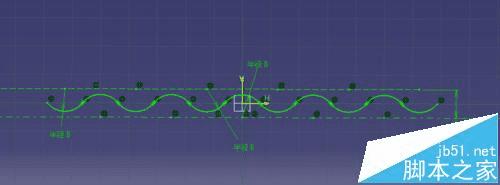

2、选择XY平面进入草图,选择轮廓绘制如下图形,并且约束尺寸;复制草图;

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

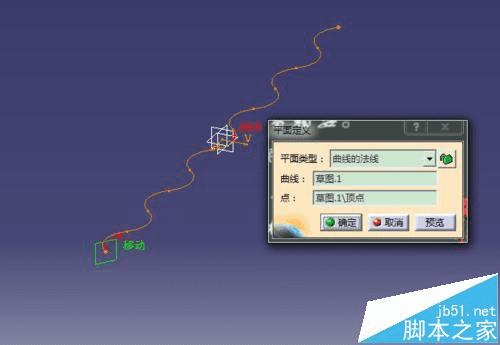

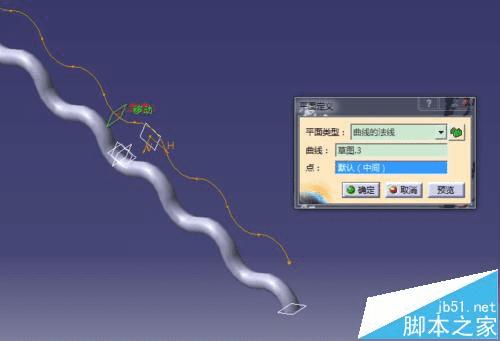

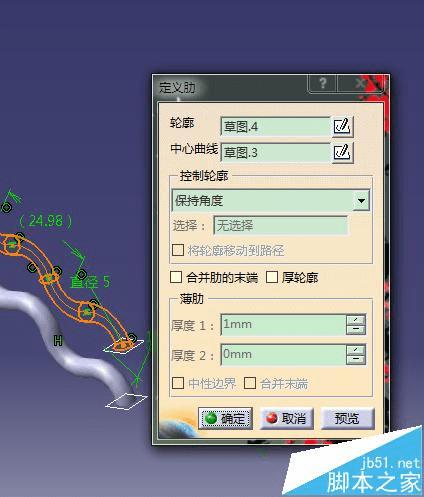

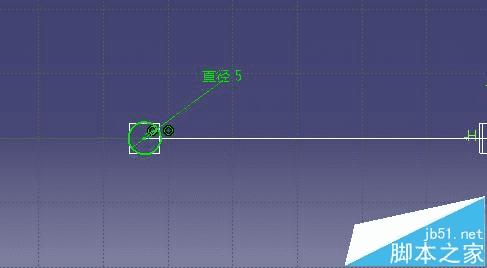

3、退出草图,创建法向平面,进入平面绘制直径5的圆;选择肋经行拉伸;

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

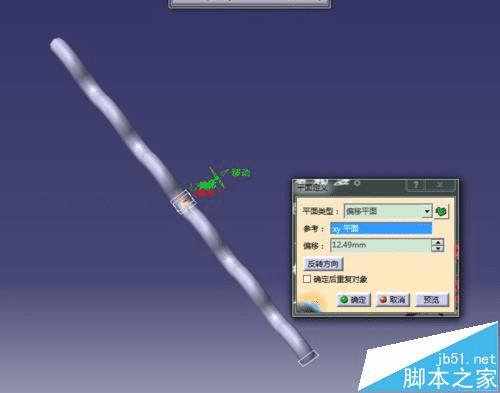

4、测量关键尺寸,并且以这个尺寸为基准创建偏移平面,粘贴已复制的草图;调整位置;绘制出另一个肋;

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

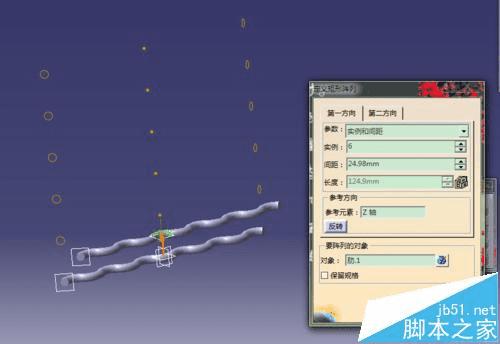

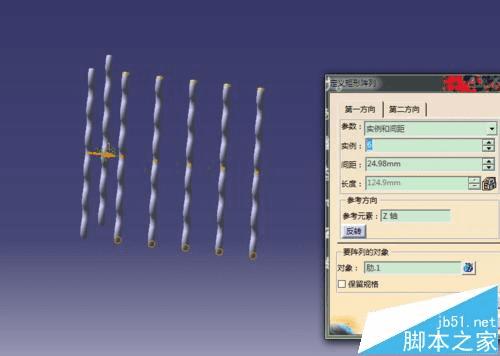

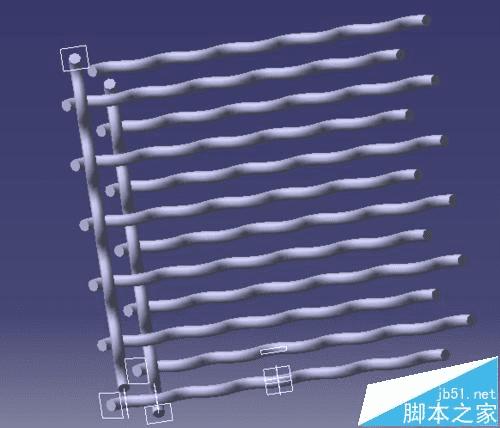

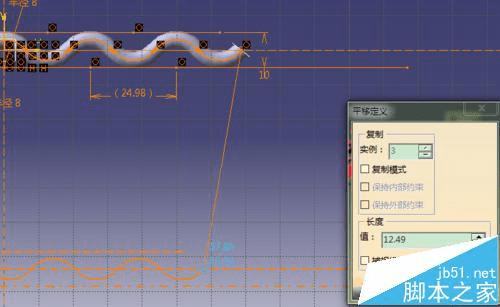

5、阵列两条肋得到下图;

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

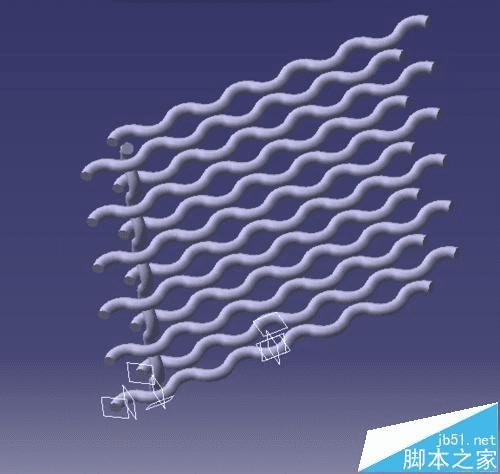

6、同样的方法绘制交叉的2条肋,注意关键尺寸;

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

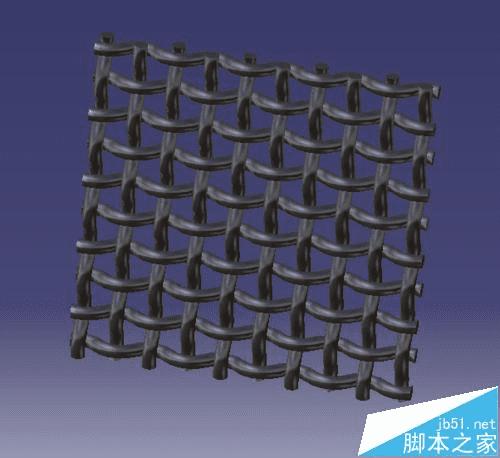

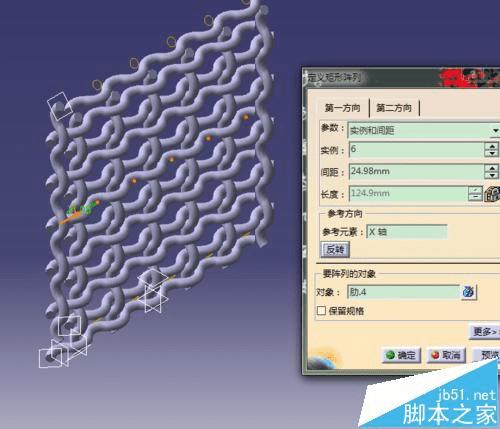

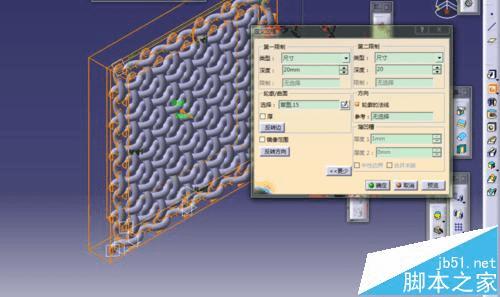

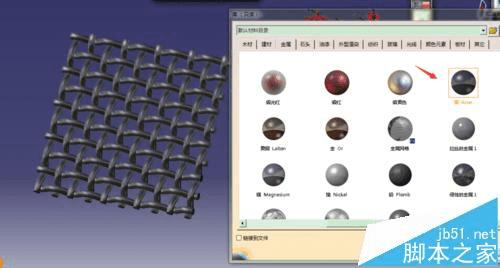

7、经行阵列;然后截取一个120*120的方形编织网,添家材质,绘制完成。

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

使用CATIA绘制钢丝网的步骤

注意事项:注意关键尺寸。
