在solidworks中使用方程式绘制不同规格零件建模的方法

在solidworks中使用方程式绘制不同规格零件建模的方法

很多不同规格零件有同性质的关联尺寸，在solidworks中我们可以用添加方程式来解决，这样只要改变部分规格尺寸，其它关联尺寸就会自动生成。

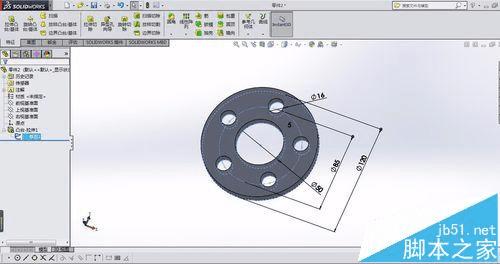

1、这里以一组孔距为例，先创建一个零件，打开特征尺寸，如图

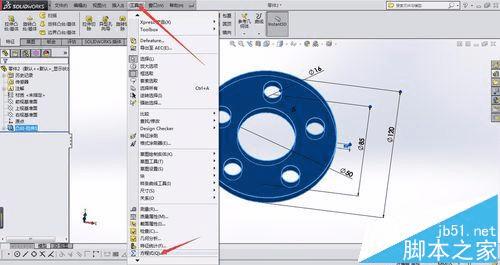

2、选择工具，点击方程式选项，如图所示

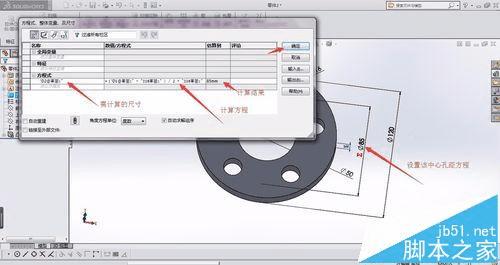

3、创建方程式，所求尺寸为阵列孔距，方程式为外径减内径除以2再加上内径尺寸，当前计算结果和实际孔距一致。

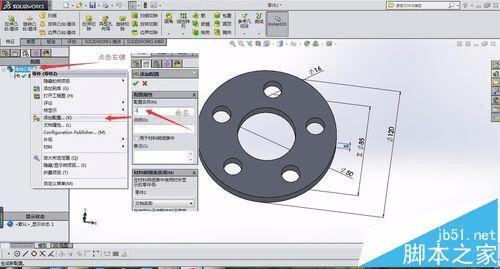

4、添加规律配置零件，给新零件命名

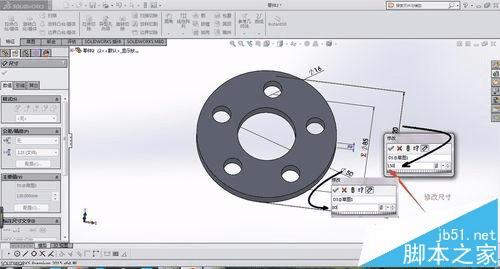

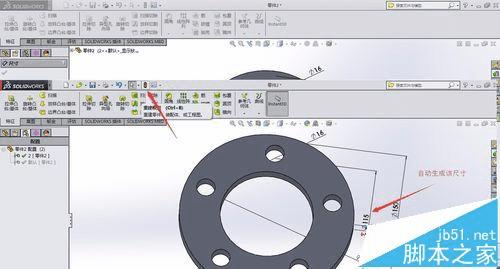

5、修改新零件的外径和内径尺寸，自动生成新的孔距尺寸。

注意事项：

方程式所需计算尺寸必须为规律尺寸，可创建多个关联方程式，以方便我们建立新模型。
