价值流程图(Value Stream Mapping,VSM)是用来描述物流和信息流的形象化工具,它运用精益制造的工具和技术来帮助企业理解和精简生产流程。价值流程图的目的是为了辨识和减少生产过程中的浪费。那么怎么使用亿图图示来画价值流程图呢,下面我来演示一下。

1、下载亿图图示。

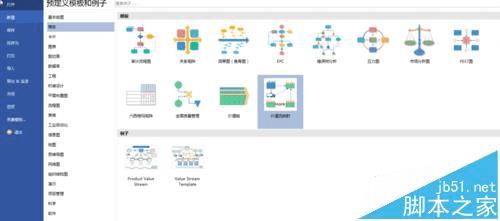

2、打开亿图图示,选择开打-新建-商业-价值流映射

在亿图中制作VSM价值流程图的步骤

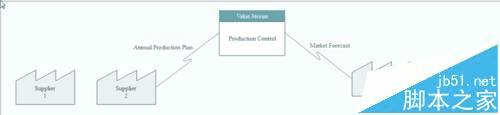

3、在绘制VSM前,首先要明确自己的客户和供应商。一般是城墙上是工序内时间,城垛上是各流程之间的时间。

在亿图中制作VSM价值流程图的步骤

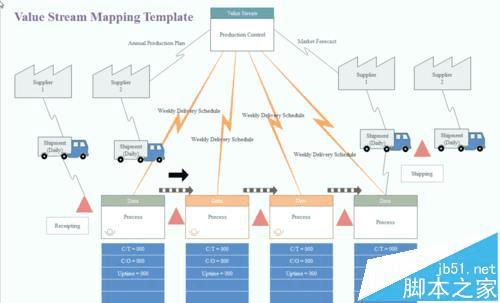

4、然后就要从客户开始分析整个流程了。VSM的上半部分是部门与部门间,而下半部分是我们要侧重的流程。

在亿图中制作VSM价值流程图的步骤

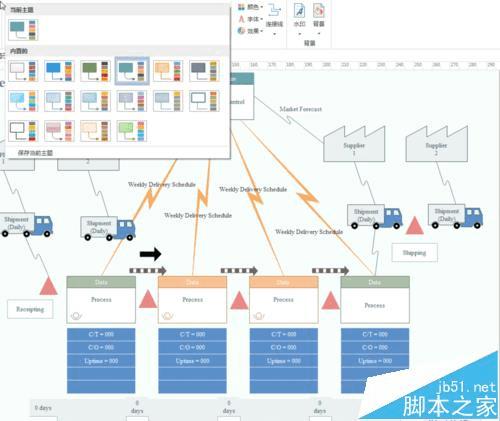

5、最后,可以添加主题,让画的图更加漂亮。
