solidworks输出edrawing的激活测量的方法分享

solidworks输出edrawing的激活测量的方法分享

SolidWorks与eDrawings是一对好的伙伴，可以使用Solidworks强大的3维建模功能制作3维模型，同时可以利用eDrawing生成方便多用户间沟通的文件，

但你可能会发现，生成的eDrawing文件，比如*.eprt *,easm,*.exe怎么只能看，不能测量呢？

这是因为你在生成 eDrawing文件时，没有打开测量功能。

如何在输出eDrawings文件的时候将测量功能打开呢？请参考一下步骤：

Solidworks 3D 参数化建模软件 eDrawing软件

方法

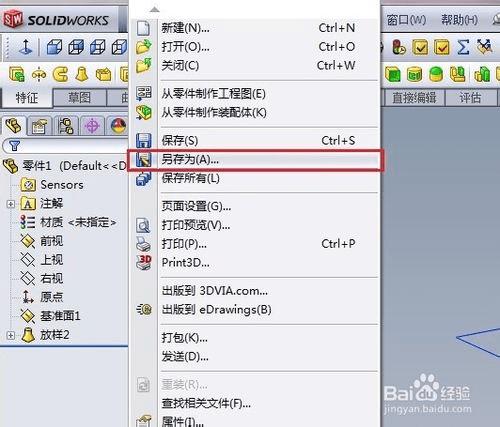

1、文件—另存为

注:在你直接想生成*.exe文件时可不用选转成*.eprt,可以直接用eDrawing打开

*.sldprt,另存成*.exe,当然也要打开测量功能。

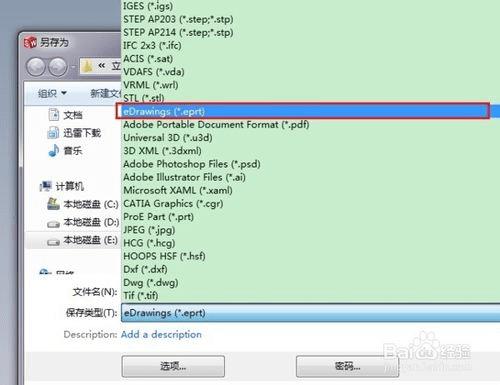

2、选择eDrawings

如果这样直接输出的文件是没有测量的功能，需要在选项（option）进行设定。

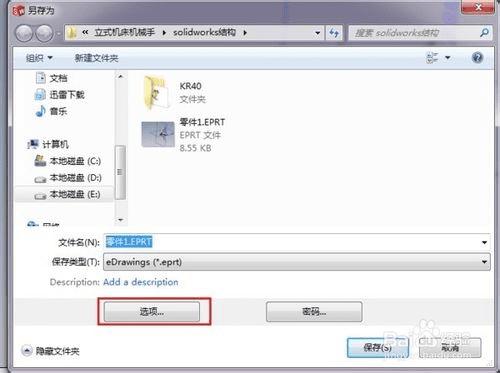

3、选择“选项”（click option）

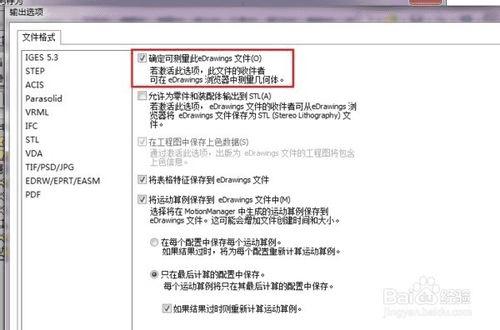

4、将“测量功能”勾选（enable measure function）

另外，是免费版本的eDrawing测量功能是无法使用的，需要升级到eDrawings Professional版本。

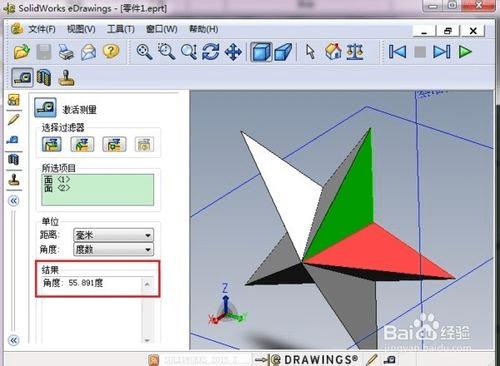

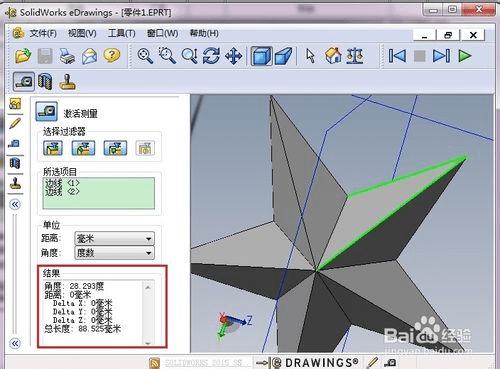

5、双击上一步保存的eprt文件，进入eDrawing后试一试可以测量了！

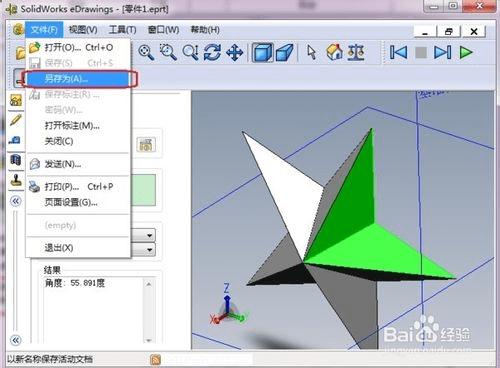

6、再点击文件-另存为

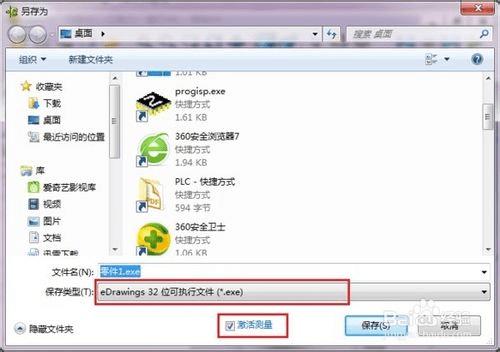

7、选择另存为exe文件，再在下方勾选“激活测量”

8、上一步保存下来的exe文档在任何未装eDrawing或其他三维软件的电脑中都可打开了，并且可以测量哦！

注意事项

注意，尽可能转成32位的*.exe文件，因为转成64位的*.exe后，32位的电脑打不开

原作者：tianjianwudi
