响应式设计

所谓的响应式设计，是指在不同的屏幕分辨率，不同的像素密度比，不同宽度的终端设备中，网页布局可以自适应的调整。响应式设计的本意是使原本PC上的网站兼容移动终端，大部分响应式网页是通过媒体查询，加载不同样式的CSS文件实现的。这样的弹性化布局使网站在不同的设备终端布局都比较合理。

虽然响应式设计的好处多多，但是也有诸多缺陷。由于PC端和移动终端访问的是同一个网站，PC端可以不计较流量限制，但是移动端不可能不计较。

使用HTMl5中的picture元素响应式处理图片的方法

为适配不同终端机型的屏幕宽度和像素密度，我们一般会使用如下方法设置图片的CSS样式：

<style>
  img{
    max-width:100%;
    height:auto;
  }
</style>

将图片的最大宽度设置为100%，以确保图像不会超出其父级元素的宽度，如果父级元素的宽度发生改变，图片的宽度也随之改变，height：auto 可以确保图片的宽度发生改变时，图片的高度会依据自身的宽高比例进行缩放。

这样当我们在移动设备上访问响应式网页里的图片时，只是把图片的分辨率做了缩放，下载的还是PC端的那张大图，这样不仅浪费流量，而且浪费带宽，而且会拖慢网页的打开速度，严重影响用户的使用体验。

新的解决方案：<picture>

<picture>是HTML5的一个新元素；
如果<picture>元素与当前的<audio>,<video>元素协同合作将增强响应式图像工作的进程，它允许在其内部设置多个<source>标签，以指定不同的图像文件名，根据不同的条件进行加载；
<picture>可以根据不同的条件加载不同的图像，这些条件可以是视窗当前的高度（viewport），宽度（width），方向（orientation），像素密度（dpr）等；

举几个栗子


<picture>
  <source media="(min-width: 320px) and (max-width: 640px)" srcset="img/minpic.png">
  <source media="(min-width: 640px)" srcset="img/middle.png">
  <img src="img/picture.png" alt="this is a picture">
</picture>

2.如下栗子中添加了屏幕的方向作为条件；当屏幕方向为横屏方向时加载_landscape.png结尾的图片；当屏幕方向为竖屏方向时加载 _portrait.png结尾的图片；

<picture>
  <source media="(min-width: 320px) and (max-width: 640px) and (orientation: landscape)" srcset="img/minpic_landscape.png">
  <source media="(min-width: 320px) and (max-width: 640px) and (orientation: portrait)" srcset="img/minpic_portrait.png">
  <source media="(min-width: 640px) and (orientation: landscape)" srcset="img/middlepic_landscape.png">
  <source media="(min-width: 640px) and (orientation: portrait)" srcset="img/middlepic_portrait.png">
  <img src="img/picture.png" alt="this is a picture">
</picture>

3.如下栗子中添加了屏幕像素密度作为条件；当像素密度为2x时加载_retina.png 2x 的图片，当像素密度为1x时加载无retina后缀的图片；

<picture>
  <source media="(min-width: 320px) and (max-width: 640px)" srcset="img/minpic.png,img/minpic_retina.png 2x">
  <source media="(min-width: 640px)" srcset="img/middle.png,img/middle_retina.png 2x">
  <img src="img/picture.png,img/picture_retina.png 2x" alt="this is a picture">
</picture>

4.如下栗子中添加图片文件格式作为条件,当支持webp格式图片时加载webp格式图片，当不支持时加载png格式图片；

<picture>
  <source type="image/webp" srcset="img/picture.webp">
  <img src="img/picture.png" alt="this is a picture">
</picture>

5.如下例子中添加宽度描述；页面会根据当前尺寸选择加载不大于当前宽度的最大的图片；

<img src="picture-160.png" alt="this is a picture"
   sizes="90vw"
   srcset="picture-160.png 160w,
       picture-320.png 320w,
       picture-640.png 640w,
       picture-1280.png 1280w">

6.如下例子中添加sizes属性；当窗口宽度大于等于800px时加载对应版本的图片；

<source media="(min-width: 800px)"
    sizes="90vw"
    srcset="picture-landscape-640.png 640w,
        picture-landscape-1280.png 1280w,
        picture-landscape-2560.png 2560w">
<img src="picture-160.png" alt="this is a picture"
   sizes="90vw"
   srcset="picture-160.png 160w,
       picture-320.png 320w,
       picture-640.png 640w,
       picture-1280.png 1280w">

兼容性：

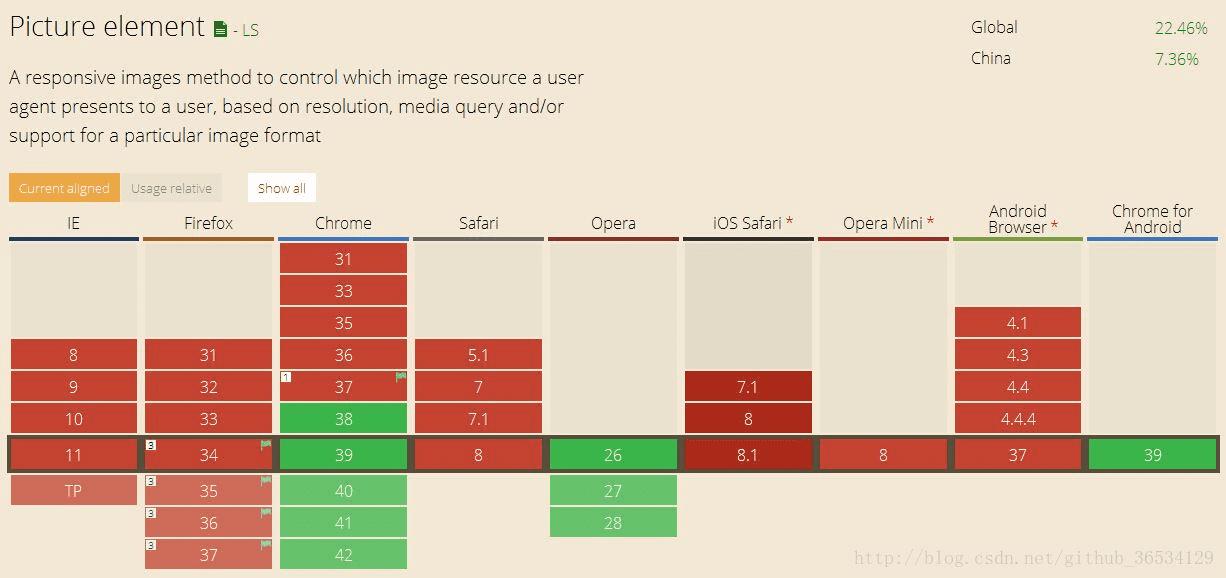

目前只有Chrome ， Firefox ， Opera 对其兼容性较好，具体兼容性如图：

使用HTMl5中的picture元素响应式处理图片的方法

优点：

加载适当大小的图像文件，使可用带宽得到充分利用；
加载不同剪裁并具有不同横纵比的图像，以适应不同宽度的布局变化；
加载更高的像素密度，显示更高分辨率的图像；

步骤：

创建<picture></picture>标签；
在这些标签内创建一个你想用来执行任何一个特性的<source></scource>标签；
添加一个media属性，用来包含你想要的特性，如宽度（max-width，min-width），方向（orientation）等；
添加一个srcset属性，属性值为相应的图像文件名称，进行加载。如果你想提供不同的像素密度，例如Retina显示屏，可以添加额外的文件名到srcset属性中；
添加一个回退的<img>标签；

<picture>的工作原理

<picture>语法

由上面的示例代码可知，在没有引入js和第三方库，CSS中没有包含media queries的情况下，<picture>元素可以实现只用HTML来声明响应式图片；

<source>元素

<picture>标签它本身没有属性。神奇的地方是<picture>被用来当做<source>的容器。
<source>元素，是用来加载多媒体的比如视频和音频，已经被更新用到图片的加载并且一些新的属性已经被添加：

srcset (必需)

接受单一的图片文件路径(如：srcset=”img/minpic.png”).

或者是逗号分隔的用像素密度描述的图片路径(如：srcset=”img/minpic.png,img/minpic_retina.png 2x”),1x 的描述是默认不使用的。

media (可选)

接受任何验证的media query,你可以看到在CSS @media选择器(如：media=”(min-width: 320px)”).

在之前的<picture>语法的例子里已经用到了。

sizes（可选）

接收单一的宽度描述(如：sizes=”100vw”)或者单一的media query宽度描述(如：sizes=”(min-width: 320px) 100vw”).

或者逗号分隔的media query对宽度的描述(如：sizes=”(min-width: 320px) 100vw, (min-width: 640px) 50vw, calc(33vw - 100px)”) 最后的一个被当做默认的。

type(可选)

接受支持的MIME类型(如: type=”image/webp” or type=”image/vnd.ms-photo”)

浏览器会根据这些提示和属性来加载确切的图片资源。根据标签的列表顺序。浏览器会使用第一个合适的<source>元素并忽略掉后面的<source>标签。

添加最后的<img>元素

<img>元素在<picture>内部用来当浏览器不支持时或者没有源标签匹配时的显示。在<picture>内使用<img>标签是必须得，如果你忘记了，将不会有图片显示出来。

用<img>来声明默认的图片显示。将<img>标签放到<picture>内的最后，浏览器在找到<img>标签之前会忽略<source>的声明。这个图片标签也需要你写上它的alt属性。

文中借鉴了很多其他的文章，到这里针对于picture的所有介绍就结束了，那么现在就去试试它吧~

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持路饭。
