如何拆解vivox20？(2)

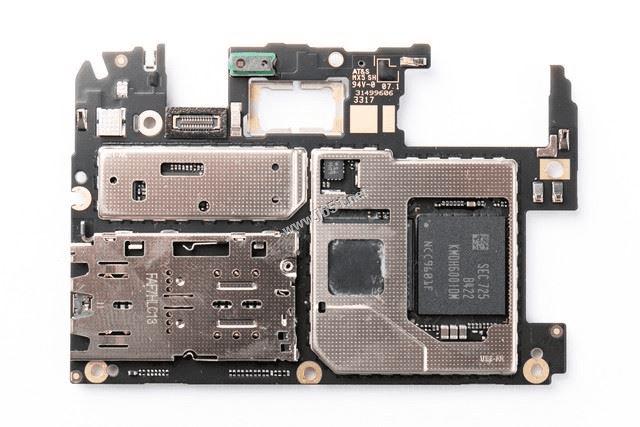

看完了主板正面，再来看看主板背部，同样十分紧凑，顶部的前置摄像头也有盖板固定，旁边的光线距离传感器集成在主板上。听筒与双摄部位都有大面积的挖空，目的就是为了给它们留出尽可能多的空间。

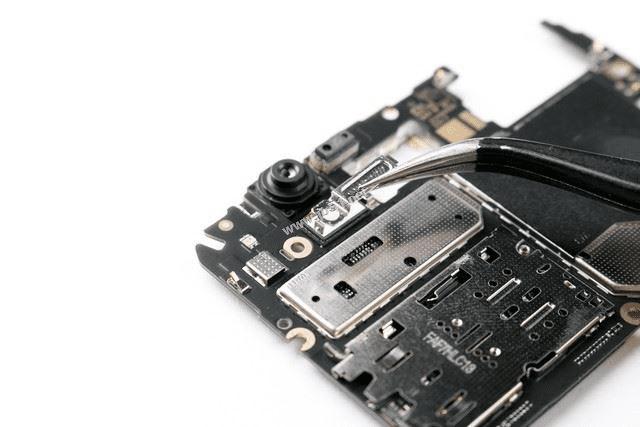

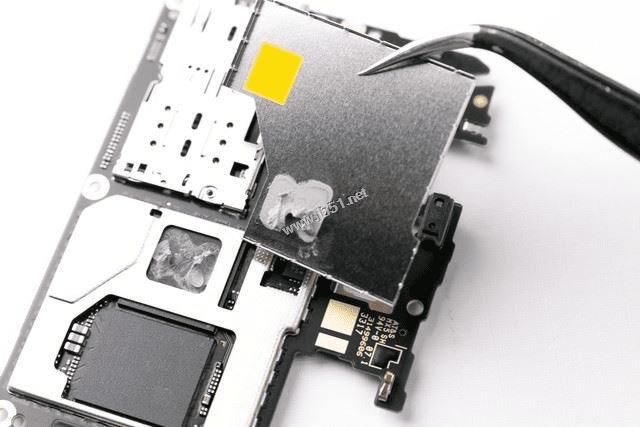

取下前置摄像头的固定盖板。

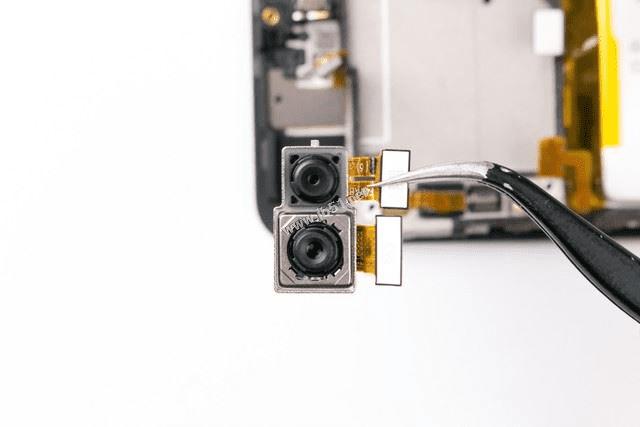

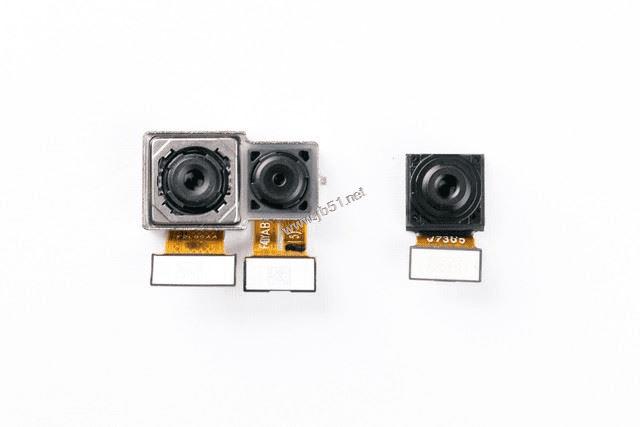

随后分离摄像头，可以明显看出主摄像头的1200W像素传感器模块明显比500W像素的大了一圈，后者不支持自动对焦，它的作用就是辅助完成景深照片的拍摄，遗憾不能通过不同的焦段实现无损变焦。前置摄像头的体积可谓之巨大，估计是和主摄像头采用了同样的全像素双核感光元件。

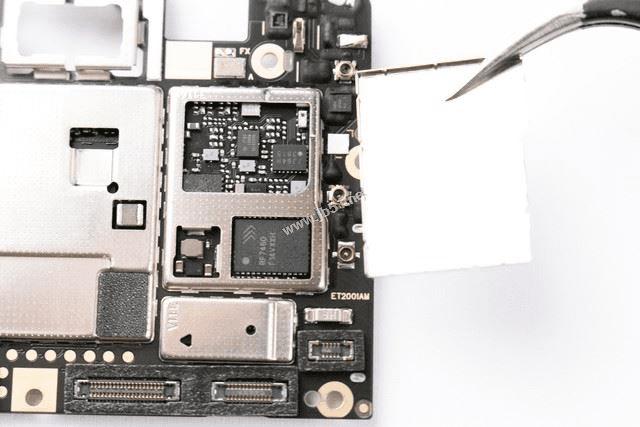

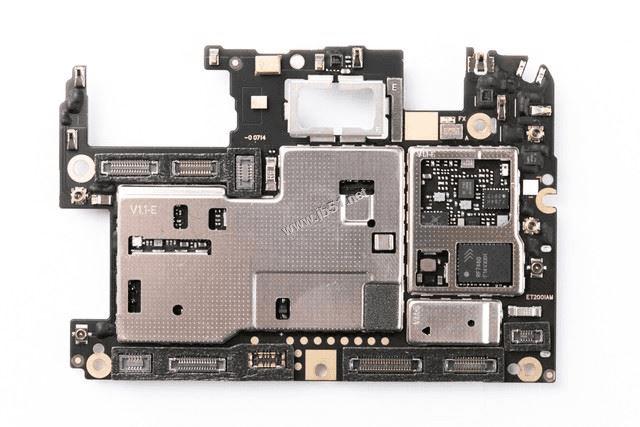

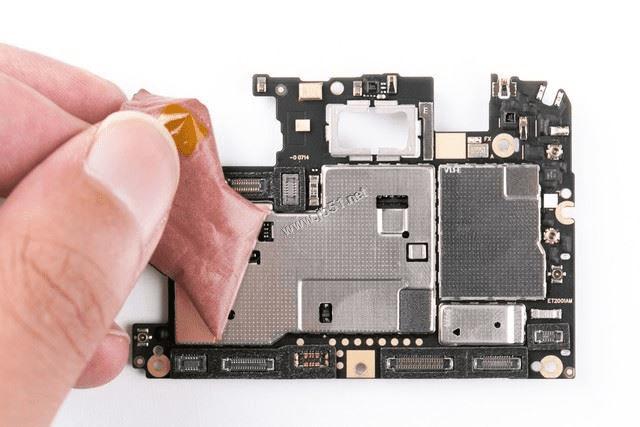

主板上的屏蔽罩大多是焊死的，所以我们不能逐一掀开看里面的芯片了。从芯片散热上来看，高通骁龙660移动平台享受到了覆盖散热硅脂的清爽待遇，而其它的芯片则没有这个福分。所以在散热设计上，这代产品反而没有上一代做得好了，因为我记得上一代包括射频芯片，无线模块等发热大户都是有散热硅脂设计的。

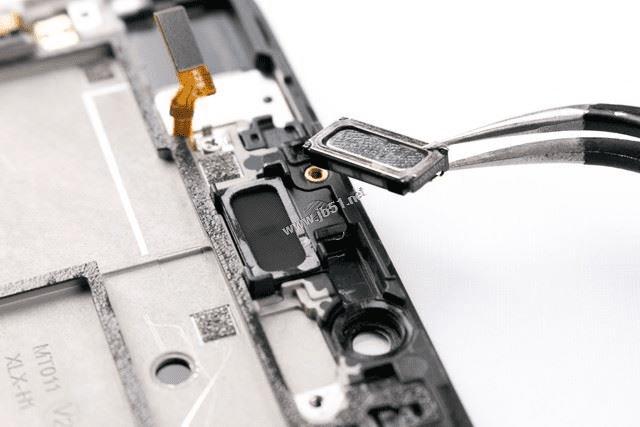

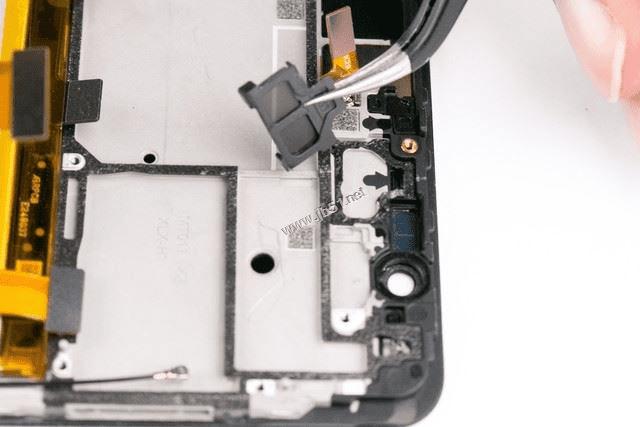

听筒的设计比较有意思，我们看到它所在的位置并不是非常的靠上，但是从机身正面看，出音孔的位置其实是很靠上的，听筒的声音怎么会拐弯的呢？

是需要一个导声管的设计，这也是全面屏对于听筒的普遍处理办法，夏普AquosS1，三星S8都是这么做的，而小米第一代那种悬臂梁压电陶瓷发声装置体验很差，显然是要被淘汰的，所以二代也乖乖这么做了。

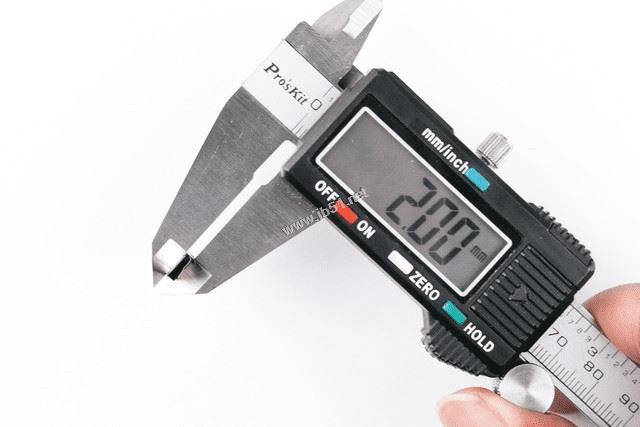

测量了一下听筒的厚度，仅有2mm。

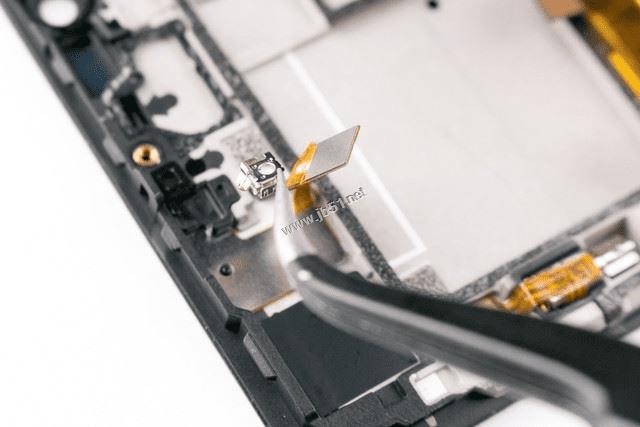

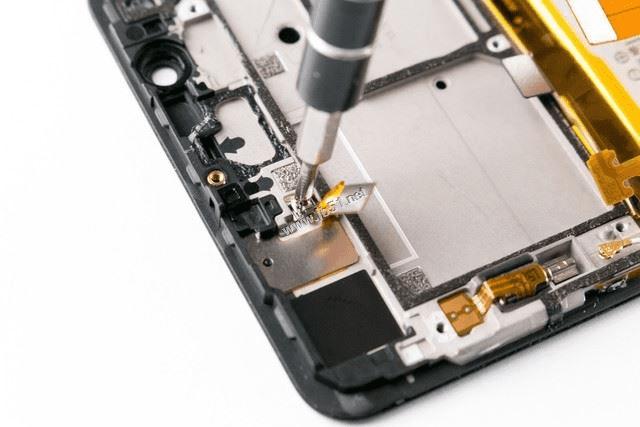

这里有一颗螺丝，固定着一个金属传导片，应该是给双摄的辅助摄像头接地的。

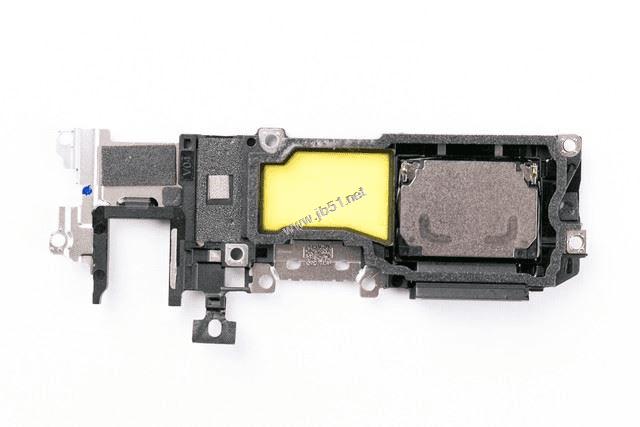

机身顶部的拆解到这里就全部结束了，接下来开始拆解底部的扬声器模块，首先卸去所有的固定螺丝。不知道大家有木有注意到扬声器模块表便的蓝色盖子，盖子下面是一堆白色球形颗粒。

分离扬声器，可以从上面的镭射文字看出是来自大厂AAC的产品。在扬声器背部的黄色透明薄膜内，看到了更多的白色颗粒，我推测这应该是AAC的一项专利技术，意在提升手机扬声器的外放品质，而至于提升了哪方面的效果，我就不瞎猜了，大家可以共同探讨。总之音效方面，该机的外放声音真的很洪亮，而且不会有明显齿音，稍稍逊于我的iPhone7Plus。要知道后者采用的可是双扬声器。

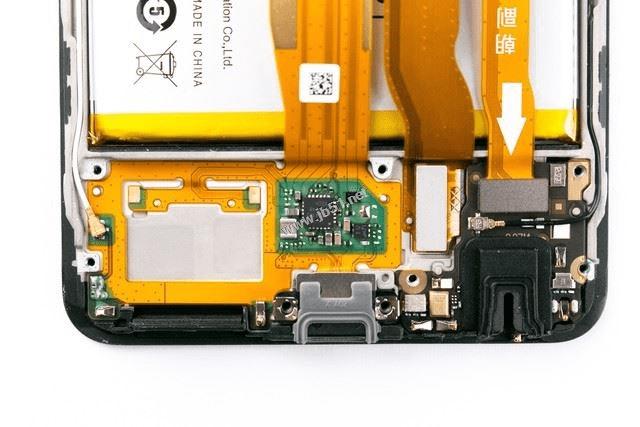

在扬声器模块的底部，拥有两部分区域，一部分是数据接口区域，小板区域，它们是不相连的。

首先，断开所有的连接器。

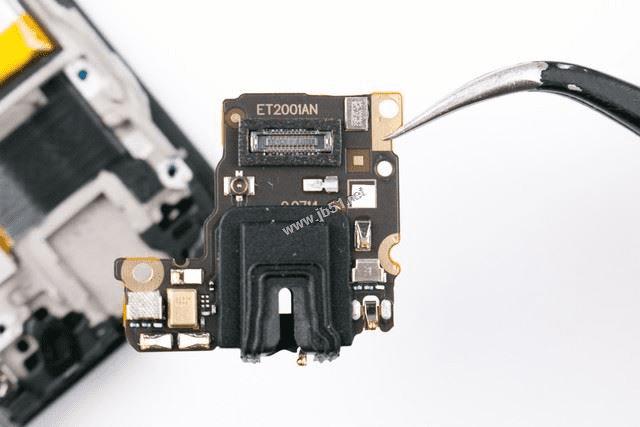

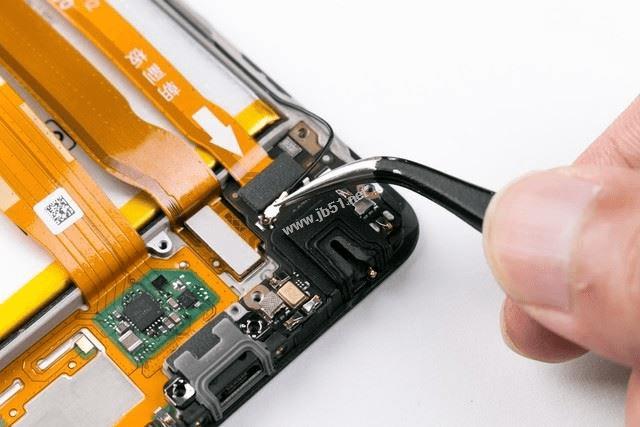

随后取出底部小板，它集成着耳机接口以及麦克风。耳机接口表面有橡胶密封。

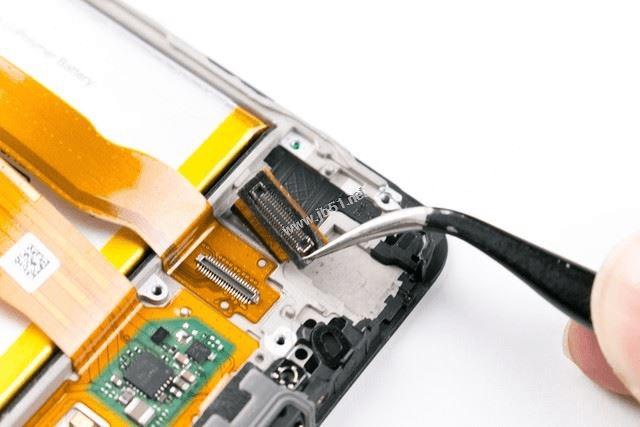

显示屏的排线竟然在这里又桥接了一根排线，然后再连接主板。

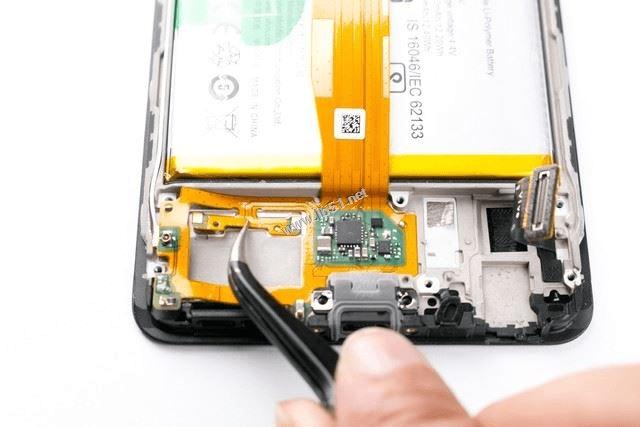

将底部的数据接口排线一点点掀开，并最终将其取出。

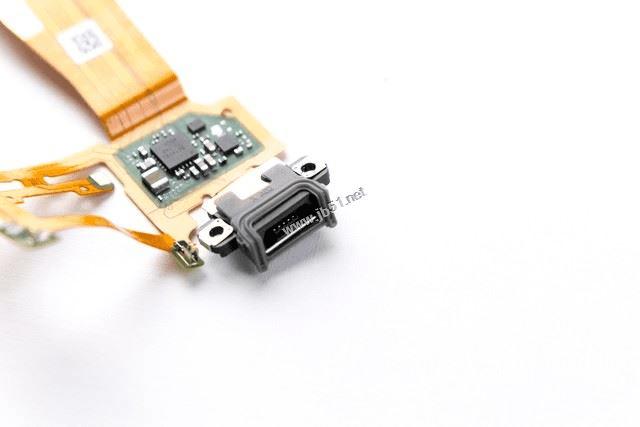

数据接口也有橡胶进行密封。

拆解到这里，顶部和底部基本上都拆光光了。最后还剩下电池。

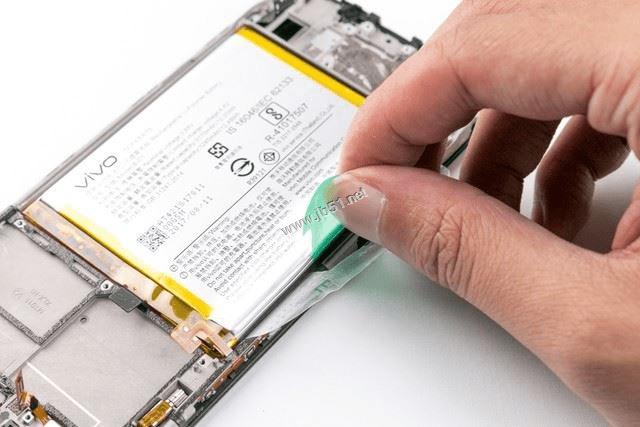

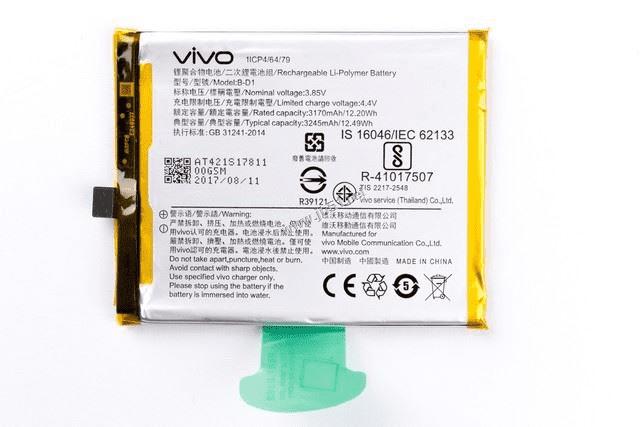

电池上有个绿色提手，根据提示将提手提起，便可以分离电池。不过分离的过程还是有点费劲的，因为电池背部的胶黏性挺强的。

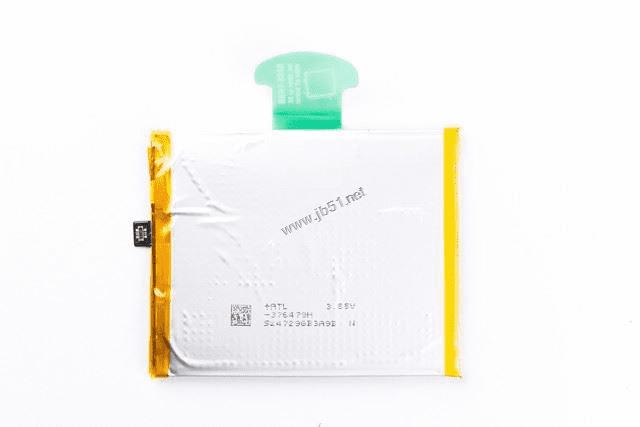

从电池背部我们看出该机采用大厂ATL的电芯，典型容量3245mAh，12.49Wh，4.4V充电电压支持双引擎闪充技术。

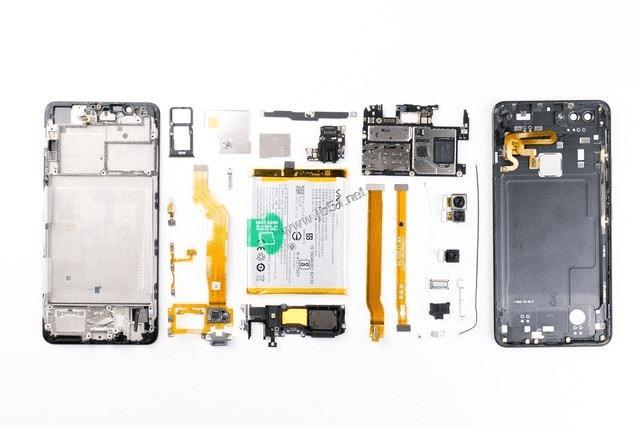

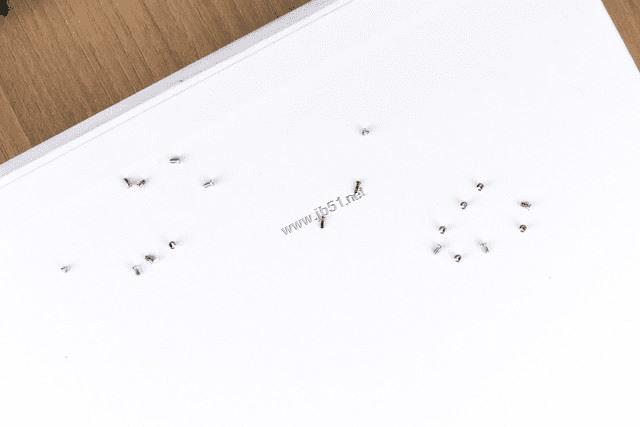

最终我们在vivoX20中拆解出19颗螺丝。

拆解总结：

vivoX20虽然采用了近期刚刚时兴起来的全面屏，但是整机内部构造品质依然延续了历代X系列的可靠设计，连接器的固定，边角的处理以及密封性都做得不错，电池，扬声器模块也都采用了大厂的先进产品。如果让我说哪里需要加强，我认为如果再多增加些散热设计，将面部识别做的更可靠易用，从而取消背部指纹识别，并且再取消耳机接口，让电池容量达到3600mAh以上，那这款手机就真的很让我心动了。置于性能嘛，能高帧率玩儿王者荣耀不卡顿，对于我来说就够了。
