vivo在X20上采用全面屏的设计非常赞,因为它要比曲面屏实用多了,你能在小巧的机身上获得更多的信息,获得极佳的视觉体验,而说到vivoX20的内部做工,其实我拆解之前就不是很担心,因为之前的Xplay6拆解以及X9S系列的拆解都让我十分满意(如果你不信可以对比下其它任何国产机型)。所以我们今天的拆解将把关注的重点放在内部元件是如何成全这块6.01英寸的全面屏的。

如何拆解vivox20?

作为一款主打全面屏与拍照的机型,vivo X20硬件上的亮点主要在于屏幕与拍照,此外全面屏设计,在颜值上也显得更具卖点。值得一提的是,vivo X20还邀请了彭于晏、鹿晗、周冬雨强大代言阵容,以下是vivo X20详细参数。

Vivo X20参数配置
屏幕规格 6.01英寸2160x1080像素(Super AMOLED全面屏)
CPU型号 高通骁龙660(64位八核)
RAM内存 4GB
ROM存储 64GB/128GB(最大支持256GB存储拓展)
相机规格 前置1200万和后置1200万+500万双摄像头
电池容量 3245mAh(支持快充)
网络制式 全网通4.0(双卡双待)
操作系统 Funtouch OS 3.0(基于Android 7.1.1)
机身尺寸 155.85x75.15x7.2mm(159g)
机身颜色 金色、玫瑰金、磨砂黑(金属机身)
参考价格 2998元
手机特色 全面屏、指纹识别、双摄像头、Hi-Fi、Face Wake面部识别
更多了解 vivo X20评测

如何拆解vivox20?

关于拆解难度,vivoX20的评级为容易。这是因为该机采用安卓手机常规的结构设计,并且电池设计有提手可以轻松分离,便于更换。背壳与机身采用螺丝加卡扣的固定方式,只要掌握了技巧便可以轻松分离。整机总共设计有19颗固定螺丝,所以拆解并不难。

如何拆解vivox20?

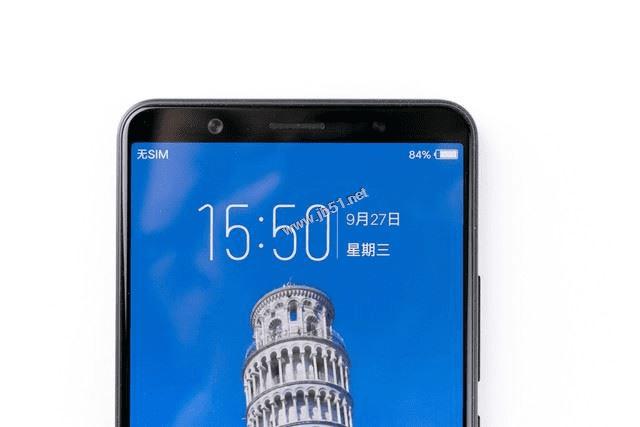

在拆解之前我们先来简单了解下这款机器。该机正面采用6.01英寸的2K屏幕,分辨率2160*1080,屏幕材质为SuperAMOLED。屏幕的四个边角也赶时髦的加上了轻微的圆角设计,不仔细看都看不出来。屏幕顶端设计有1200像素的双核像素摄像头,支持人脸识别,用于解锁的速度很快。在听筒右侧当然也少不了柔光灯的加入。

如何拆解vivox20?

屏幕底部的宽度目测和顶部是一样窄,所以取消home键是必须的。取而代之的是手势操作,你只需要从屏幕底部中央位置向上滑动便可以执行home键操作,另外分别从屏幕底部左右两侧向上滑动,可分别执行多任务和返回键的功能。

这种操作的自然程度超出了我在获得这款机器之前的预期,因为如果是实体按键,你的大拇指首先要滑动一段行程,然后用力按下按键,此时由于你按压的着力点很有可能没有承托,机器还会移位,甚至有从手上掉落的风险(小手配大手机就经常会有这个问题),而手势操作由于不需要用力按这一步,所以具备更高的操控性,而且向上滑动本来就是拇指归位前的一个行程,所以流程会非常自然。如果你对这种操作还有质疑,不妨亲自试试。

如何拆解vivox20?

接下来再来看看机身背部,指纹识别在该机得到保留,因为毕竟面部识别技术才刚刚在手机上应用,技术成熟度肯定还是没有已经久经市场检验的指纹识别技术靠谱的。

背部的主摄像头采用1200W像素+500W像素的组合,旁边是LED补光灯。

如何拆解vivox20?

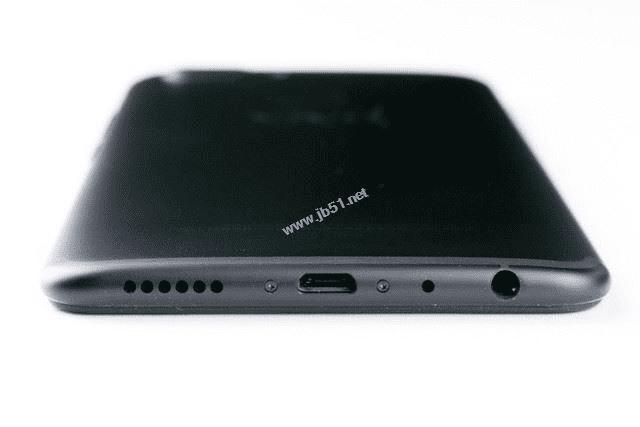

vivoX20的背壳采用中间微弧,两边大弧流线设计,能够让边角在视觉上更加纤薄,当然该机7.2mm的厚度表现已经很不错了。遗憾的是底部依然采用传统的MicroUSB接口,3.5mm耳机接口得以保留。

好外观部分就简单介绍到这里。开始拆解。

分离背壳:

如何拆解vivox20?如何拆解vivox20?

如何拆解vivox20?

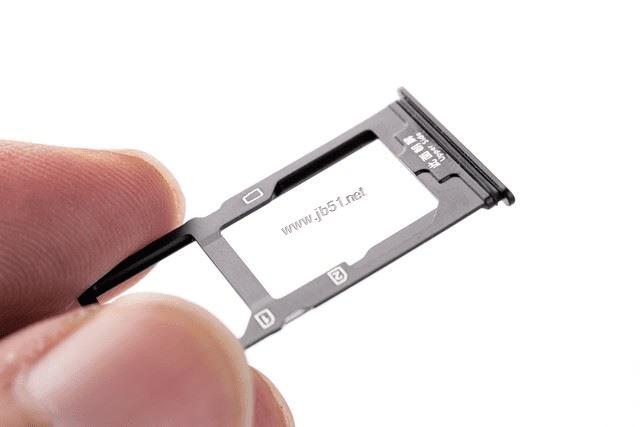

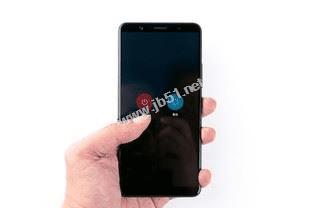

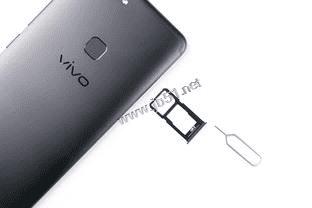

首先第一环节,是万年不变的关机取SIM卡托。卡托头部环绕一圈密封橡胶圈,这几乎已经成为防水手机的标配了,但该机一如既往的没有宣传防水效果。

如何拆解vivox20?

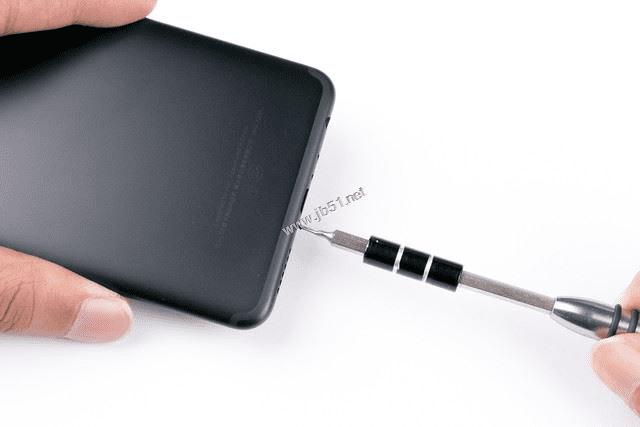

卸去机身底部两颗六角防拆螺丝。

如何拆解vivox20?

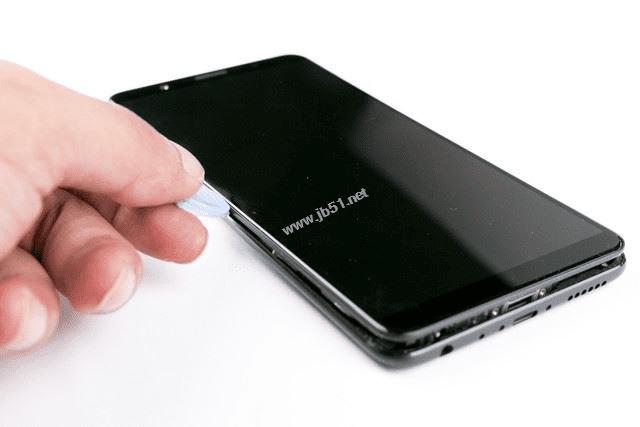

随后,利用塑料翘片从机身底部开始翘起背壳。由于背壳为金属材质,采用卡扣与机身连接,十分紧密,需要用力,所以千万别用金属撬棒来翘,很容易划伤背壳。

如何拆解vivox20?

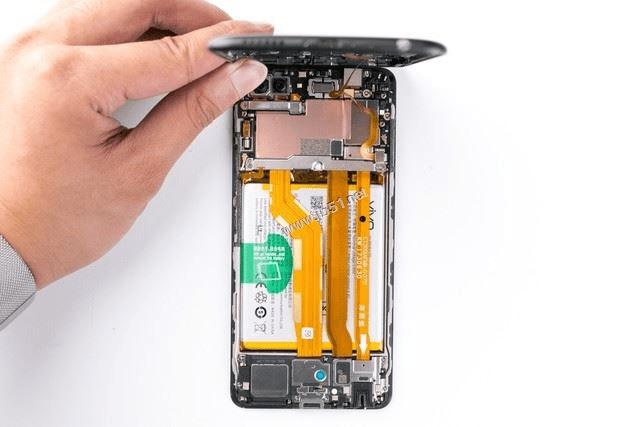

经过几分钟的努力,轻松将背壳掀开。机身采用安卓普及率最高的三段式设计。

如何拆解vivox20?

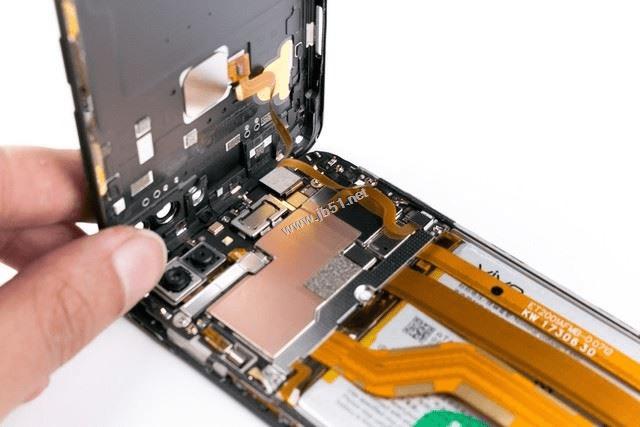

值得注意的是此时我们并不能将背壳完全分离,指纹识别排线依然与机身相连。而连接器上还设计有金属盖板,而且还是独立的专门为固定它而设计的固定盖板。

如何拆解vivox20?如何拆解vivox20?

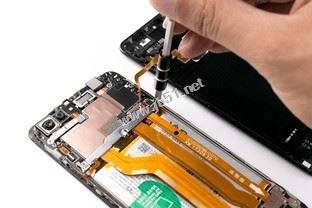

所以接下来,先将这枚独立金属盖板的固定螺丝卸去,随后取下这枚盖板。

如何拆解vivox20?

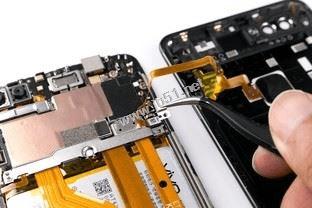

然后断开指纹排线连接器。背壳便完全分离了。

如何拆解vivox20?

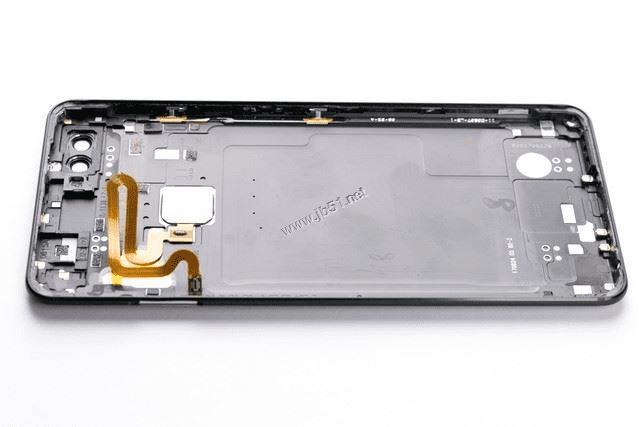

从这张背壳的特写可以看出,整个机身的确采用了大面积的金属材质,并且框架四周的密封性做的特别的好,边缘部位环绕着一圈黑色密封泡棉。与天线接触的馈点表面采用镀金处理,防止老化,电池的位置还专门挖出个槽来增大电池容量。

如何拆解vivox20?

细节方面,背壳的四角都采用注塑工艺加厚,防止磕碰变形。

如何拆解vivox20?

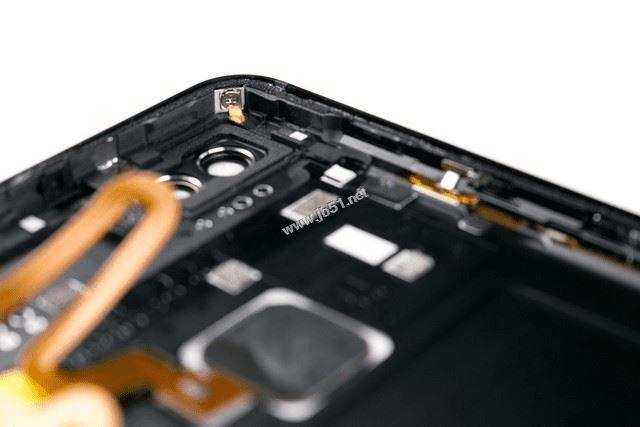

右上角还有一颗螺丝固定一个小传导片。应该是为了导出摄像头可能存在的静电的。

如何拆解vivox20?

相比上一代X9s,vivoX20的背壳少了大面积的石墨散热贴,不知是因为空间原因还是这代的骁龙660芯片的发热控制的更好了。这个还要通过发热测试进行探索。

如何拆解vivox20?

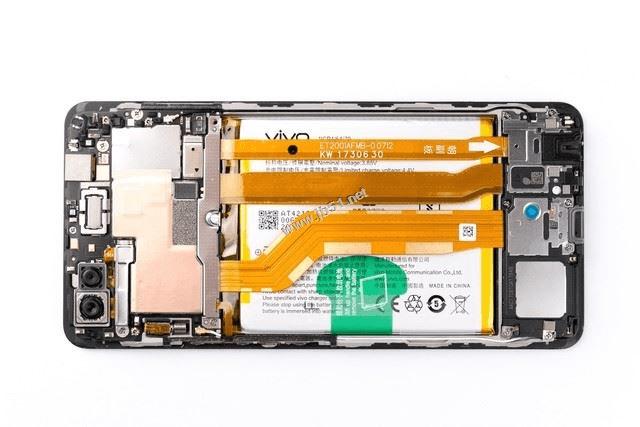

我们再将目光转回机身,总体感觉和上一代的差距并没有想象中的那么大。

如何拆解vivox20?

如何拆解vivox20?

如何拆解vivox20?

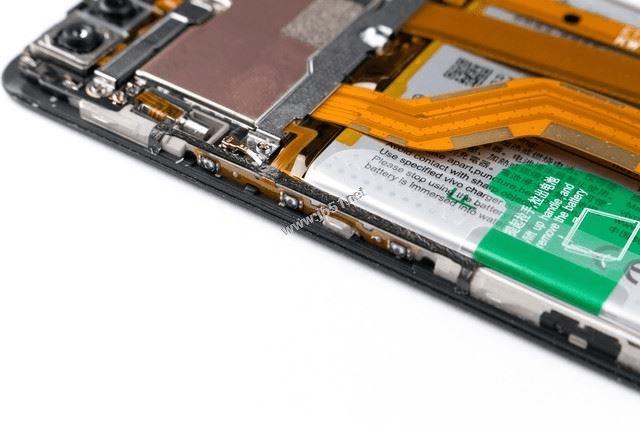

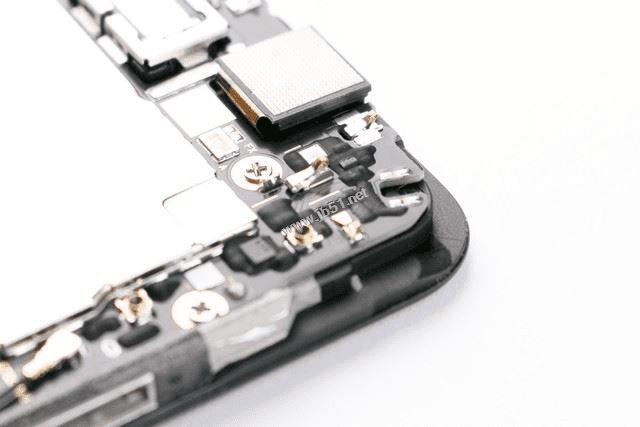

在密封性上,也延续了上一代的严谨态度,在按键,Sim卡托开孔的位置,都有密封泡棉包裹,本来就不多的裸露芯片还采用了黑色点胶来避免水汽意外进入而已引起的短路。

如何拆解vivox20?

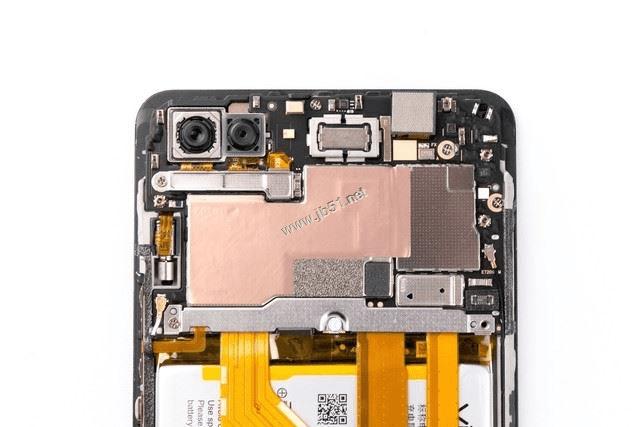

主板的元件密度挺高的,芯片屏蔽罩设计有铜散热片,效率和成本都要比石墨散热贴更高,连接器方面,除了两枚同轴线由于自身的稳固程度已经很高所以没有特殊固定,其它都被金属盖板固定。

如何拆解vivox20?

如何拆解vivox20?

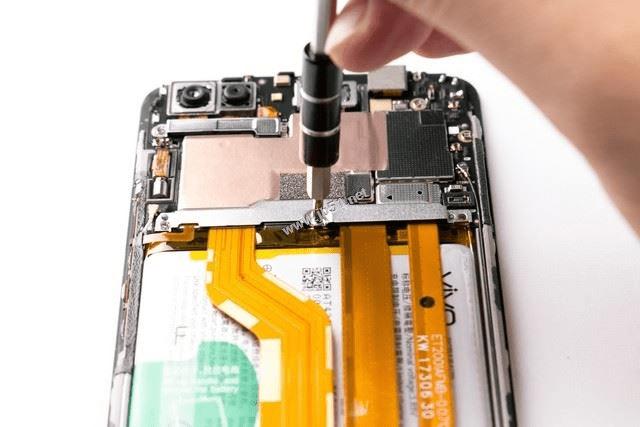

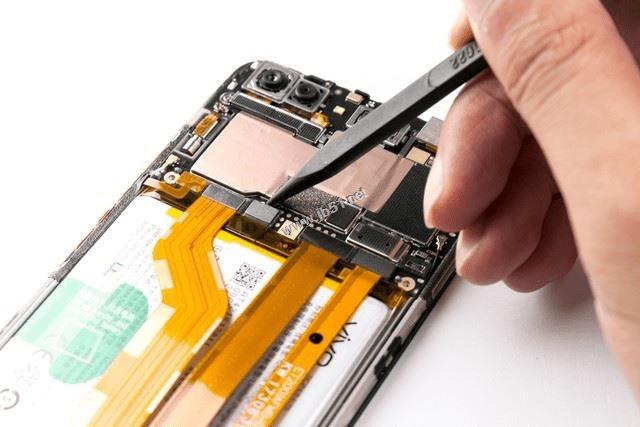

卸去底部固定盖板螺丝,随后取下盖板,便可以看到下方大量的连接器,一共有5枚,分别对应着按键,屏幕,电源,副板和数据接口。随后依次用塑料翘班将它们断开。

如何拆解vivox20?

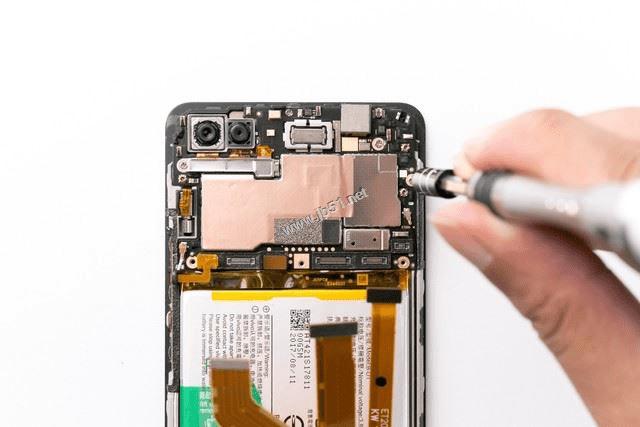

接下来卸去主板四周所有可以看到的螺丝。

如何拆解vivox20?

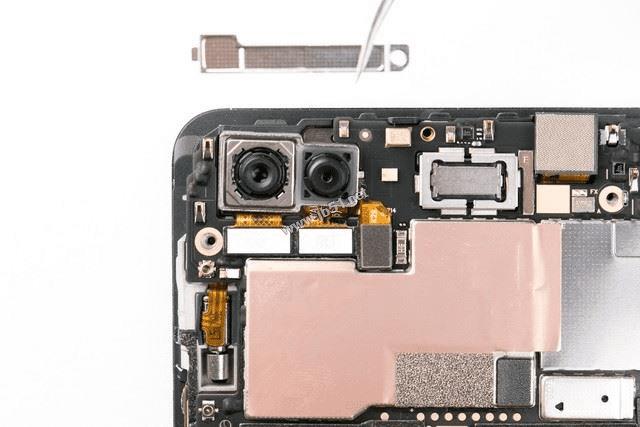

主摄像头有两个连接器,旁边还有一个触屏连接器,它们被一个金属盖板固定。

如何拆解vivox20?

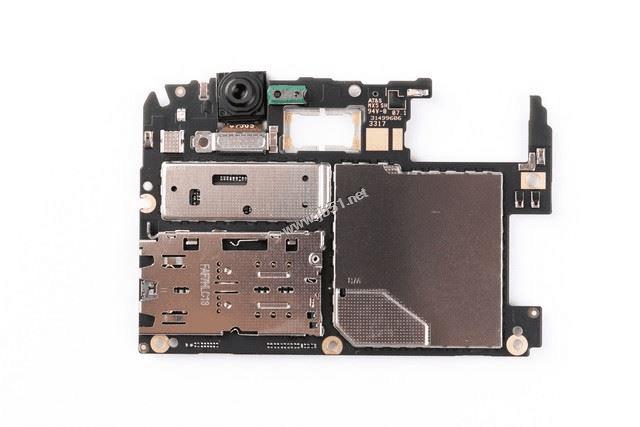

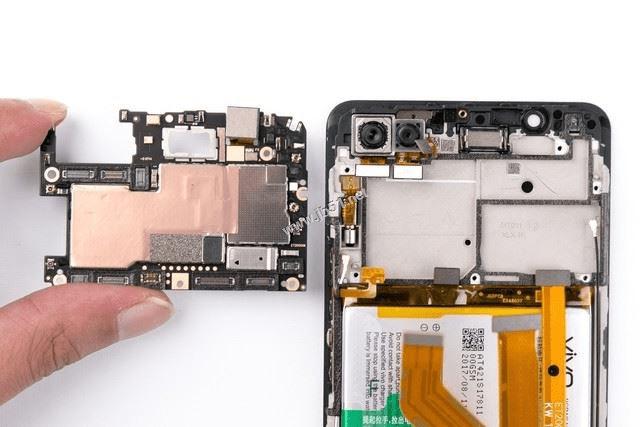

当连接器和螺丝都卸去之后,我们便可以小心将主板从机身上取下来了,主板底部的防滚架结构也展现出来,震动转子与听筒都嵌入在里面。
