魅蓝note6内部做工分析(4)

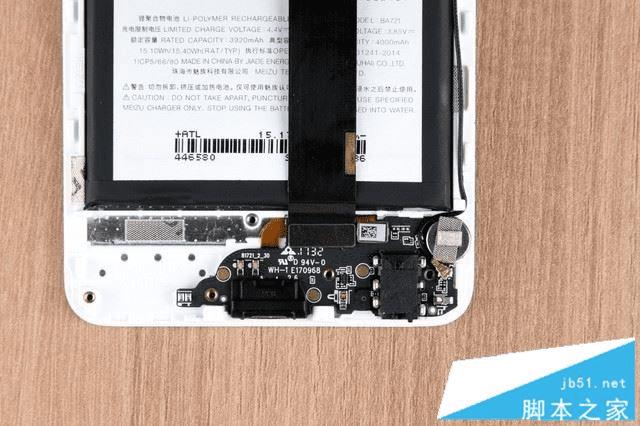

在扬声器底部便是底部PCB

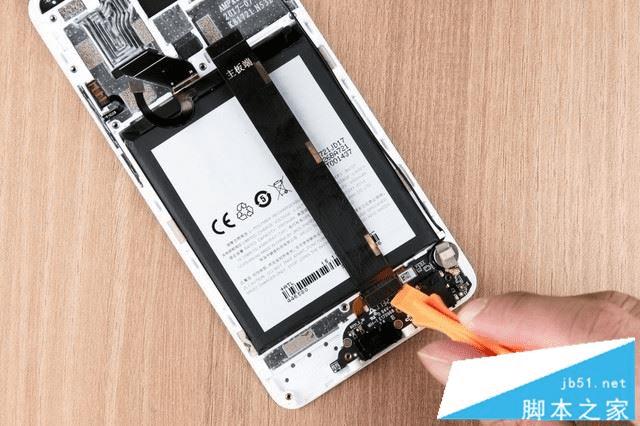

首先断开所有连接器

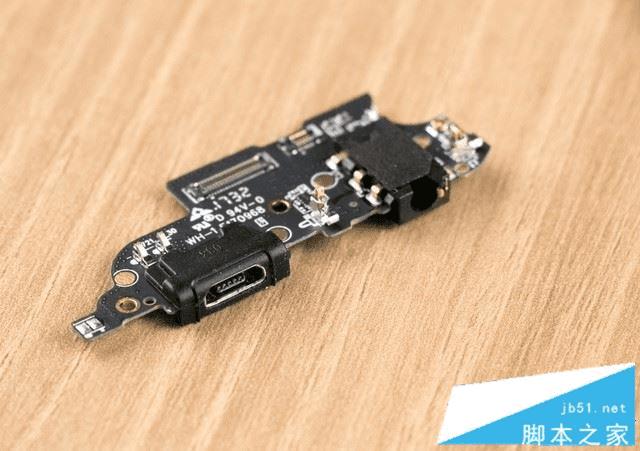

随后便可以利用翘棒翘起底部PCB。可以看出耳机接口以及数据接口都集成在这里

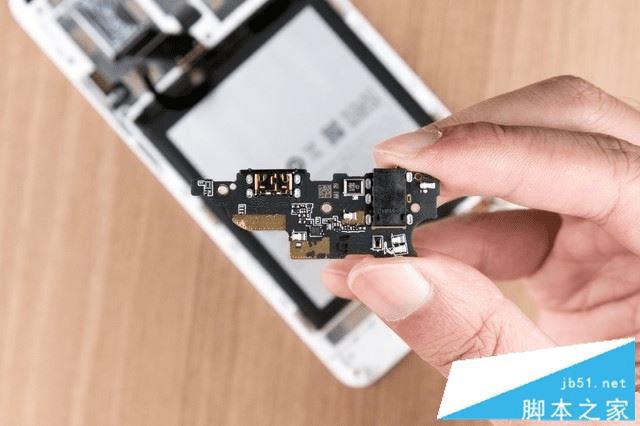

背部设计有通话麦克风。

在数据接口位置可以看到橡胶密封圈设计，耳机接口的蜜蜂显得较为简陋。

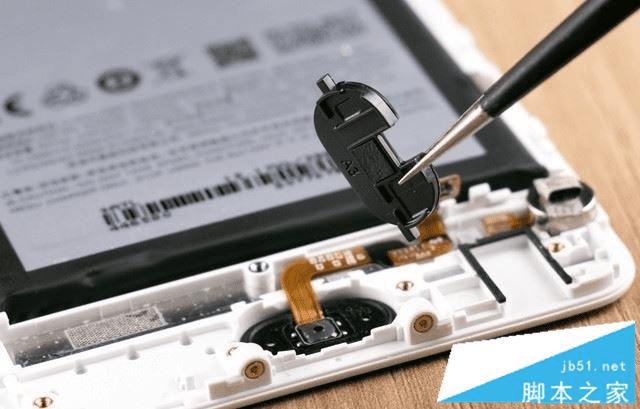

卸去底部PCB之后便可以看到底下的mTouch按键结构了。和众多魅族手机的Mtouch设计一样，该机也采用两段式设计，我们先取下一块塑料垫片，按键微动和指纹识别总成则集成在键帽上。

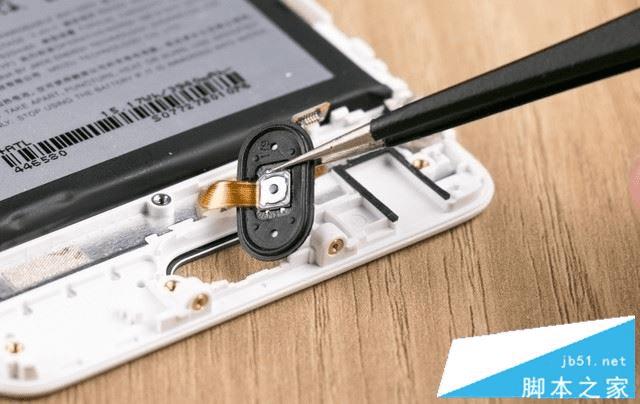

取下键帽，可以看到四周有黑色的橡胶密封。

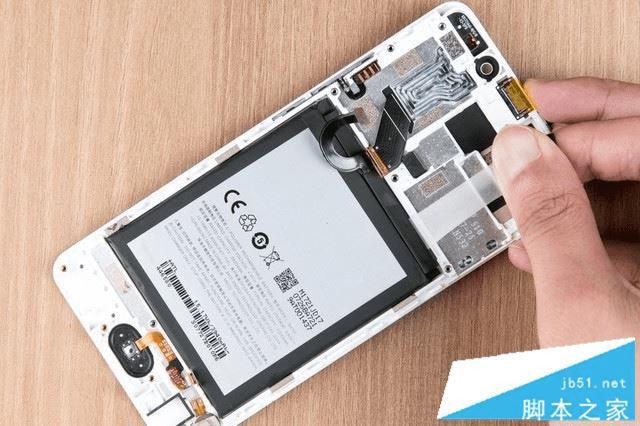

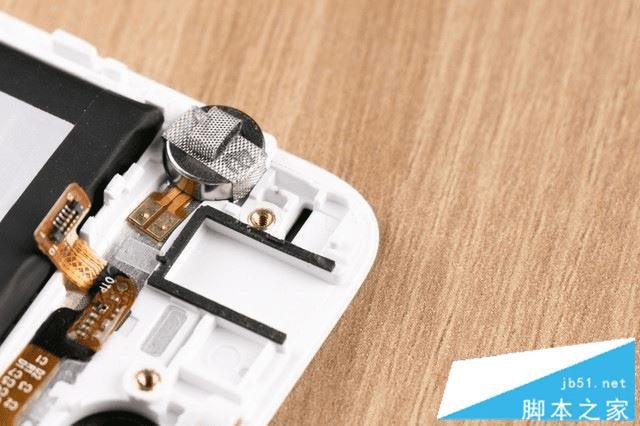

震动器设计在耳机接口旁边，采用触点连接。

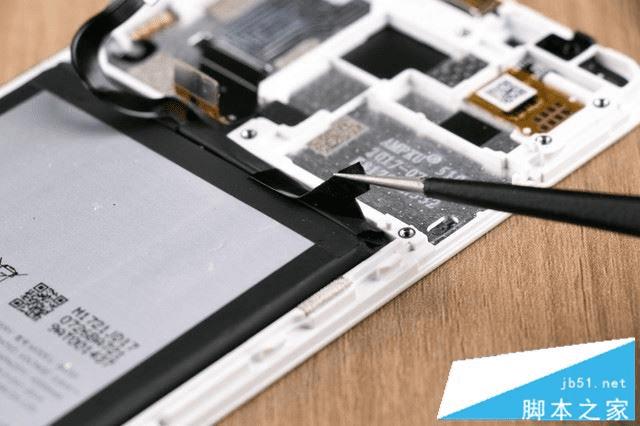

最后我们来卸下电池。在电池左上位置看到了黑色的提手，推测这里采用拉胶设计。

将拉胶小心提出之后，电池依然纹思不同。可以断定下面还有强力双面胶固定。经过一段时间的努力终于将电池卸去。

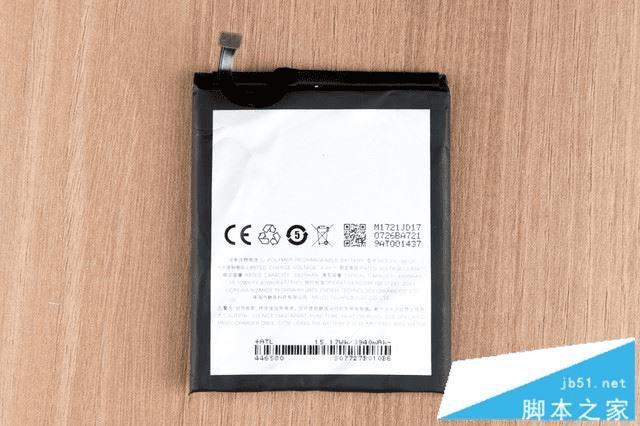

该机电池采用大厂ATL的，额定容量3940mAh，15.17Wh。此价位段还能采用ATL的电池目前我在其他手机型号上还从没见过。

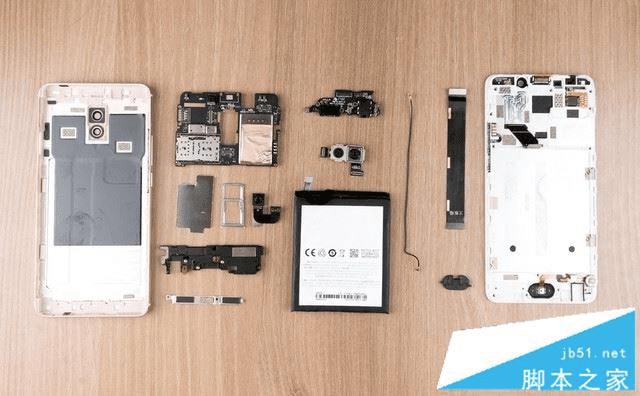

全家福。

拆解总结：

魅蓝note6总的来说作为一款顶配售价不足1700的中低端手机，该机的内部设计有以下优点，整体结构紧凑，主板利用率高从而给大电池留出了空间，芯片散热设计以及连接器和芯片的屏蔽做的都很到位，三防性设计虽然较为简陋，但能做成这样也算不错了。不过也能看出某些地方节约成本的痕迹，但总的来说，这是一款良心产品，虽然外观我并不太看好，但我还是推荐购买。
