魅蓝note6内部做工分析(2)

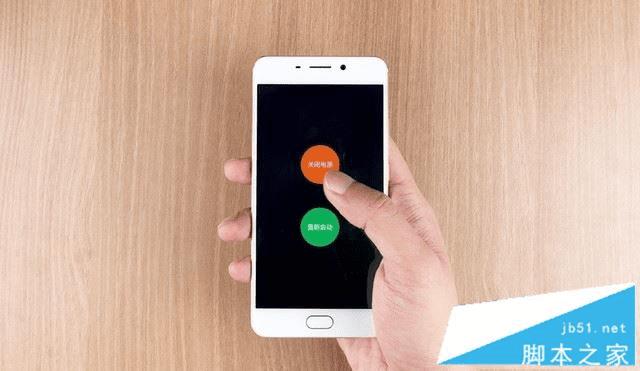

好了,开始拆解。首先关机。

魅蓝note6内部做工分析

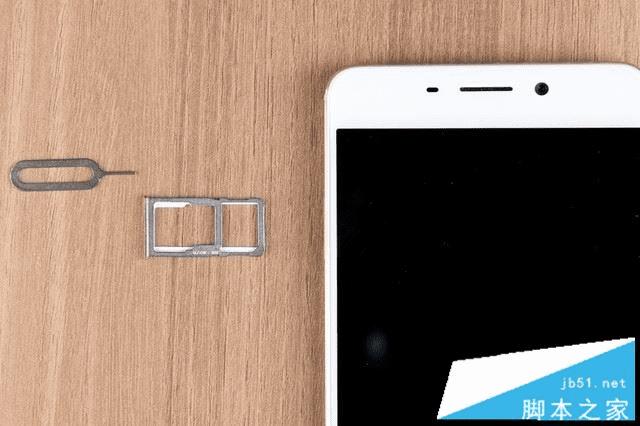

取SIM卡,该机的Sim卡托采用与或卡槽,支持TF卡拓展。

魅蓝note6内部做工分析

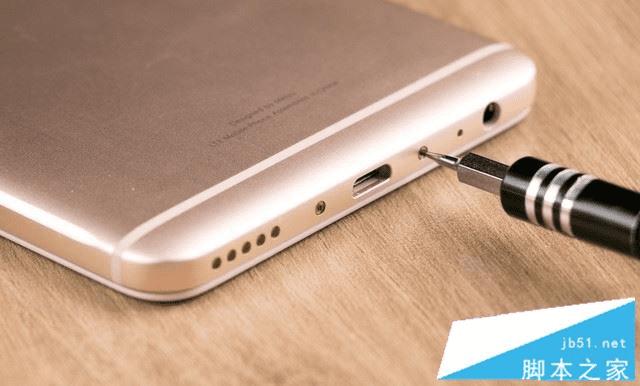

首先,卸去机身底部的五角梅花螺丝两颗。

魅蓝note6内部做工分析

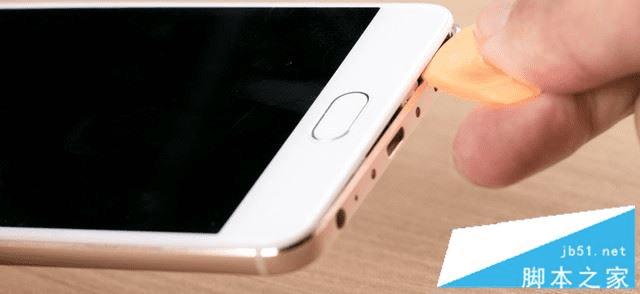

随后利用薄塑料翘片沿着机身底部的背壳屏幕接线处向下翘,需要用血力量便可以敲开一道缝隙,随后接着利用翘片扩大缝隙就可以了。

魅蓝note6内部做工分析

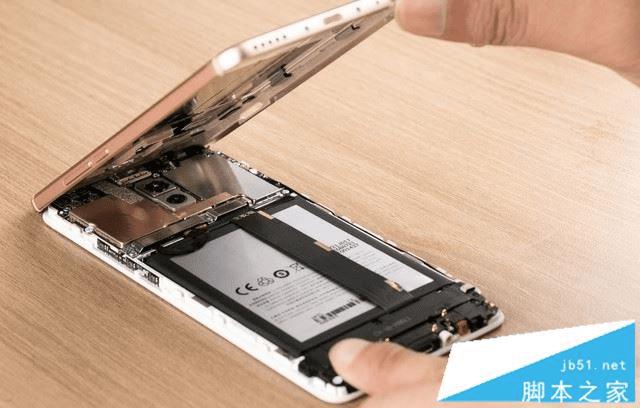

当三边的卡扣全部脱扣,我们就可以先开背壳啦。现在裸体的魅蓝Note6呈现在你眼前。

魅蓝note6内部做工分析

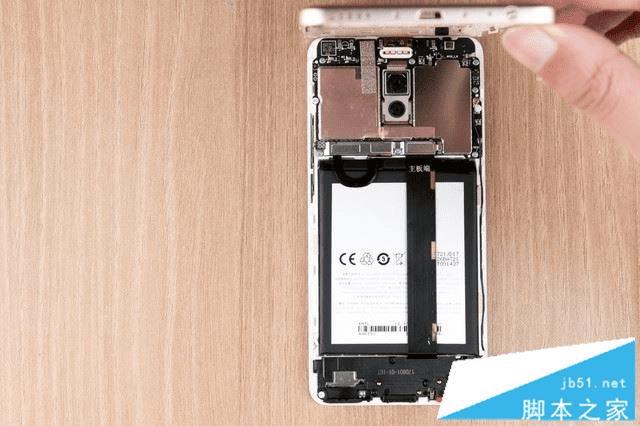

可以看出机身采用主流的三段式设计,而不是魅族Pro 7的C型设计。

魅蓝note6内部做工分析

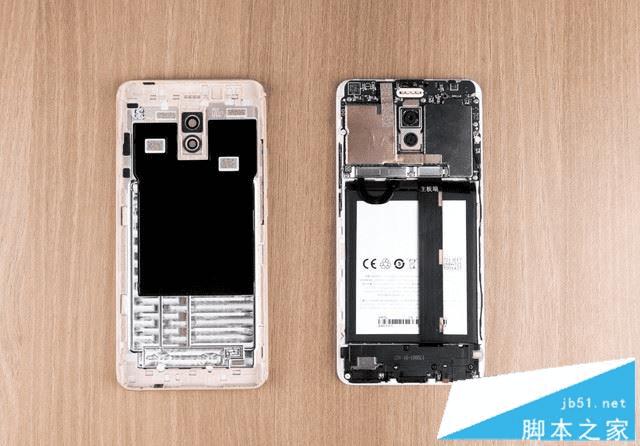

将背壳从机身上分离后发现机身并没有任何元件与背壳相连。

魅蓝note6内部做工分析

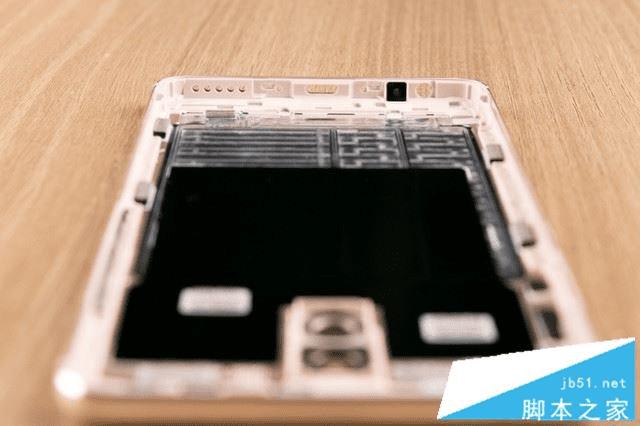

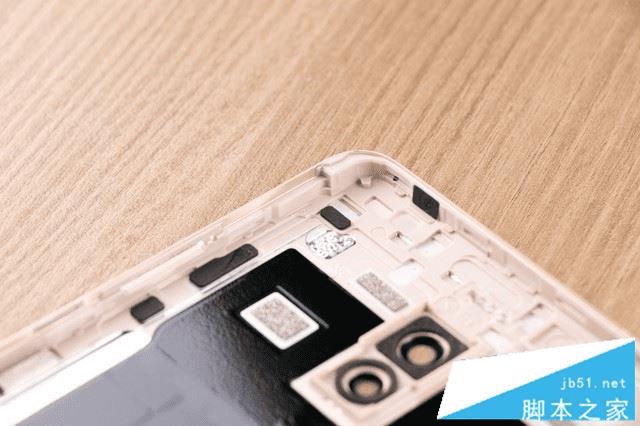

接下来我们先开看看该机背壳边角的防磕碰设计,可以看出边角经过了注塑加厚,表皮的金属相对较薄,承力主要依靠这层加厚的注塑。

魅蓝note6内部做工分析

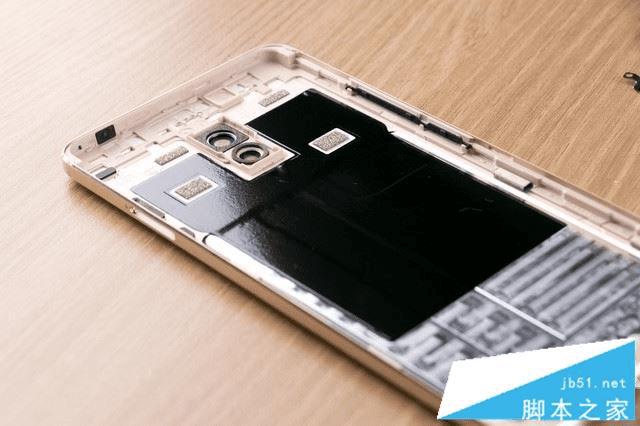

背壳的底部开孔部位没有密封材质,需要依靠底部对应元件作出相应处理。可以看出背壳内部采用少量的CNC工艺,大部分构型依靠注塑实现,这也符合该价位段手机的定位。

魅蓝note6内部做工分析

背壳中间主板与电池的对应位置采用了一块散热贴片辅助散热。

魅蓝note6内部做工分析

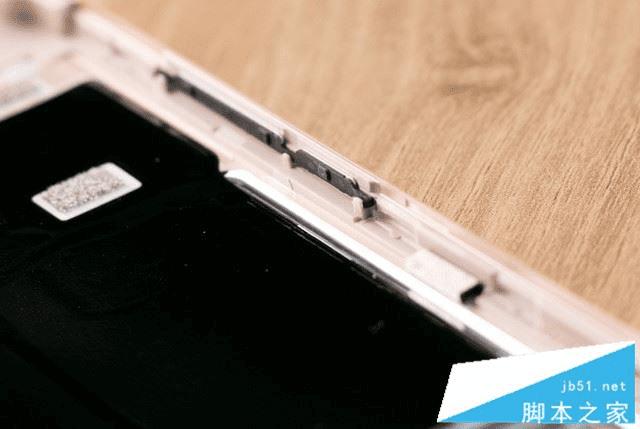

按键的密封性较好,键帽底部设计有橡胶垫片辅助密封。

魅蓝note6内部做工分析

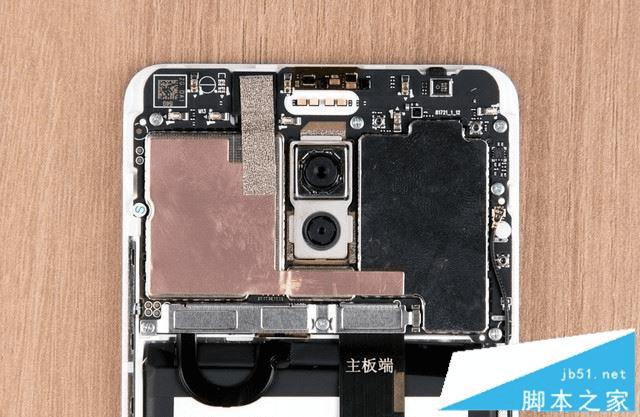

主板正面元件较为紧密,除了同轴线以外的连接器均被金属盖板固定,元件屏蔽方面,仅看到主板右侧有一颗小芯片没有被屏蔽,其余均被金属屏蔽罩覆盖,左边的屏蔽罩还贴有金属铜片辅助散热。

魅蓝note6内部做工分析

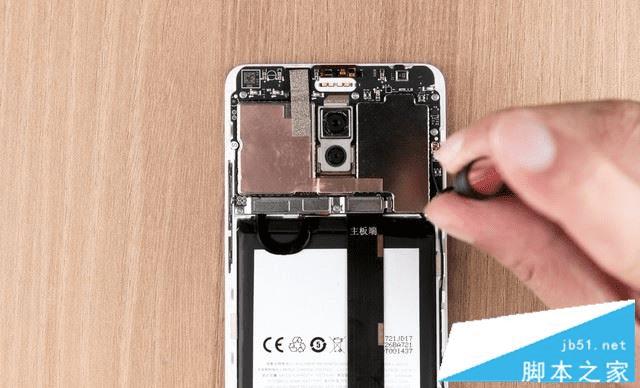

接下来卸去主板四周的螺丝。

魅蓝note6内部做工分析

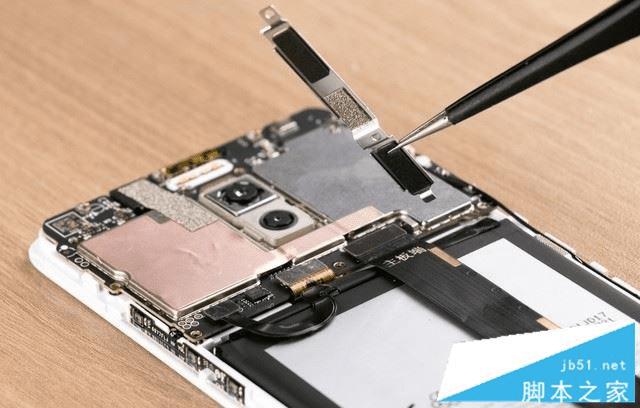

接下来将主板上唯一的一个金属固定盖板取下,在下面藏着三个连接器,每个连接器在盖板的对应位置都设计有一个垫片帮助固定。

魅蓝note6内部做工分析

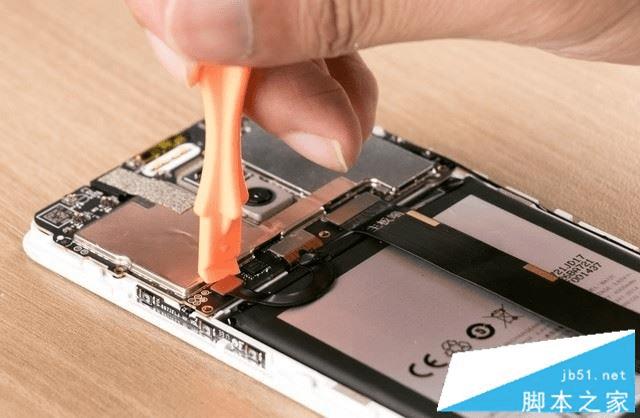

目前,当务之急便是让系统断电,所以断开最左边的电源连接器,随后在依次断开右边的显示屏线连接器,底部PCB连接器以及同轴线连接器。

魅蓝note6内部做工分析
