诺基亚3310内部做工分析(3)

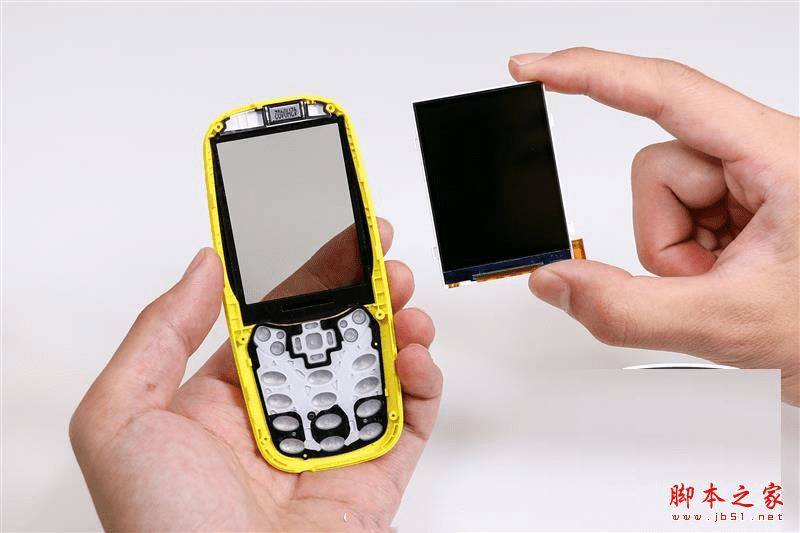

11、取下屏幕

屏幕为2.4英寸彩色屏幕

屏幕保护面板采用时下流行的弧形设计

并且有偏光涂层,提高阳光下可见度

诺基亚3310内部做工分析

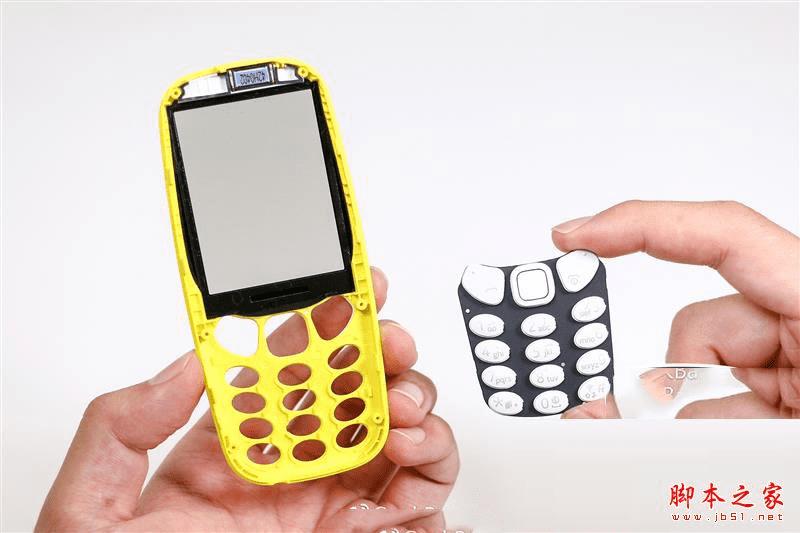

12、取下按键

按键采用一体化橡胶+塑料设计

类肤质涂层,触感温和,回馈有力

诺基亚3310内部做工分析

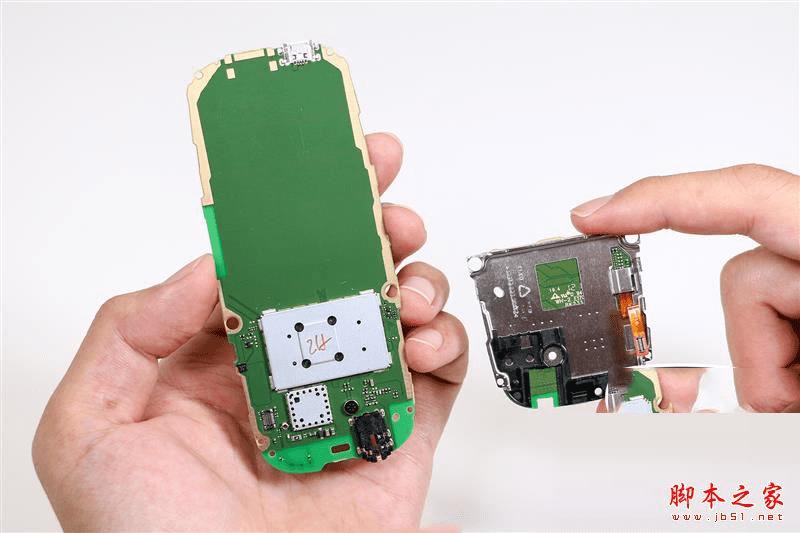

13、主板采用双层卡扣设计

键盘微动开关单独使用一块PCB,并有冰蓝色键盘LED背光

与主板之间通过排线链接

诺基亚3310内部做工分析

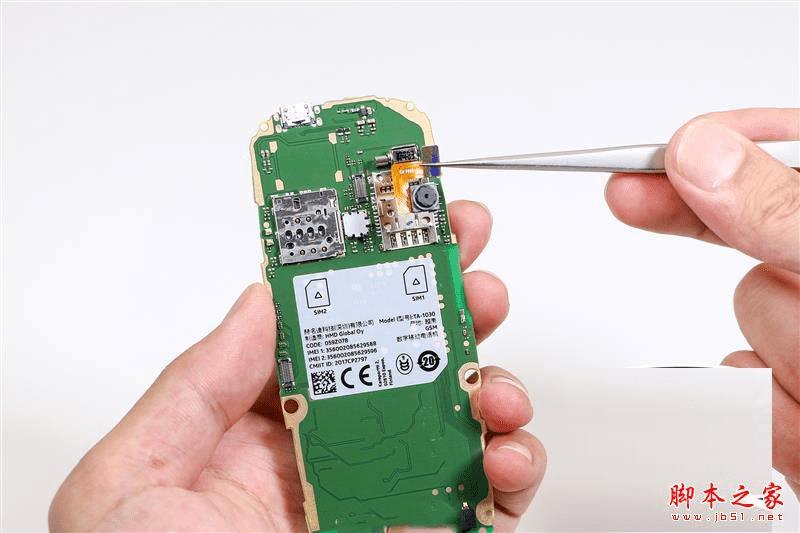

14、诺基亚3310复刻版加入了200万摄像头

排线链接,不干胶固定在主板

并且加入了闪光灯

诺基亚3310内部做工分析

200W摄像头特写

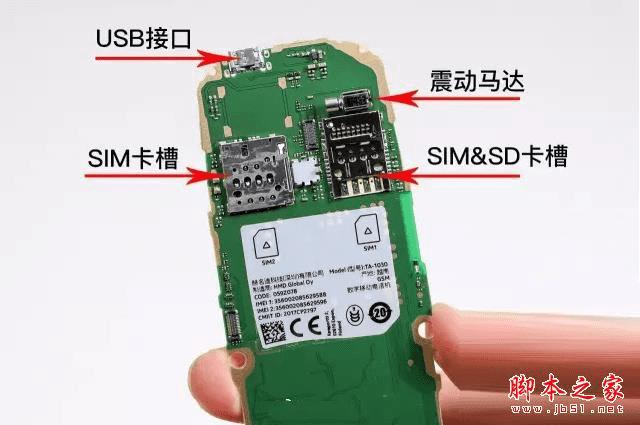

主板元件布局&简介

诺基亚3310内部做工分析

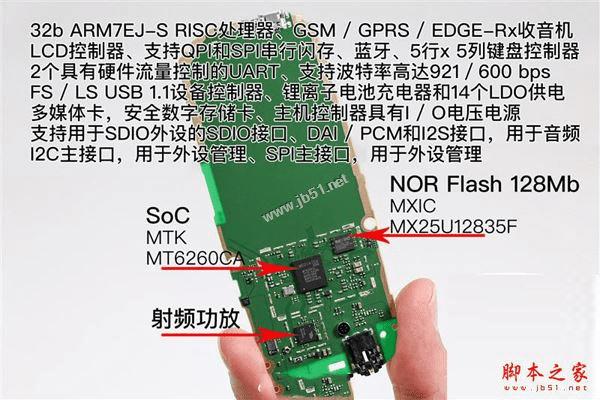

三块主要的元器件

主板上三块主要的元器件

诺基亚3310内部做工分析

主板详细分析:

1.采用MTK MT6260芯片组方案,单芯片解决一部手机的所有功能。

2.CPU、电源管理、基带、射频收发、显示驱动、蓝牙、FM、USB控制、充电控制等!

3.闪存方面采用16MB NOR Flash,供用户使用机身存储容量为1MB,最高支持32GB SD卡

拆解报告

1、这是一台由HMD(赫名迪)设计研发生产的诺基亚牌手机。

2、机器继承了3310,但是确实是重新设计的一台手机,从内到外。

3、整机虽然结构简单,但是做工细节很高水准。

4、机器采用MTK芯片组,一颗SoC、一颗16MB闪存、一颗射频功放,组成了这台诺基亚3310。

总结

2000年,诺基亚发布3310,十七年后诺基亚再次发布3310复刻版。

这十七年发生太多变故,就像打电话变成手机的一个附属功能一样,诺基亚辉煌不再,出售了手机品牌商标授权,但是它承载着太多的记忆。

这部复刻版诺基亚3310,彻头彻尾的第三方设计生产销售,贴着诺基亚的品牌。好在机器设计质感、做工细节还不错。

2.4寸屏幕、按键键盘、2G网络、200万拍照这些参数在时下显得格格不入。但是当你需要一部纯粹的打电话备用机,可以考虑这部售价399的3310复刻版,附送诺基亚情怀。
