拆解过程

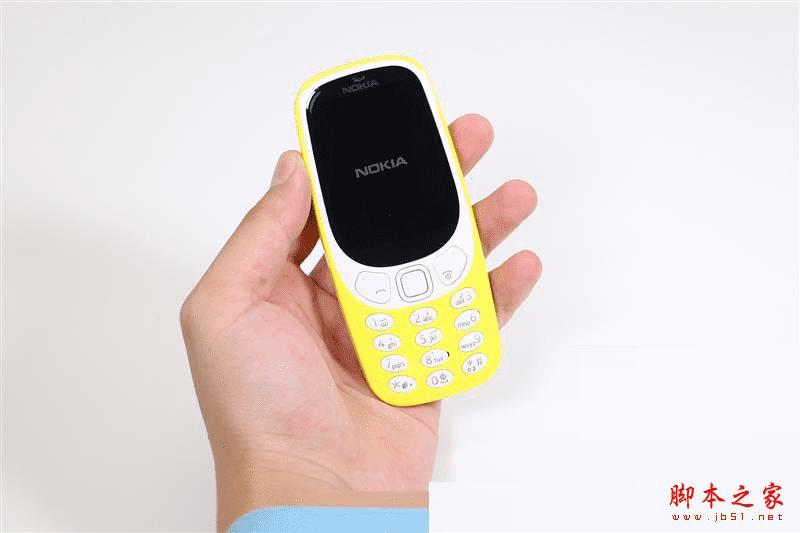

1、关机

出现NOKIA信仰logo

诺基亚3310内部做工分析

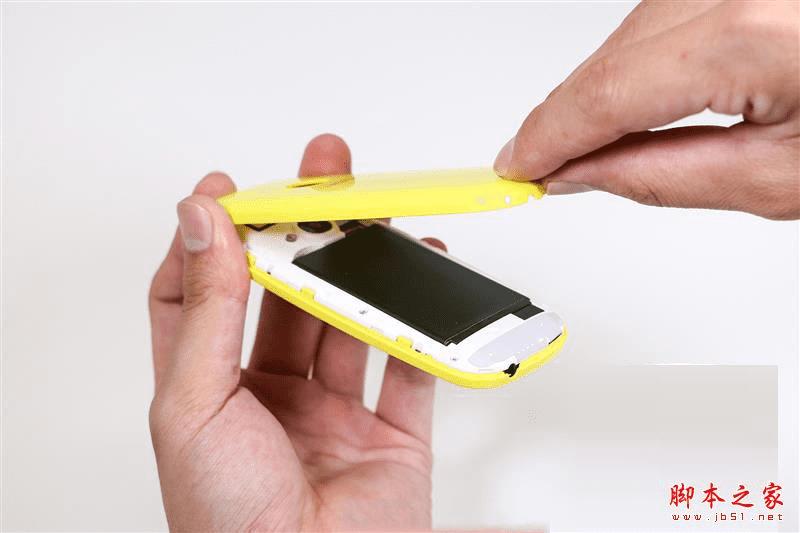

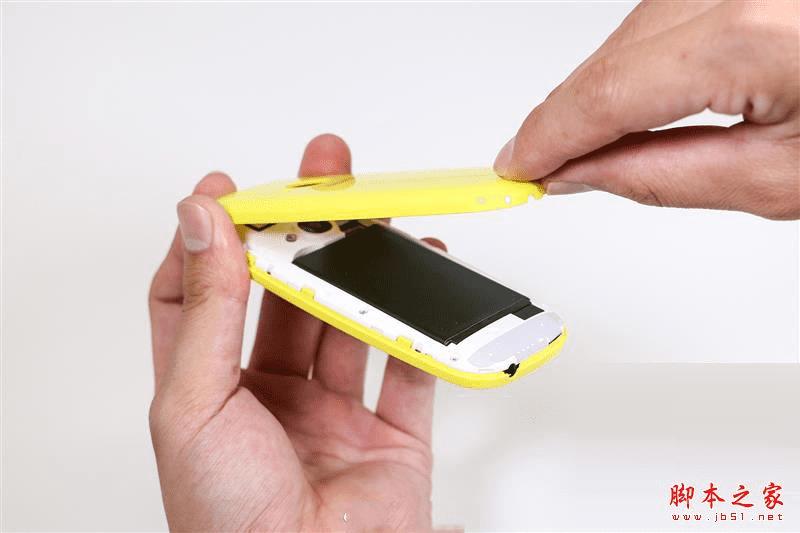

2、从底部,用指甲开启后盖

后盖与机器采用开口连接,非常紧实

诺基亚3310内部做工分析

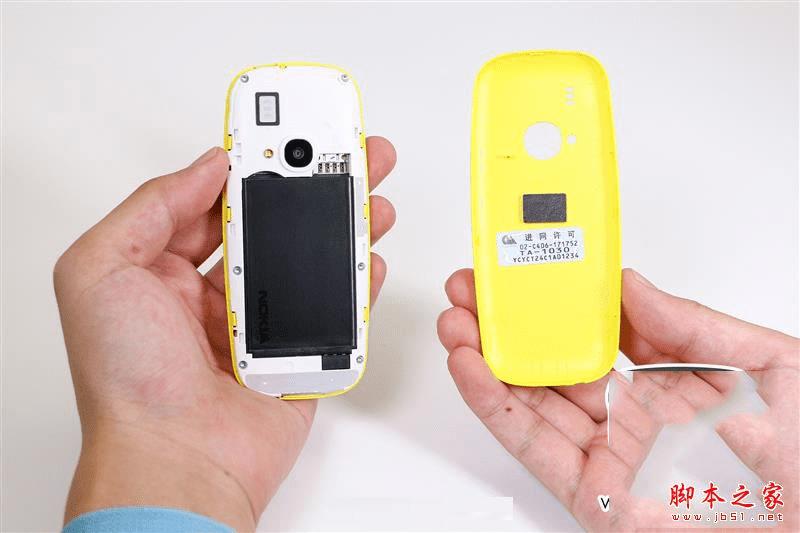

3、后盖为一体成形聚碳酸酯材质

诺基亚3310内部做工分析

4、单手指移除电池

诺基亚3310复刻版采用可更换电池设计

1200mAh容量电池,提供长达一个月的理论待机时间

或21小时的通话时长

诺基亚3310内部做工分析

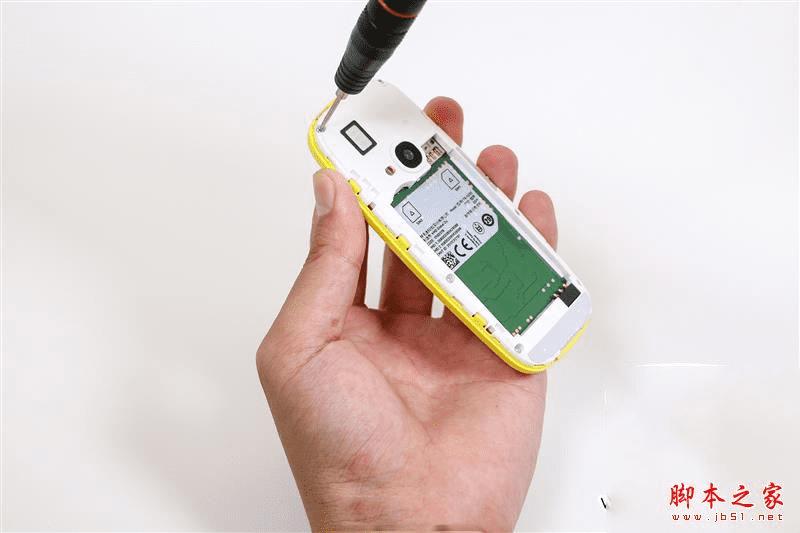

5、拆除6颗,内六角螺丝,T3规格

诺基亚3310内部做工分析

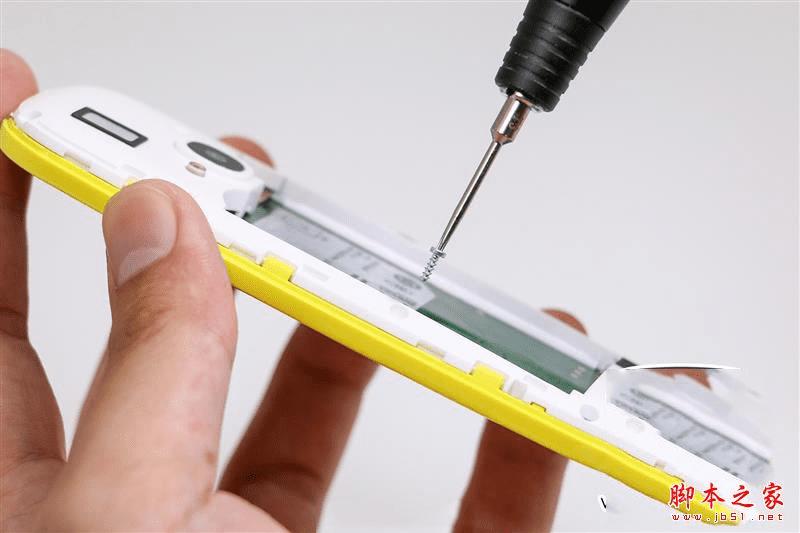

6、螺丝很大

诺基亚3310内部做工分析

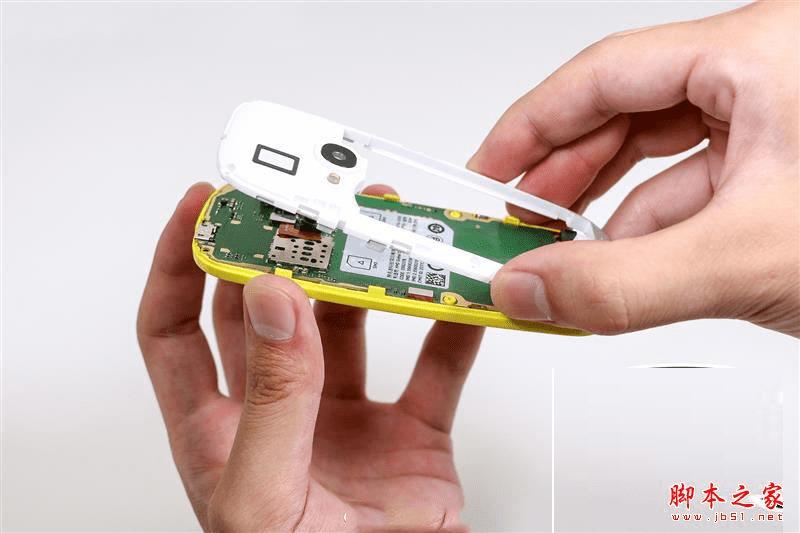

7、移除后框

后框与前框通过卡扣连接

诺基亚3310内部做工分析

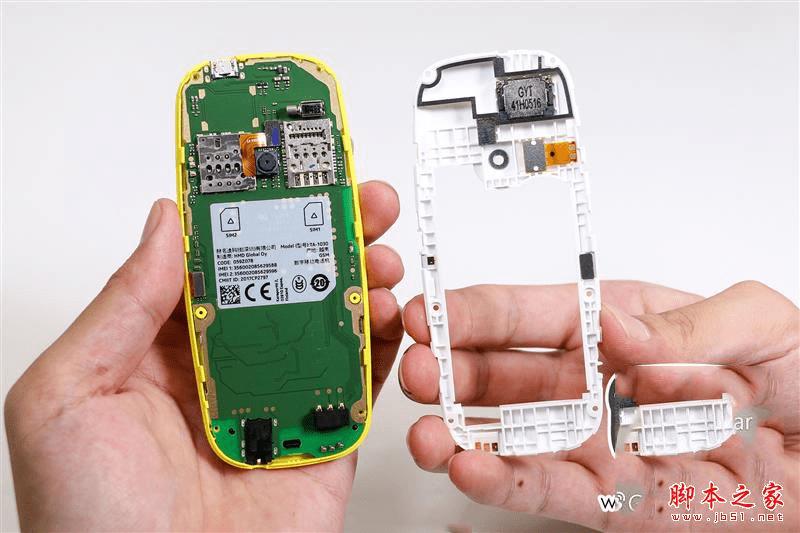

8、后框为了增强结构强度,采用栅格设计

后框集成扬声器,闪光灯

并采用泡沫棉,与主板形成密闭音腔

诺基亚3310内部做工分析

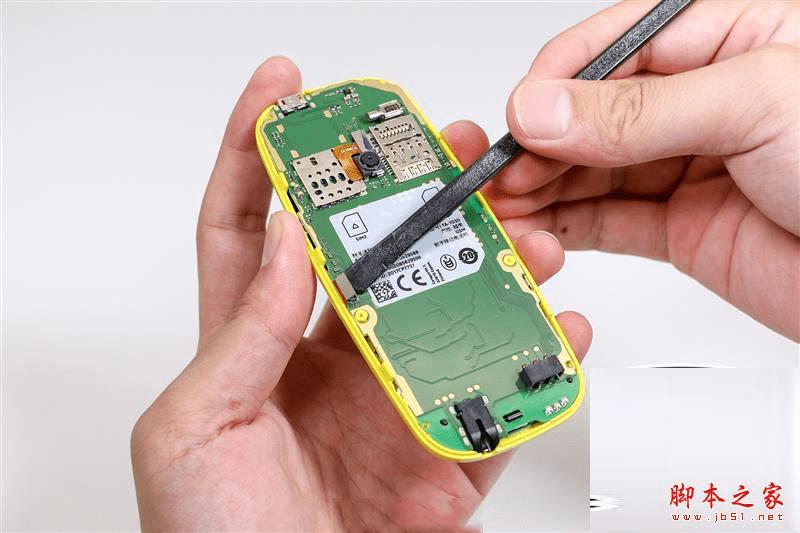

9、使用撬棒断开屏幕与主板连接排线

诺基亚3310内部做工分析

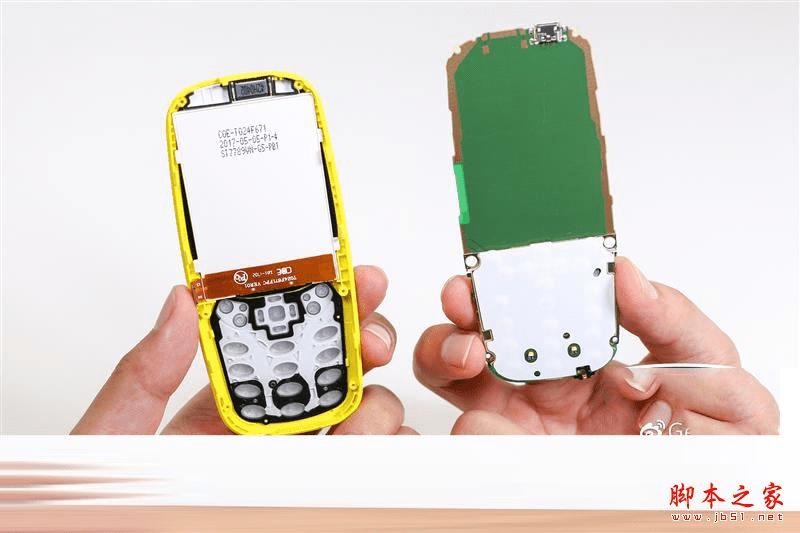

10、分离前框与主板

主板为一大块绿色PCB,表面几乎没有任何元器件
