IP-COM有线+无线宾馆网络组建拓朴图及方案介绍

今天笔者同各位分享IP-COM有线+无线宾馆网络组建拓朴图及方案，下面是方案的介绍：

1、接入网络采用有线方式接入，物理介质采用光纤做干道、百兆到桌面，要求内网之间不能互访，这主要是为了安全起见。

2、无线覆盖接入点采用IP-COM高性价比、吸顶式W40AP，采用POE供电，方便组网及布线，采用POE供电交换机（G1210P）8+2千兆管理型交换机．

3、无线接入点的个数主要是根据实际的无线需求、无线覆盖面、无线网络环境而决定．

4、有线网络主要是根据PC点数及网络布局来配置网络．

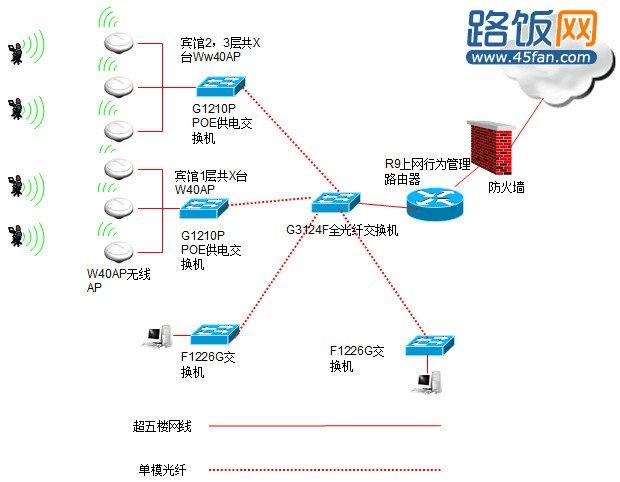

宾馆无线覆盖+有线覆盖逻辑拓扑图：

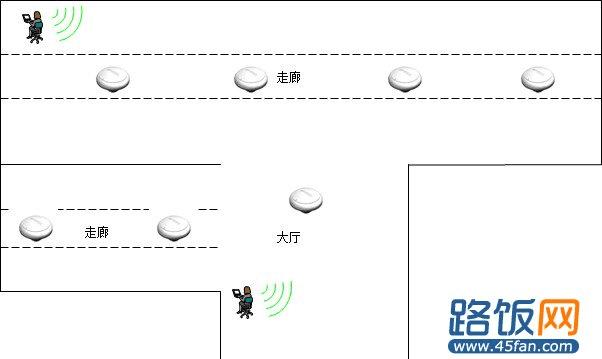

宾馆一楼无线网络覆盖图：

一层共X台W40AP

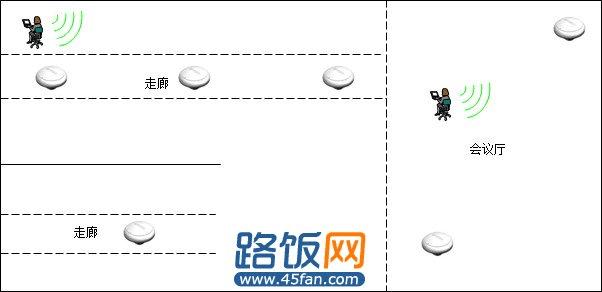

二楼无线网络覆盖图：

二层共X台W40AP

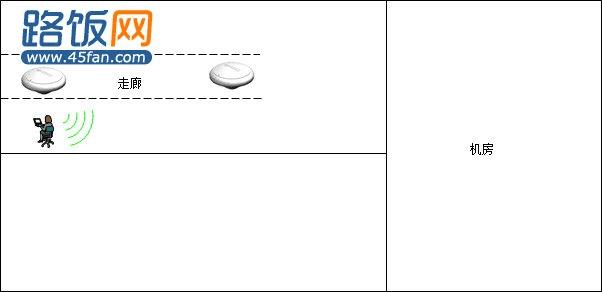

三楼无线网络覆盖图：

三层共X台W40AP
