使用UG12.0绘制2D截面图的方法

使用UG12.0绘制2D截面图的方法

UG草图中想要绘制2D截面图，该怎么实现呢？请看下文详细介绍。

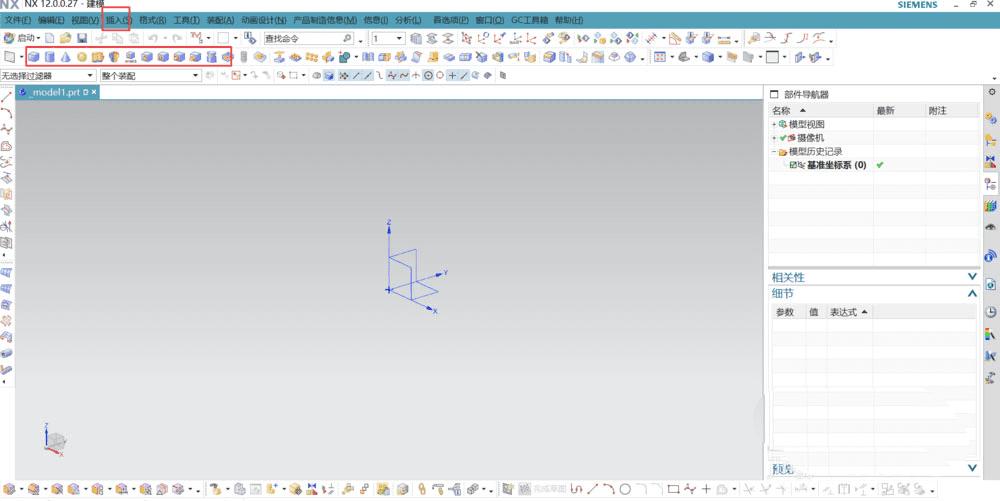

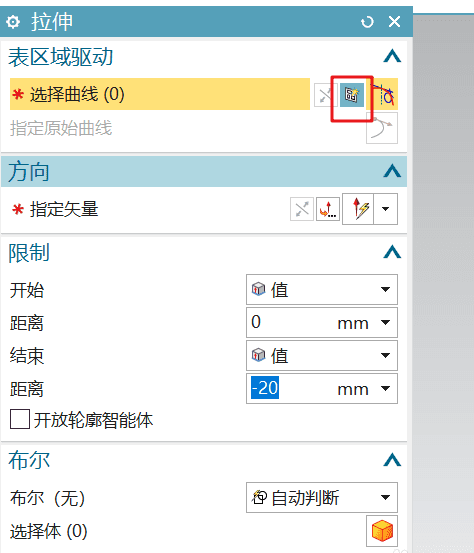

1、绘制截面图时，我们一般会通过草绘或直接在相应命令中进入草绘模式来进行绘制。但是一些常规性的截面图，每次都要重复去草绘是不是很浪费时间？

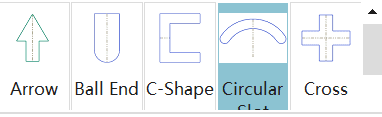

2、像下图这种截面图，是不是在草绘中常遇到。每次绘截面图时都要重新绘一次，只不过是里面的数值不同而已。这种情况就可以通过重用库来解决了。

3、重用库的作用就是将重复的常规模型标准化，通过修改参数得到想要的结果。2D截面图就在其中。来看下怎么用它吧。

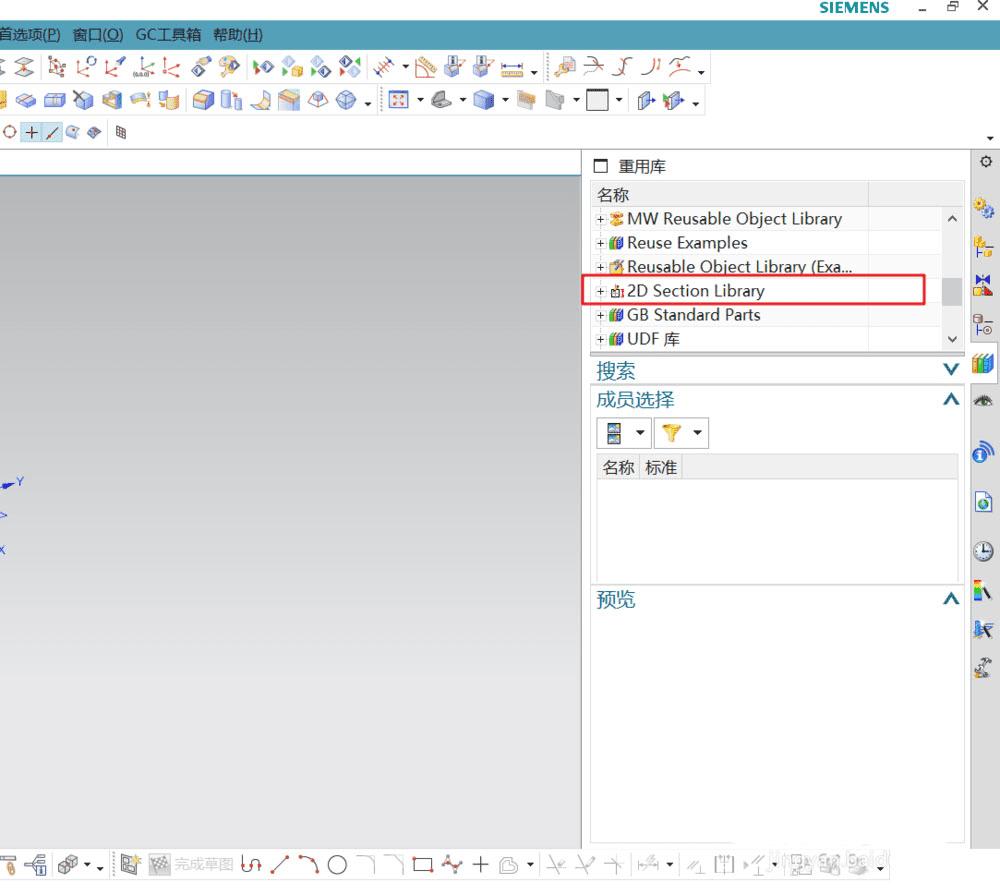

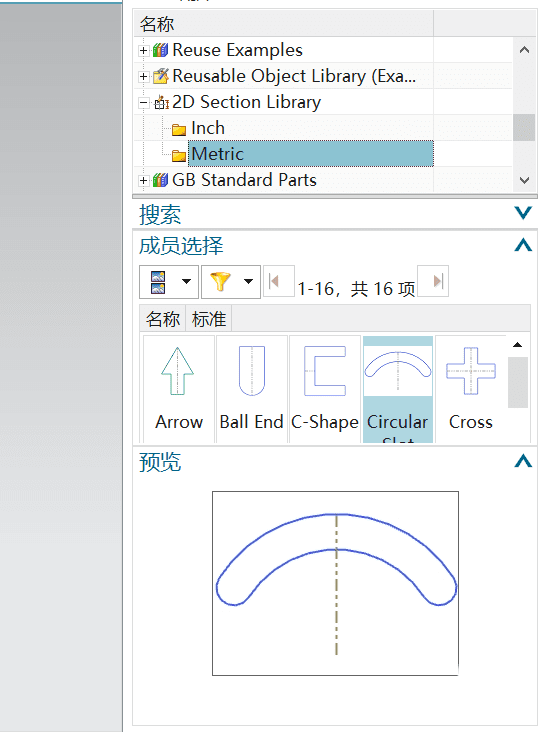

4、点开2D截面图，可以看到有二个文件夹，分别存放着英制和公制的标准件。公制是我们常用的。

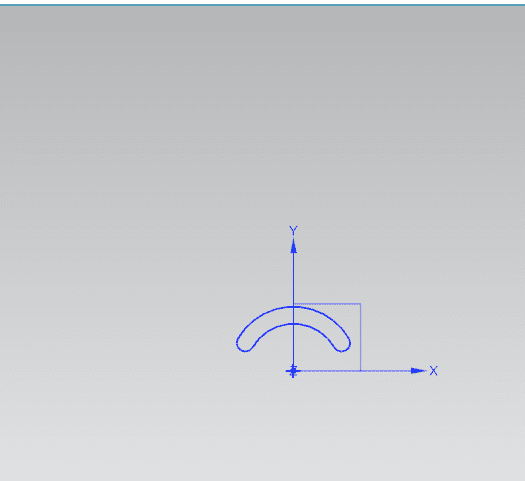

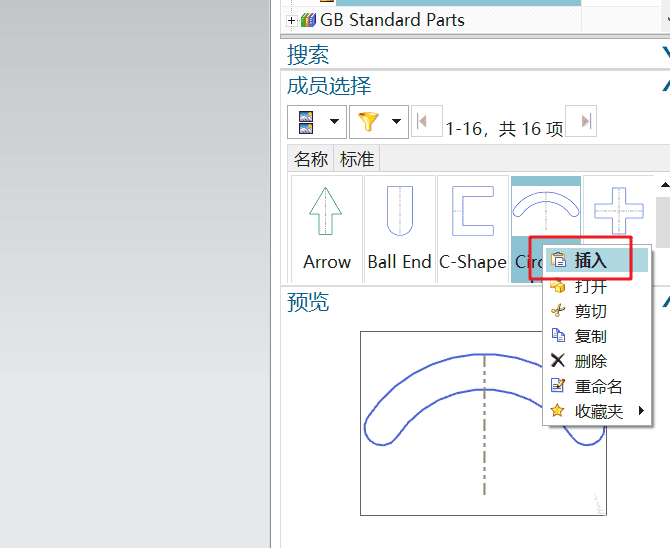

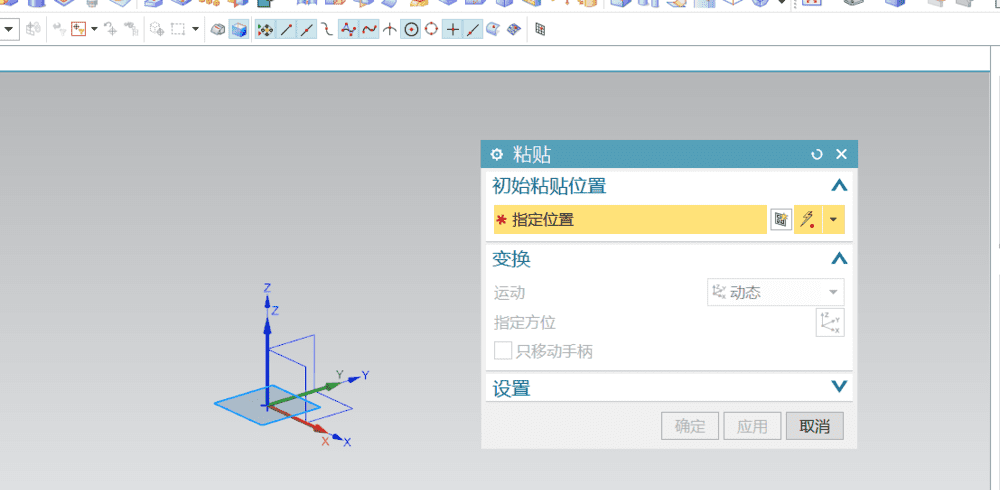

5、打开公制文件夹，选取想要的2D截面图。鼠标点右键选插入（直接双击相应图 标也行）， 弹出的对话就是让你选择放置标准件在哪个面上，哪个点上。调出后的图形，通过双击可进入草绘模式，这里可以对该截面图进行修改。从面得到准确的2D截面图。

以上就是ug2D截面图的绘制方法，希望大家喜欢，请继续关注路饭。
