SolidWorks设计零件的时候，经常使用镜像命令，今天我们就来看看SolidWorks镜像模型的教程。

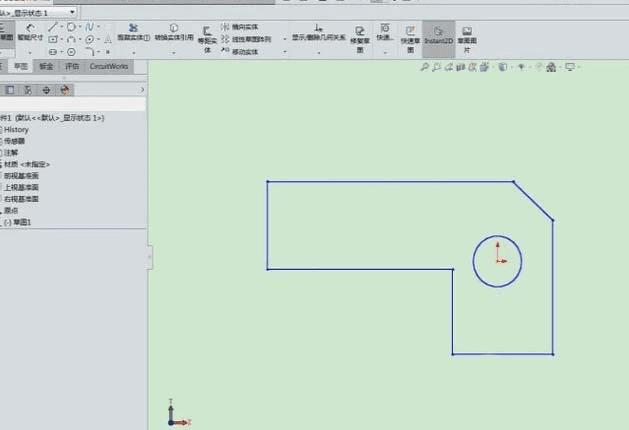

1、首先点击拉伸-选择草绘平面-画出零件轮廓。

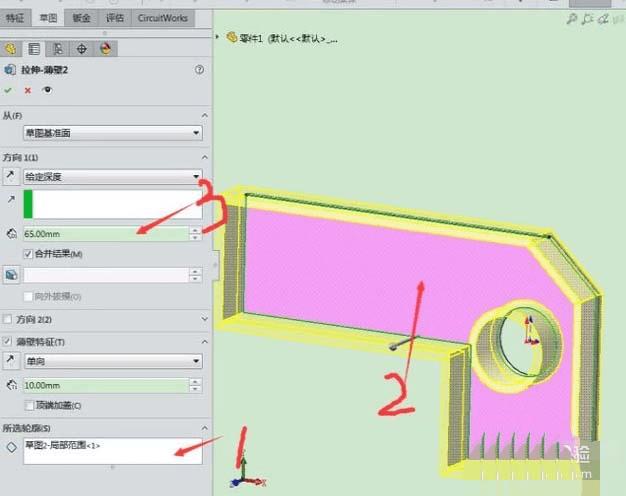

2、点击选择轮廓-选择面-在薄壁特征前打钩，这样画出来的就是薄壁了。

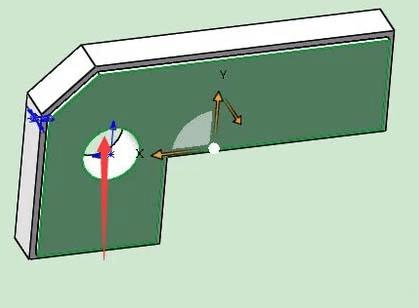

3、镜像零件需要先点击下实体才可以用镜像零件的功能。这个操作最重要，不然镜像零件会是灰色的。

4、点击插入

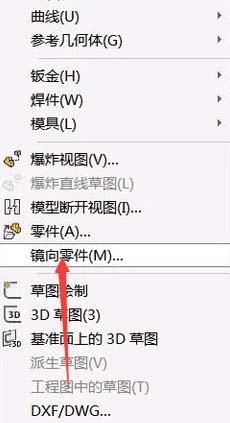

5、点击镜像零件。

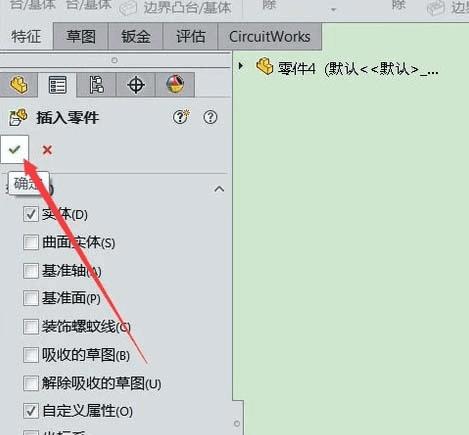

6、选择你想要镜像的-打钩确定。

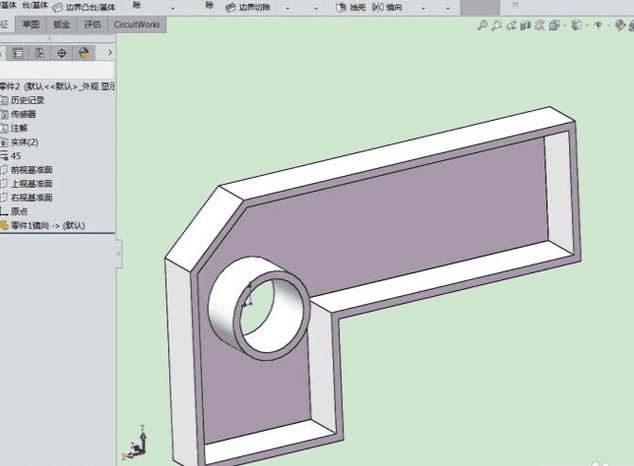

7、现在就可以看见新建一个镜像的零件。
