SU的实体工具很常用，有些朋友不知道该怎么使用，今天我们就来吸纳关系介绍一下。

这个不是插件工具，若在界面找不到该功能，可以在【视图】--【工具栏】--勾丫实体工具】--【关闭】的操作中找到实体工具。

1、首先跟说一下实体工具每个按钮的用法：

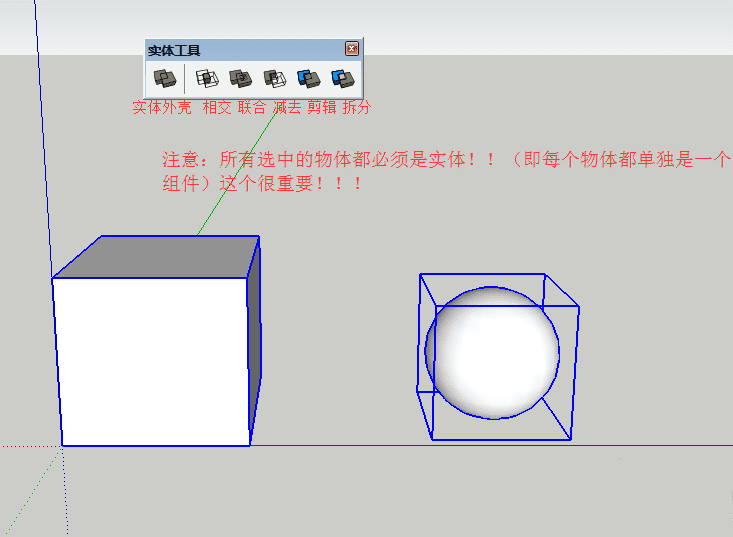

如下图：视图工具的命令主要有五个：实体外壳、相交、联合、减去、剪辑、拆分。

注意：所以选定的物体都必须是实体！！（即每个选择的物体都必须是一个单独的组件）这一点很重要！！！

2、实体外壳：将所有选定实体合并为一个实体并删除所有内部图元。

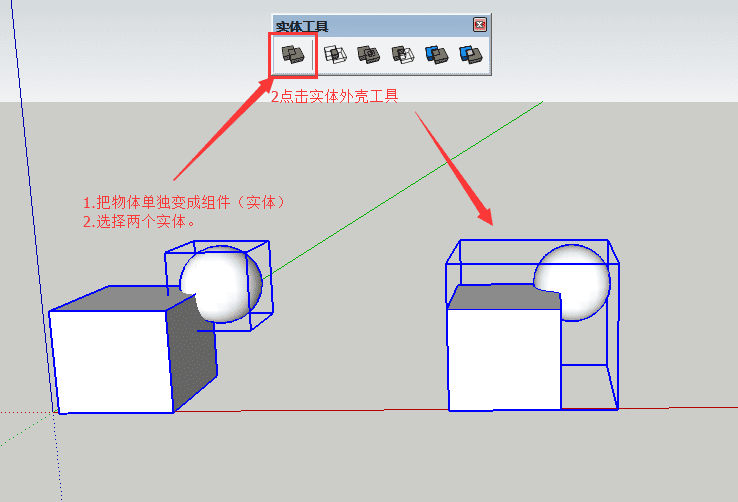

操作如图：把物体变成单独的组件（实体），然后选择实体，点击实体外壳工具。

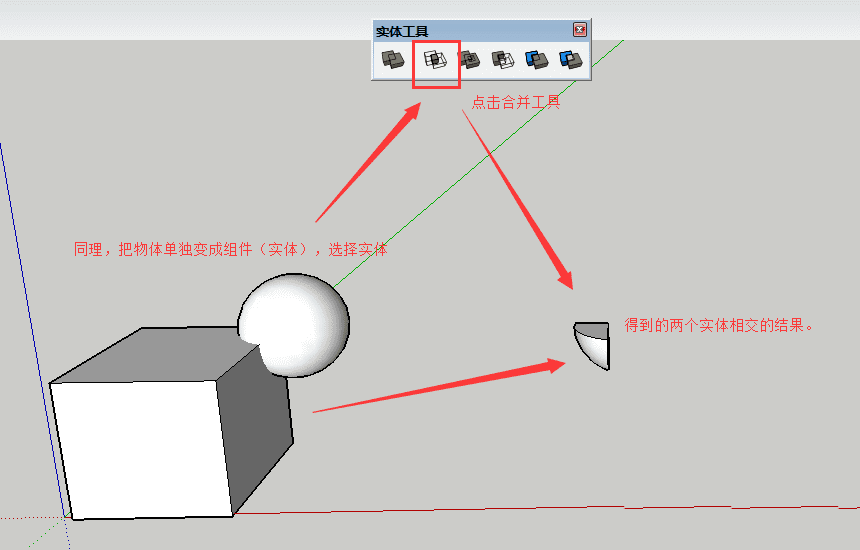

3、相交：将全部所选的实体相交并仅将其交点保留在模型内。

按照上一步的操作，同理可以得到两个实体相交的结果。

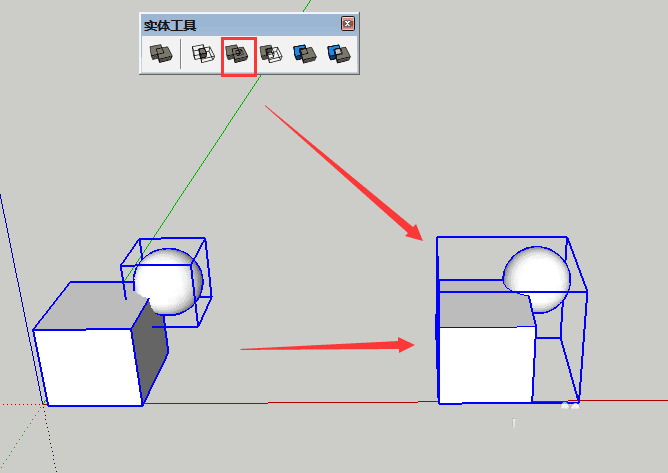

4、联合：将全部所选的实体合并为一个实体并保留内部空隙。

同理，得到联合效果的实体（如图）

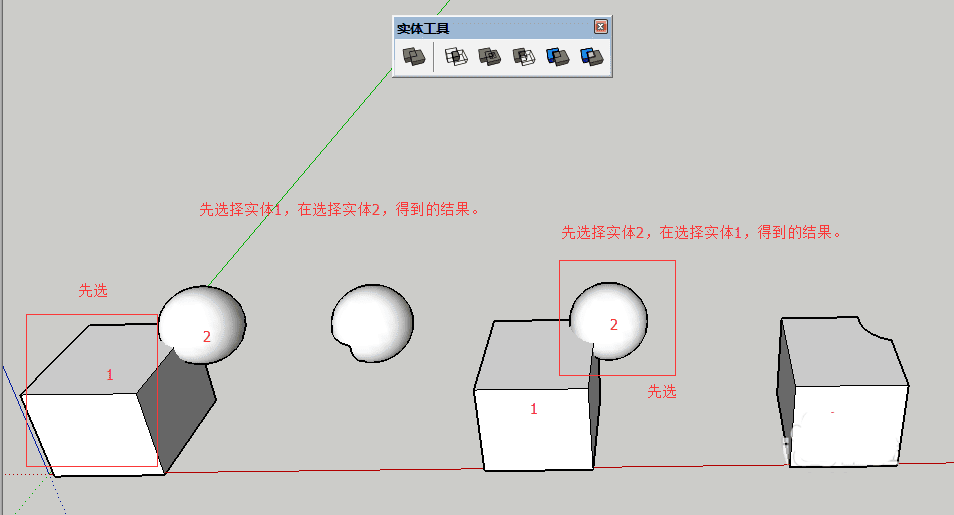

5、减去：从第二个实体减去第一个实体并仅将结果保留在模型中。

注意：这里操作顺序不同，得到的结果不同。如图，是用后选择的实体减去前选择的实体。

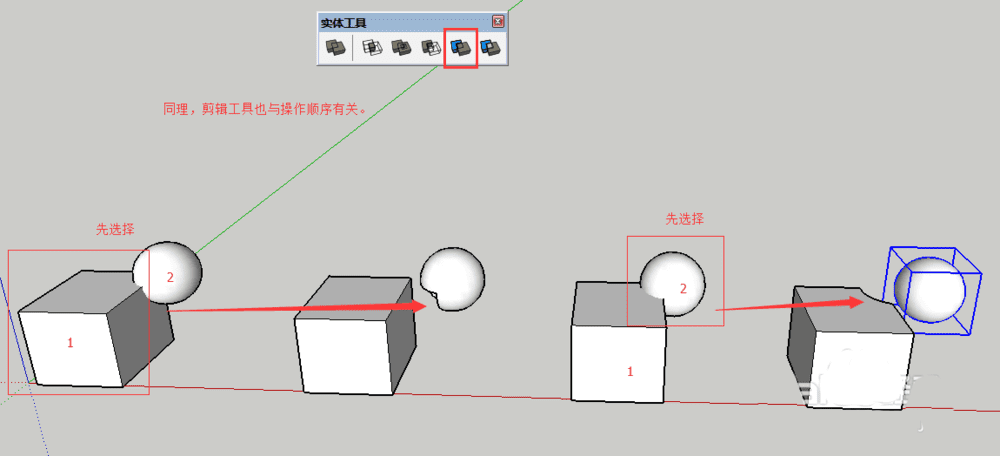

6、剪辑：根据第二个实体减去第一个实体并将两者同时保留在模型中

注意：这里操作顺序不同，得到的结果也不同。如图，是用后选择的实体剪辑前选择的实体。

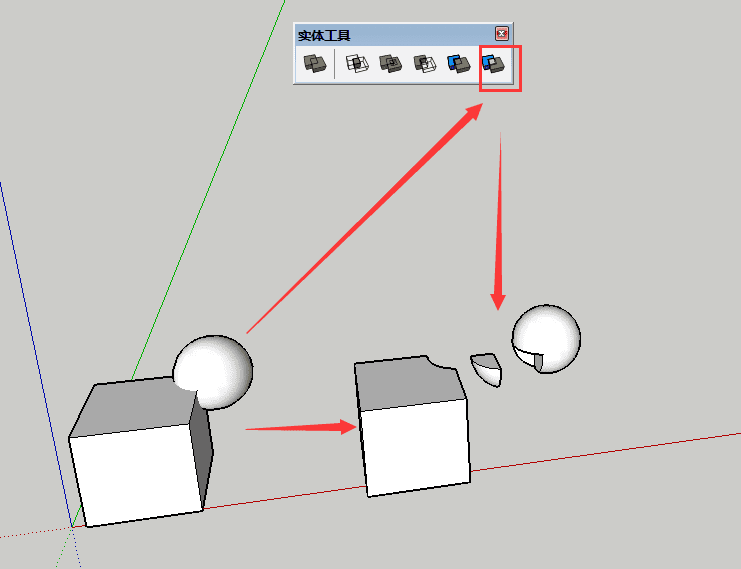

7、拆分：将全部所选的实体相交并将所有结果保留在模型中。得到的效果如图所示。
