该经验为大家DIY一朵玫瑰花的经验教程分享。

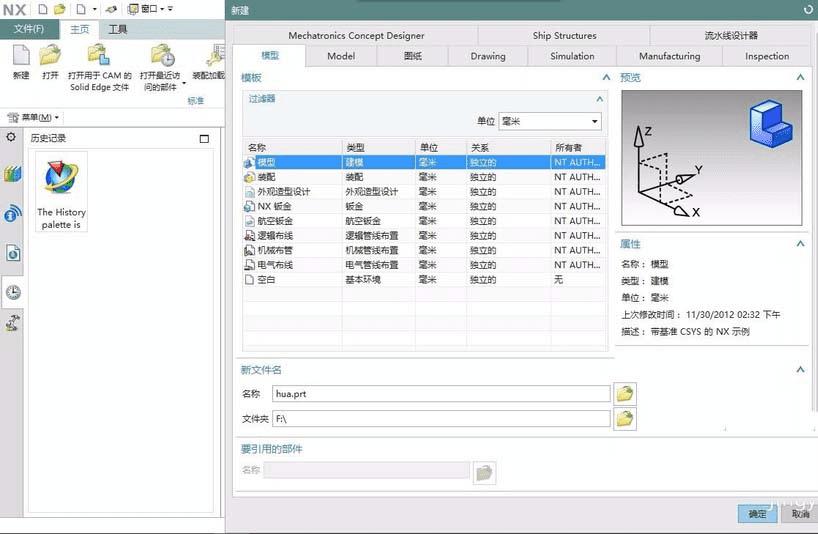

1、打开UG10.0软件,其他版本的软件都可以,新建一个hua.prt的模型文件

使用UG10.0绘制含苞待放的玫瑰花的方法

使用UG10.0绘制含苞待放的玫瑰花的方法

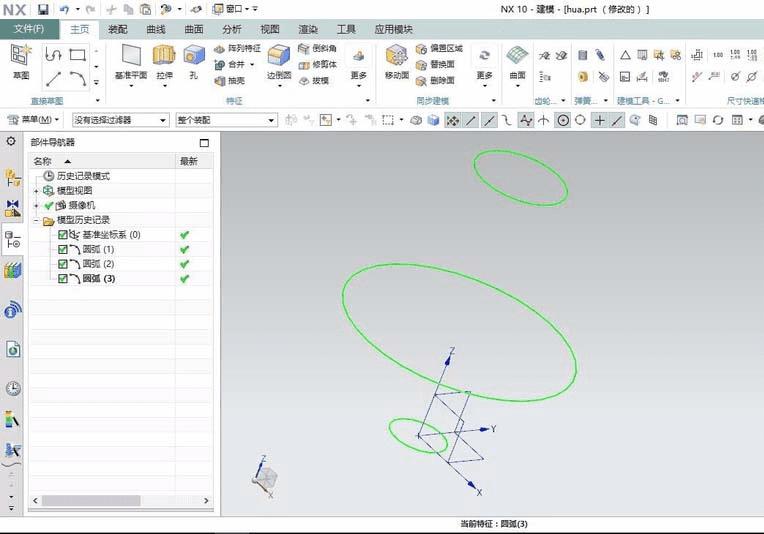

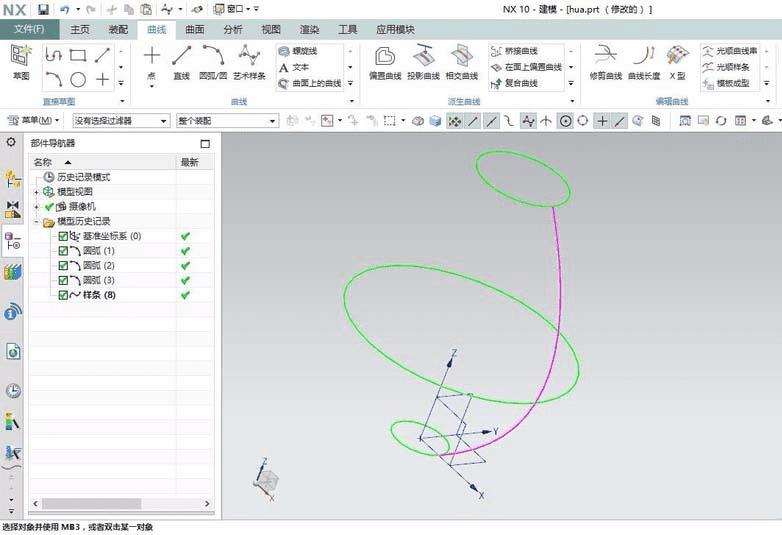

2、绘制圆半径分别为10,20,5,高度分别为0,15,60,并且分割曲线为10段。并用艺术样条连接断点。(象限点捕捉)

使用UG10.0绘制含苞待放的玫瑰花的方法

使用UG10.0绘制含苞待放的玫瑰花的方法

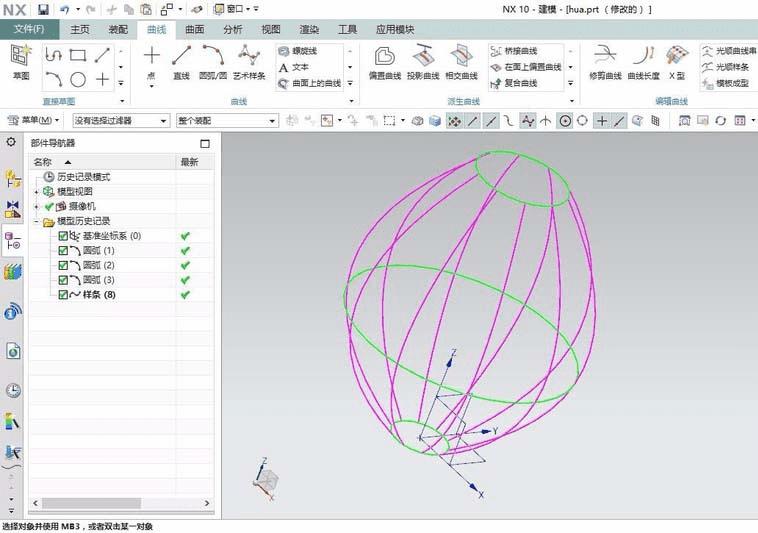

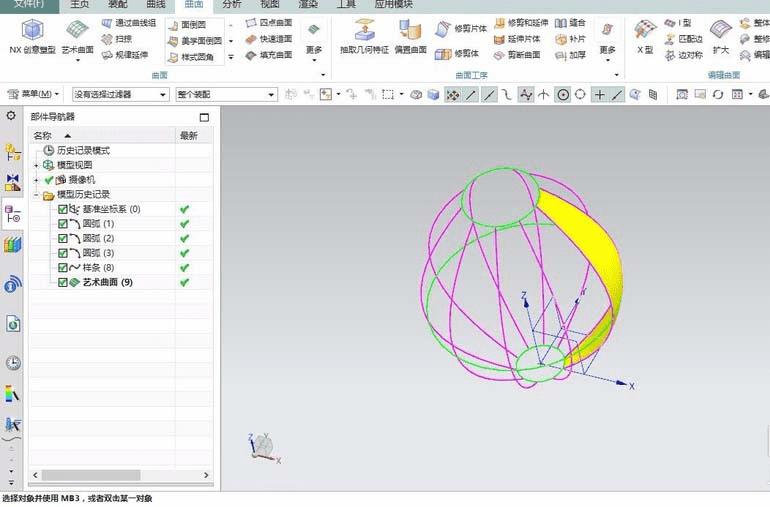

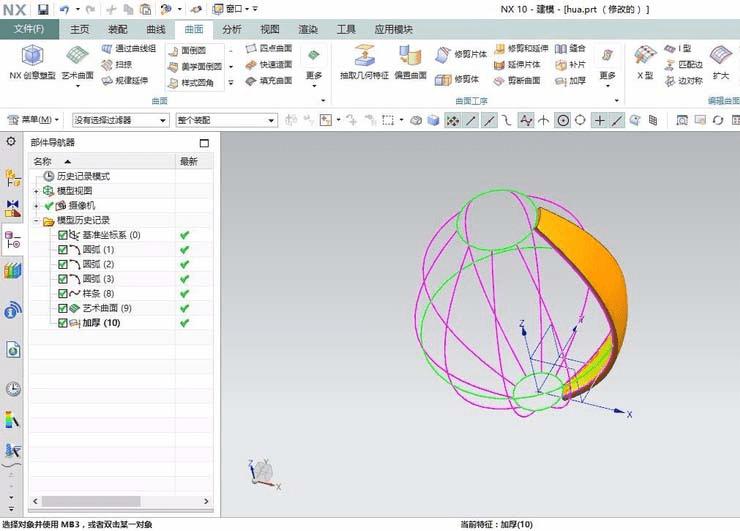

3、移动该艺术样条,然后使用通过艺术曲面命令来缝合,并进行加厚,加厚为1mm。

使用UG10.0绘制含苞待放的玫瑰花的方法

使用UG10.0绘制含苞待放的玫瑰花的方法

使用UG10.0绘制含苞待放的玫瑰花的方法

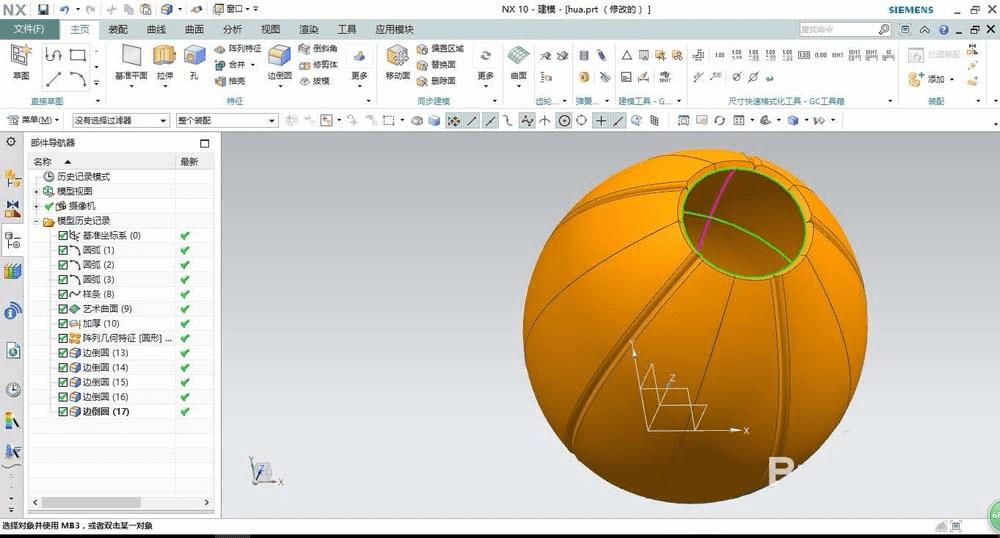

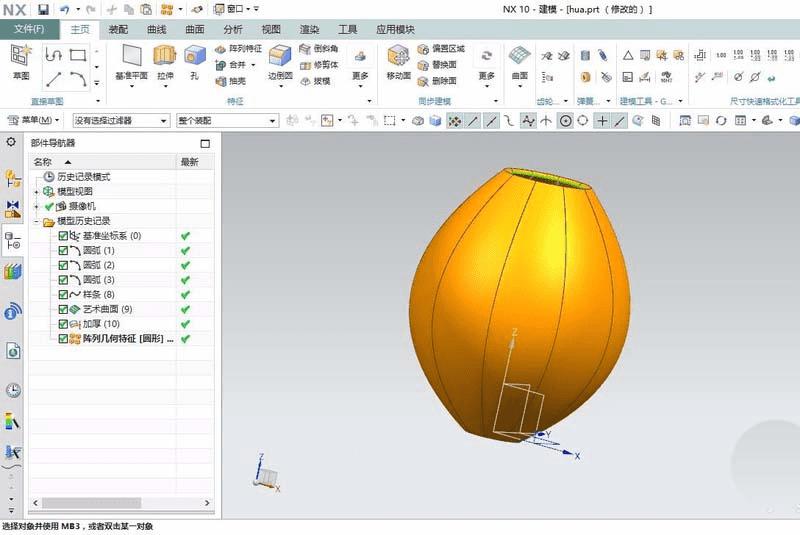

4、阵列集合特征,圆形阵列加厚的片体,并且边倒圆半径为0.8,隔边倒圆。

使用UG10.0绘制含苞待放的玫瑰花的方法

使用UG10.0绘制含苞待放的玫瑰花的方法

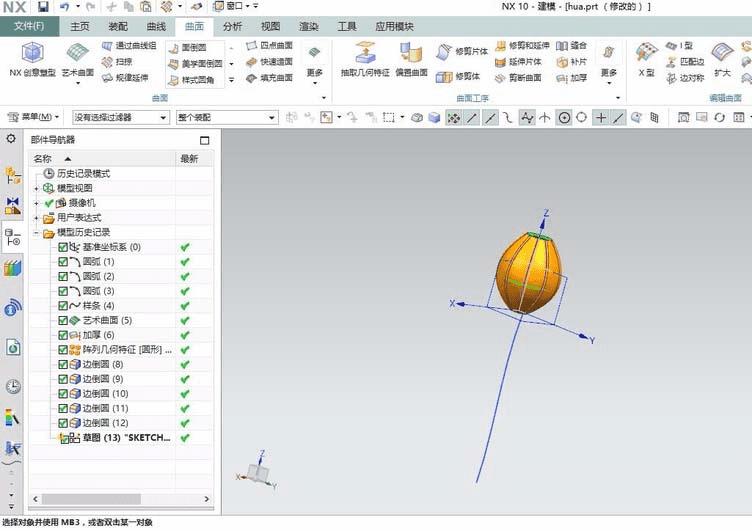

5、通过草图绘制一条艺术曲线,靠自己感觉来走。

使用UG10.0绘制含苞待放的玫瑰花的方法

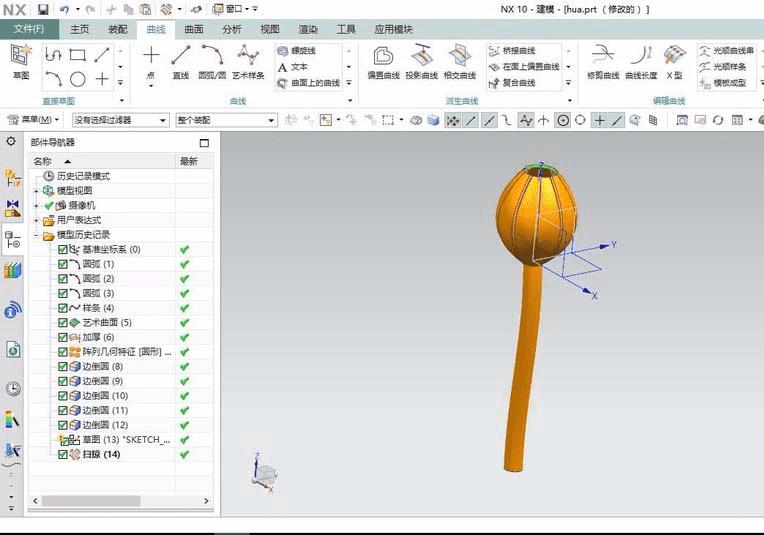

6、最后通过扫琼来完成。这样就完成玫瑰花的操作,叶片同样的方法完成。
