“游戏本的热管虚标”热议 大牌PC厂商也会用虚假宣传

惠普的笔记本一直都在PC市场有非常高的口碑和质量,多年来屈居PC出货量亚军的惠普最近终于登上了第一的宝座。2017年第三季度的惠普,比上一季度还增长了1.4%,在其他电脑品牌销量下滑的大趋势下,惠普最近的笔记本产品还能保持逆增长,可见其实力不凡。

游戏本散热系统的工作原理是什么?

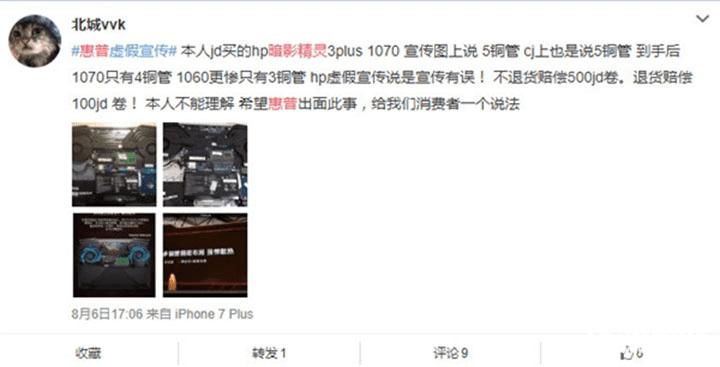

销量榜第一的宝座是坐上了,但是最近惠普在产品上出现了一些问题。2017年6月,惠普发布了暗影精灵3代游戏本,在当天的宣传PPT中,出现了“强悍散热”、“增加到5根散热管”等字眼。随后,惠普在官方微博也提到,该款新品电脑采用了“双风扇五热管设计”。该产品上市没多久,一位在京东购买惠普暗影精灵3代游戏本的用户反映,惠普在该游戏本中存在虚假的宣传,经用户拆机检查之后,发现笔记本散热器上的热管只有3根,和广告宣传的5根差了两根。

游戏本散热系统的工作原理是什么?

别看只有两根热管的区别,“虚假宣传”这种词会与PC领域顶尖的国际大品牌挂钩,着实令人感到不解。既然他们要夸大性地描述这款游戏本的热管数量,就说明笔记本散热管一定非常重要。

游戏本的导管一直都是笔记本商家拿来宣传的一个点,结果最近惠普就闹了个笑话,将热管数量标错了,少了两根热管的游戏本在散热性能上会打一定的折扣。所以,散热导管对笔记本的散热起到了什么样的作用呢?

笔记本散热系统介绍 热管的导热原理很神奇

笔记本在为CPU、GPU散热的时候,主要依靠金属热导管+风扇的组合,和台式机CPU风冷散热器的组成类似,属于主动散热。我们都知道热量的传递方式主要有三种:热传导,热对流和热辐射。散热器上使用的热量传递方式主要就是热传导和热对流。当CPU与金属片接触的时候,热量会传递给金属片上方的导热管,导热管再将热量传递给散热片,与散热片连接的风扇将热量以热对流的方式散发到空气中去。同理,笔记本上的风冷散热器也是这么工作的,但是由于笔记本的内部空间比较小,这套散热系统只能平放,散热的效率比台式机差一大截。

游戏本散热系统的工作原理是什么?

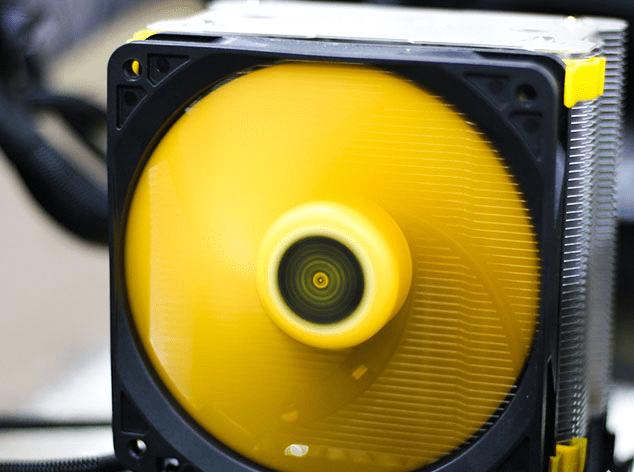

台式机风冷散热器

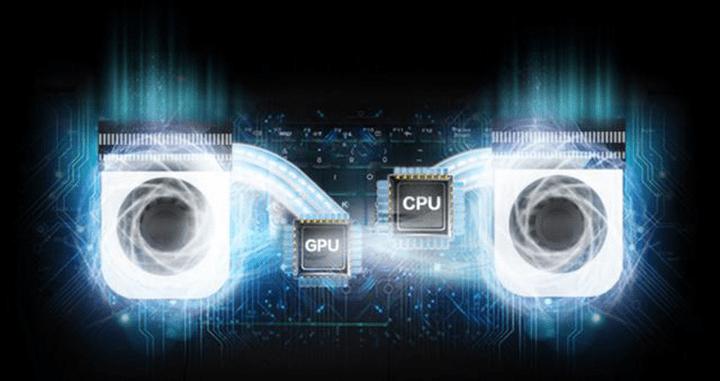

现在笔记本有这么两大类别,分别是轻薄本和游戏本,轻薄本一般采用了低压处理器,热功耗比较低,整体散热仅需一块风扇+两根导热管就行了,游戏本的硬件整体功耗较高,不仅有高功耗的处理器,还有一块大功率的显卡,现在游戏本为两块芯片各配备了独立的风冷散热,通过更粗、更直、更多的热导管+更大的风扇来散热。

游戏本散热系统的工作原理是什么?

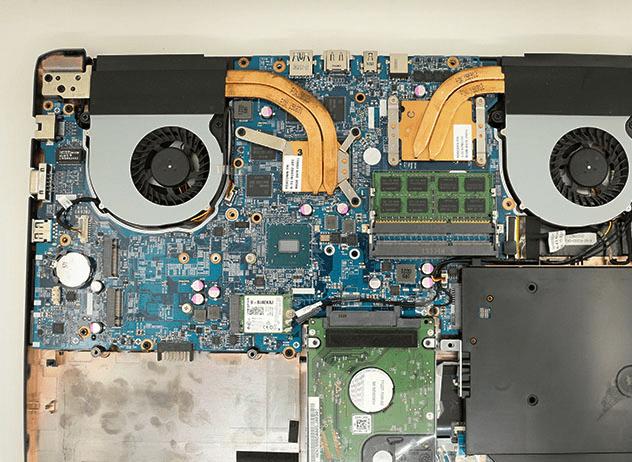

采用双散热风扇+4根热管的游戏本

外表很简单的热管 内部居然是空心的

一直以来小编就认为笔记本热管就是实心的金属棒,但是经过调查之后发现,原来导热管内部的构造是空心的。热管内部主要有这么一种重要的构造——吸液芯,这个东西就是附着在热管内壁的那些毛细结构,用来吸附管中的工作液体。

游戏本散热系统的工作原理是什么?

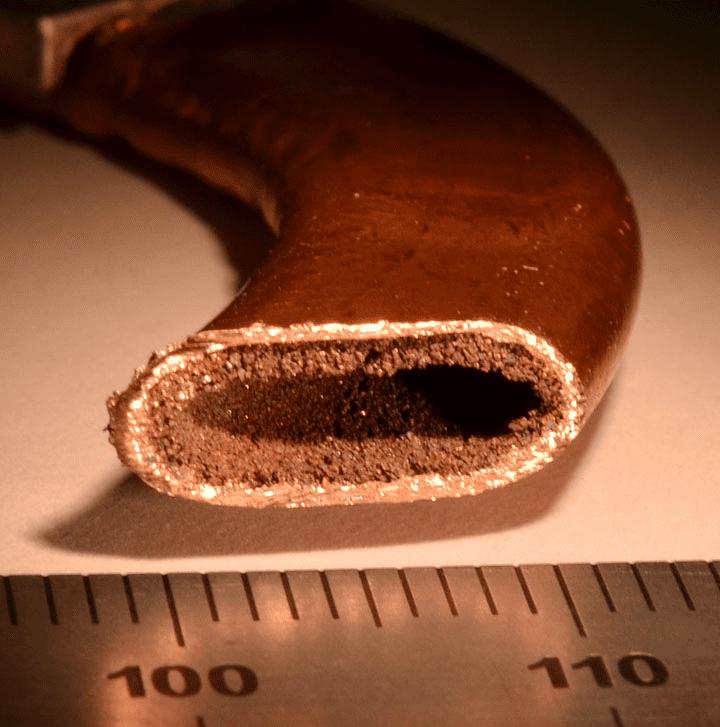

热管内部细节图(图片来源:Wikipedia)

热管中一般会先进行抽压操作,然后注入一定的工作液体,这种工作液体由纯水和添加剂组成,剂量不宜过多。在进行导热的时候,热管会利用工作液体这种介质在产生热量的一端蒸发,蒸汽在热管的冷端进行冷凝,随后这种液体通过毛细管的作用+离心力或重力又会回到热端,继续循环这个过程。通过热管的导热原理我们就能看出,管子的内部空间越大,那么它能传递的热量就越多,而且通道越直,不产生弯曲,可以使热量更快地传递。

游戏本散热系统的工作原理是什么?

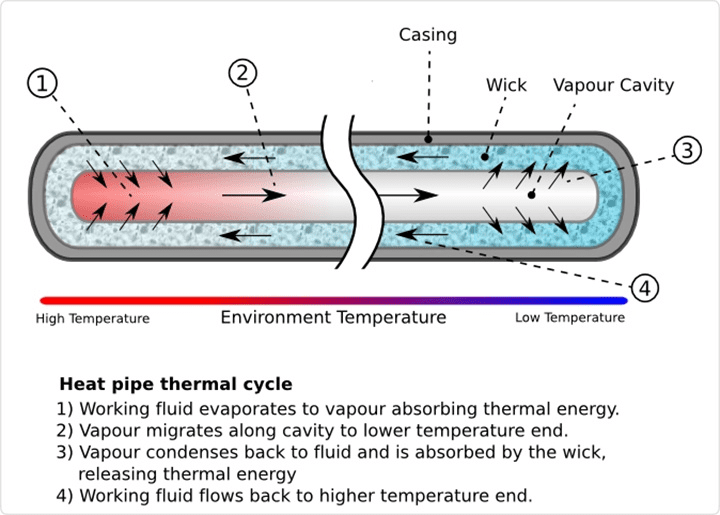

热管的导热原理(图片来源:Wikipedia)

经过台湾有关权威机构测试,直径3mm、5mm、8mm的热管在导热性能上会有很大的不同,直径越小,其导热性能就越弱,反之亦然。现在5mm直径的热管最符合电脑的标准,太粗太细了都不适合。

而且,热管如果采用了扁平化设计,管内的空间会缩小,热量传递的效率也就会打折扣,这也就是笔记本的扁形热管不如台式机上圆柱形热管的原因。

总结一下,笔记本的散热导管虽然导热性能不如台式机散热导管,但是当你想选择散热性能强的游戏本时,你需要看热管的这么几个方面:1.热管是不是够粗,即使它是扁平设计的,一眼也能看出来其粗细了。2.热管是否够直,现在热管一般会受笔记本内部空间的限制,都会采用弯管设计,这是我们就可以看热管直的部分,如果热管从头到尾都弯弯曲曲的,说明其质量不行,直接PASS吧。3.热管是不是够短,经常有人会说热管应该越长越好,其实不然。这就跟跑步是一个道理,同一个人跑短赛道和跑长赛道,明显在短赛道用时少。4.热管数量是不是很多,众人拾柴火焰高,热管数量多分担的热量肯定会越多,这样热量的传递效率才会加快。

传递的纽带固然重要 整体散热性能才是关键

即使热管导热性能再好,也不能委屈了热管冷端,如果热量到了冷端无法及时散发,热管就没有起到散热作用。加上金属与空气的接触不够紧密,依靠这种热传递散热实在太慢,所以单靠热管的散热肯定不行。

游戏本散热系统的工作原理是什么?

这时候,冷端就必须需要一个通过热对流方式散热的工具来进行快速散热,热对流的好处就在于,能让热量通过流体的传递最终实现两端的温度趋于均匀,而风扇就是通过这种方式快速散发热管传递过来的热量的,如果笔记本的芯片功耗比较大,风扇的口径、数量和散热鳍片的设计也是非常比较重要,而且这样的一套散热系统,缺哪一块都会使笔记本的散热能力降低。

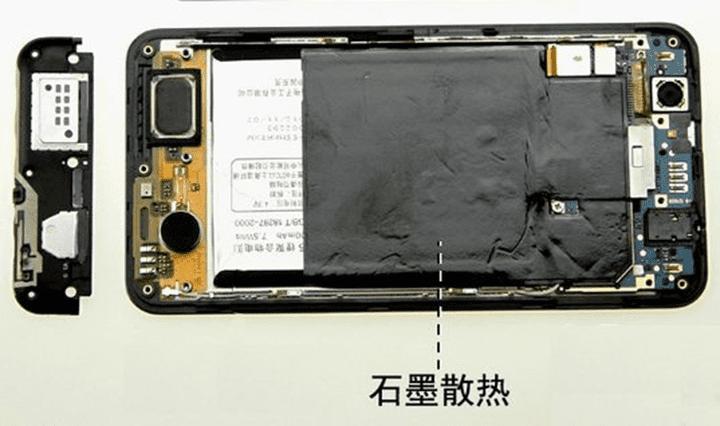

除了笔记本的主动散热系统,Intel、ARM等厂商还制作了被动散热的处理器芯片,无需风扇、热管也能自己散热。比如手机、平板电脑里的那些芯片,通过一块散热片+石墨辅助散热即可,这些芯片还可以自动降频,防止“自焚”。只是现在人对手机性能的要求也比较苛刻,性能强的手机处理器发热量自然大,这也就是为什么会有一些为“发烧”而生的手机可以拿来煎鸡蛋。

游戏本散热系统的工作原理是什么?

游戏本作为近几年比较热门的笔记本产品线,其整体性能确实比其他普通的笔记本要强不少。为了能适应笔记本这个狭小的空间,各家芯片厂商都会为游戏本制作专用的CPU和GPU,比如Intel的酷睿标压HQ系列处理器,NVIDIA最新推出的MAX-Q设计的GTX 10系显卡,而新推出的智能降频等技术也说明了各家厂商正在积极为游戏本做功耗和性能的优化。

但是光靠芯片厂商做的优化,笔记本的热量还是难以被Hold住,主动散热系统的设计也就显得尤为重要。商家将游戏本的散热性能作为一个重要卖点,自然会做虚标热管、夸大散热系统等事情,所以今后在选择游戏本时,你可以多留心一些商家在散热部分的宣传,参照热管、风扇的散热原理,多做比较。如果觉得理论知识不足以说明问题,你甚至可以多看看各大品牌游戏本的拆机图,直观了解游戏本散热系统的小秘密,这样你就可以避免买到热管虚标、风扇缩水的游戏本。

以上就是小编为小伙伴本带来的问题详解,说白了厂商这样错的原因还是为了吸引顾客才出的这一招棋,因为各位小伙伴在购买游戏本的时候需慎重,多多查询资料了解一下。
