UG中绘制了长方体想要将长方体的边角做成倒圆角效果,该怎么制作呢?下面我们就来看看详细的教程。

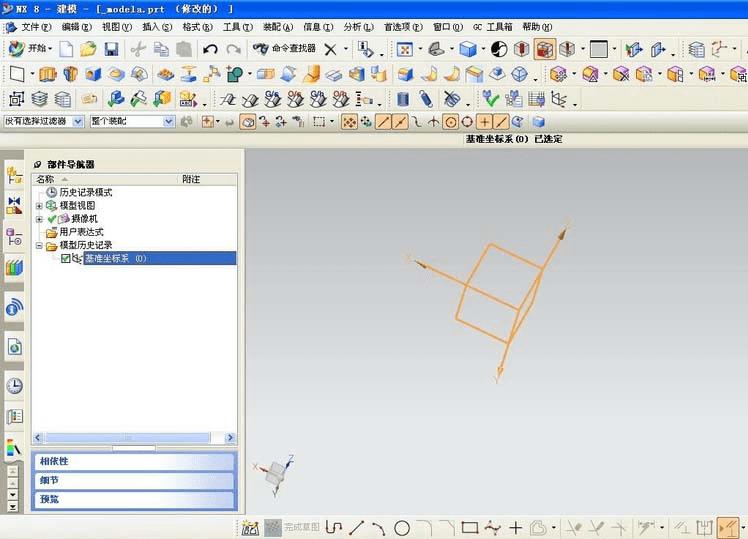

1、首先打开UG软件,进入建模功能区,如下图所示。

使用UG边刀圆角命令的方法

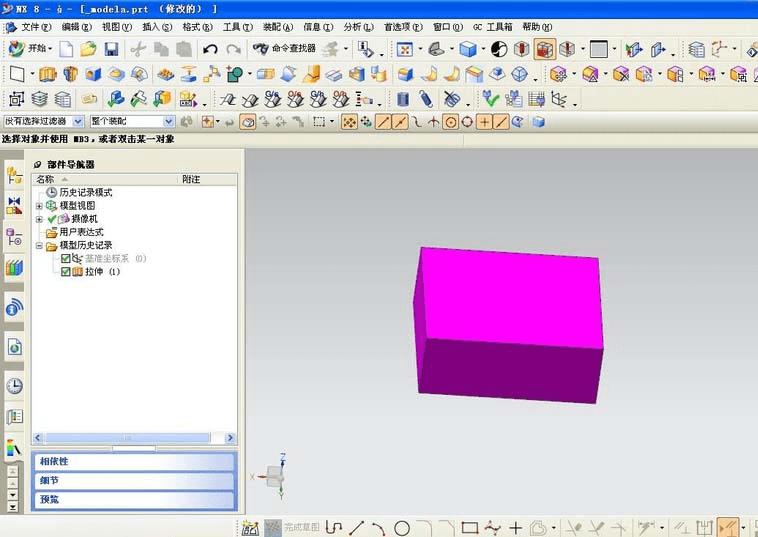

2、倒圆角需要对实体的边进行倒圆角,所以我们首先用拉伸命令做出一个实体模型。如图所示,做出一个长方体。

使用UG边刀圆角命令的方法

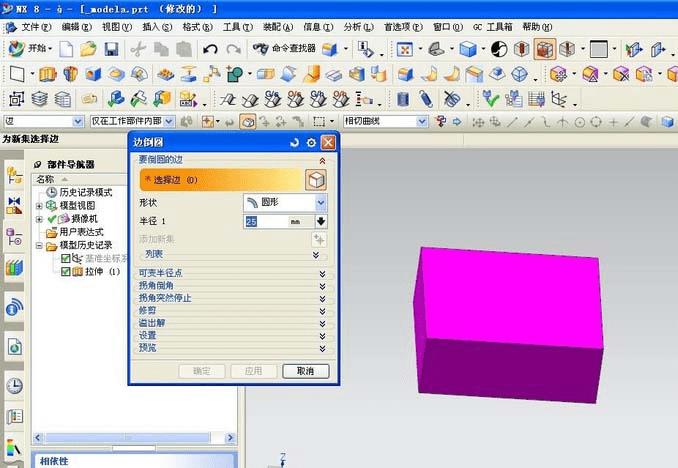

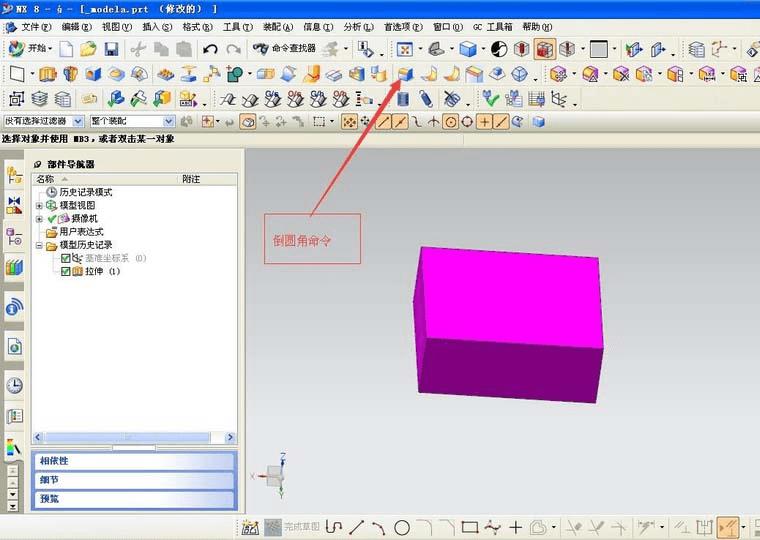

3、可以通过“插入—细节特征—边倒圆进入倒圆角对话框,或者通过菜单栏的快捷按钮,直接进入边倒圆对话框。

使用UG边刀圆角命令的方法

使用UG边刀圆角命令的方法

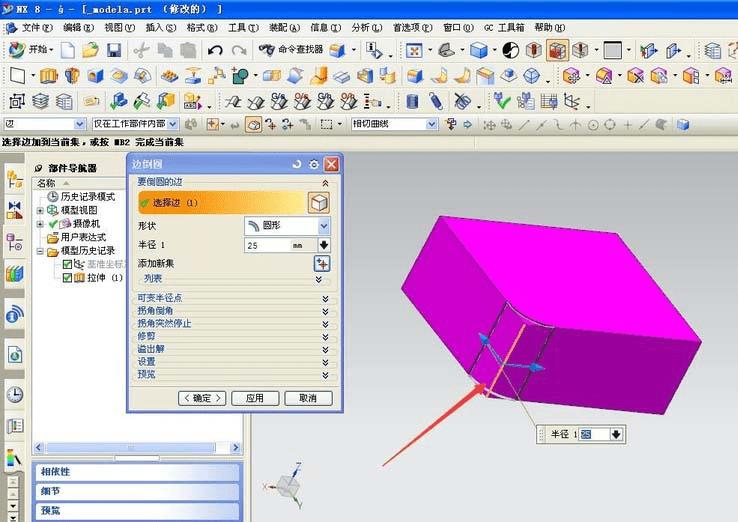

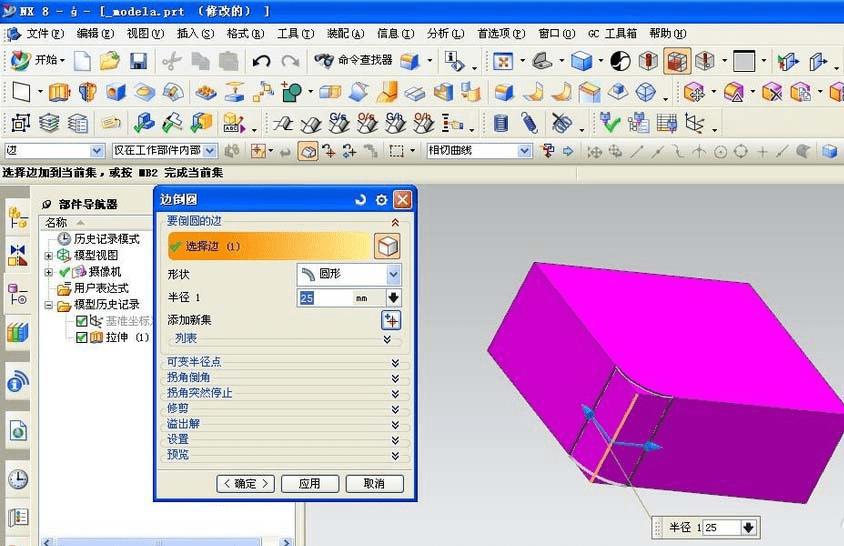

4、在对话框中,我们首先选择“要倒圆的边”,选择模型的一条竖边。

使用UG边刀圆角命令的方法

使用UG边刀圆角命令的方法

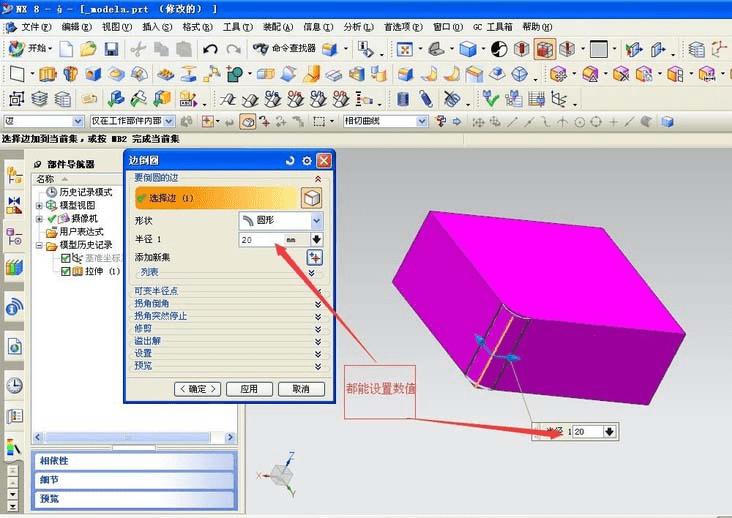

5、这时候,我们可以对倒圆角进行大小设置。

使用UG边刀圆角命令的方法

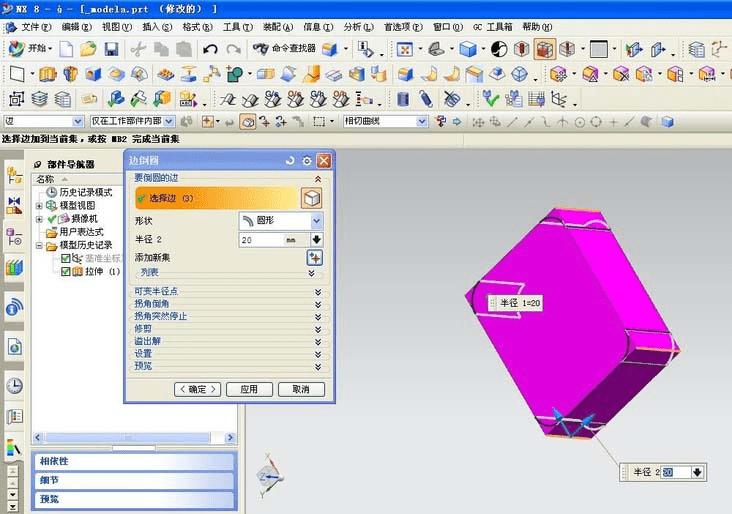

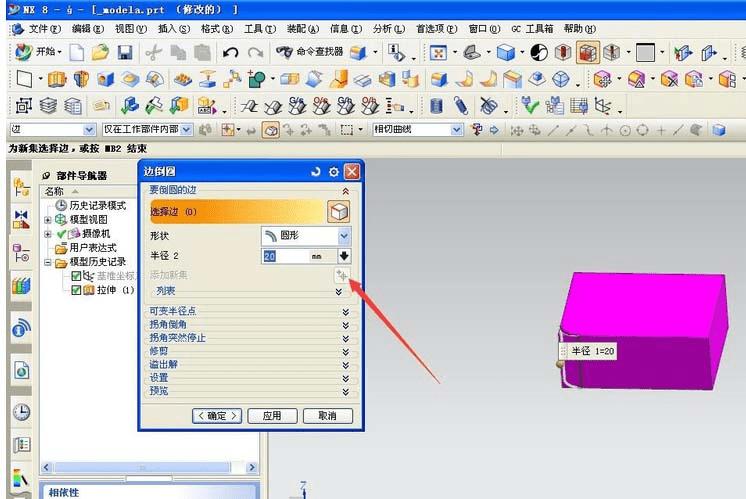

6、如果还需要倒圆角其他的边,我们点击:添加新集,这时文字会变灰色,我们可以在绘图区选择其他的边。

使用UG边刀圆角命令的方法

使用UG边刀圆角命令的方法

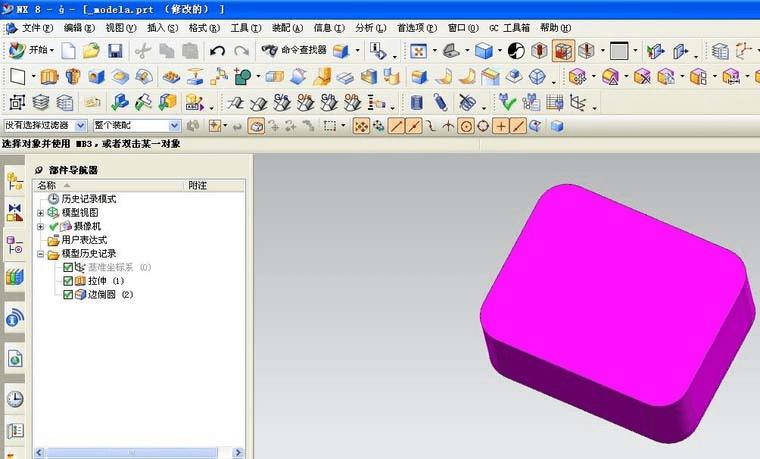

7、最后点击确定,完成倒圆角设置。如图所示效果。

使用UG边刀圆角命令的方法

以上就是使用UG边倒圆命令对长方体进行倒圆角的教程,希望大家喜欢,请继续关注路饭。
