CncKad2006 8.5免费版是Metalix公司打造的一款CAD/CAM设计软件，可以帮助用户快速绘制出各种复杂的钣金设备，还可以进行后置处理、NC文件的上传下载、CNC程序模拟等，支持不同的数控设备，有部分网友不知道cnckad怎么安装？cnckad怎么使用？下面路饭的小编就带来cnckad 2006安装+使用详细图文教程！

CncKad2006安装教程

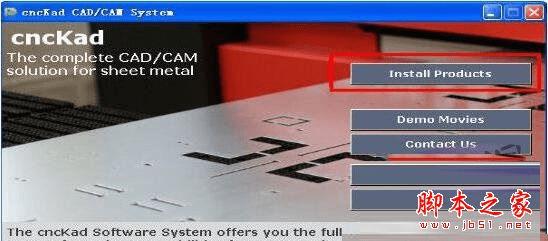

1. 将CNCKAD 软件光盘，插入光驱，将自动运行光盘。

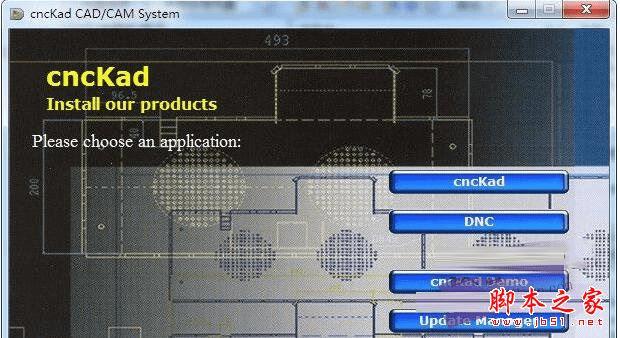

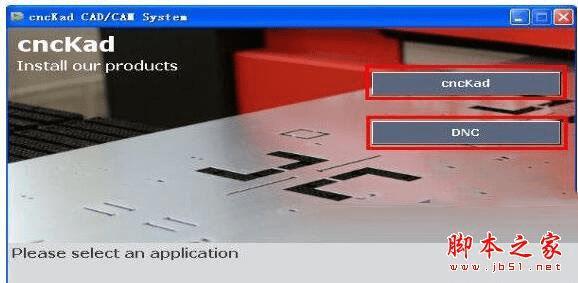

2. 点击“Install Products”按钮，弹出下一个接口，分别显示CNCKAD 与DNC 按钮。

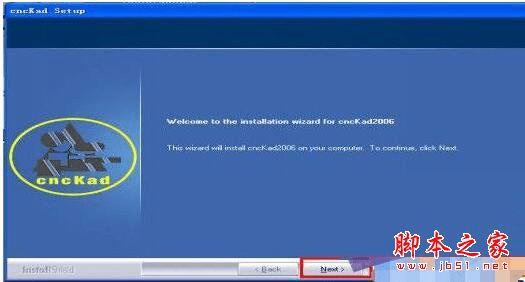

3. 点击“CNCKAD”开始安装程序，将弹出如图标接口，

4. 此时点击“Next”按钮继续安装程序，

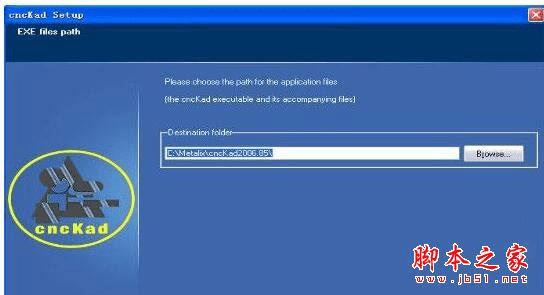

5. 紧接着下一个接口是软件安装路径(默认)或者更改其路径。一直点击“Next”直至安装完成。点击“Finish”结束安装。

DNC程序安装：

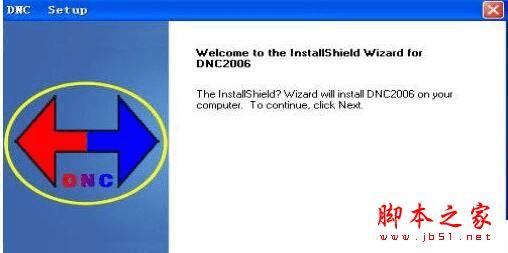

6. 点击“DNC”传输程序安装，弹出安装接口，如图标：

点击“Next”弹出下一个接口，图标：

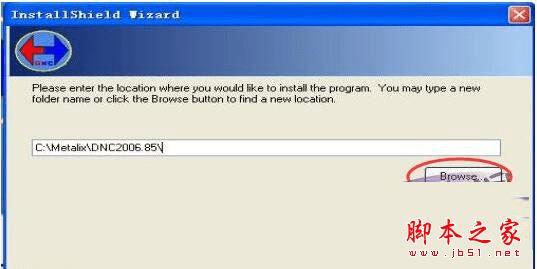

此处可点击“Browse”按钮进行安装路径更改。或者点击“NEXT”继续安装，等待数秒，安装完成。

7、软件设定与机械相结合

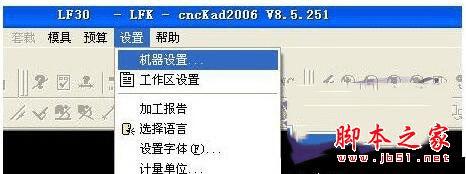

点击CNCKAD 图标打开软件，如下图所示操作

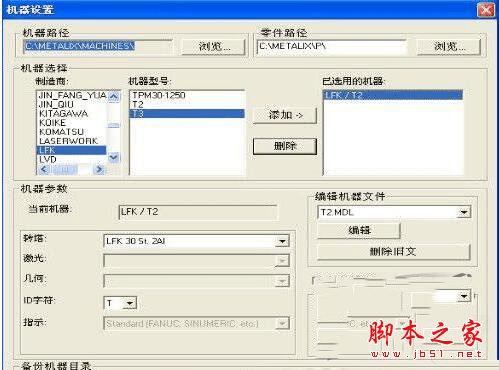

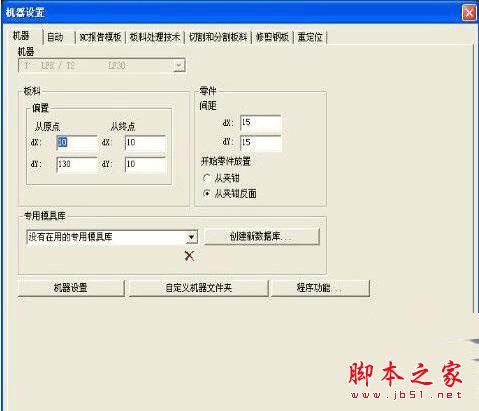

先点击菜单“设置”--------“机器设置”---------------“机器设置”-------“制造商”-----------“机器型号”----------点击“添加”到已选用机器。

CNCKAD共边功能说明

1、 新建任务，加载零件，

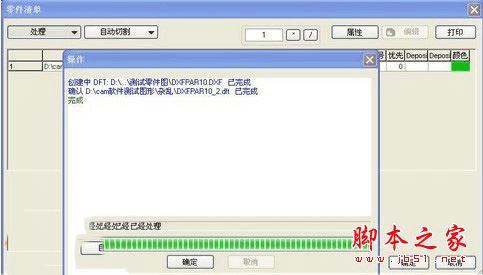

2、 零件格式转换与工艺处理，需要共边的零件可不处理工艺

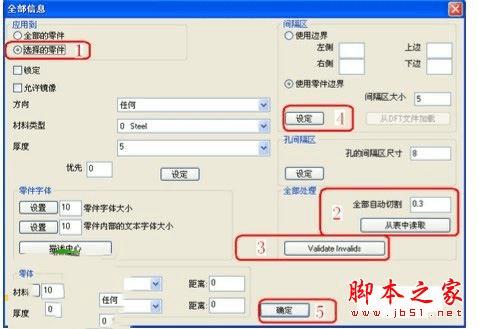

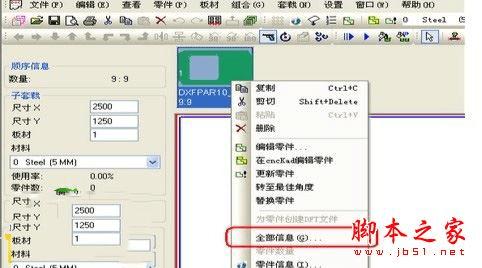

3、 修改零件属性，在选择的零件上点鼠标右键，在弹出的菜单中选择全部信息

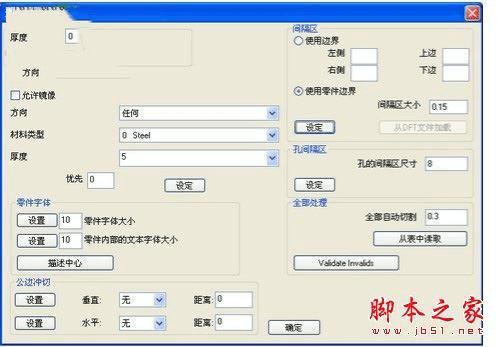

按上图所示顺序依次选择点击，设置零件间隔区为补偿直接的一半，设置后界面如下图

4、 排版套料

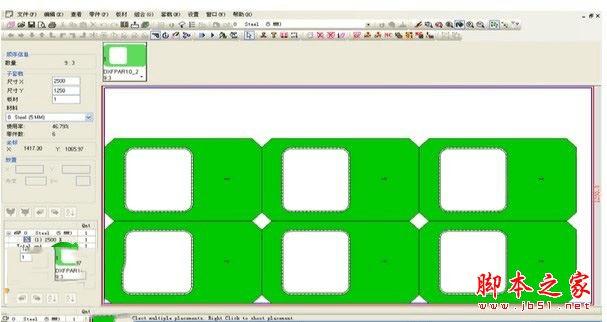

5、 选择查看菜单，显示共边切割，可查看排版共边情况，共边处显示红色线，显示红

色线表示排版共边成功，如果不显示，则要重新排版或手动调整不合理处

6、 输出排版图到CAM界面

7、 运行自动切割向导，弹出发现重复实体，选择是删除，弹出自动切割窗体

8、 点运行后，软件自动加载工艺，如果共边轮廓为紫色则工艺添加正常，否则检查重新添加工艺

9、 点击nc图标，生成NC程序，下一步两次弹出共边提示符感叹号，表示共边正常，下一步继续操作，完成并确定代码生成正确

10、 进入模拟界面，调整模拟速度，模拟切割检查，正确后输出NC程序。
