CAXA实体设计是一套 既支持全参数化的工程建模方式,又具备独特的创新模式,并且无缝集成了专业二维工程图模块的 功能全面的CAD软件,在cad软件中我们很难绘制出标准的齿轮图,今天笔者就教给大家两种绘制齿轮的方法。

方法一:

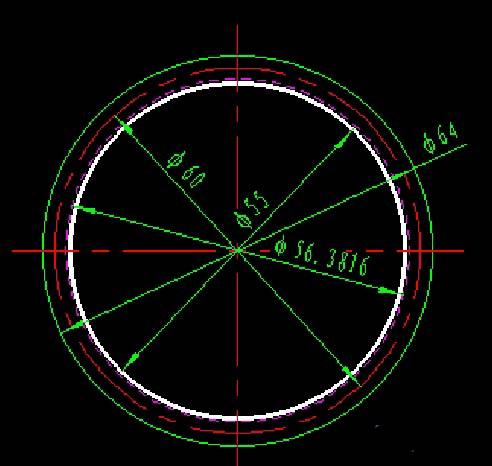

1、我们自定义建立标准齿轮,我们以Z=30,模数m=2,压力角α=20°标准渐开线齿轮,在CAXA电子图板2绘制如下图形

通过caxa制作标准齿轮的方法

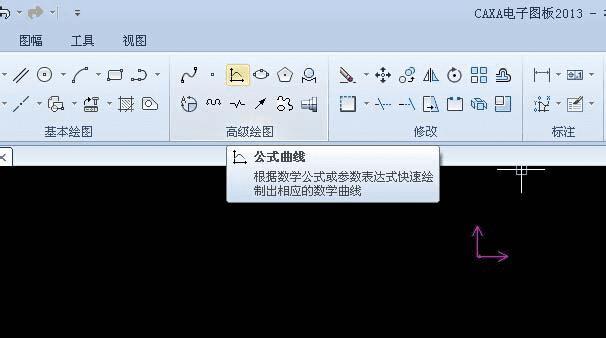

2、在常用的”工具栏目“、“高级绘图”图框中点击“公式曲线”命令

通过caxa制作标准齿轮的方法

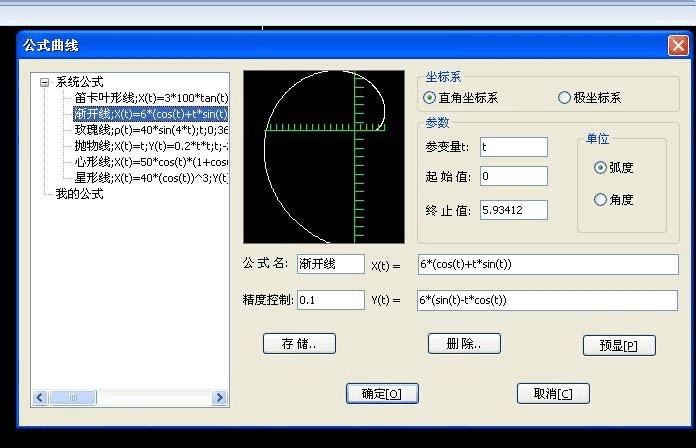

3、在弹出的公式曲线对话按照图片中的要求输入

通过caxa制作标准齿轮的方法

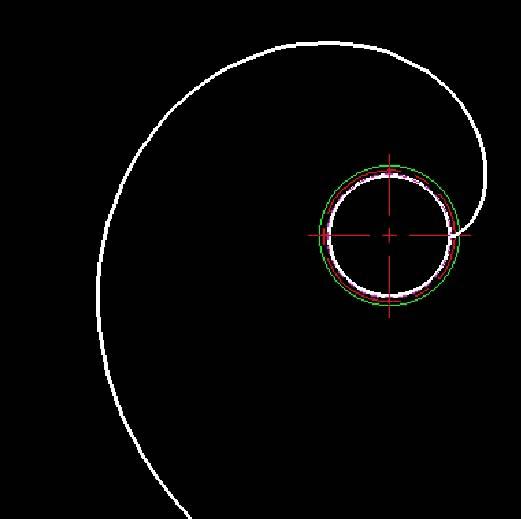

4、在图1基础上绘制渐开线,绘制的渐开线放大

通过caxa制作标准齿轮的方法

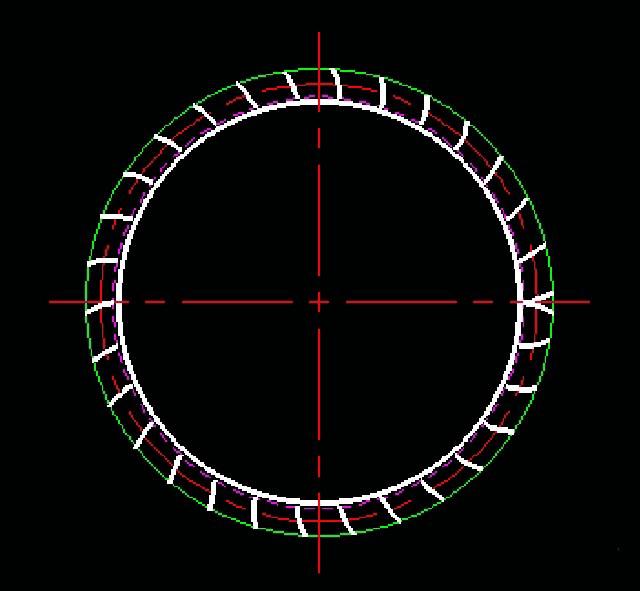

5、剪裁多余的渐开线,把剪裁后渐开线以X轴为中心线作镜像,因绘制标准渐开线齿轮齿数Z=30,对中心线上面的渐开线以圆心为矩阵中心作矩阵

通过caxa制作标准齿轮的方法

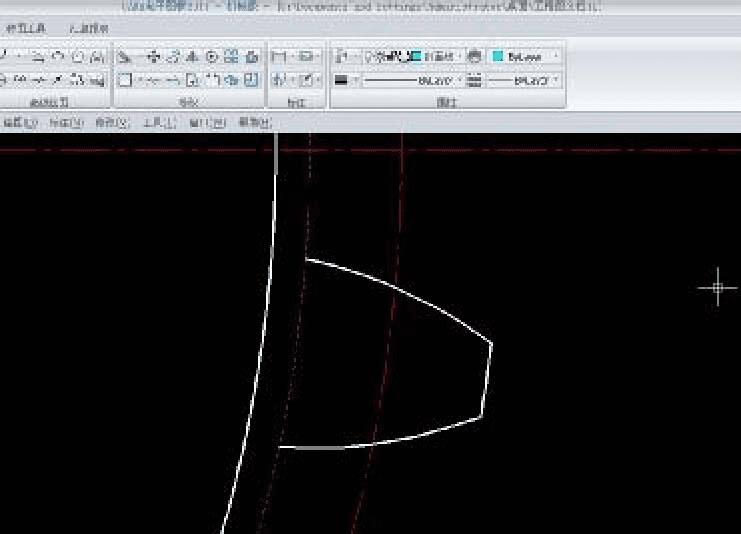

6、删除多余的渐开线,连接上下两渐开线与分度圆的交点,连接圆心与图11中蓝色线的中点并与分度圆相交,中心线下面的渐开线以圆心为中心旋转,修剪多余的线条

通过caxa制作标准齿轮的方法

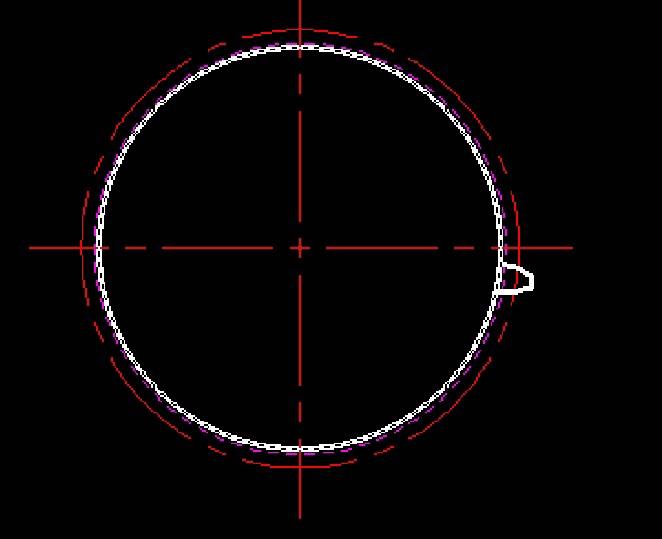

7、延伸两渐开线至齿根圆

通过caxa制作标准齿轮的方法

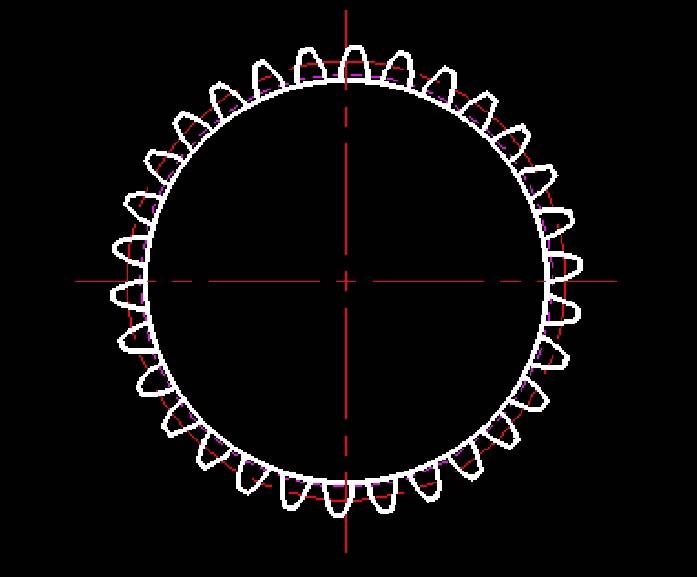

8、以圆心为矩阵中心在图19中对单个渐开线均匀矩阵30个齿,

通过caxa制作标准齿轮的方法

方法二:

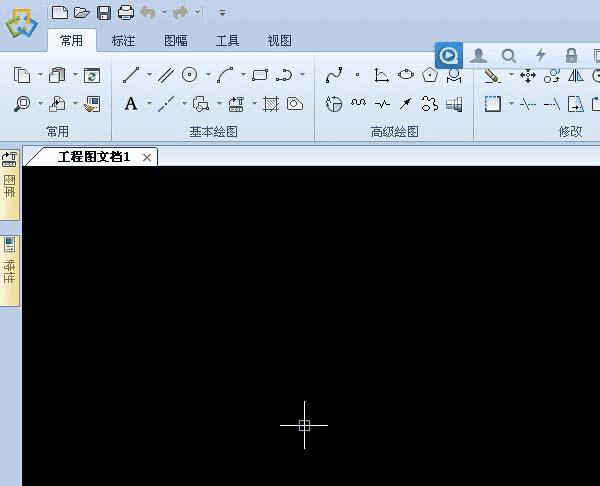

1、用标准库建立标准齿轮,我们以Z=30,模数m=2,压角α=20°标准渐开线齿轮,首先打开caxa电子图版,

通过caxa制作标准齿轮的方法

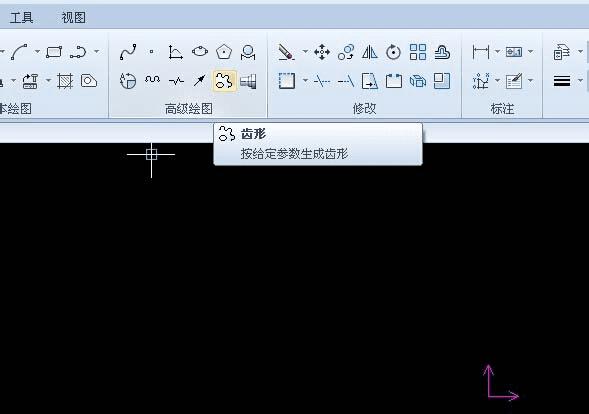

2、在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令

通过caxa制作标准齿轮的方法

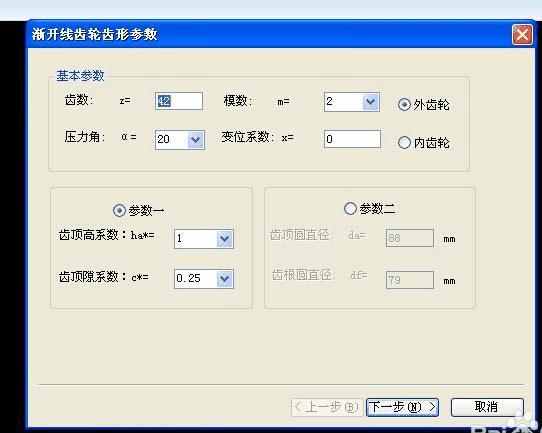

3、在渐开线齿轮齿形参数中输入:Z=30,模数m=2,压力角α=20°,点击下一步

通过caxa制作标准齿轮的方法

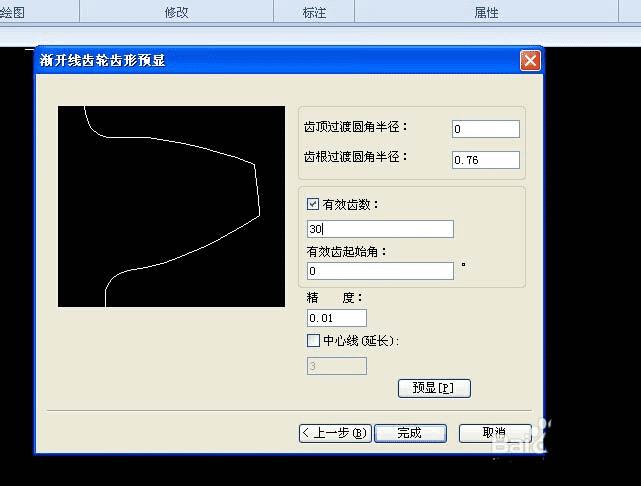

4、在渐开线齿轮齿形预先中输入:z=30.点击完成

通过caxa制作标准齿轮的方法

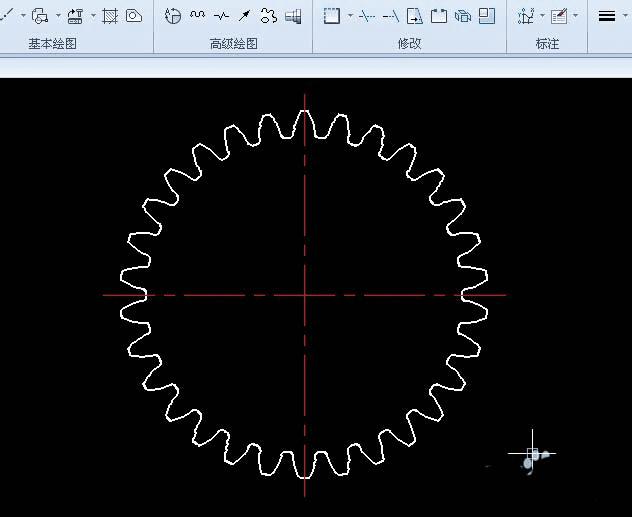

5、生成标准的渐开线齿轮
