小米Usb插线版详细介绍(2)

铜条与USB模块PCB连接处，焊点饱满牢固。

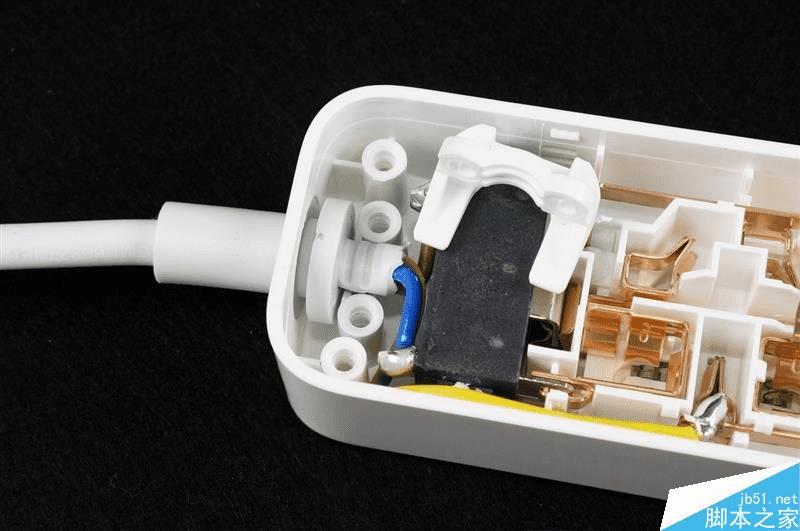

首先拆掉线材限位挡板，之后才能把在呢个结构件拿出来。

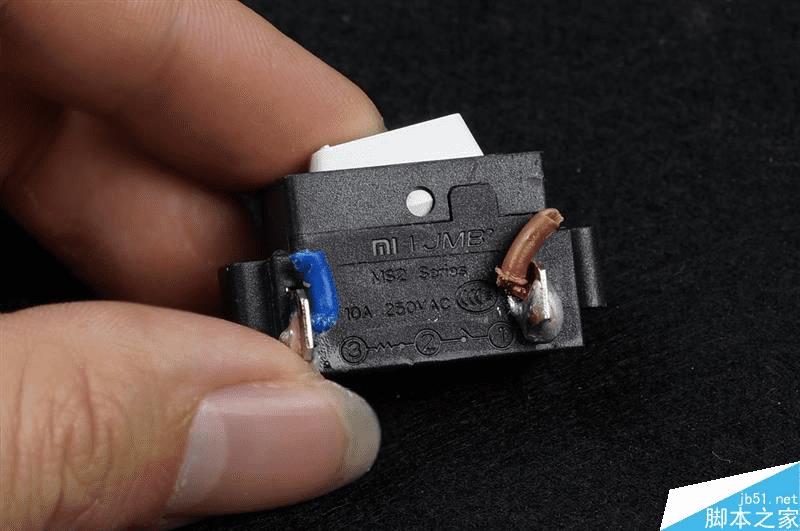

小米向JMB乔日电业特殊定制的船型翘板开关模块，规格为250VAC/10A，带有CCC认证。

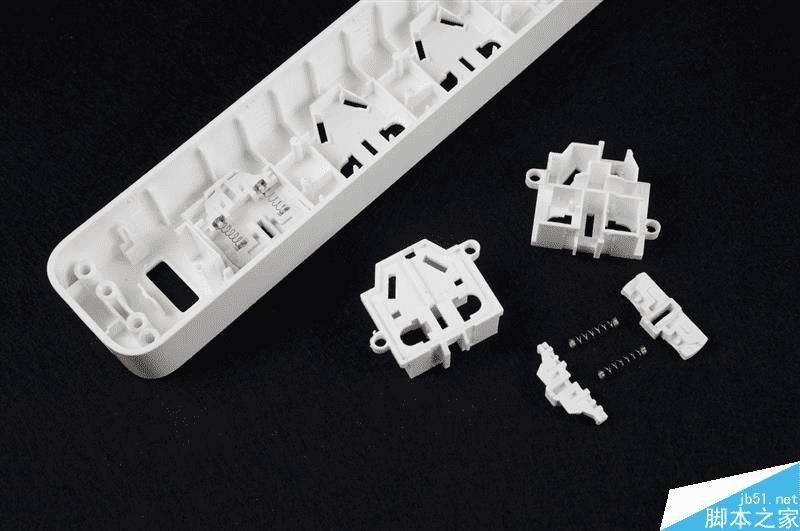

AC插孔保护门是通过热熔壳柱固定在壳体内，可以看到保护门滑片是通过两根弹簧互相顶紧闭合，必须使用插头插入，也就是左右同时施加压力才能顶开保护门，异物单孔插入因为力度不均衡所以会卡死不会滑动开启。

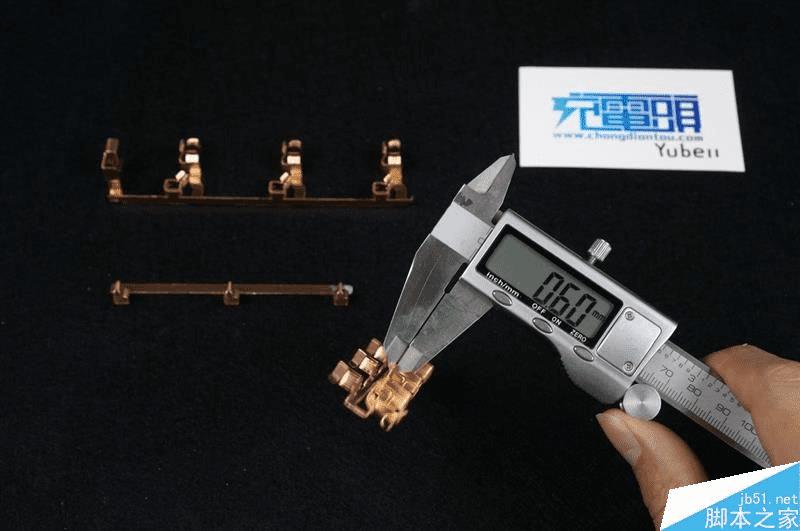

使用千分尺测量一体铜条厚度，3根一体铜条厚度为0.6mm、0.6mm、0.6mm。

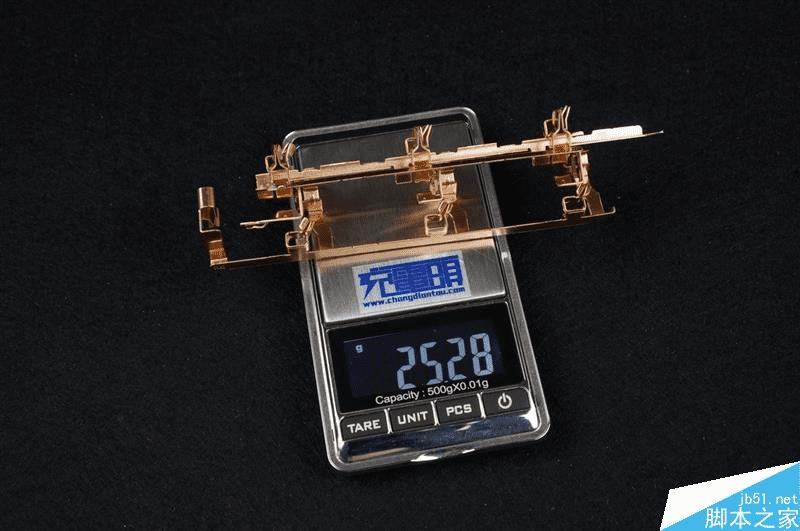

测量铜条重量，3根铜条重量为25g。

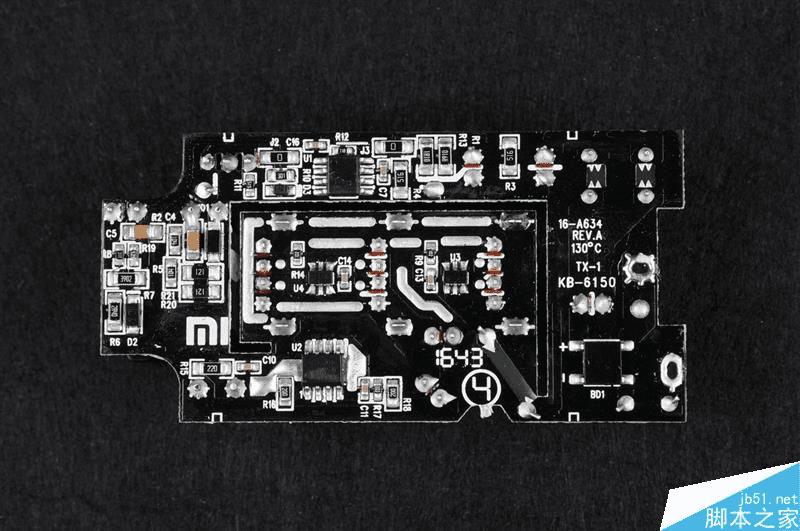

USB模块背面一览。

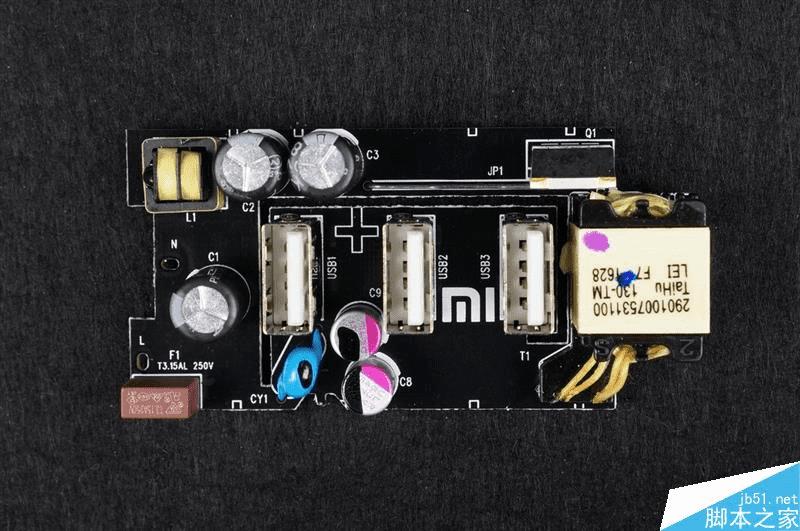

USB正面一览。

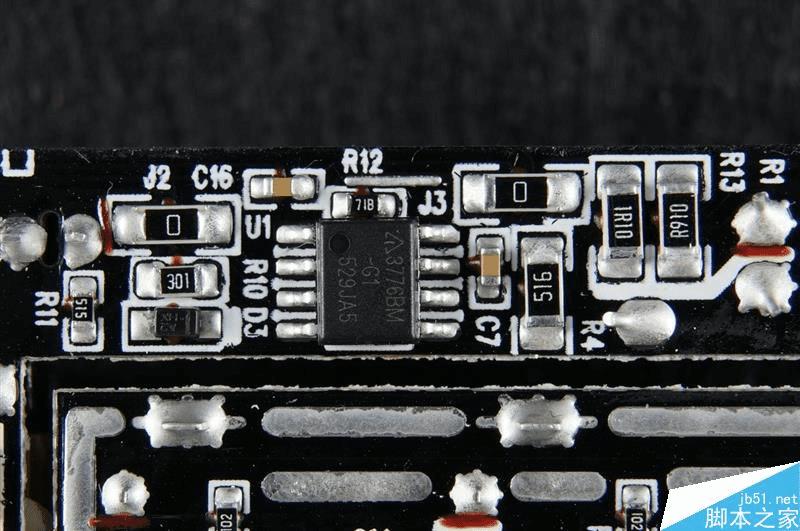

初级IC Diodes 3776BM PWM控制器。

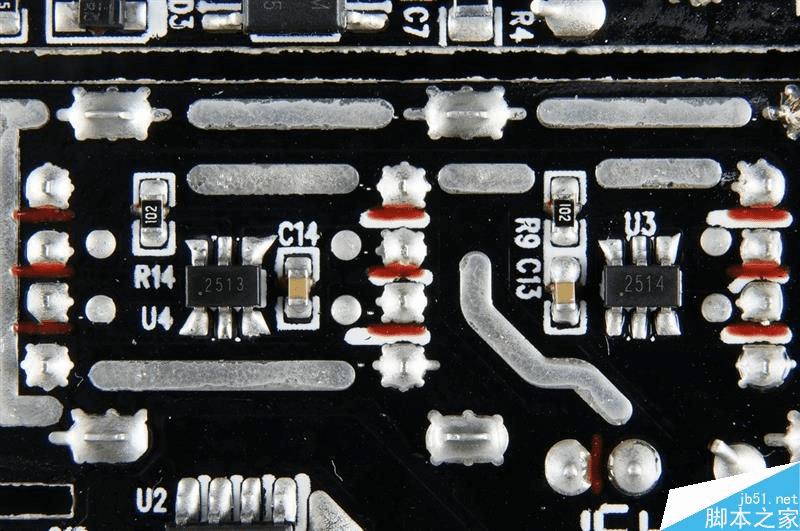

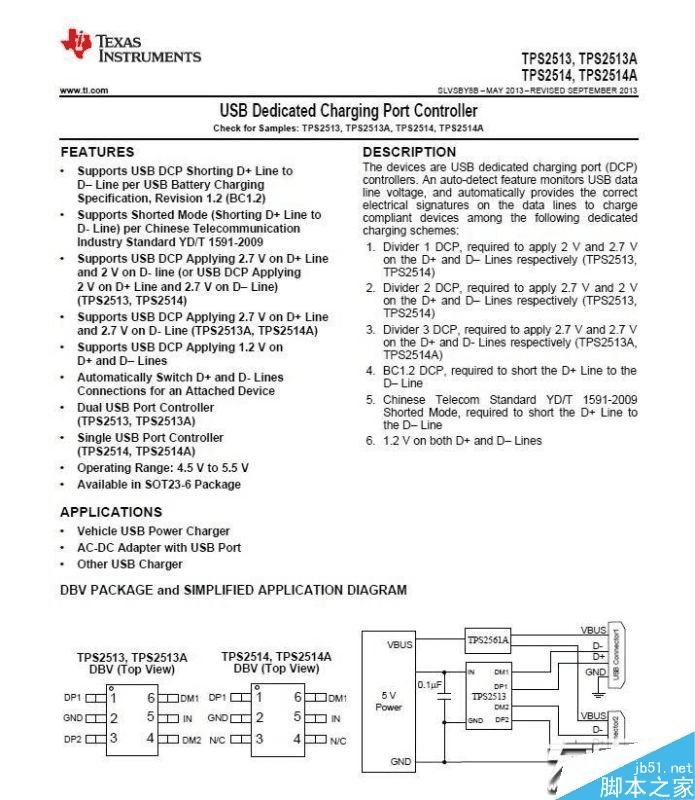

使用了两颗德仪USB口识别芯片，TPS2513 TPS2514，分别可以提供两个口、一个口的只能识别，也就是三口都带智能识别。

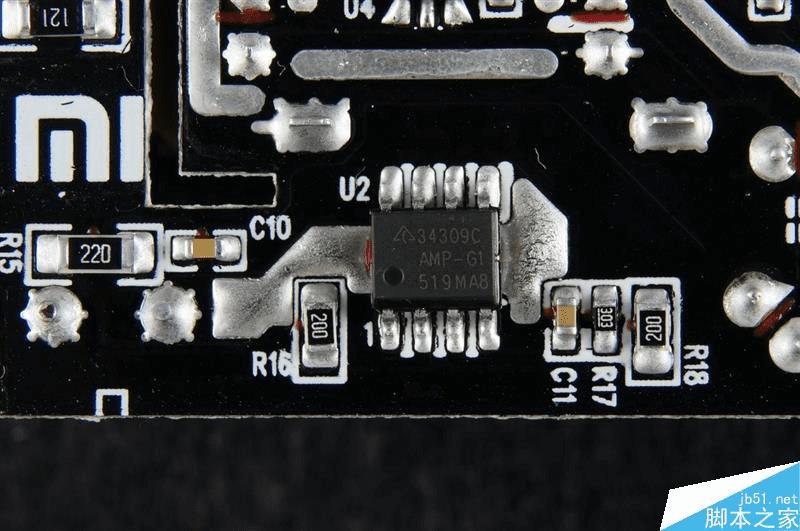

Diodes APR34309C 同步整流驱动 MOS 二合一芯片。

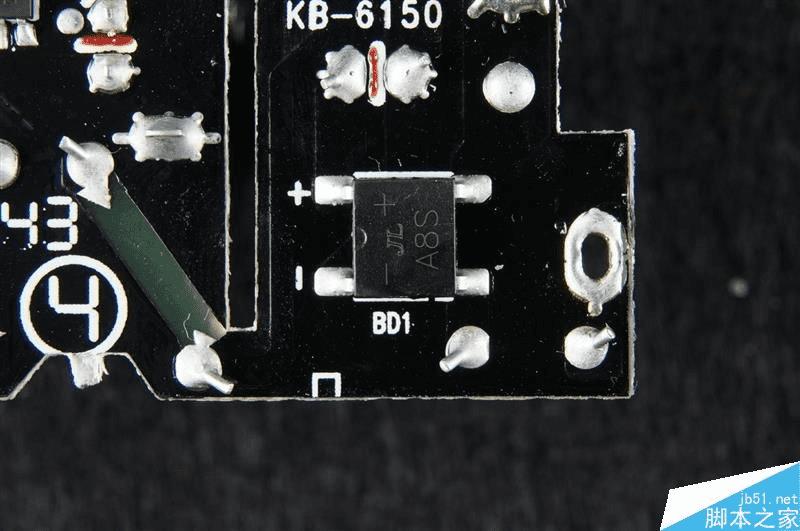

整流桥。

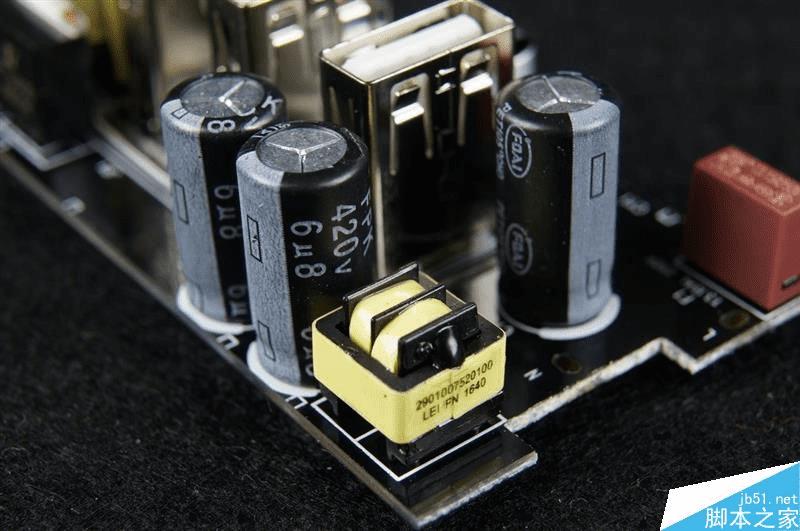

高压侧输入滤波电容由3颗电解电容组成，420V6.8uF*2 420V10uF*1。

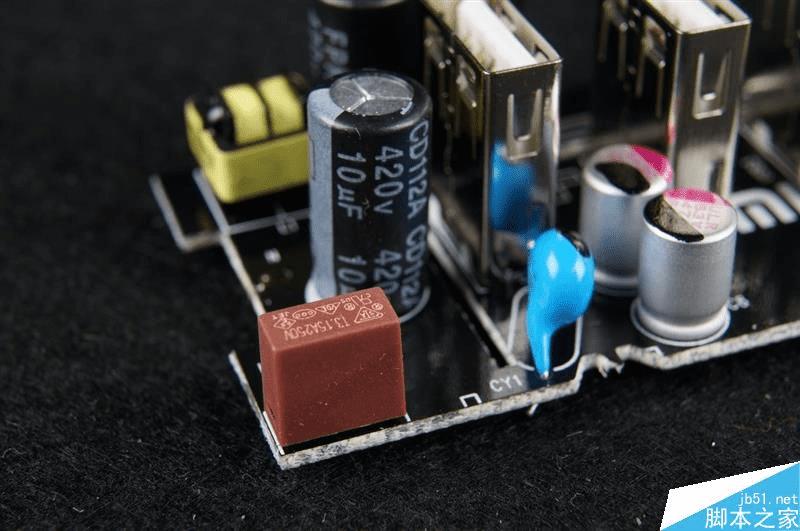

棕色的是250V3.15A保险丝，蓝色的是Y电容。

输出滤波方面使用了两颗固态电容是，规格是6.3V470uF，ULR万裕。

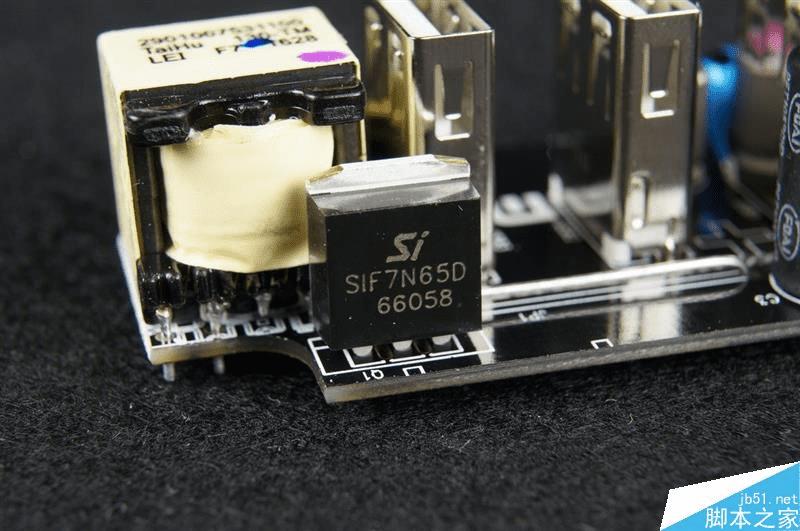

深爱半导体Sisemi 开关管 SIF7N65D。

变压器TaiHu130-TM。

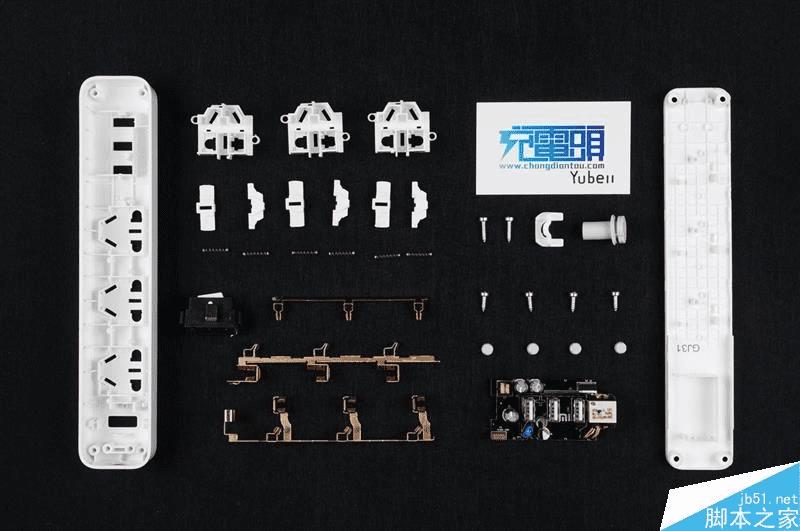

拆解总结：

小米插线板安全方面AC插孔带有保护门，装配使用防拆螺丝，线材出入线口胶套与限位口等都可以保障一定程度的安全使用。

LED开关模块化，0.75mm²*3的线材、0.6mm*3的一体铜条作为排插基本功能也是有了足够的保证，USB模块方面使用Diodes AP3776BM APR34309C方案，输出口使用了德仪智能识别芯片TPS2513 TPS2514，也就是三口全带识别，整体设计做工来说都是非常不错的。
