铭牌胶版通过双面胶纸与8个卡口固定起来,里面是限位拉紧胶版,用了6颗十字螺丝锁紧。

华为移动电源快充版Apo9Q性能分析与评测

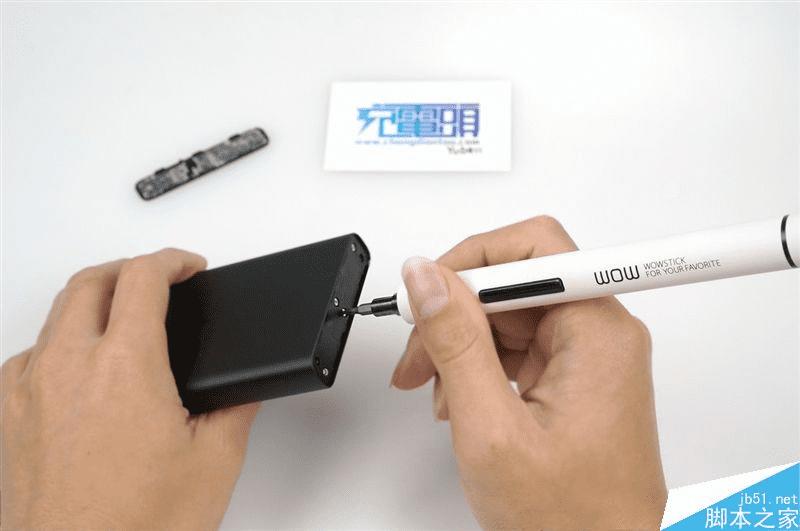

拧开锁紧螺丝。

华为移动电源快充版Apo9Q性能分析与评测

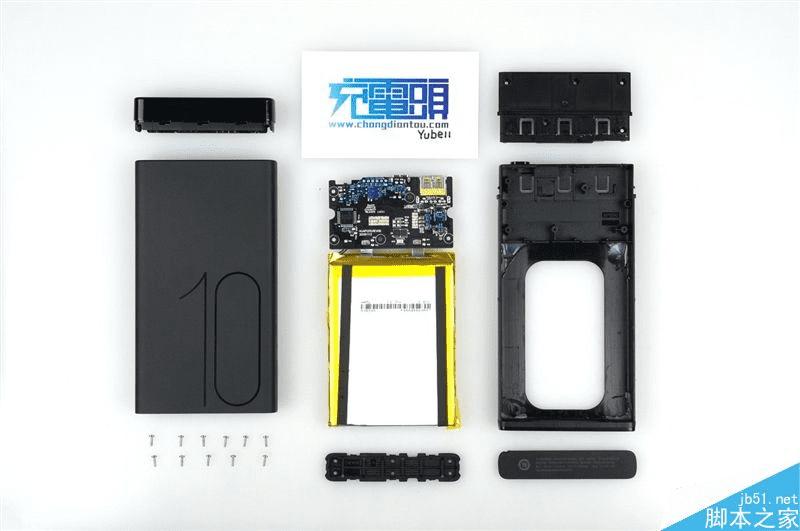

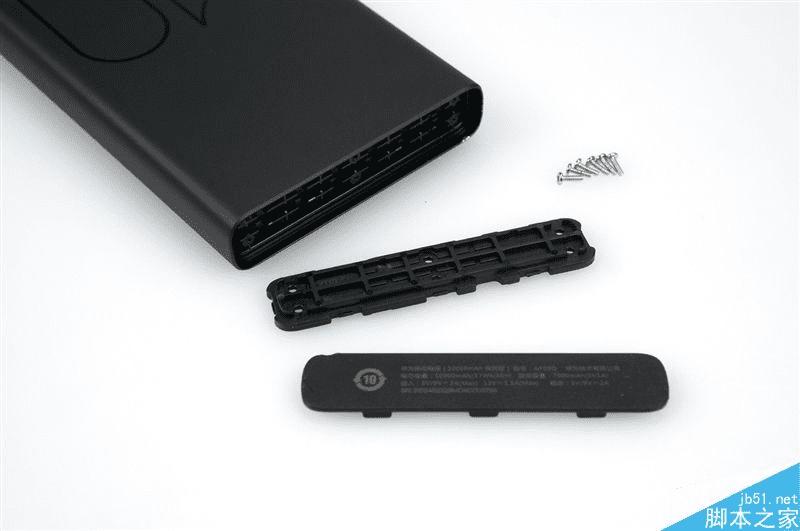

分离部件一览,移动电源内框架、限位拉紧胶版、表面铭牌胶板。

华为移动电源快充版Apo9Q性能分析与评测

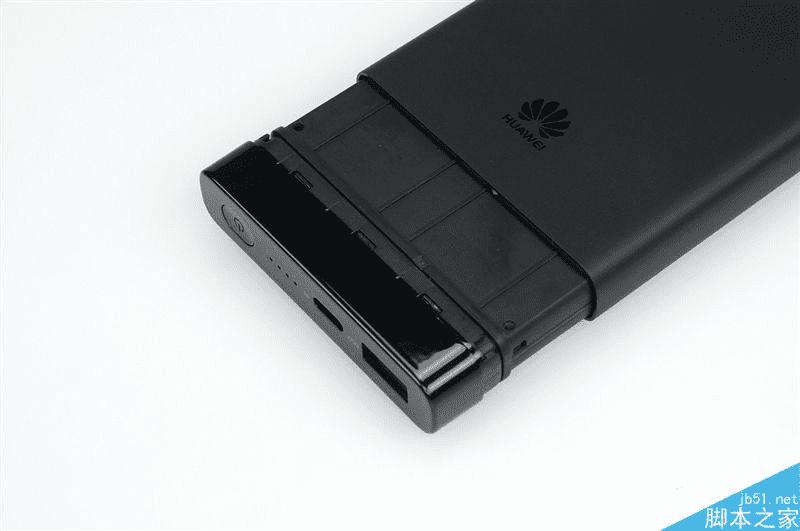

慢慢把内框架从不锈钢壳体拉出。

华为移动电源快充版Apo9Q性能分析与评测

内框架整体一览。

华为移动电源快充版Apo9Q性能分析与评测

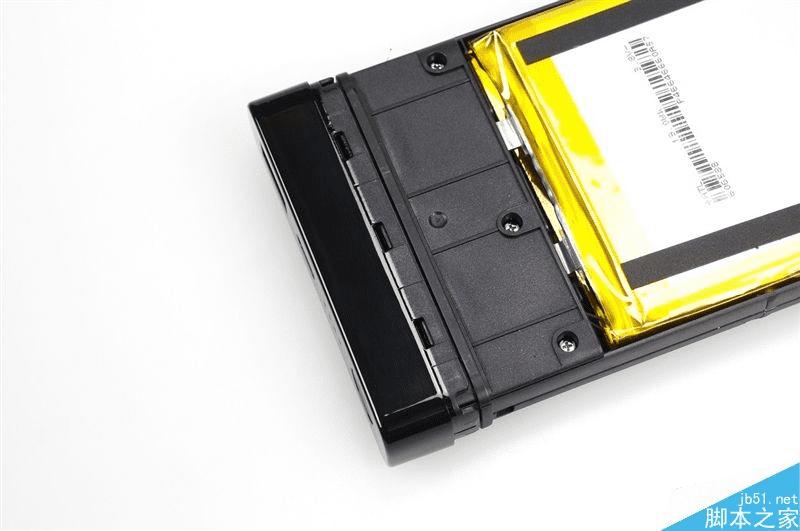

可以看到内框架与钢琴漆的外盖是两个不同的部件,内框架还有半块盖板使用3颗螺丝锁紧。

华为移动电源快充版Apo9Q性能分析与评测

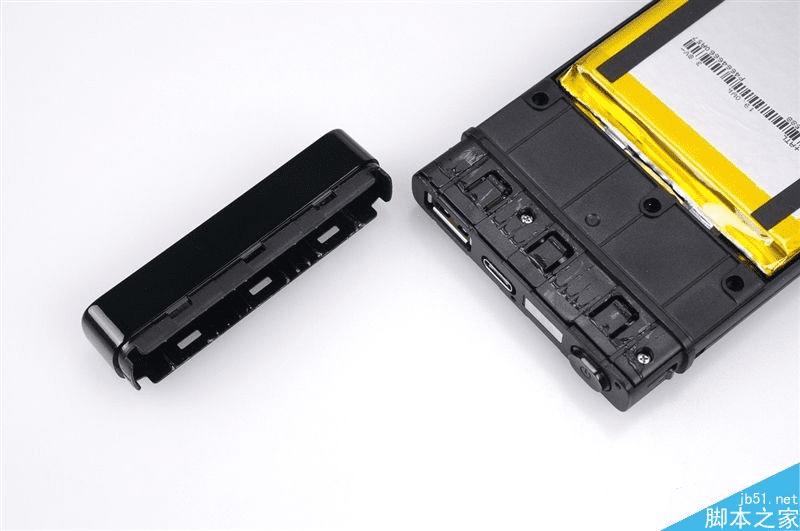

继续分离钢琴漆外盖,除了8个卡口扣紧外,还使用了少量胶水粘附避免松动,加强部件整体性。

华为移动电源快充版Apo9Q性能分析与评测

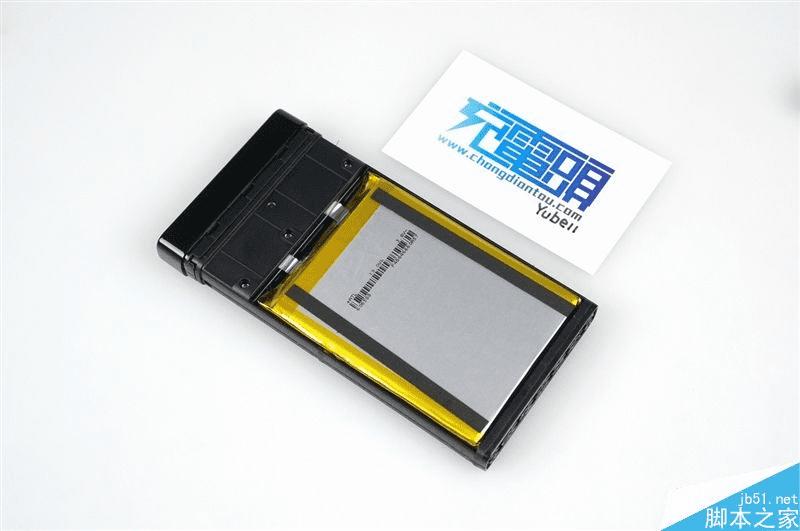

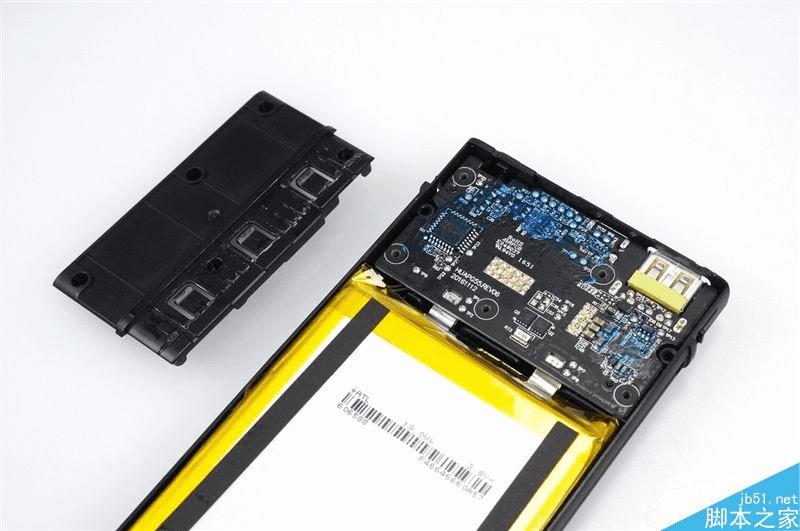

拧开3颗螺丝拆除盖板就可以看到PCB了。

华为移动电源快充版Apo9Q性能分析与评测

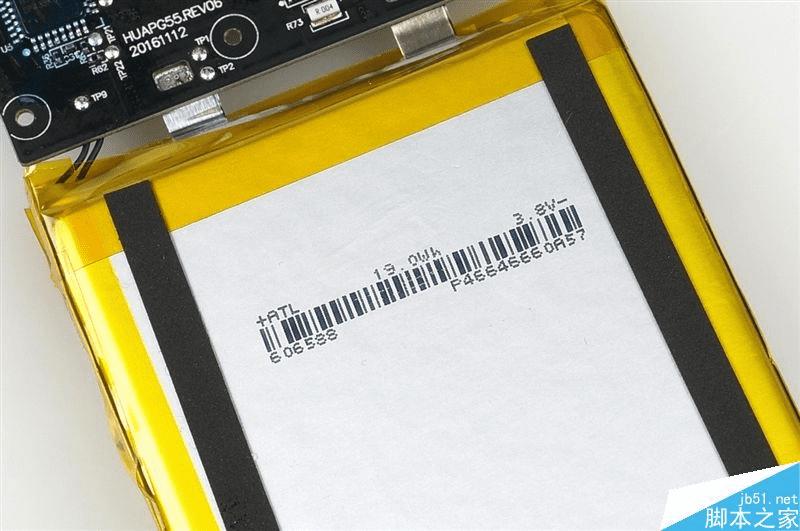

电芯使用的是两片ATL 3.8V高压电芯,5000mAh/19Wh,两块并联组成10000mAh/38Wh电池组。

华为移动电源快充版Apo9Q性能分析与评测

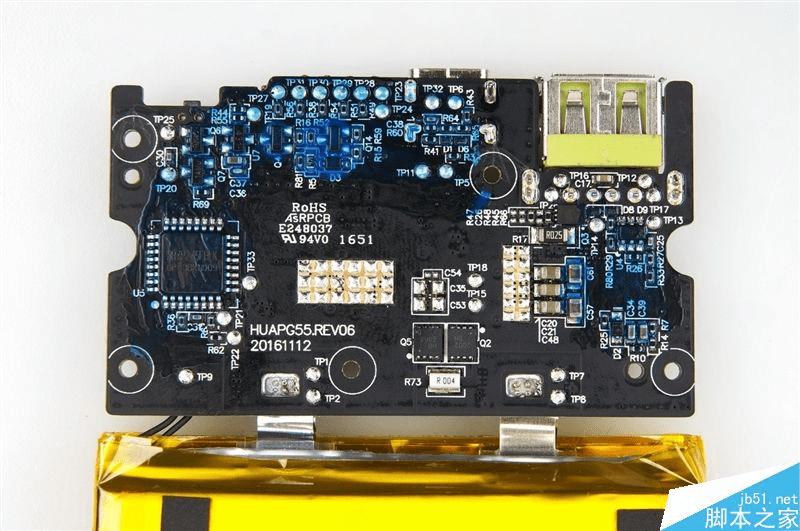

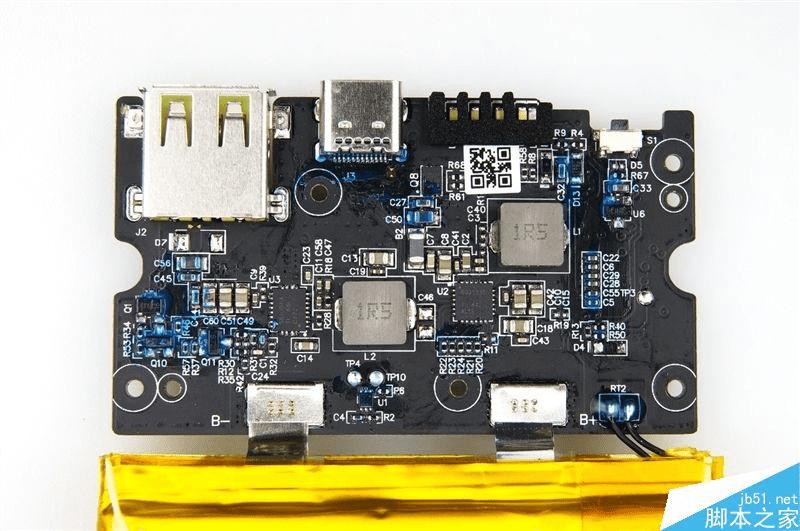

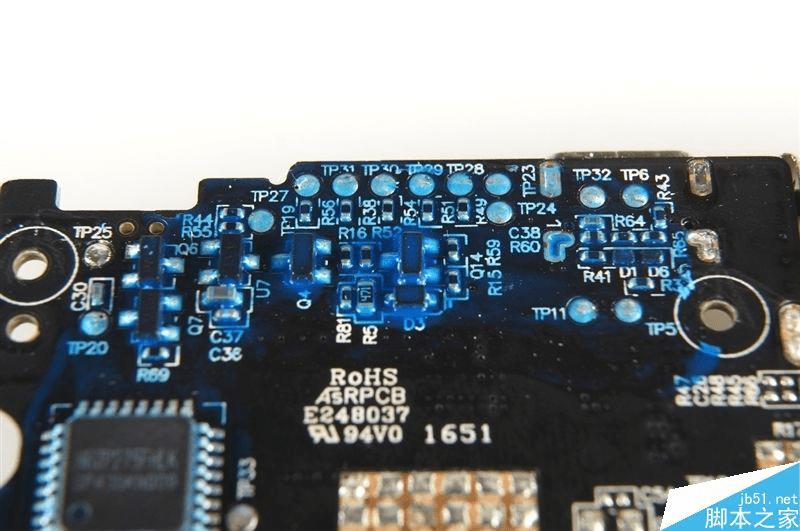

PCB正面一览,可见多处使用了防潮披覆胶,潮湿天气可以防止水汽在插孔分析进入后导致短路损坏。

华为移动电源快充版Apo9Q性能分析与评测

PCB背面一览,同样使用了防潮披覆胶。

华为移动电源快充版Apo9Q性能分析与评测

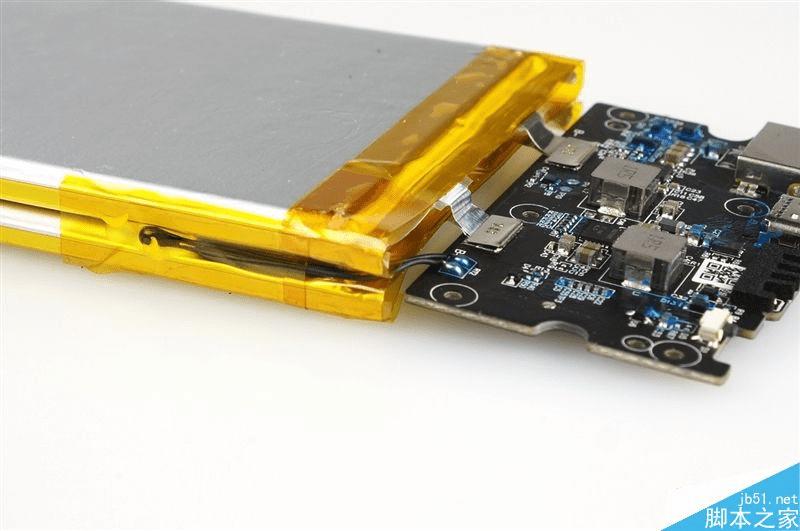

NTC 温度探头埋在两片电芯之间,测温更加准确。

华为移动电源快充版Apo9Q性能分析与评测

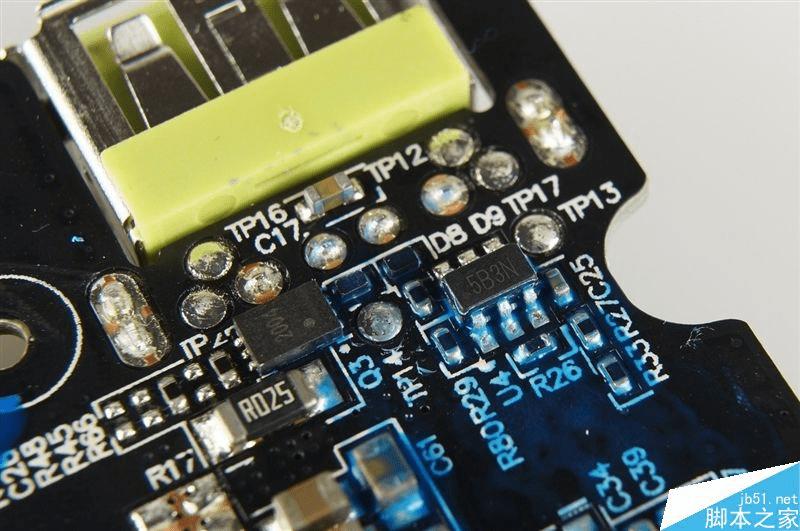

Type-A输出口,检流电阻MOS、丝印5B3N识别IC。

华为移动电源快充版Apo9Q性能分析与评测

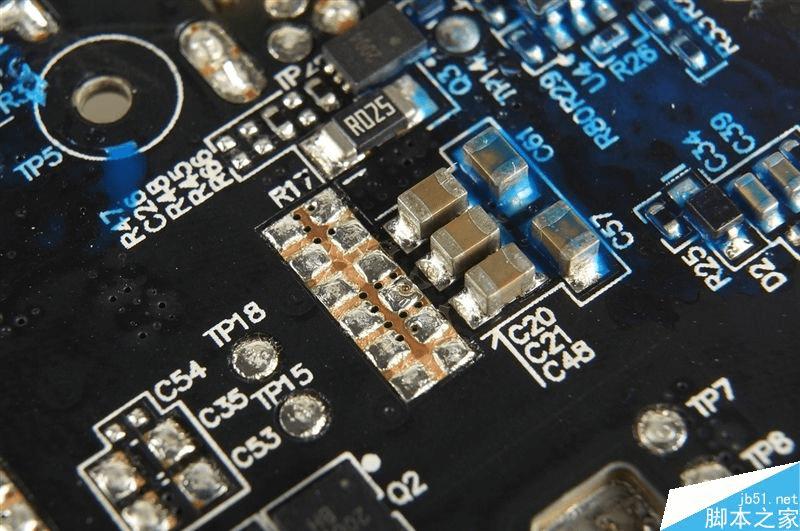

输出IC底部位置露铜铺锡加快导热。

华为移动电源快充版Apo9Q性能分析与评测

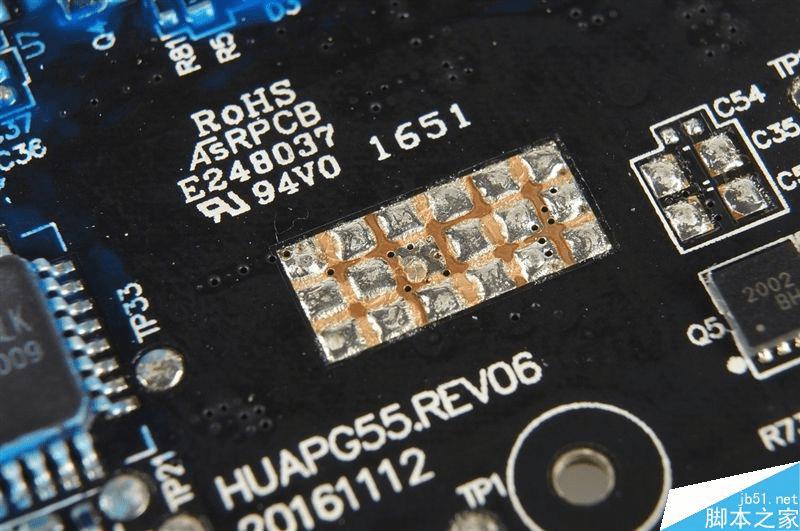

输入IC底部位置同样露铜铺锡加快导热。

华为移动电源快充版Apo9Q性能分析与评测

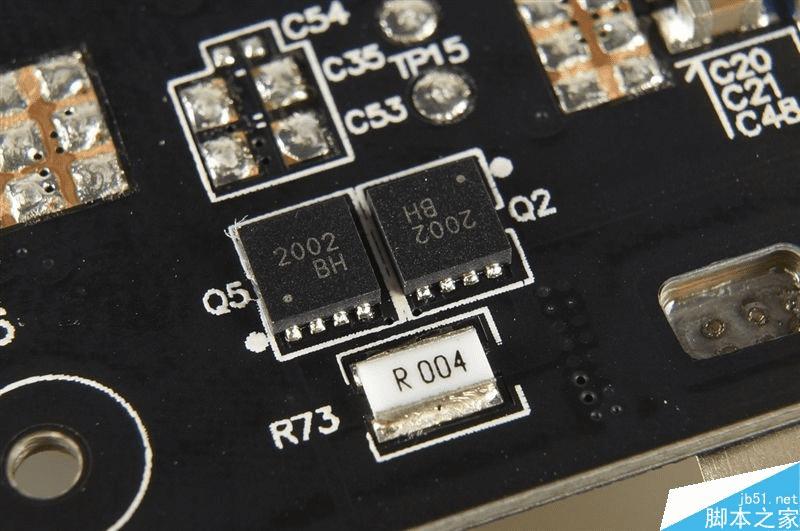

电池组保护板,低阻MOS+低阻高精度检流电阻,背面是美上美电池管理IC。

华为移动电源快充版Apo9Q性能分析与评测

华为移动电源快充版Apo9Q性能分析与评测

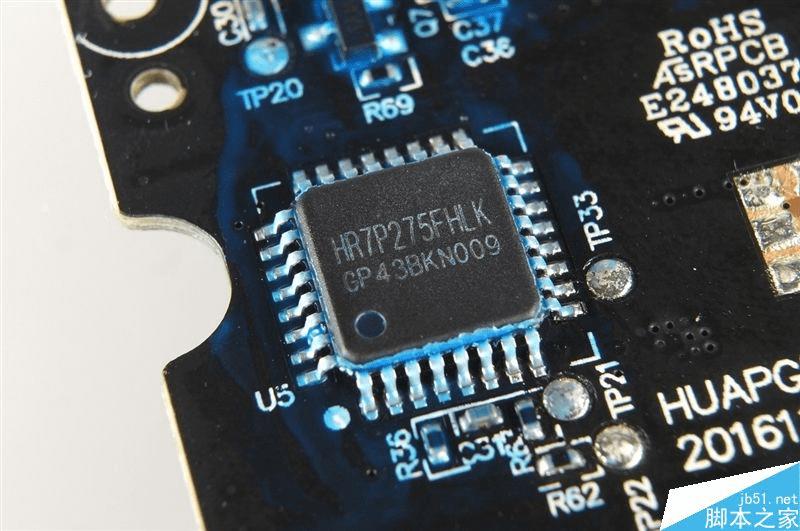

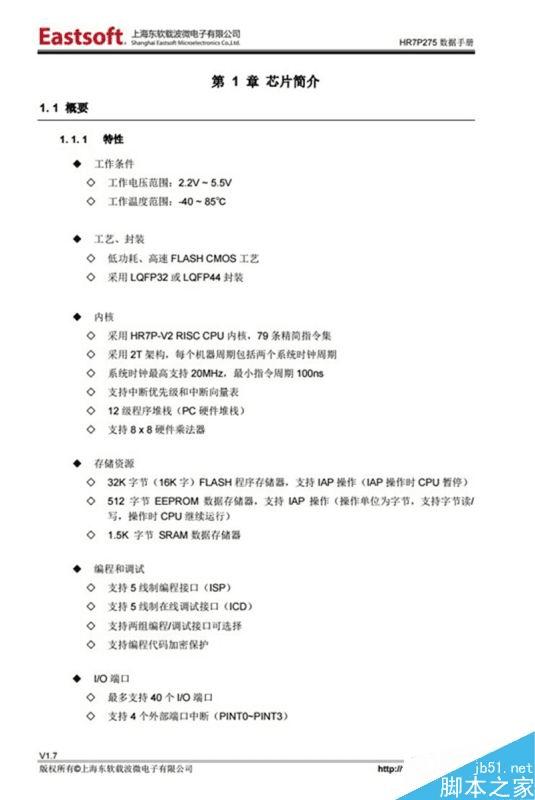

上海东软载波微电子HR7P275单片机,8位MCU内置12bit ADC 12通道,工作频率最高为20Mhz。

华为移动电源快充版Apo9Q性能分析与评测

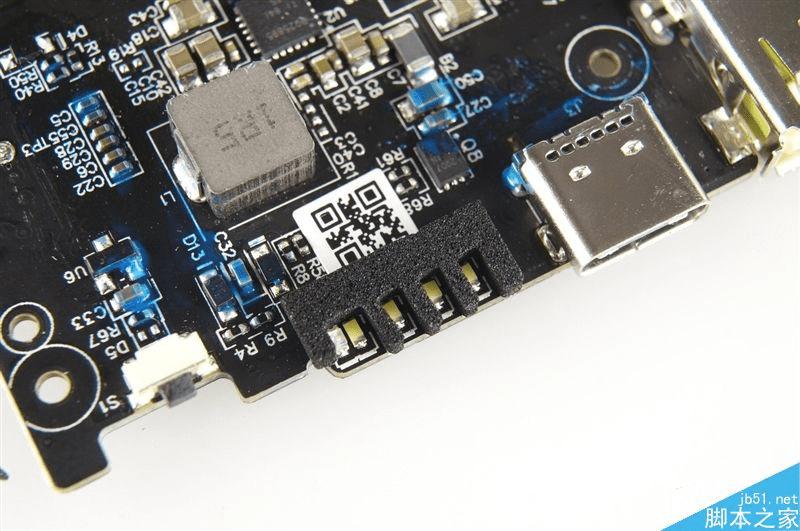

Type-C、电量显示按钮、开关全部使用防潮披覆胶处理。

华为移动电源快充版Apo9Q性能分析与评测

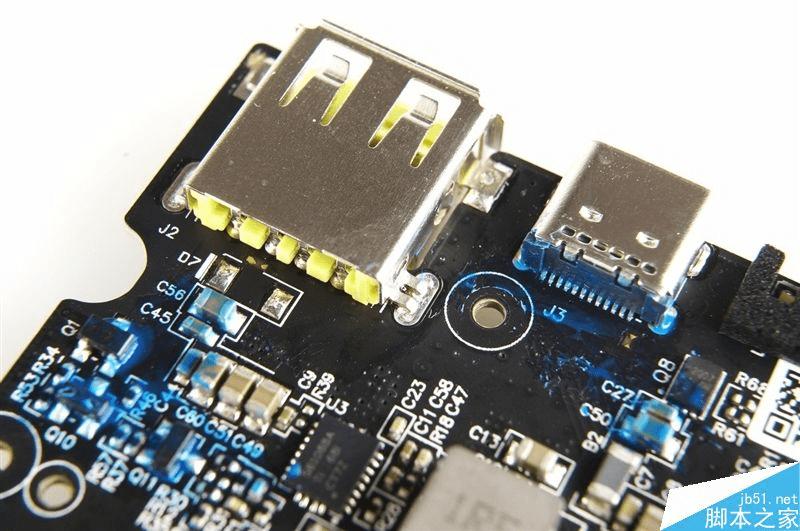

Type-A、Type-C接口细节,同样做了防潮处理。

华为移动电源快充版Apo9Q性能分析与评测

华为移动电源快充版Apo9Q性能分析与评测

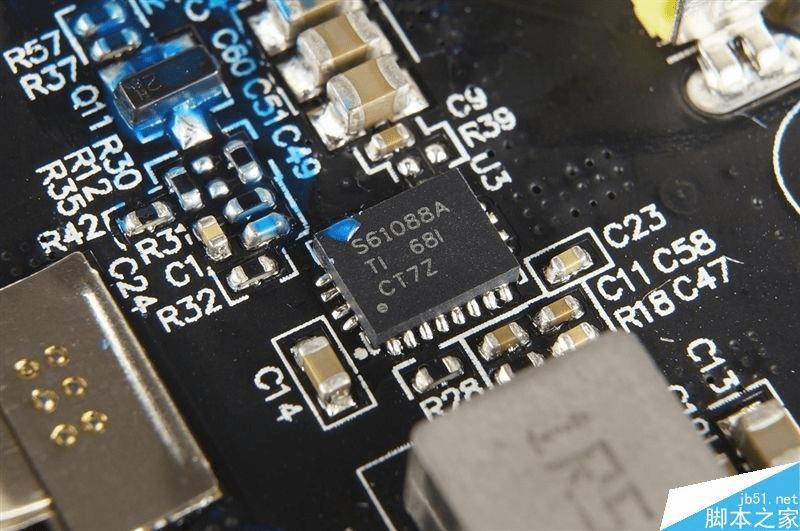

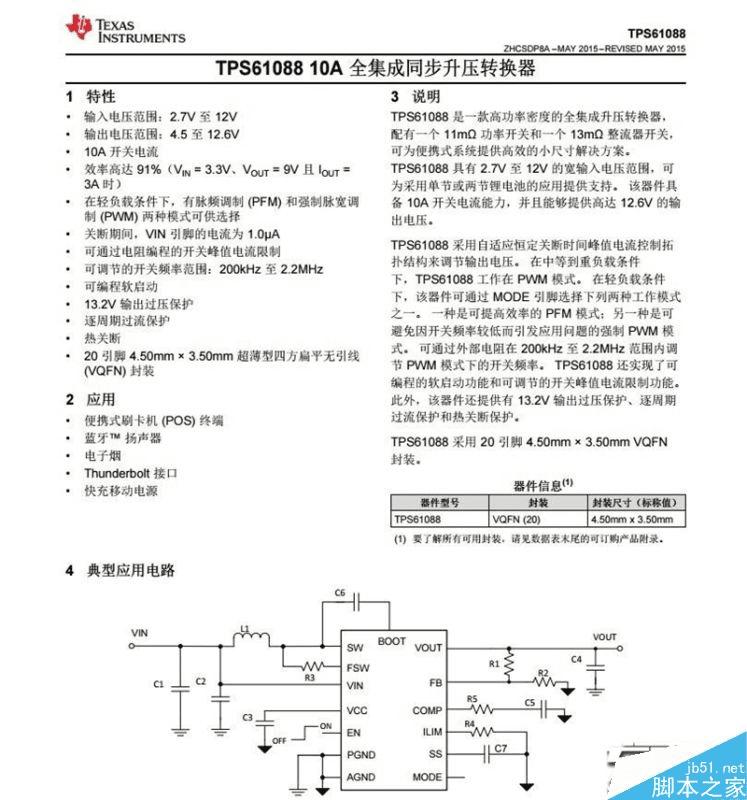

输出芯片是美国德仪TI TPS61088,风靡业界的高效同步升压芯片。

华为移动电源快充版Apo9Q性能分析与评测

电量显示使用遮光海绵避免串光影响误判,可以看到在最左边的格子内设置了2颗LED,黄色荧光粉的是白色LED,负责常规模式显示,白色荧光粉是绿色LED,负责快充模式显示。

华为移动电源快充版Apo9Q性能分析与评测

华为移动电源快充版Apo9Q性能分析与评测

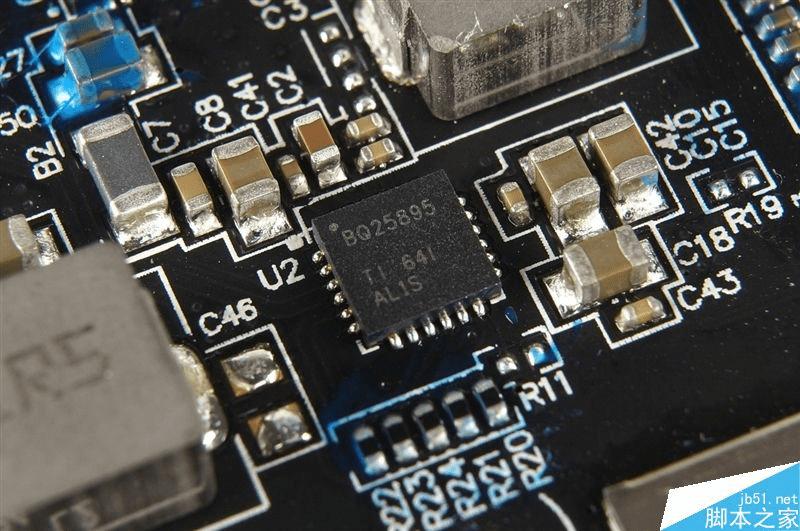

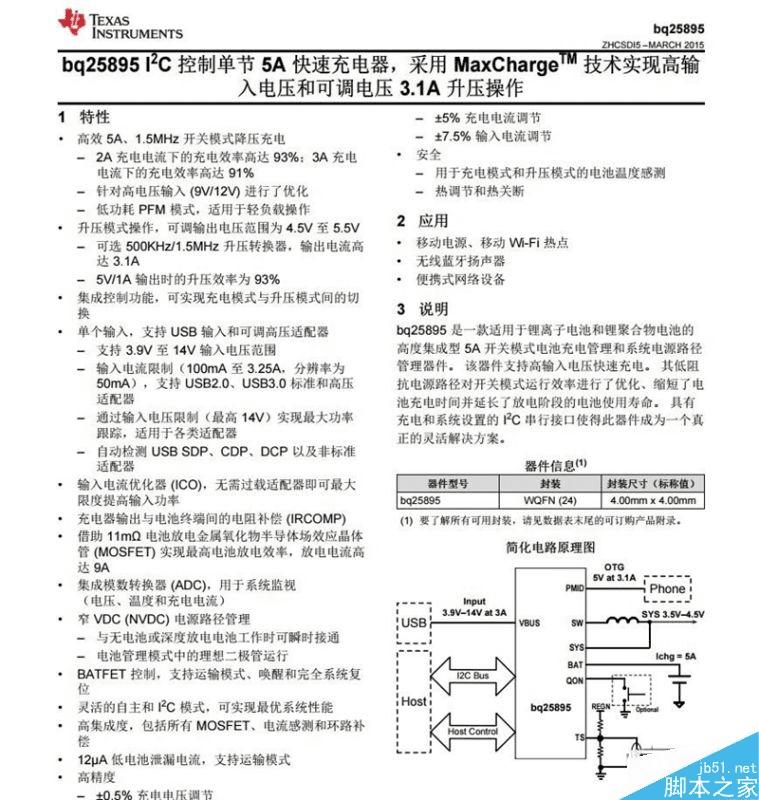

美国德仪TI BQ25895 同步降压输入芯片,与TPS61088搭配使用组成明星方案。

华为移动电源快充版Apo9Q性能分析与评测

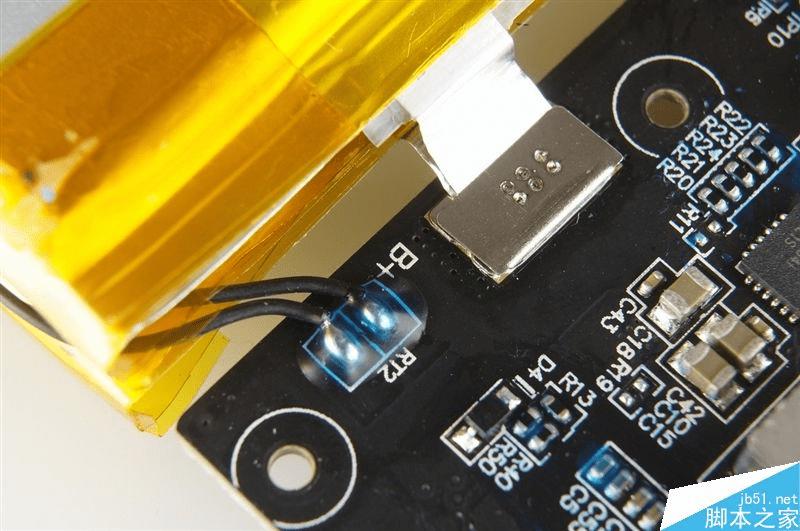

电池组NTC焊盘也做了防潮/紧固处理,电池组镍带焊接工艺是PCB上焊接铜片,再用铜片把两片镍带包裹套起来后点焊,6个机焊焊点焊接工艺深度恰到好处。

华为移动电源快充版Apo9Q性能分析与评测

总结:

华为移动电源快充版AP09Q测试完毕,使用灰黑色铝合金壳体与钢琴漆底盖在设计上明显是走商务风格,与之前推出偏向时尚活泼的荣耀AP08Q进行互补,用户可以各取其需。使用了Type-A输出+Type-C输入搭配,能更好地对未来新兴设备作良好支持。方案搭配上华为AP09Q选择TPS61088+BQ25895这个明星组合高效同步方案,输入输出双向18W快充,效率与发热完全不用担心。电路板使用防潮披覆胶、禁用多合一线的警示标语、双色快充指示灯、铝合金边缘倒角、运输缓冲包装等都可以体现出华为处处注重细节,上一款AP08Q与这款AP09Q小编都给予极高的评价。
