小米米家车载空气净化器内部做工性能如何？(4)

粉尘传感器模块正反面。

粉尘传感器，可实时检测车内 PM2.5 的变化，智能调节车净工作档位。这部分要定期清洁以保证净化效果。

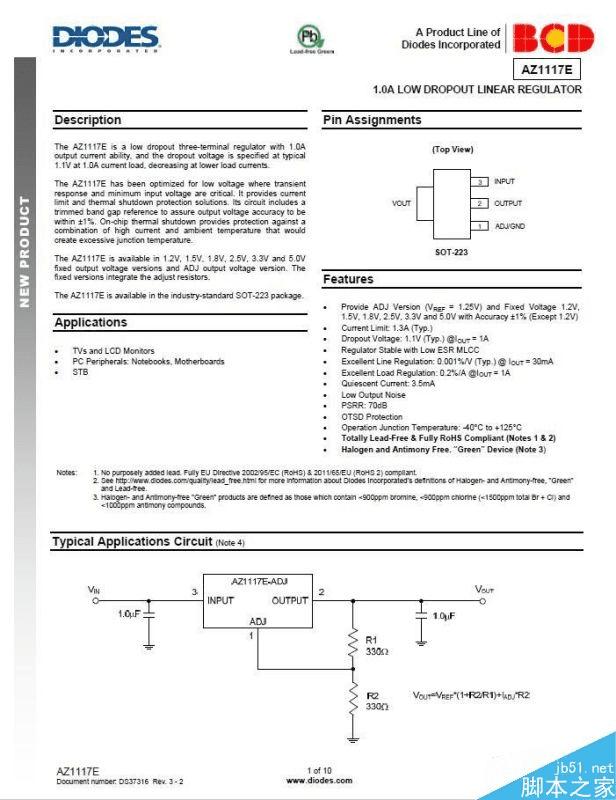

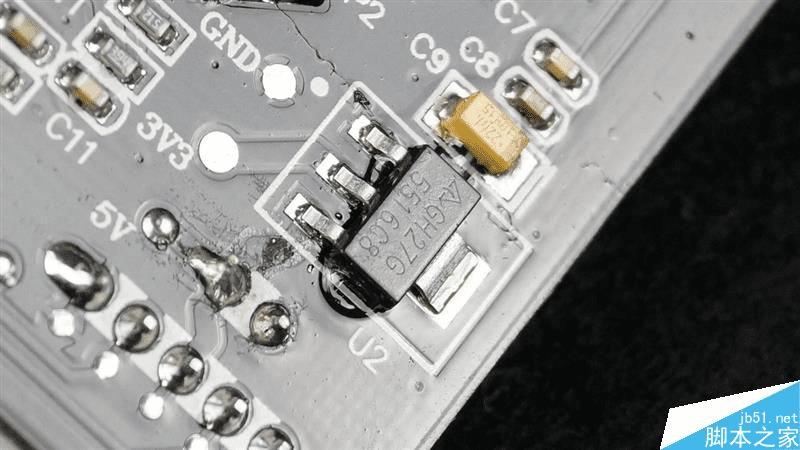

丝印为gh27g 是3.3v稳压管。来自DIODES型号是AZ1117EH-3.3TRG1。

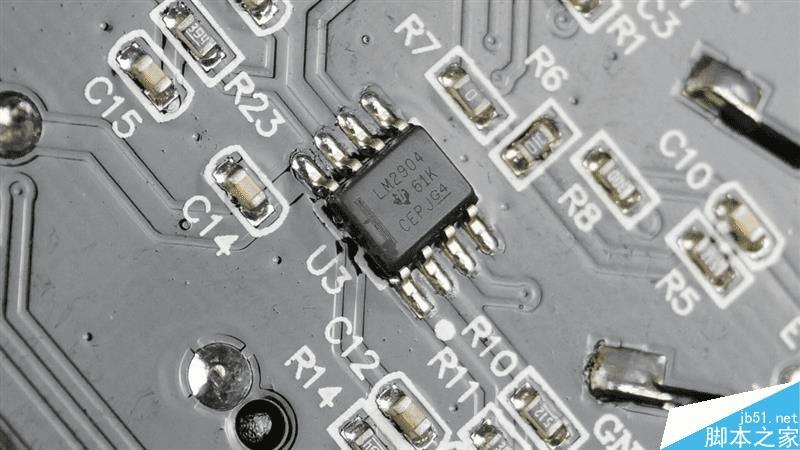

LM2904运算放大器。

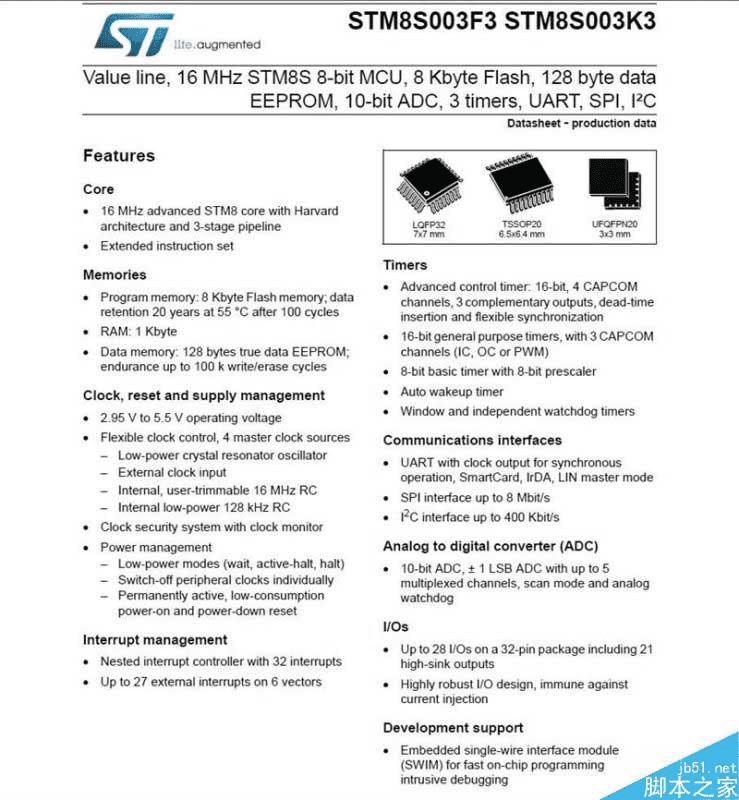

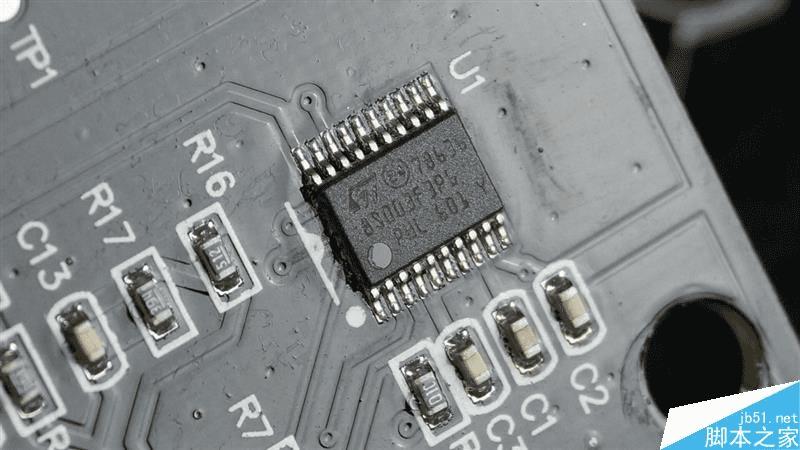

来自ST的微控制器，型号STM8S003F3 Mainstream Value line 8-bit MCU with 8 Kbytes Flash, 16 MHz CPU, integrated EEPROM 。

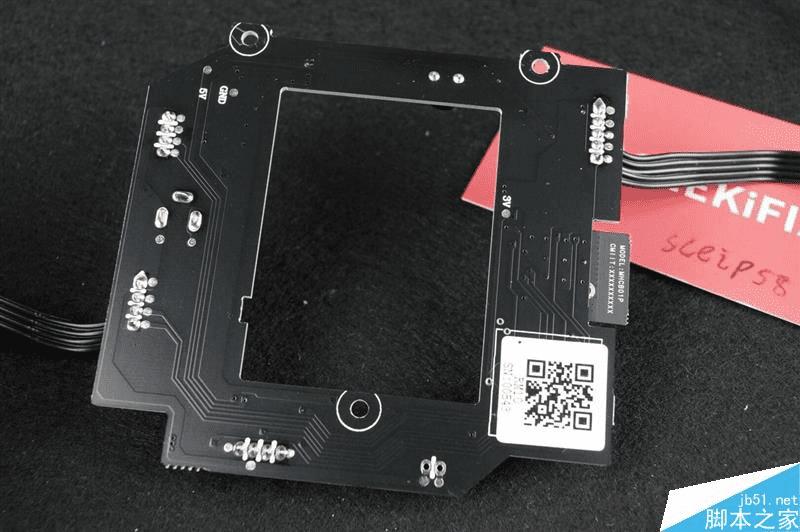

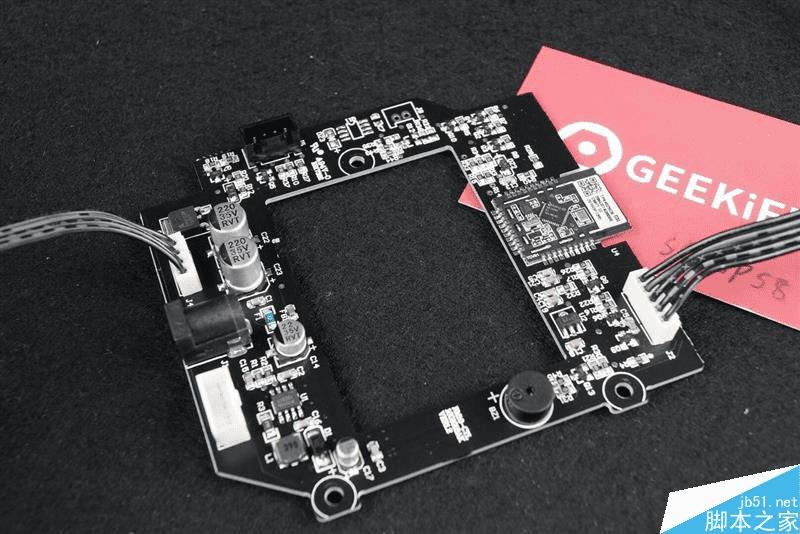

主板正反面。

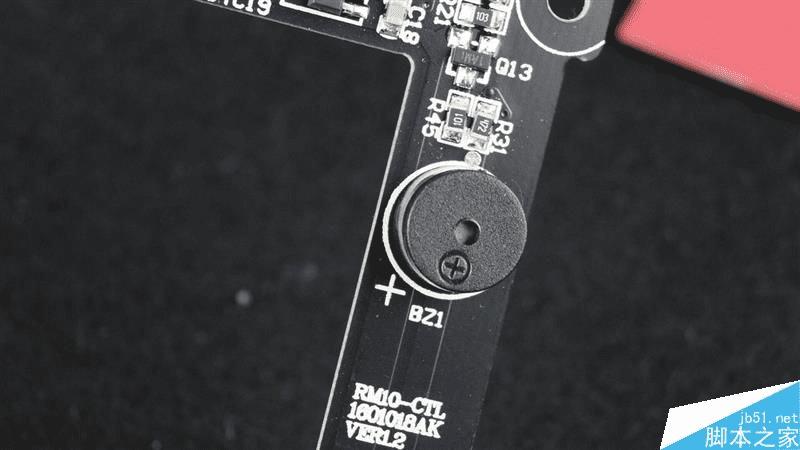

嗡鸣器，调节运行模式与开关机都会发出滴滴声。

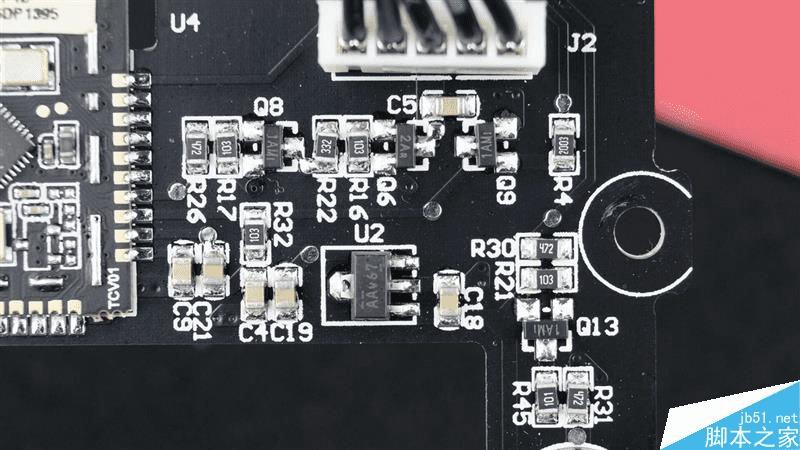

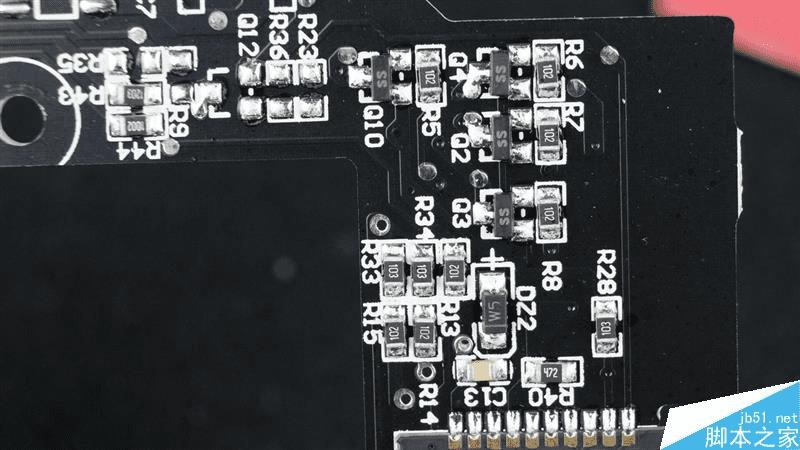

各部分电路一览。

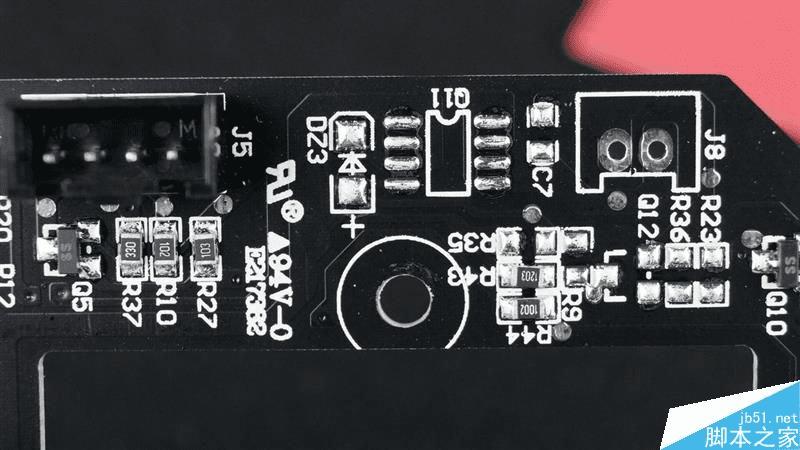

这里还有少量的元件空位焊盘。

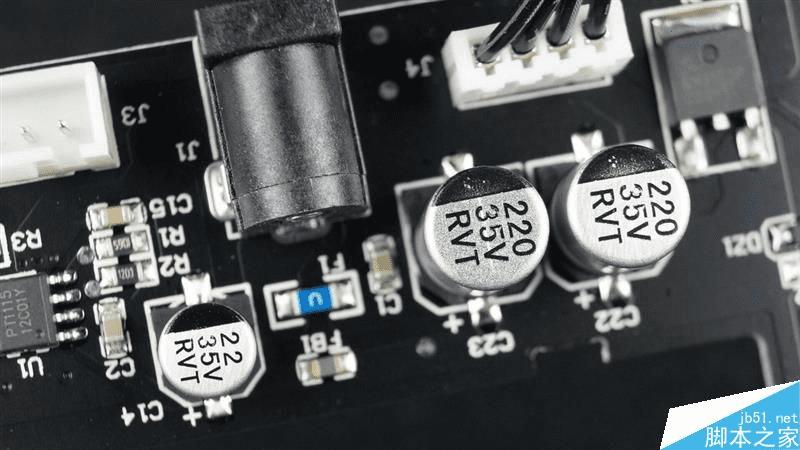

12V输入端滤波使用的贴片电解电容。12V输入插座后方蓝色元件为输入保险 在出现严重故障时，断开电源避免其他电路造成危险。

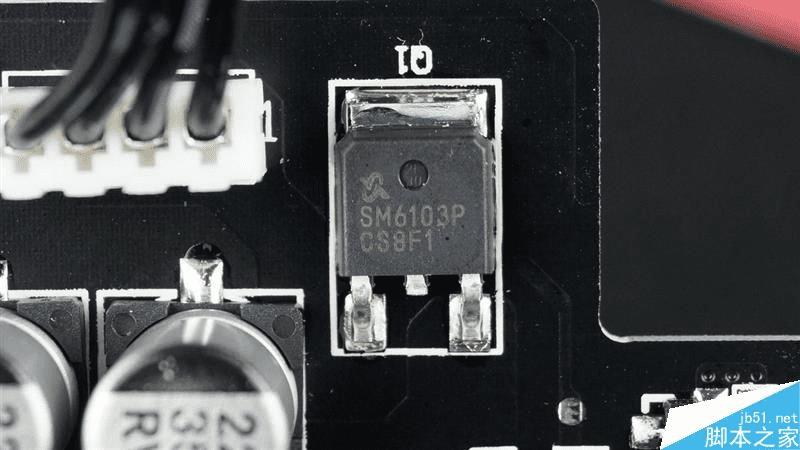

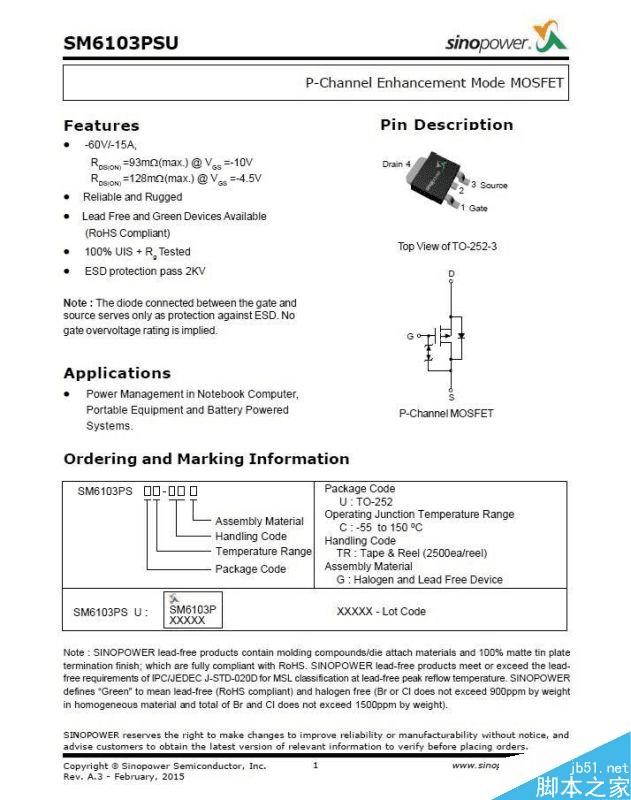

来自SINOPOWER的型号为SM6103P P-MOS。

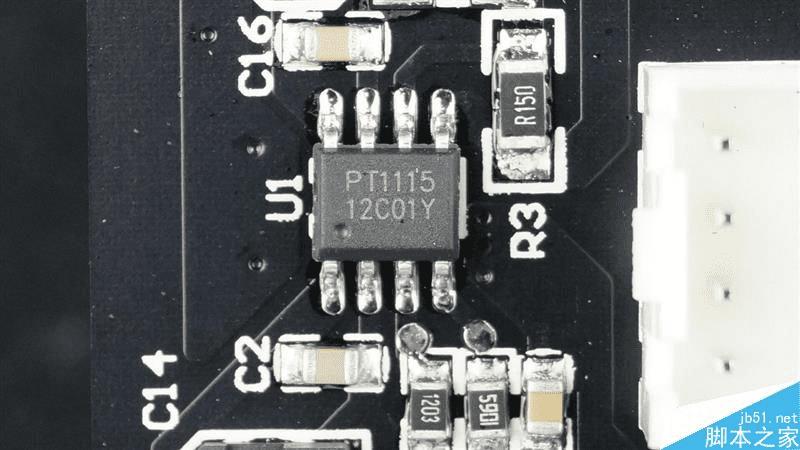

PT1115-高效率PWM开关降压器。

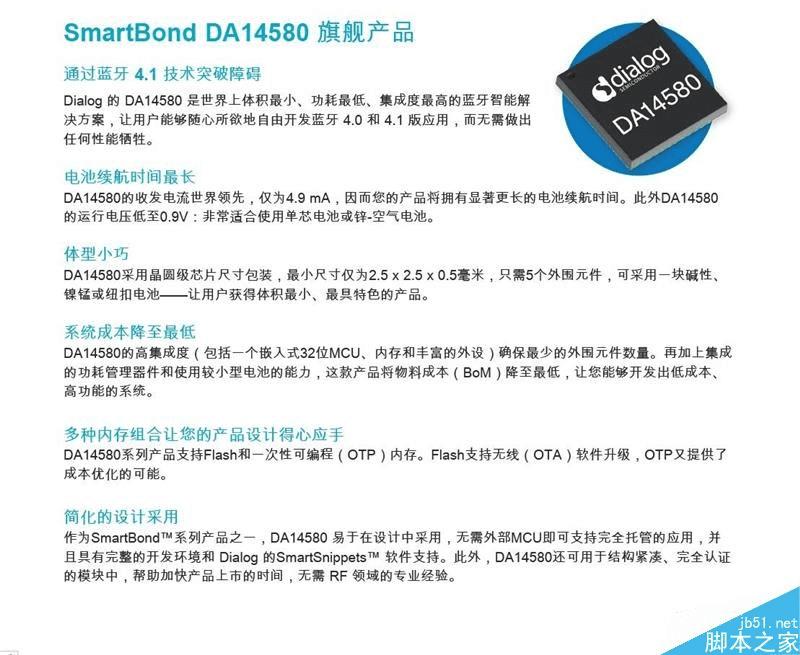

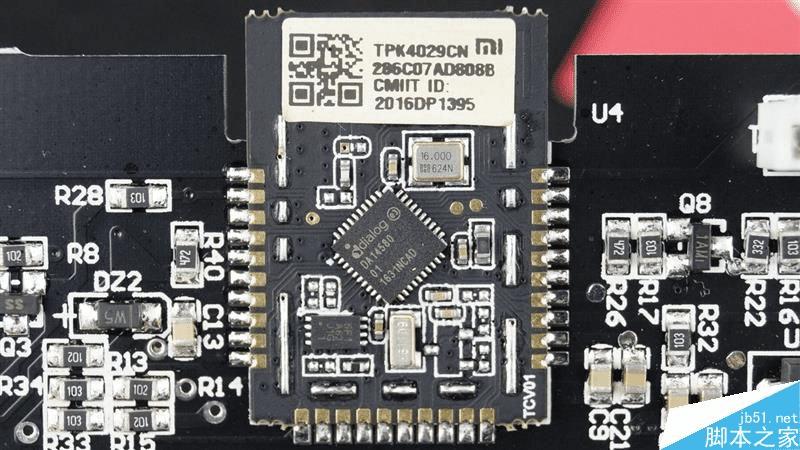

蓝牙模块。主控来自Dialog型号为DA14580主控IC。

全家福。
