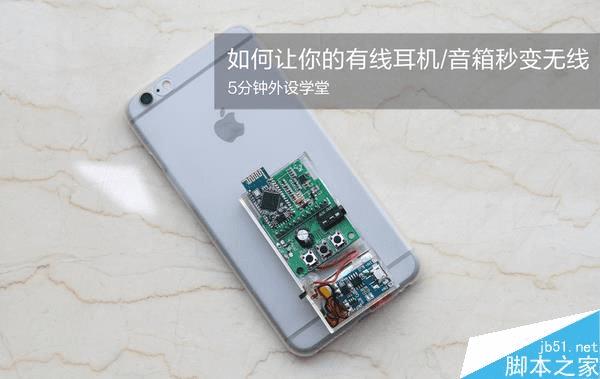

这几年都流行什么音频产品，肯定是无线蓝牙耳机/音响啦。对比传统的有线产品，有无那根线确实在便利性上有着明显区别。话又说回来了，虽然流行是流行，但也不是每个人手里的耳机或者音响都具备“蓝牙”功能。那么真的就没办法将它们变成有线的么？嗯，世上无难事，只怕有心人哈~今日算你运气好，老黄打算亲手教你一个秘笈——做个蓝牙接收解码一体器，通过它能让你的耳机/音响秒变无线哦！

写在前面：如果亲嫌麻烦或者天生要求苛刻，那么老黄还是建议你直接买厂商生产的成品；如果你有兴趣自己DIY享受一下乐趣，那么请接着往下看！

PS：说到这里，老黄想跟大家解释清楚所谓的“蓝牙接收解码一体器”，其实就是一个集蓝牙信号接收、解码、DAC和最初级运放的套件。简单点说，它的主要功能就是接收（反之不能发送）蓝牙音频信号，解码并输出给耳机/音响可用的有线模拟信号，或者称之为蓝牙耳放也是可以的。

理论部分：该选些什么材料

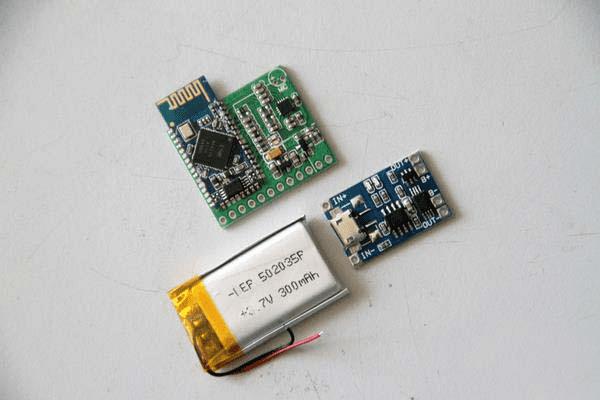

本次DIY的蓝牙接收解码一体器主要是由三部分构成：1.蓝牙接收和解码运放模块、2.锂电池充电与管理模块、3.聚合物锂电池及部分小配件。

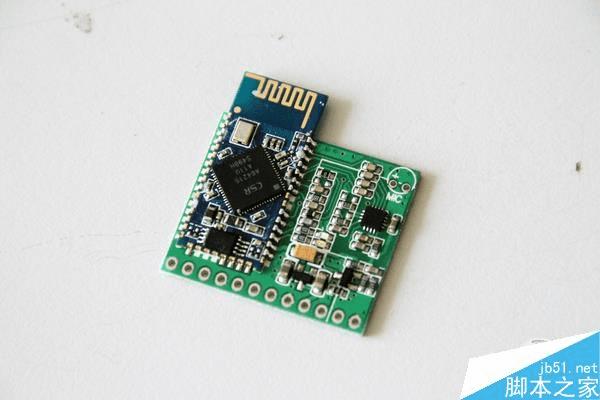

最为重要的蓝牙模块老黄选择的是目前比较主流的CSR系列——中端产品CSRA64215模块组（自带TI TPA6132放大器）。它具有低功耗、模块尺寸小，支持蓝牙4.0和APT-X高规格蓝牙传输及解码等优点。在淘宝上，有许多半成品的CSR蓝牙模块可选，由于此类电路多是贴片性器件比较难焊接，加上老黄我比较懒手笨，所有选择的是一块基本焊接好的半成品，推荐与老黄一样懒或新手玩家也尽量选购此类套件。

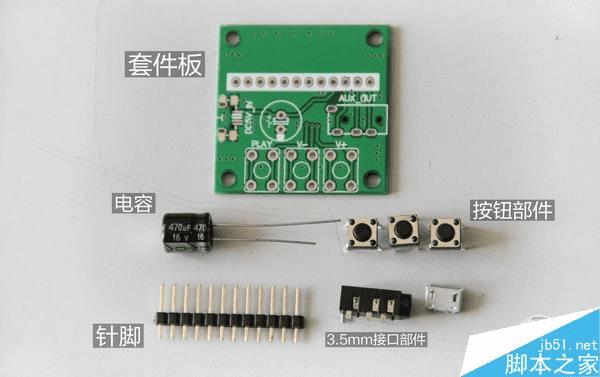

与之搭配的还有一块专用套件板，可将几个按键和接口拓展出来，还能对电源部分进行初步滤波（很多其他噪声多半是从这来的），不过需要自己组装焊接（不难滴），建议也一块加入购物车吧！

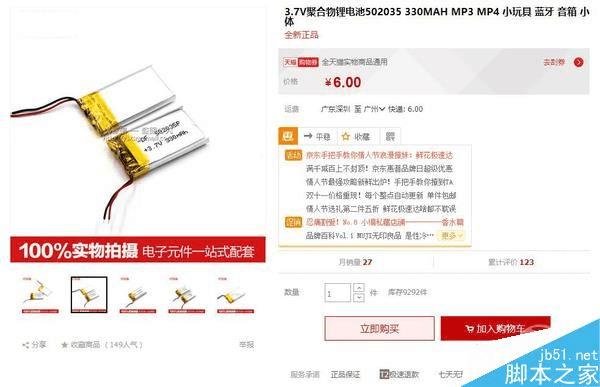

其实在有了上述两大块套件，这套DIY蓝牙解码器已经基本构成80%了。但是考虑到咱们这神器还要日常便携使用，那就得这套系统装上个“电池系统”了。老黄仔细翻了翻万能的淘宝发现，大部分在售的蓝牙套件模块，其正常工作电压都是在3.3V~5V之间（就比如上面的CSRA64215），符合锂电池的正常工作区间（3.7~4.2V），但为了最求体积便携，老黄还是选择了一块300mAh的小型聚合物锂电池。

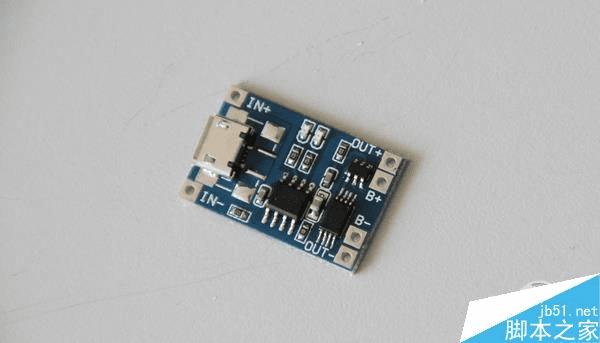

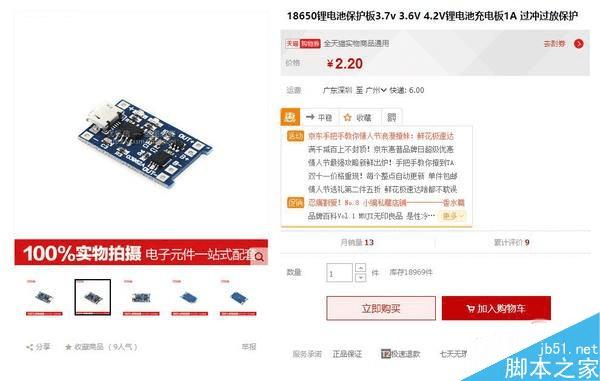

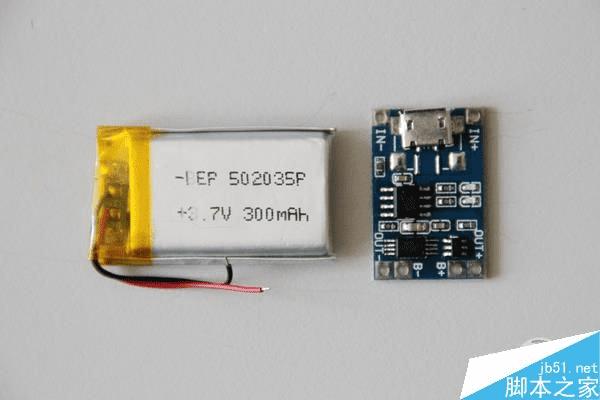

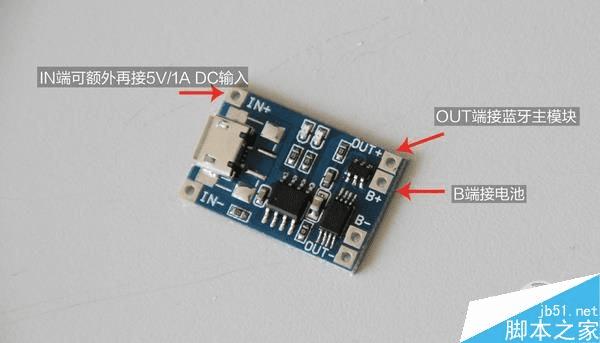

而这款5V/1A转3.7V的充电板主要用在许多蓝牙音箱上，可管理的1000mAh以下的聚合物或是18650电芯，具有电池防过充功能，输出端有两路（Out端接负载，B端接电池），比较符合本次教程使用，卖2块2毛钱一块...很开心，老黄找到的3.7V的小容量聚合物电芯+5V1A转3.7V的充电板可以完美适配。

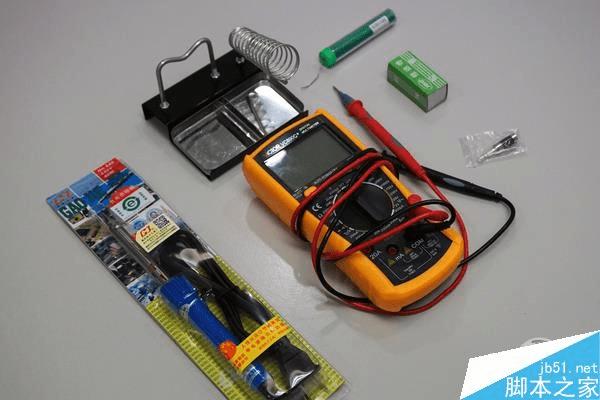

所需工具

至于工具嘛，都是些常见的玩意，推荐各位喜欢动手的童鞋都来上那么一套，有空自己做做或者修修东西，那成就感真的也没shei了~

实操教程：蓝牙主模块的组装

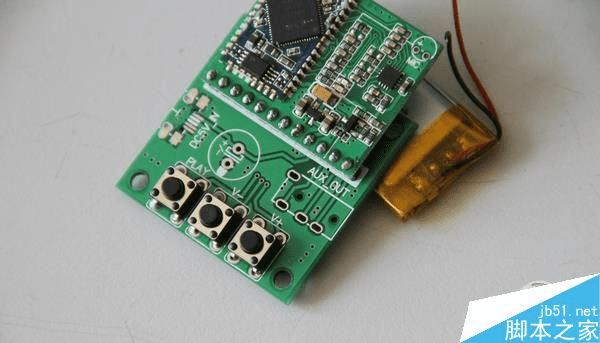

好了，废话说了那么多，总算是要开始了...一开始，咱们先把拓展套件给组装一下，这里老黄说焊接套件时会用得上的小技巧

看到PCB上也有电容正负极标好，对应着用力小心点...插进去焊好就行，多余的引脚记得剪掉。

技巧No.1：电容该怎么分辨正负：这里说个通用的方法，一般的电解电容是有正负极之分，引脚最长的是正极，万一引脚一样长那么包装印刷灰色长条的那个脚是负极。

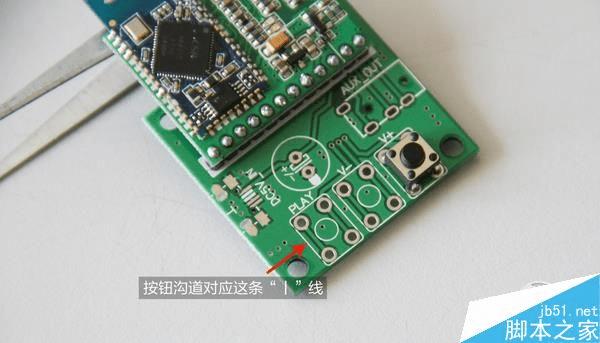

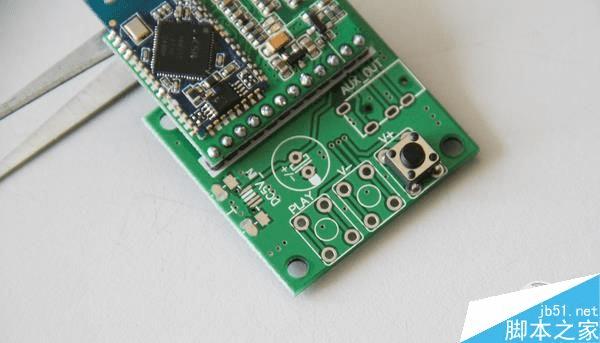

技巧No.2：按键该怎么焊：像我们这次用到的这种正方形按钮是再常见不过了，但4个引脚该怎么跟PCB板对应么？老黄教你个很简单的方法，看按钮反面，有条“沟道”两组引脚是相同的，对应PCB板上“丨”标志，按照这个方向安装焊接即可。

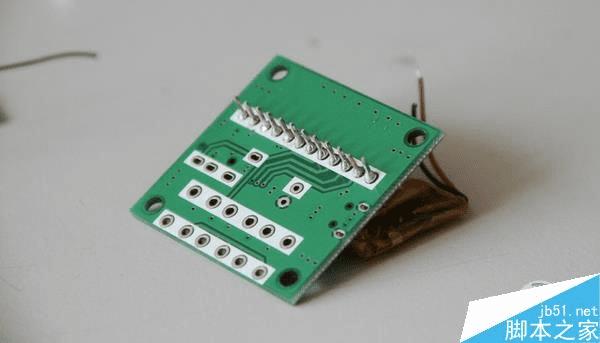

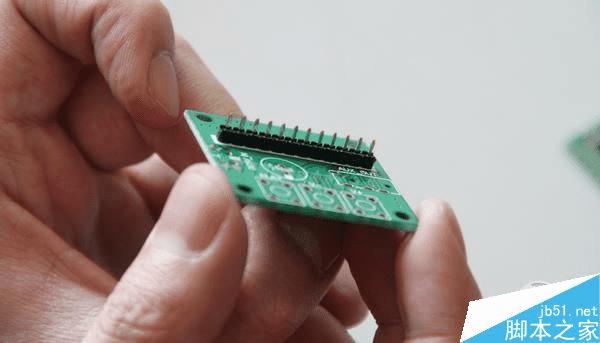

技巧NO.3：接插件怎么处理：什么叫接插件，就是这个一排金属导体的“排线”，主要是起两个套件之间的引线作用。

老黄焊接技巧一般，大家尽量保证别虚焊就行~

它的安装焊接没有什么隐藏技巧，只需注意在焊接时尽量保持垂直，别弄歪了...

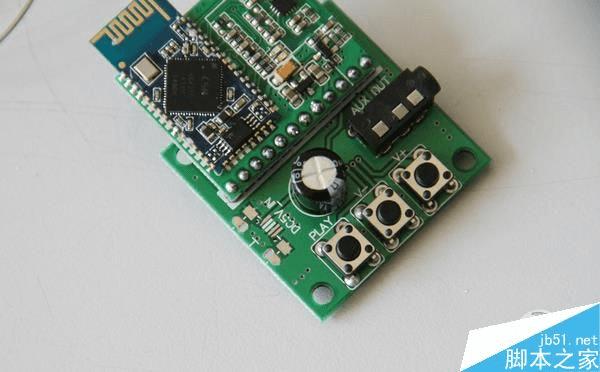

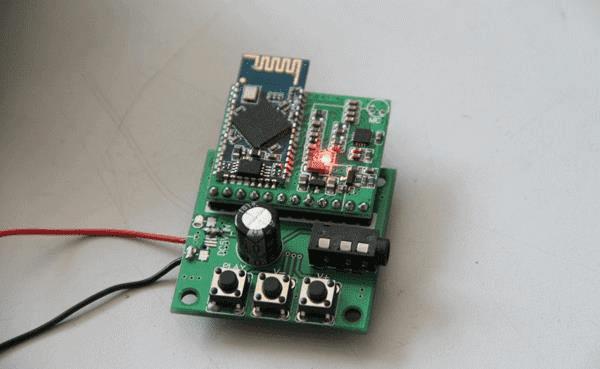

按照老黄给的小技巧分别将所有的部件组装完毕后，记得给板子供电测试一下，具体板子的电源端子在哪里，还请各位记得找X宝卖家拿资料，里面会有详细说明的。

板子运作正常，就可以接下来的步骤了...

3实操教程2：模块的组装
